VP-MX20CH - Caméscope SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope à mémoire flash
Capteur	CCD 1/6 pouce
Résolution capteur	800 000 pixels (0,8 Mpix)
Résolution vidéo maximale	720 x 576 px / 50i/s
Format de compression vidéo	H.264 (MPEG-4 BP)
Modes d'enregistrement vidéo	TV Super Fine, TV Fine, TV Normal, Web et Mobile
Zoom optique	34x
Zoom numérique	1200x
Objectif	Schneider Kreuznach, f = 2,3 - 78,2 mm
Ouverture	f/1,6 - f/4,3
Stabilisation d'image	Hyper D.I.S. (numerique) + reduction bruit 3D NR
Sensibilite minimale	3 lux
Ecran LCD	2,7 pouces (6,85 cm) - 112 000 pixels
Support memoire	SD / SDHC / MMC+
Connectique	USB 2.0, Mini HDMI, sortie AV composite, entree micro mini-jack
Batterie	IA-BP85ST - autonomie 3 heures
Poignee rotative	150 degres
Dimensions	125 x 60 x 60,5 mm
Poids	270 g

FOIRE AUX QUESTIONS - VP-MX20CH SAMSUNG

Quel type de carte mémoire fonctionne avec le Samsung VP-MX20CH ?

Le VP-MX20CH accepte les cartes SD, SDHC et MMC+. Une carte SDHC de Classe 4 minimum est recommandée pour un enregistrement fluide en qualité TV Super Fine. La capacité maximale supportée en SDHC est de 32 Go.

Quelle est la résolution vidéo maximale du VP-MX20CH ?

Le caméscope enregistre en définition standard (SD) avec une résolution maximale de 720 x 576 pixels à 50 images/s en mode TV Super Fine. La compression utilisée est le format H.264 (MPEG-4 BP), qui offre une bonne qualité pour un fichier de taille réduite.

Combien de temps peut-on enregistrer sur une carte 8 Go ?

Sur une carte de 8 Go, la durée d'enregistrement varie selon le mode :

• TV Super Fine : environ 3h10
• TV Fine : environ 4h
• TV Normal : environ 5h10
• Web et Mobile : environ 7h40

Comment connecter le VP-MX20CH à un téléviseur ?

Vous pouvez utiliser la sortie Mini HDMI pour une connexion numérique de qualité, ou la sortie AV composite (câble multi fourni) pour les téléviseurs sans HDMI. Branchez le câble correspondant, mettez le caméscope en mode lecture, puis sélectionnez l'entrée correcte sur le téléviseur.

Quelle est l'autonomie de la batterie du VP-MX20CH ?

La batterie IA-BP85ST fournie offre une autonomie d'environ 3 heures en conditions normales. Pour prolonger la durée de vie, réduisez la luminosité de l'écran LCD et limitez les zooms répétés.

Comment transférer les vidéos enregistrées sur un ordinateur ?

Connectez le caméscope au PC ou Mac via le câble USB 2.0 fourni : il est reconnu comme un périphérique de stockage amovible. Vous pouvez aussi retirer la carte mémoire et l'insérer dans un lecteur de cartes pour un transfert plus rapide.

La stabilisation d'image est-elle efficace sur ce modèle ?

Le VP-MX20CH est équipé du système Hyper D.I.S. (stabilisation numérique) associé à une réduction de bruit 3D NR. Cette stabilisation atténue les tremblements lors de la prise de vue, mais reste moins performante qu'une stabilisation optique. Pour de meilleurs résultats, utilisez un trépied dans des conditions difficiles.

Comment mettre en ligne des vidéos sur YouTube depuis le VP-MX20CH ?

Enregistrez en mode Web et Mobile pour obtenir des fichiers optimisés pour le web, puis transférez-les sur l'ordinateur via USB. Le caméscope est compatible YouTube et le logiciel d'accompagnement peut faciliter l'envoi direct vers la plateforme.

La poignée du VP-MX20CH est-elle orientable ?

Oui, la poignée rotative peut pivoter jusqu'à 150 degres, ce qui permet de filmer en hauteur, en contre-plongée ou en position selfie tout en gardant une bonne prise en main. C'est l'un des atouts ergonomiques distinctifs de ce modèle.

La batterie ne charge plus, que faire ?

Vérifiez d'abord que le chargeur et le câble secteur sont correctement branchés et que les contacts de la batterie sont propres. Si le problème persiste, la batterie IA-BP85ST est remplacable : utilisez uniquement une batterie d'origine Samsung ou une batterie compatible certifiée pour éviter tout risque.

Quel zoom offre l'objectif du VP-MX20CH ?

L'objectif Schneider Kreuznach offre un zoom optique de 34x (focale 2,3 - 78,2 mm), complété par un zoom numérique jusqu'à 1200x. Il est conseillé de rester en zoom optique pour conserver la meilleure qualité d'image, le zoom numérique dégradant la netteté.

Quelle est la sensibilité minimale du VP-MX20CH pour filmer en basse lumière ?

Le capteur CCD 1/6 pouce du VP-MX20CH est sensible à partir de 3 lux, ce qui permet de filmer dans des conditions d'éclairage intérieur standard. Pour des environnements très sombres, un éclairage d'appoint reste recommandé car ce caméscope n'est pas équipé d'une lampe d'assistance.

MODE D'EMPLOI VP-MX20CH SAMSUNG

Guide de démarrage rapide

• Voiture caméoscope est fourni avec un manuel sur CD et un guide de démarrage rapide (imprimé). Pour obtenir des instructions plus détaillées, reportez-vous au manuel d'utilisation (PDF) contenu sur le CD.

imaginez les possibilités

Nous vous remercions d'avoir choisi un produit Samsung.

Pour bénéficier d'un service plus complet, veuillage enregistrer votre produit sur le site

www.samsung.com/global/register

ELEMENTS FOURNIS AVEC VOTRE CAMESCOPE A MEMOIRE FLASH

Votre nouveau camescope a mémoire flash est livré avec les accessoires répertoriés ci-après. Si vous constatze l'absence de l'un de ces éléments de votre emballage, vous devrez contacter le Service clientèle de Samsung.

L'apparace des articles varie selon le modele utilisé.

Module batterie (IA-BP85ST)

Adaptateur secteur (type AA-E9)

Câble video

Cable USB

Guide de démarrage rapide

CD du manuel d'utilisation

CD d'installation des logiciels*

Socle de recharge*

Pochette*

Etui*

• Le contenu peut varier en fonction du lieu de vente de l'appareil.
• Les pièces et les accessoires sont disponibles auprès de votre revendeur Samsung ou du service après-venture le plus proche.
  La carte mémoire n'est pas incluse.
  Il faut relier l'adaptateur secteur au socle lors de la connexion de peripheriques externes a I'aide de ce meme socle.
• Pour obtenir des instructions plus détaillées, reportez-vous au manuel d'utilisation (PDF) contenu sur le CD.
  ^ 念 (En option): il s'agit d'un accessoire proposé en option. Pour l'acquiérir, contactez votre revendeur Samsung le plus proche.

Interrupteur d'ouverture/fermeture de I'objectif
2 Microphone interne
3 Objectif
④ Touche MENU
⑤ Touche OK
6 Touches de direction ( / / / / W / T)
Touché de démarriage/arret de l'enregistrement

Ecran LCD
Haut-parleurintegre
10 ToucheIO/ iCHECK
1 Touche EASY Q
12 Touche OPTIMISATEUR LCD (
13 Levier de zoom (W/T)

Voyant MODE

(Enregistrement (88) /

（）

Lecture (

② Touche MODE
3 Prise cable video
4 Prise USB
⑤ Prise DC IN (Entrée CC)
6 Cache-prise
⑦ Voyant de charge (CHG)

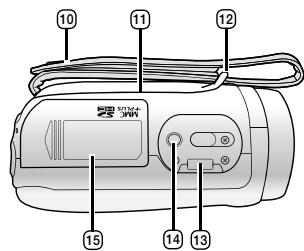

Interrupteur marche/arrêt

9 Touche de démarriage/ arrêt de l'enregistrement
10 Dragonne
11 Poignée pivotante
12 Crochet de dragonne
13 Fiche pour socle de recharge
Douille de trépied
15 Carte mémoire / trappe batterie

BRANCHEMENT D'UNE SOURCE D'ALIMENTATION

• Vous pouze brancher votre caméscope à mémoire flash sur de deux types de source d'alimentation.

• N'utilise pas les adaptateurs d'alimentation foumis avec d'autres apparèils.

• Le module batterie : utilisé pour l'enregistrement en extérieur.

• L'adaptateur secteur CA : utilisé pour l'enregistrement et la lecture en interieur.

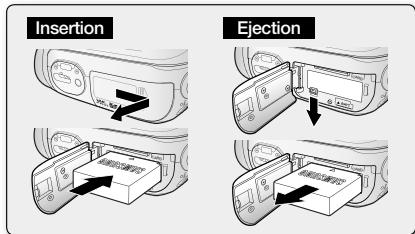

Insertion de la batterie

1. Faites glisser la trappe de la batterie pour l'ouvrir, comme illustré.
2. Insérez le module batterie dans son logement jusqu'à ce que vous entendiez un léger déclic.

Assurez-vous que le logo SAMSUNG est correctement orienté face vers le haut lorsque vous positionnez le la batterie comme illustré.

1. Faites glisser la trappe de la batterie pour le refemer.

Ejection du bloc batterie

1. Faites glisser la trappe de la batterie pour l'ouvoir et tirez sur le dispositif de verrouillage du module.
   Poussez doucement le dispositif de verrouillage du module dans la direction indiquee sur le schema pour ejecter la batterie.
2. Tirez sur la batterie ejectee dans le sens indique sur l'illustration.
3. Faites glisser la trappe de la batterie pour le refemer.

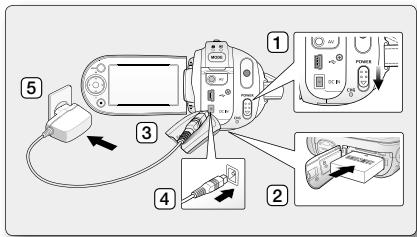

Charge de la batterie

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour êtreindre l'appareil.
2. Ouvrez l'écran LCD et insérez la batterie dans le caméoscope à mémoire flash.
3. Soulevez le cache-prise DC IN/USB/AV.
4. Branchez l'adaptateur secteur dans la prise DC IN du camscope à mémoire flash.

5. Reliez l'adaptateur secteur à une prise murale.

6. Levoyant de charge s'allume en orange pour indiquer que la batterie est en cours de chargement.

1. Aussitot que la batterie est complètement chargé, déconnectez l'adaptateur secteur du caméoscope à mémoire flash.

Si la batterie est laissée dans son logement, elle continuera de se décharger, meme lorsque I'alimentation est coupee.
- Par conséquent, nous vous recommendons desterolir la batterie du caméoscope à mémoire flash.

à propos du support de stockage

SELECTION DU SUPPORT DE STOCKAGE (VP-MX20C/MX20CH UNIQUEMENT)

• Vous pouze effectuer vos enregistements sur la mémoire intégrée ou sur une carte mémoire. Vous nevez donc seLECTIONner le support de stockage souhaite avant de démarrer l'enregistrement ou la lecture.

• Avant d'insérer ou d'éjecter la carte mémoire, éteignez le caméoscope à mémoire flash.

• Appuyez sur la touche MENU.

La liste des menus apparait.

1. Appuyez sur les touches de direction ( / ) pour selectionner "Settings" (Réglage).
2. Appuyez sur les touches de direction (/) pour selectionner "Language" puis sur la touche OK.
3. Appuyez sur les touches de Commande (A/V) pour sélectionner "Memory" (Mémo.) ou "Card" (Cart), puis appuyez sur la touche OK.

"Memory" (Mémo.) : lors de l'utilisation de la mémoire intégrée.
"Card" (Cart) : lors de l'utilisation de la carte mémoire.

1. Appuyez sur la touche MENU pour quitter l'application.

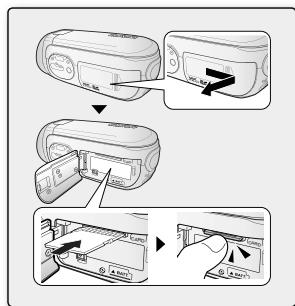

INSERTION/ÉJECTION D'UNE CARTE MÉOIRE

Insertion d'une carte mémoire

1. Eteignez le camescope a mémoire flash.
2. Faites glisser la trappe de la carte mémoire vers la droite pour l'ouvir.
3. Insérez la carte mémoire dans le logement prévu à cet effet en respectant le sens de la flèche figurant sur l'illustration jusqu'à ce que vous entendiez un léger décilc.
4. Fermez la trappe.

Ejection d'une carte mémoire

1. Eteignez le camescope a mémoire flash.
2. Faites glisser la trappe de la carte mémoire vers la droite pour l'ouvrir.
3. Poussez légèrement la carte mémoire vers l'intérieur jusqu'à ce qu'elle s'éJECTe.
4. Sortez la carte mémoire de son logement, puis fermez la trappe.

ENREGISTREMENTVIDEO

Le camoscope a mémoire flash est doté de deux touches de Demarrage/arret de l'enregistrement. L'une se trouve à l'arrière du camoscope et l'autre sur le panneau LCD. Sélectionnez la touche Demarrage/arret de l'enregistrement selon l'utilisation en cours.

1. Mettez le caméscope à mémoire flash sous tension.

2. Branchez une source d'alimentation au caméoscope à mémoire flash.
   (Batterie ou adaptateur secteur)

3. Faites glisser l'interrupteur marche/arrêt vers le bas pourmettre l'appareil sous tension.
4. Sélectionné le support de stockage approprié. (VP-MX20C/MX20CH uniquément) (Si vous souhaite effectuer l'enregistrement sur une carte méroaire, insérez-en une maintainer.)

5. Réglez le commutateur d'ouverture/fermeture de l'objet sur la position d'ouverture (O). -page 3

6. Vérifie la mise au point du sujet sur l'écran LCD.

7. Appuyez sur la touche Demarrage/arret de I'enregistrement.

Levoyant d'enregistrement ( ) s'affiche et l'enregistrement démarre.
- Appuyez à nouveau sur la touche Démarrage/arrêt de l'enregistrement durant l'enregistrement pour régler le caméoscope à mémoire flash en mode de pause d'enregistrement.

1. A la fin de l'enregistrement, mettez le caméoscope à mémoire flash hors tension.

lecture

LECTUREVIDEO

L'aperçu vous permet de tracer rapidement un enregistrement video.

1. Mettez le caméscope à mémoire flash sous tension.

2. Faites glisser l'interrupteur marche/arrêt vers le bas pourmettre l'appareil sous tension.

3. Sélectionnez le support de stockage approprié. (VP-MX20C/MX20CH uniquemlement) (Si vous souhaitez effectuer l'enregistrement sur une carte méroins, insérez celle-ci maintainen.)

4. Déployez l'écran LCD.

5. Réglez la luminosité ou le contraste de l'écran LCD.

6. Appuyez sur la touche MODE.

7. Permet de basculer en mode Lecture video (▶).
   L'aperqu affiche les videos enregistrées.

8. Appuyez sur les touches de direction ( / < / >) pour sélectionner les vidés de votre可以选择, puis appuyez sur la touche OK.

Le menu de raccourcis relatif a la lecture s'affiche pendant un certain temps.
- Le mode de lecture des images video sélectionnées est déterminé par le réglage "Play Option" (Option lect).
- Pour arrêté la lecture et returner sur l'index des vignettes, déplacez le levier de zoom.

raccordement à un ordinateur

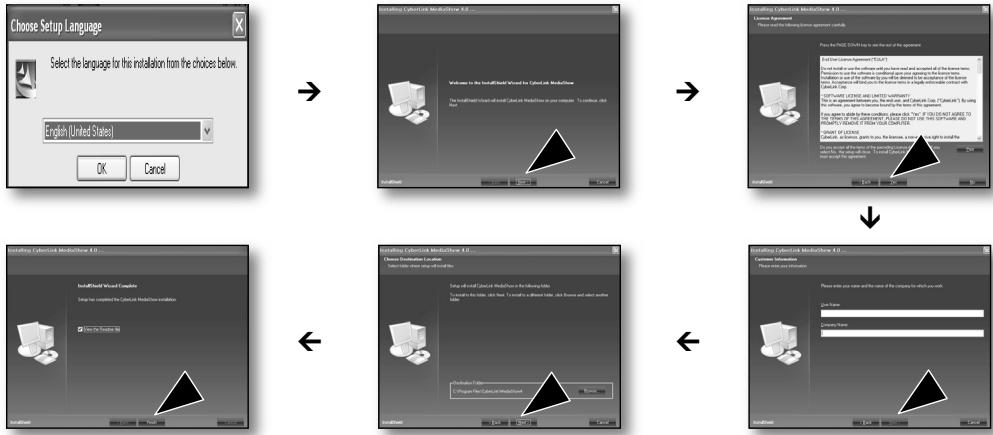

INSTALLATION DE CYBERLINK MEDIASHOW4

FRA

CyberLink MediaShow4 est un logiciel facile à utiliser pour effectuer le montage des fischiers MPEG, AVI et autres fichiers video, des images figées et d'autres contenus afin de créé une dette.

Avant de commencer :

Fermez toutes les applications en cours.

(Vérifiez dans la barre d'etat qu'aucune autre application n'est en cours d'utilisation.)

• Si vous installez un logiciel déjà installé, le programme de désinstallation sera lancé. Dans ce cas, réinstallé le programme une fois la désinstallation terminée.
• Ce manuel couvreet unquielement I'installation du logiciel et la connexion a l'ordinateur. Pour plus de details concernement ce logiciel, reportez-vous au guide d'aide en ligne « Online help/Read me » du CD CyberLink MediaShow4.

raccordement à un ordinateur

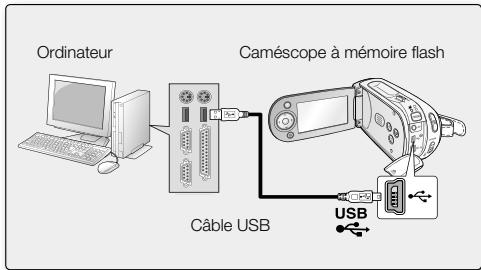

RACCORDEMENT DU CABLE USB

Reliez le cable USB pour copier les videoos stockées sur un support d'enregistrement sur l'ordinateur et vice versa. Lorsque le cable USB est connecté en mode Enregistrement/Lecture, l'appareil passe immédiatement en mode USB.

1. Raccordez le caméscope à mémoire flash à votre ordinateur via un cable USB.

• N'appliquez de force excessive sur la prise USB lorsque vous insérez ou retirez celle-ci.
• Vérifie la direction d'insertion de la prise USB avant de l'insérer.
• Il est recommendé d'utiliser un adaptateur secteur comme source d'alimentation只不过 qu'une batterie.
  Lorsque le cable USB est connecte, la mise sous/hors tension du camscope provoque des dysfonctionnements sur I'ordinateur.

raccordement à d'autres périhériques

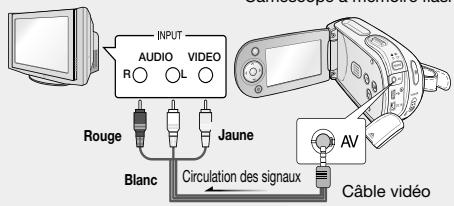

CONNEXION A UN TELEVISEUR

• Pour tire vos enregistements, le téléviseur connecté doit être compatible avec la norme PAL.
• Nous vous recommendons d'utiliser l'adaptateur secteur comme source d'alimentation du caméoscope à mémoire flash.

Utilisez le cable video foumi pour raccorder le camscope à mémoire flash au téléviseur comme suit :

1. Branchez l'extrémité du cable video dote d'une fiche unique dans la prise video du camscope à mémoire flash.
2. Connectez l'autre extrémité au téléviseur via les prises video (jaune) et audio gauche (blanche) / droite (rouge).

Téléviseur normal
Caméoscope à mémoire flash

Videoçamara con memoria Guía de inizio=rápido

VP-MX20

VP-MX20H

VP-MX20L

VP-MX20R

VP-MX20C

VP-MX20CH
