Marca	Gorenje
Modelo	BHI611ES
Categoria	Coifa
Tipo de instalação	Aspirante (evacuação externa) ou filtrante (reciclagem interna)
Distância mínima de segurança	50 cm (fogão elétrico), 65 cm (gás ou misto)
Alimentação elétrica	220-240 V (verificar placa de identificação)
Potência de aspiração	3 velocidades: min, méd, max
Iluminação	Lâmpada LED 3W E14 (máx)
Filtro antigordura	Metálico, lavável mensalmente (mão ou máquina de lavar louça)
Filtro de carvão ativado	Apenas na versão reciclagem, a trocar a cada 4 meses
Manutenção externa	Pano úmido com detergente líquido neutro, sem abrasivo nem álcool
Utilização com gás	A divisão deve ser bem arejada
Normas de segurança	EN/IEC 60335-1, 60335-2-31, 62233; desempenho EN/IEC 61591
Idade mínima de utilização	8 anos (supervisão necessária para menores de 8 anos ou pessoas com capacidades reduzidas)
Desligamento automático	Não (não usar programador externo)
Peso	Não especificado (estimativa 8-15 kg conforme modelo)
Dimensões (L x A x P)	Não especificadas no manual
Acessórios fornecidos	Parafusos de fixação, manual; válvula antirretorno opcional
Reparabilidade	Lâmpada substituível, outras peças: contactar serviço autorizado
Eliminação	Não descartar no lixo doméstico, seguir regulamentação REEE

Perguntas frequentes - BHI611ES GORENJE

Qual é a altura mínima de instalação para o exaustor acima do fogão?

A distância mínima entre o plano de cozimento e a parte mais baixa do exaustor é de 50 cm para fogões elétricos e 65 cm para fogões a gás ou mistos. Se as instruções do dispositivo de cozimento especificarem uma distância maior, esta prevalece.

O exaustor pode ser usado em modo reciclagem?

Sim, o exaustor é projetado para funcionar em versão aspirante (evacuação externa) ou em versão filtrante (reciclagem interna). No modo reciclagem, é necessário instalar um filtro de carvão ativado.

Como limpar o filtro antigordura?

O filtro antigordura metálico deve ser limpo pelo menos uma vez por mês com um detergente não agressivo. Pode ser lavado à mão ou na máquina de lavar louça a baixa temperatura em um ciclo curto. Nota: a lavagem na máquina de lavar louça pode descolorir o filtro, mas não altera sua eficácia.

Quando é necessário trocar o filtro de carvão?

O filtro de carvão ativado (usado apenas na versão reciclagem) deve ser substituído a cada 4 meses. Não pode ser lavado nem regenerado. Sua saturação depende da frequência de uso e da limpeza do filtro de gordura.

Como substituir a lâmpada de iluminação?

Desconecte primeiro o aparelho. Certifique-se de que a lâmpada está fria. Retire a grelha de aspiração para aceder à lâmpada. Substitua por uma lâmpada LED de 3W máx, tipo E14. Se a iluminação não funcionar após a substituição, verifique se a lâmpada está bem inserida.

Quais são as precauções de segurança importantes?

Antes de qualquer manutenção, desconecte a alimentação elétrica. Nunca use o exaustor sem a grelha montada. Não flambeie alimentos sob o exaustor. A fritura deve ser supervisionada para evitar incêndios. Crianças menores de 8 anos ou pessoas com capacidades reduzidas devem ser supervisionadas.

Posso usar o exaustor com um fogão a gás?

Sim, mas a divisão deve ser suficientemente arejada. A distância mínima entre o fogão a gás e o exaustor é de 65 cm. Não evacue o ar do exaustor num duto utilizado para fumos de aparelhos a gás.

Como reduzir o impacto ambiental do uso?

Ligue o exaustor na velocidade mínima durante o cozimento e deixe-o funcionar alguns minutos depois. Use as velocidades altas apenas em caso de fumaça intensa. Substitua o filtro de carvão regularmente para uma boa eficiência. Limpe o filtro de gordura frequentemente.

O que fazer em caso de falha de iluminação?

Verifique primeiro se a lâmpada está corretamente inserida. Se o problema persistir, substitua a lâmpada por uma LED 3W E14 (máximo). Se a iluminação ainda não funcionar, contacte o serviço pós-venda.

Este exaustor pode ser instalado acima de um fogão de indução?

Sim, a distância mínima para um fogão elétrico (incluindo indução) é de 50 cm. Certifique-se de que o exaustor está instalado conforme as instruções e que o circuito elétrico é adequado.

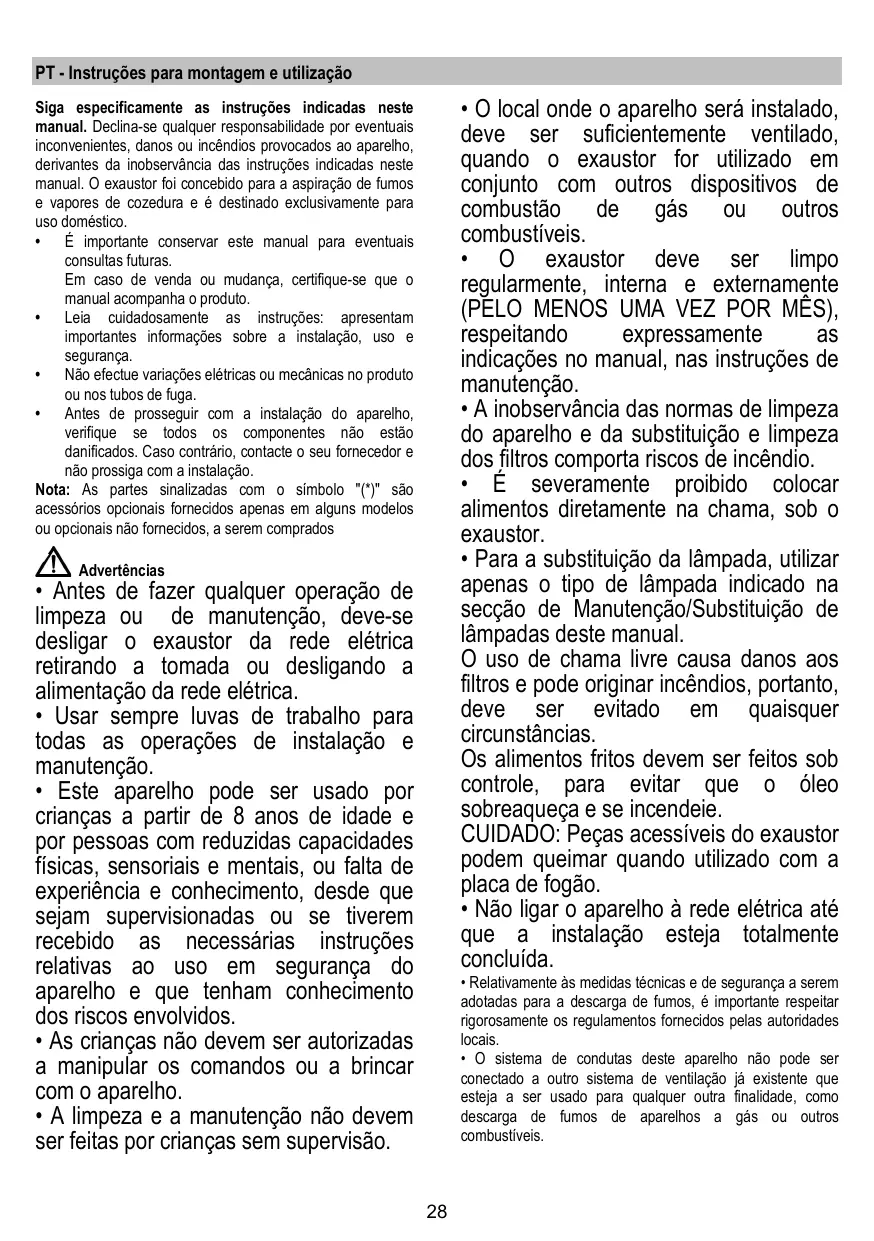

MANUAL DE UTILIZADOR BHI611ES GORENJE

PT Instruções para montagem e'utilisation

PT - Instruções para montagem e'utilisation

Siga inicialmente as instruções indicadas neste manual. Declina-se qualquer responsabilitadepor eventuais invenrientes, danos ou incéndiosprovocados ao aparelho, derivantes da inobservência das instruções indicadas在这e manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de vendao ou mudanca, certifique-se que o manual acompanha o produits.
• Leia preocupadasamente as instruções: apareceras: fazer parte do meuignon, como a coisa que eu não quasei.
• Não efectue variações electrolyicas ou mecâncas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Note: As partes sinalizadas com o símbolo "(*)" são acessórios.optionais fornecidos apenas em algumas modelos ou optionais não fornecidos, a serem comprados

!Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenacao.
• Este aparecido pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiência e conhecelto, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurar do aparelho e que tenham conhecelto dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em?).
  conjunto com outros dispositivos de combustao de gas ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros compora ricos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acesseis do exaustor podem queimar quando utilizes com a placac de fogao.
• Não ligar o aparecido à rede electrica quando a instalação está para totalmente conclusão.
• Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

• O Sistema de conducções deste aparelho não pode ser connectado à outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fudos de aparhos a gás ou outros combustíveis.

• Não utilizes ou deixa o exaustor sem lâmpadas corretramente montadas, devo ao possível risco de choques eletricos.

• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparheiro, para a instalacao, ou, se não for fornecido, compar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulgar um centro de assistência autorizada ou técnicorial.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolycos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Este aparelho está clasificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude Pública, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O symbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdicos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de desperdimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para umautilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar acozinho e mantenha-o em funcao por mais eles menos aposto ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvalo quando necessario, para manter uma boa eficiencia na reducao dos odores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximalo doSYSTEMA de conduitas indicado ntheste manual para optimizar a eficiencia e minimizar o ruido.

Uso

A coifa é fabricada para ser realizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculdação interna.

Instalacao

A distancia minima entre a superficie de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogoes elétricos e 65 cm no caso de fogoes a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta indicação.

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de fichte, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona accesivel, mesmo deposito da instalação. Se não tiver fichte (conexão direta à rede) ou a tomada não se encontrar uma zona accesivel, mesmo deposito da instalação, aplicar um interruptor bipolar, em conformidade com a normala que asseguire a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verifinar o seu funcionaamento, e verificar se o cabo de rede está montado corretoamente.

Funcionamento

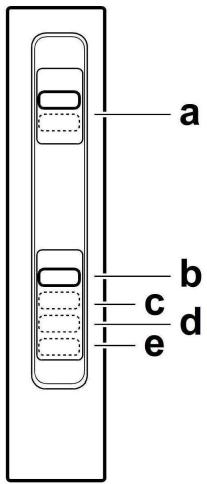

O exaustor vem equipado com um painei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c. - d. - e. Potência minima de aspiração (c.), media (d.), Tmaxima (e.).

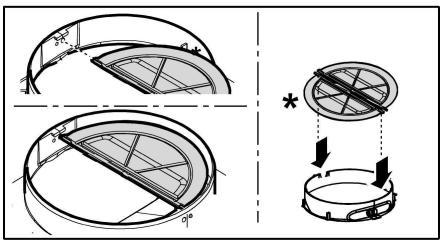

Como会选择, sera fornecida uma Válvula de Anti-Returno dos Fumos para ser instalada. Se as condições de instalação o exigirem (se, por exemplo, não existir qualquer proteção contra a passagem acidental do ar de fora para dentro), inserir a válvula no alojamento previsto que se encontrar no interior da Ligação de Saida do Ar antes de instalar o tubo de exaustão.

Fig. 7

Manutenção

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ALCOOL!

Filtro antigordura

Fig. 1-7

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O fazer metalico para a gordura pode perder cor com as lavagens na区管委会 da louça, mas as suas caracteristicas de filtração não se alteram.

Filtro de carvão activo (so para a versão filtrante)

Fig. 5

A)saturação doimento de carvãoativado verificá-se antes um uso mais ou menos prolongado, em funcao do tipo de cozedura e da regularidade da limpeza doimento de gorduras. Em todo caso, é necessario substituir o cartucho no maximo a cada 4 meses.

Não pode ser lavado ou regenerado.

Substituicao das lampadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Tirar a greilha de aspiração para ter acesso à zona das lampadas.

Substituir a lampada danificada.

Utilizar apenas lampadas LED de 3W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1d").

Se a iluminação não funciona, verifie se as lampadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
