Merkki	Gorenje
Malli	BHI611ES
Kategoria	Liesituuletin
Asennustyyppi	Imu (ulkoilmaan poisto) tai kiertoilma (sisäinen kierrätys)
Turvaetäisyyden minimi	50 cm (sähköliesi), 65 cm (kaasu- tai yhdistelmäliesi)
Sähkönsyöttö	220-240 V (tarkista tyyppikilpi)
Imuteho	3 nopeutta: min, keski, max
Valaistus	LED-lamppu 3W E14 (max)
Rasvasuodatin	Metallinen, pestävä kuukausittain (käsin tai astianpesukoneessa)
Aktiivihiilisuodatin	Vain kiertoilma versiossa, vaihdettava 4 kuukauden välein
Ulkopinnan huolto	Kostea liina neutraalilla nestemäisellä pesuaineella, ei hankaavia aineita tai alkoholia
Käyttö kaasun kanssa	Huone on oltava hyvin tuuletettu
Turvallisuusstandardit	EN/IEC 60335-1, 60335-2-31, 62233; suorituskyky EN/IEC 61591
Vähimmäiskäyttöikä	8 vuotta (alle 8-vuotiaiden tai rajoittuneiden henkilöiden valvonta vaaditaan)
Automaattinen sammutus	Ei (älä käytä ulkoista ajastinta)
Paino	Ei ilmoitettu (arvio 8-15 kg mallista riippuen)
Mitat (le x kork x syv)	Ei ilmoitettu ohjekirjassa
Mukana toimitetut tarvikkeet	Kiinnitysruuvit, ohjekirja; takaiskuventtiili valinnainen
Korjattavuus	Lamppu vaihdettavissa, muut osat: ota yhteyttä valtuutettuun huoltoon
Hävittäminen	Ei saa heittää kotitalousjätteisiin, noudata WEEE-määräyksiä

Usein kysytyt kysymykset - BHI611ES GORENJE

Mikä on liesituulettimen vähimmäisasennuskorkeus lieden yläpuolella?

Keittotason ja liesituulettimen alaosan välinen vähimmäisetäisyys on 50 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Jos keittolaitteen ohjeissa määritellään suurempi etäisyys, se on ensisijainen.

Voidaanko liesituuletinta käyttää kiertoilmatilassa?

Kyllä, liesituuletin on suunniteltu toimimaan imuversiona (ulkoilmaan poisto) tai suodatinversiona (sisäinen kierrätys). Kiertoilmatilassa on tarpeen asentaa aktiivihiilisuodatin.

Kuinka rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin on puhdistettava vähintään kerran kuukaudessa miedolla pesuaineella. Se voidaan pestä käsin tai astianpesukoneessa alhaisessa lämpötilassa lyhyellä ohjelmalla. Huomautus: pesu astianpesukoneessa voi haalistaa suodatinta, mutta se ei vaikuta sen tehokkuuteen.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin (käytetään vain kiertoilma versiossa) on vaihdettava 4 kuukauden välein. Sitä ei voi pestä eikä uudistaa. Sen kyllästyminen riippuu käyttötiheydestä ja rasvasuodattimen puhtaudesta.

Kuinka valaisimen lamppu vaihdetaan?

Irrota laite ensin verkkovirrasta. Varmista, että lamppu on kylmä. Poista imurin ritilä päästäksesi lamppuun. Vaihda se enintään 3W LED-lamppuun, tyyppi E14. Jos valaistus ei toimi vaihdon jälkeen, tarkista, että lamppu on kunnolla paikallaan.

Mitkä ovat tärkeät turvatoimenpiteet?

Ennen huoltoa irrota virtajohdosta. Älä koskaan käytä liesituuletinta ilman ritilää. Älä liekitä ruokia liesituulettimen alla. Paistamista on valvottava tulipalojen välttämiseksi. Alle 8-vuotiaita lapsia tai henkilöitä, joilla on rajoittuneet kyvyt, on valvottava.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, mutta huoneen on oltava riittävästi tuuletettu. Kaasulieden ja liesituulettimen välinen vähimmäisetäisyys on 65 cm. Älä johda liesituulettimen ilmaa kaasulaitteiden savujen käyttämään hormiin.

Kuinka vähentää käytön ympäristövaikutuksia?

Kytke liesituuletin päälle miniminopeudelle ruoanlaiton ajaksi ja anna sen käydä muutaman minuutin sen jälkeen. Käytä suuria nopeuksia vain voimakkaan savun yhteydessä. Vaihda aktiivihiilisuodatin säännöllisesti hyvän tehokkuuden takaamiseksi. Puhdista rasvasuodatin usein.

Mitä tehdä, jos valaistus ei toimi?

Tarkista ensin, onko lamppu oikein asetettu. Jos ongelma jatkuu, vaihda lamppu LED 3W E14 (enintään). Jos valaistus ei vieläkään toimi, ota yhteyttä huoltopalveluun.

Voidaanko tämä liesituuletin asentaa induktiolieden yläpuolelle?

Kyllä, sähkölieden (mukaan lukien induktio) vähimmäisetäisyys on 50 cm. Varmista, että liesituuletin on asennettu ohjeiden mukaisesti ja että sähköpiiri on sopiva.

KÄYTTÖOHJE BHI611ES GORENJE

FI Asennus- ja käytöohjeet

FI - Asennus- ja käytöhjeet

Noudata käytöhjetta huolellisesti. Valmistaja ei vastaa käytöhjeen noudattamattajättämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn je se on tarkoitettu ainoastaan kotitalouskäytöön.

• On tarkea sailyttaohjekirja tulevaarvatte varten. Mikali laite myddaan tai siirretaan uudelle omistajalle tai jos laitteen kayttaja muuttaa, on varmistettava etta kayttoohe ja auden kayttajan saataville.
• Lue käytööhjeet huolellisesti: ne sisälätvät tärkeää tietaa laitteen asennuksesta, käytõstä ja turvallisuudesta.
• Alä tee muutoksia laitteen sähkölitäntöihin, mekaanisiin osin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjän ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkitytarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai varvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston paäkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkasineita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heiKentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tata laitetta,Jos käyttoa valvotaan tai jos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärṭāvāt mahdolliset vaarat.
• Valvo, etta lapsed eivat päase leikkimään laitteella.
• Lapsed eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.

• Huoneisto on aina tuuletettava hyvin, kun tuuletinta kaytetaän yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.

• Tuuletin on puhdistettava saannollisesti sisa- ja ulkopuolelta (VAHINTAAN KERRAN KUUKADESSA), noudata kuitenkin tämän kayttöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
  Käytä ainoastaan lamppujen huolto/vaitho-ohjeessa ilmoitettuja vaihtolampuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on valtettäv joka tapauksessa.

Alä jatpaistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy eisy palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuimentua keittotason kayton aikana.

• Alä yhdistä laitetta sahköverkkoon ennenkuin asennus on täysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteit koskevia märäyksiä.
- Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
- Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennetu oikein, sillä seurauktena voi olla sähköisku.
- Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennetu oikealla tavalla!
- Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jollei niin ole erikseen mainitu.
- Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
- Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
- Epaselvissä tapaoksissä ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.
• Alä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosaätimen tai minkä Tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäja voi ehkäistä mahdollisetympräristolle ja ihmister teryvédelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirojaista lorytvamerkki ilmoittaa, etta tuotetta ei saa kasettilalaloususjatteenaja etta se on toimitettava sahko- ja elektronisten laitteiden kierratyspisteseen. Laite on havitettavapaikallisten jatteenkasittelysaannosten mukaisesti. Jos tarvatsetlisatietoja laitteen kasettelystpaalutuksesta ja kerratyksesta,ota yhteys paikallisen viranomaineen, jatehuoltoon tai liikkeeesen jostu teote on ostetu.

Laitteisto suunnilelttu, testatu ja valmistetu seuraavien standardien mukaisesti:

• Turvallius: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Suoritskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöa varten ymparistovakutsten vahentamiseksi: Kytke liesikupu pääle miniminopeudelle, kun aloitat kypsentamisen, ja pida sita päällä mutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaidha aktivihiisusuodatin/-suodattimet, kun haluat sailyttä hyvän hajuenpointohekkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat sailyttä hyvän ransvusudatustehokkuuden. Käytä tassä oppaassa annetun kanavointijärestelmän maksilmäpimittaa Tehokkuuden parantamiseksi ja melun vahentämiseksi.

Käytto

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona

ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon.

Asennus

Lieden keittotason tupkipinnan ja keittiotuulettinen alimman osan valinen minimietaisyys on oltava vähintään 50cm sahköliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöohjeissa vaaditaan suurempi etäisyys, on se otettava huomion.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa typpikilvessä ilmoitettu jännite. Joslaitteessa on pistoke, liiṭa tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sjaitsee sellaisessa paikassa, etta siihen pääsee käsiki myos asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkloon) tai pistoke ei ole sellaisessa paikassa etta siihen pääsee käsiki myos asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisija, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta,Jos ylijännite kategoria on III, asennussäantöjen mukaisesti.

HUOMIO!

Tarkista aina, etta verkkokaapeli on asennetu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkkoon ja tarkistat etta se toimii oikein.

Toiminta

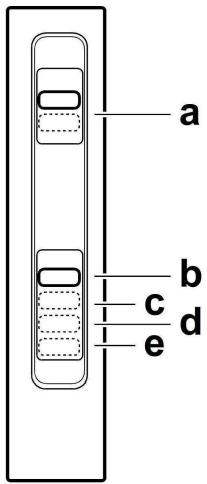

Liesituuletin on varustetu ohjauspaneeillia, josta voidaan saatäimun nopeuksia ja kytkea valo, joka valaisee keittotasa.

a. valojen ON/OFF katkaisija
b. moottoreiden OFF katkaisja
c. -d. -e. Pienin imuteho (c.), keskitasao (d.), korkein (e.).

El kaikissa tuotteissa:

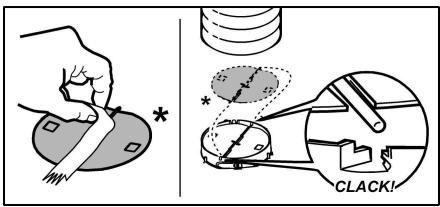

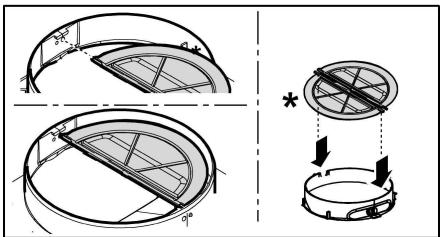

Savjen vastavenitieli toimitetaan lisavarusteena. Jos asennusolosuheet edellyttavat sen kaytto (esimerkiki siinatapauksessa, etta puuttuu sujaus ulkopuolistenilmavirtausten sisaan paasyn varalta), vastavenitiili on asennettava paikoileen ilmanpoistoliittimen sisalle ennen savjen poistoputken asentamista.

Huolto

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisin kostutettua liina. ALÄ KÄYTÄ

PUHDISTUKSESSA TYOKALUJA TAI VALSEITÄ!

Välta hankaavien tuotteiden käytöä. ALÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva.1-7

Rasvasuodatin on puhdistettava kerran kukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampotilalla ja lyhyellpe suohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodastutehoon millaan tavalla.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 5

Hillisuodattimen kyllastys tapahtuu pidemmän kayton jäkeen riippuen keittiötypista ja rasvasuodattimen puhdistustiheydesta. Joka tapauksssauodatin on vahiddtava vähintaan neljan kuukauden valein.

Sita El voi pesta eikä kyyttaa uudestaan

Lamppujen vaihto

Kuva 7

Irrota laite sahköverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket nihin.

Irrota suodatinverkko, jotta pääset käsksi lamppuihin.

Vaihda vauroitunut lamppu.

Käytä ainoastaan LED-lamppuja, joiden teho on enintään 3 W ja joiden kanta on E14.

Jos haluat lisātietoja, lue liitteenä oleva lehtinen "ILCOS D" (aakkosnumbererin sijainti on "1d").

Jos valaistus ei toimi, tarkista etta lamput on asennetu oikein paikoilteen ennen kuin otat yhteyttakniseen tukeen.
