ZHV94750BA - Exaustor de cozinha ZANUSSI - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	ZANUSSI
Modelo	ZHV94750BA
Distância mínima de segurança (fogão)	650 mm
Diâmetro do duto de evacuação	120 mm mínimo
Classe elétrica	Classe I (aterramento necessário)
Tipo de comando	Eletrônico de toque
Velocidades de aspiração	3 velocidades + modo intensivo (6 min)
Função retardador	Desligamento automático atrasado de 5 minutos
Iluminação	Intensidade máxima (provavelmente LED)
Filtro de gordura	Lavável na máquina de lavar louça, limpeza a cada 2 meses
Filtro de carvão ativado	Não lavável, substituição a cada 4 meses
Uso	Apenas doméstico
Instalação	Não conectar a um duto de chaminé
Segurança	Não flambear sob o exaustor; não deixar fogo vivo sem vigilância
Alimentação elétrica	220-240 V ~ 50/60 Hz

Perguntas frequentes - ZHV94750BA ZANUSSI

Qual é a distância mínima de segurança entre o exaustor e o fogão?

A distância mínima de segurança entre o fogão e o exaustor é de 650 mm. Se as instruções do seu fogão a gás especificarem uma distância maior, respeite essa distância.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses. Eles podem ser lavados na máquina de lavar louça ou à mão com um detergente neutro. Após a lavagem, seque-os cuidadosamente antes de recolocá-los.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado não pode ser lavado nem regenerado. Deve ser substituído aproximadamente a cada 4 meses (ou mais frequentemente em caso de uso intensivo).

Como usar o modo intensivo?

Para ativar o modo intensivo, pressione uma segunda vez a tecla D (terceira velocidade). O modo intensivo dura 6 minutos, após o qual o exaustor retorna automaticamente à velocidade anterior ou desliga. Para desativar manualmente, pressione novamente D.

Como ativar o desligamento automático atrasado?

O desligamento automático atrasado (Delay) permite eliminar odores residuais. Pressione longamente a tecla A para ativar um atraso de 5 minutos. Durante o atraso, o ícone da velocidade pisca. Para desativar, pressione a tecla de velocidade ou desligue o motor.

O que fazer se o cabo de alimentação estiver danificado?

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, seu serviço pós-venda ou uma pessoa qualificada para evitar risco de acidente.

Posso usar o exaustor com um aparelho a gás?

Sim, mas você deve garantir ventilação suficiente no ambiente. A pressão negativa não deve exceder 0,04 mbar para evitar o refluxo dos gases de combustão. É necessária uma abertura para o exterior.

Como ligar a iluminação do exaustor?

Pressione brevemente a tecla A para ligar a iluminação na intensidade máxima. Um novo pressionamento desliga.

O exaustor pode ser instalado em recirculação?

Sim, para uso em recirculação, o exaustor deve ser equipado com um filtro de carvão ativado (não fornecido). O ar é então filtrado e devolvido ao ambiente. Siga as instruções de instalação específicas para recirculação.

Como fazer a manutenção do exaustor?

Antes de qualquer limpeza, desconecte ou desligue o aparelho. Limpe o exaustor com um pano úmido e um detergente líquido neutro. Substitua os filtros de carvão a cada 4 meses e limpe os filtros de gordura a cada 2 meses.

MANUAL DE UTILIZADOR ZHV94750BA ZANUSSI

• Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").

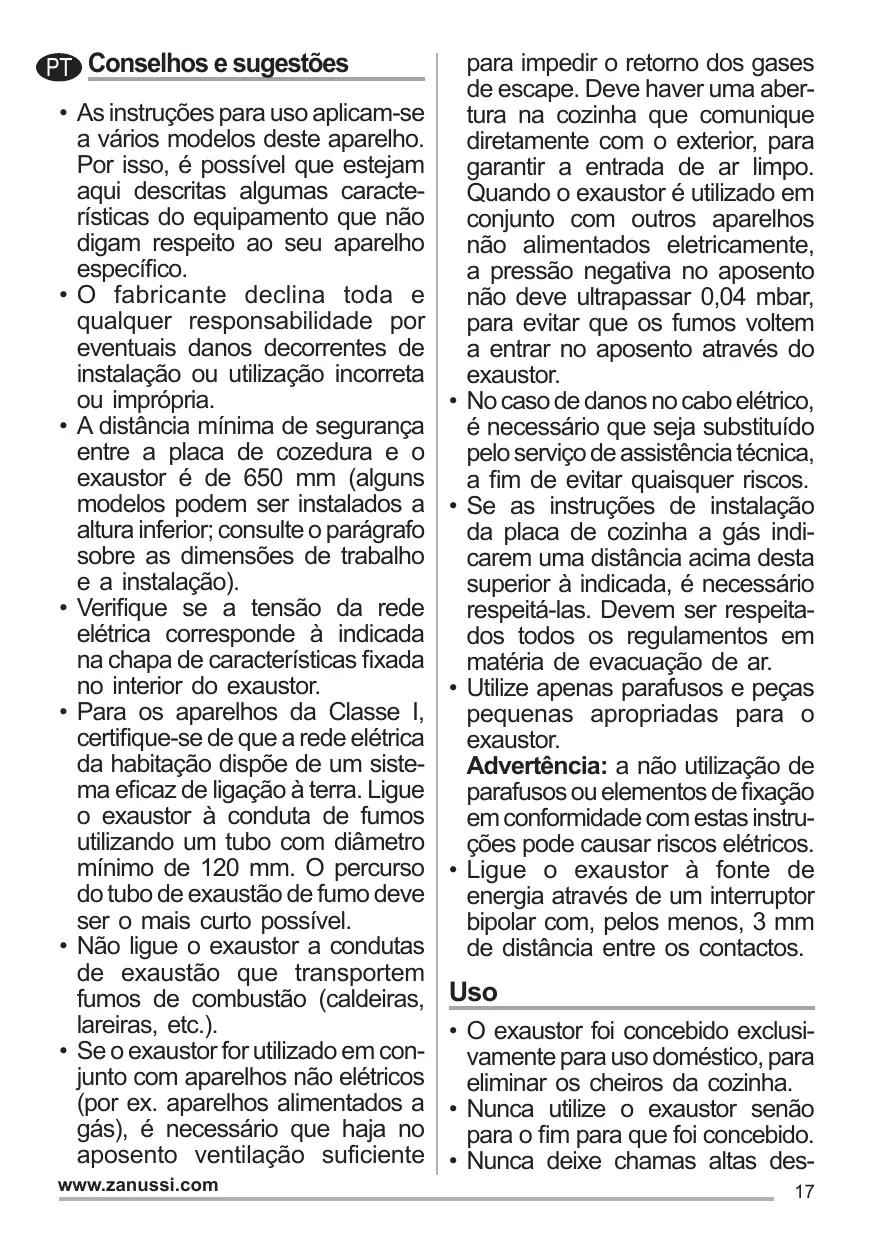

• As instruções para uso aplicam-se a variedes modelos deste aparecido. Por isto, é possível que estejam tão descritas algumas caractéristicas do equipamento que não digam respeito ao seu aparecido spécifique.

• O fabricante declina toda e qualquer responsabilitadepor eventuais danos decorrentes de instalacao ou uso inutilacao incorreta ou impropria.
• A distência minima de segurará entre a placá de cozedura e o exaustor é de 650 mm (alguns modelos podem ser instalados a alta inferior; consulte o parágrafo sobre as dimensoes de trabalho e a instalação).
• Verifique se a tensão da rede eletrica corresponde à指示a na chapa de caracteristicas fixada no interior do exaustor.
• Para os apareiros da Classe I, certifique-se de que a rede elétrica da habitação dispõe de umSYSTEMA eficaz de ligação à terra. Ligue o exaustor à conduça de fumosutilizando um tubo com diametromínimo de 120~mm . O perCURSO do tubo de exaustão de fumo deveser o mais curto possível.
• Não ligue o exaustor a conducções de exaustão que transporte furos de combustão (caldeiras, lareiras, etc.).
• Se o exaustor for utilizes em conjunto com aparehos não electrolycos (por ex. aparehos alimentados a gás), é necessário que Hajao no aposento ventilacao suficiente

para impeder o returno dos gases de escape. Devehavinguma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar limpo. quando o exaustor éutilizando emconjunto com outros aparehos não alimentados eletricamente, a pressao negativa no apessoamento não deve ultrapassar 0,04 mbar, para fazer que os fumos voltem aentrar no apessoamento atraves do exaustor.

• No caso de danos no cabo eletrico, é necessário que sera substituído pelo的服务o de assistência Tecnica, a fim de fazer quaisquer riscos.
• Se as instruções de instalação da placá de cozinha a gás indicaREM uma distência acima esta superior à指示a, é necessário respeita-las. Devem ser respeitados todos os regulamentos em materia de evacuação de ar.
• Utilize apenas parafudos e peças preocupas apropriadas para o exaustor.

Advertência: a não utilizesação de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos electrolycos.

Ligue o exaustor à fonte de energia através de um interruptor bipolar com,pelos menos,3 mm de distancia entre os contactos.

Uso

• O exaustor foi concebido exclusivamente para uso domestico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que FOi设计理念.
• Nunca deixe chamas altas des

protegidas sob o exaustor, quando estiver em funciona.

• Ajuste a intensidade da chama de maneira a não ultrapassar o diametro do fundo da panela realizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantly durante o funciona, porque as gorduras e oleos excessively aquecidos são fácilmente inflamáveis.
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incério.
• Este aparelho pode ser realizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensórias ou mentalais diminuções ou com experiência e conhecelto insufficientes, desde que sejam vii gadios e tenham recebido instrução sobre a utilização do aparelho de forma segura e comprehendar os perigos que o seu uso compora. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser que sejam vii gidas.
• "CUIDADO: As partes acessveis podem aquecer muito durante a'utilisation dos apareiros de cozedura."

Manutenção

• O*símbolo é colocado no produits ou na sua embalagem indica que o produit não pode ser eliminado como lixo domestico. Deverá ser entrega num centro de recolha

seletiva inicial para reciciclagem de resíduos de equipamentosétricos e eletrónicos. A eliminação correta deste produto contribui para fazer os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação impropria dos seures resíduos. Para mais informações sobre quando entraçar o produits para reciciclagem,��uáce a delegação local, os serviços municipais ou a loja quando comprou o produits.

• Desligue o interruptor de alimentacao do aparelho ou retire a fichte da tomada de corrente, antes de realizar qualquer service de manutencao.
• Limpe e/ou substitua os filtros, respeitando os intervalos especializados pelo fabricante (perigo de incência).

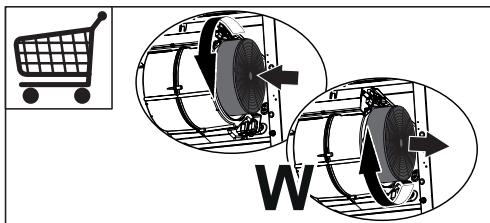

• O FILTER de carvão ativado não é lavavel e não pode ser regenerado. Deve ser substituído cada 4 mezes deestrutura, ou com maior frequência no caso de uso muito intenso (W).

• Os filtros antigordura devem ser limpos cada 2 vezes de funcionalmente, ou com maior frequência no caso de uso muito intenso, e pode ser lavados na区内 de lavar louça (Z).

• Limpe o exaustor com um pano humido e detergente liquido neutro.

Comandos

※	1	2	3i
|	|	|	|
A	B	C	D

Tecla	Função
A	Liga e des Liga oSYSTEMA de iluminação na intensidade maior, après breve pressão da tecla. Ativavel em todas as velocidades.
	DelayFunção indica para completar a eliminação dos cheiros residuais. Pode ser ativada em todas as velocidades. Exercendo uma pressão prolongada, ativará oprocesso automatico de desativação retadado de 5 minutos. quando oprocesso está ativo, oicone da velocidade fica intermitente.Desativa-se pressionando a tecla da velocidade ou desligando o motor.
B	Pressão breve. Liga e desiga o motor de aspiração na velocidade I.
C	Pressão breve. Liga e desiga o motor de exaustão na velocidade II
D	Pressão breve. Liga o motor de exaustão na velocidade III. Pressionado das vezes, ativa a velocidade INTENSIVA durante 6 minutos, antes os quais o exaustor se desiga automaticamente.Esta função éindicada para condições do maior de emissão dos fumes de cozedura. Pressionando de novo a tecla D, o modo deestruturamento INTENSIVO desativa-se e o motor desiga-se.

Illuminação

• Para substituição, contacte a assistência Tecnica ("Para compra, dirija-se à assistência Tecnica").
