Produkttyp	Dunstabzugshaube
Marke	ZANUSSI
Modell	ZHV94750BA
Mindestsicherheitsabstand (Kochfeld)	650 mm
Durchmesser Abluftrohr	mindestens 120 mm
Schutzklasse	Klasse I (Erdung erforderlich)
Bedienungsart	Elektronische Tastenbedienung
Geschwindigkeitsstufen	3 Stufen + Intensivstufe (6 Min.)
Verzögerungsfunktion	Automatische Abschaltung nach 5 Minuten
Beleuchtung	Maximale Helligkeit (LED vermutlich)
Fettfilter	Spülmaschinengeeignet, Reinigung alle 2 Monate
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate
Verwendung	Nur für den Haushalt
Installation	Nicht an einen Schornstein anschließen
Sicherheit	Nicht unter der Haube flambieren; offene Flammen nicht unbeaufsichtigt lassen
Stromversorgung	220-240 V ~ 50/60 Hz

Häufig gestellte Fragen - ZHV94750BA ZANUSSI

Wie groß ist der Mindestsicherheitsabstand zwischen Haube und Kochfeld?

Der Mindestsicherheitsabstand zwischen Kochfeld und Dunstabzugshaube beträgt 650 mm. Sollte die Anleitung Ihres Gaskochfelds einen größeren Abstand vorgeben, ist dieser einzuhalten.

Wie reinigt man die Fettfilter?

Die Fettfilter sollten alle 2 Monate gereinigt werden. Sie können in der Spülmaschine oder von Hand mit einem neutralen Reinigungsmittel gewaschen werden. Nach dem Waschen gründlich trocknen, bevor sie wieder eingesetzt werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden. Er muss etwa alle 4 Monate (bei intensiver Nutzung häufiger) ausgetauscht werden.

Wie verwendet man den Intensivmodus?

Zum Aktivieren des Intensivmodus drücken Sie ein zweites Mal die Taste D (dritte Stufe). Der Intensivmodus dauert 6 Minuten, danach schaltet die Haube automatisch auf die vorherige Stufe zurück oder schaltet sich aus. Zum manuellen Deaktivieren drücken Sie erneut D.

Wie aktiviert man die automatische Abschaltautomatik?

Die verzögerte Abschaltung (Delay) beseitigt Restgerüche. Drücken Sie lange auf die Taste A, um eine Verzögerung von 5 Minuten zu aktivieren. Während der Verzögerung blinkt das Geschwindigkeitssymbol. Zum Deaktivieren drücken Sie die Geschwindigkeitstaste oder schalten den Motor aus.

Was tun, wenn das Netzkabel beschädigt ist?

Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ersetzt werden, um Unfallgefahren zu vermeiden.

Kann ich die Haube mit einem Gasgerät verwenden?

Ja, aber Sie müssen eine ausreichende Belüftung im Raum sicherstellen. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen der Verbrennungsgase zu vermeiden. Eine Öffnung nach außen ist erforderlich.

Wie schaltet man die Beleuchtung der Haube ein?

Drücken Sie kurz auf die Taste A, um die Beleuchtung auf maximaler Helligkeit einzuschalten. Ein erneuter Druck schaltet sie aus.

Kann die Haube im Umluftbetrieb installiert werden?

Ja, für den Umluftbetrieb muss die Haube mit einem Aktivkohlefilter ausgestattet werden (nicht im Lieferumfang). Die Luft wird gefiltert und wieder in den Raum abgegeben. Befolgen Sie die spezifischen Installationsanweisungen für den Umluftbetrieb.

Wie pflegt man die Haube?

Vor jeder Reinigung Netzstecker ziehen oder Gerät ausschalten. Reinigen Sie die Haube mit einem feuchten Tuch und einem neutralen Flüssigreiniger. Wechseln Sie den Aktivkohlefilter alle 4 Monate und reinigen Sie die Fettfilter alle 2 Monate.

BEDIENUNGSANLEITUNG ZHV94750BA ZANUSSI

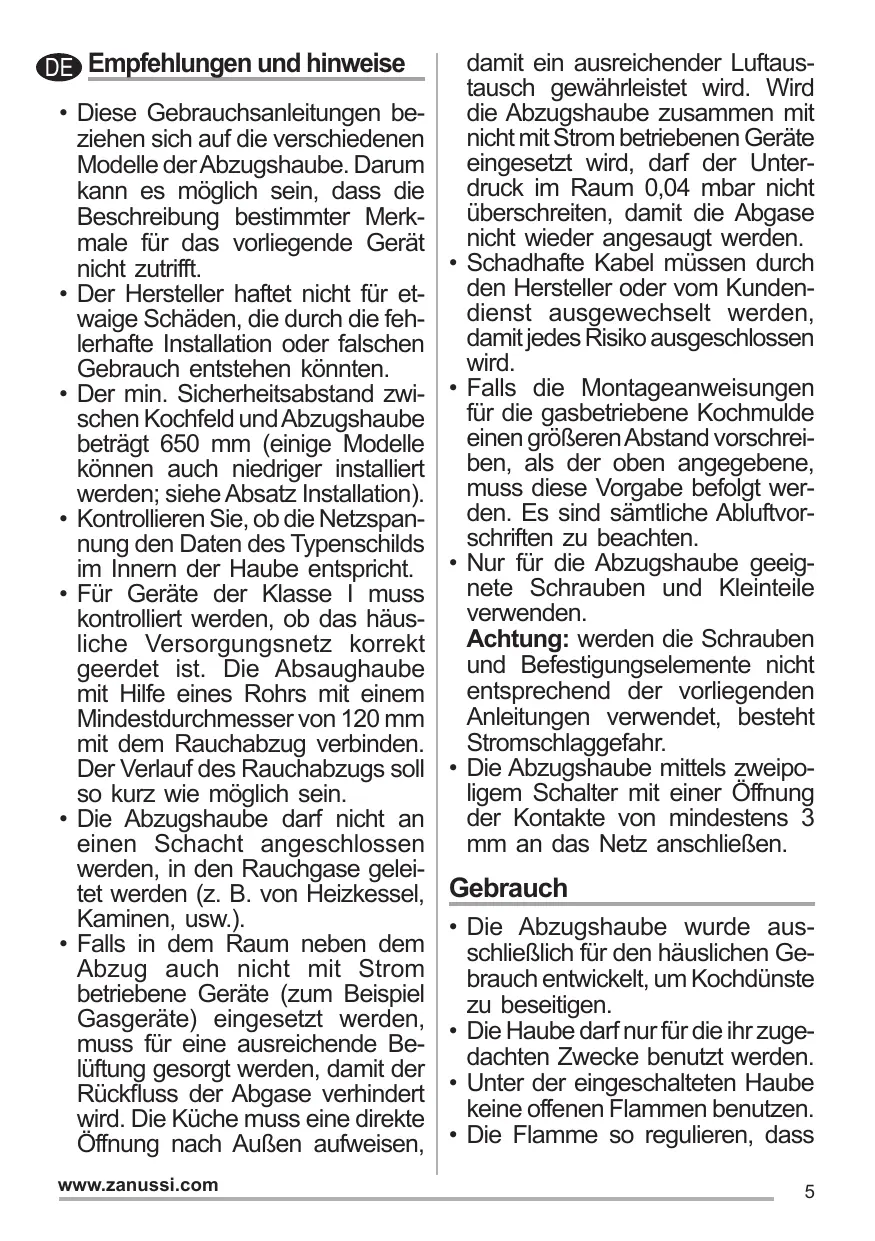

DE Empfehlungen und hinweise

• These Gebrauchsanleitungen beziehen sich auf die verschiedene Modèle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlherfte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das händliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen,

dämit ein ausreichender Luftaus-tausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräteingesetzt wird, daß der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel mussen durch den Hersteller oder vom Kundenst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.
• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgrt werden. Es sind sümmtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfurdurfirdiehizuge-dachtenZweckebenutztwerden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass

sie nicht über den Boden des Kochgeschirrs hinausrecht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerät umgehen, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungsum Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heißt werden.

Wartung

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden damit. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling

deses Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss these ausgescheltet und spannungsls gesamcht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

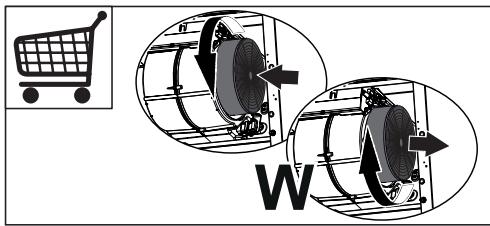

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirkaalle4 Monate oder auch after ausgewechselt werden, je nach Intensität des Gebrauchs (W).

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und können in der Spülmaschine gespüt werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Taste	Funktion
A	Schaltet die Beleuchtung mit kurzem Drücken der Taste bei maximaler Intensität ein/aus. Von jeder Betriebsgeschwindigkeit aus aktivierbar.
	DelayVervollständigt die Beseitigung von Restgerüchen. Kann bei jeder Betriebsgeschwindigkeit aktiviert werden. Mit anhaltendem Drücken wird das um 5 Minuten verzögerte, automatische Abschalten aktiviert. Wenn aktiviert, blinkt die Ikone der Geschwindigkeit. Wird durch Betätigten der Taste für Geschwindigkeit und Abschalten des Motors deaktiviert.
B	Kurzes Drücken. Schaltet den Ab-saugmotor bei der ersten Geschwin-digkeitsstufe ein und aus.
C	Kurzes Drücken. Schaltet den Ab-saugmotor bei der zweite Geschwin-digkeitsstufe ein und aus.
D	Kurzes Drücken. Schaltet den Ab-saugmotor bei der dritten Geschwin-digkeitsstufe ein. Aktiviert beim zweiten Drücken die auf 6 Minuten eingestellte INTENSIVGESCHWIN-DIGKEIT, nach denen Ablauf sich die Absaugaheube automatisch aus-schalten. Für die Beseitigung von sehr intensiven Kochdünsten geeignet. Durch erneutes Drücken der Taste D wird die INTENSIVGESCHWIN-DIGKEIT deaktiviert und der Motor abgestellt.

Beleuchting

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
