Tipo de producto	Campana extractora
Marca	ZANUSSI
Modelo	ZHV94750BA
Distancia de seguridad mín. (placa de cocina)	650 mm
Diámetro conducto de evacuación	120 mm mínimo
Clase eléctrica	Clase I (toma de tierra requerida)
Tipo de control	Electrónico con botones
Velocidades de aspiración	3 velocidades + modo intensivo (6 min)
Función temporizador	Apagado automático diferido de 5 minutos
Iluminación	Intensidad máxima (LED probable)
Filtro de grasa	Lavable en lavavajillas, limpieza cada 2 meses
Filtro de carbón activo	No lavable, reemplazo cada 4 meses
Uso	Doméstico solamente
Instalación	No conectar a un conducto de chimenea
Seguridad	No flambear debajo de la campana; no dejar fuego vivo sin supervisión
Alimentación eléctrica	220-240 V ~ 50/60 Hz

Preguntas frecuentes - ZHV94750BA ZANUSSI

¿Cuál es la distancia de seguridad mínima entre la campana y la placa de cocina?

La distancia de seguridad mínima entre la placa de cocción y la campana es de 650 mm. Si las instrucciones de su placa de cocina a gas especifican una distancia mayor, respete esa.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses. Se pueden lavar en lavavajillas o a mano con un detergente neutro. Después del lavado, séquelos cuidadosamente antes de volver a colocarlos.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo no se puede lavar ni regenerar. Debe reemplazarse aproximadamente cada 4 meses (o más a menudo si se usa intensivamente).

¿Cómo usar el modo intensivo?

Para activar el modo intensivo, pulse una segunda vez el botón D (tercera velocidad). El modo intensivo dura 6 minutos, después de lo cual la campana vuelve automáticamente a la velocidad anterior o se apaga. Para desactivar manualmente, pulse nuevamente D.

¿Cómo activar el apagado automático diferido?

El apagado automático diferido (Delay) permite eliminar los olores residuales. Pulse prolongadamente el botón A para activar un retardo de 5 minutos. Durante el retardo, el icono de la velocidad parpadea. Para desactivar, pulse el botón de velocidad o apague el motor.

¿Qué hacer si el cable de alimentación está dañado?

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio técnico o una persona cualificada para evitar cualquier riesgo de accidente.

¿Puedo usar la campana con un aparato de gas?

Sí, pero debe garantizar una ventilación suficiente en la habitación. La presión negativa no debe exceder 0,04 mbar para evitar el reflujo de los gases de combustión. Es necesaria una abertura hacia el exterior.

¿Cómo encender la iluminación de la campana?

Pulse brevemente el botón A para encender la iluminación a la intensidad máxima. Una nueva pulsación la apaga.

¿Puede instalarse la campana en modo recirculación?

Sí, para uso en recirculación, la campana debe estar equipada con un filtro de carbón activo (no incluido). El aire se filtra y se devuelve a la habitación. Siga las instrucciones de instalación específicas para recirculación.

¿Cómo mantener la campana?

Antes de cualquier limpieza, desconecte o apague el aparato. Limpie la campana con un paño húmedo y un detergente líquido neutro. Reemplace los filtros de carbón cada 4 meses y limpie los filtros de grasa cada 2 meses.

MANUAL DE USUARIO ZHV94750BA ZANUSSI

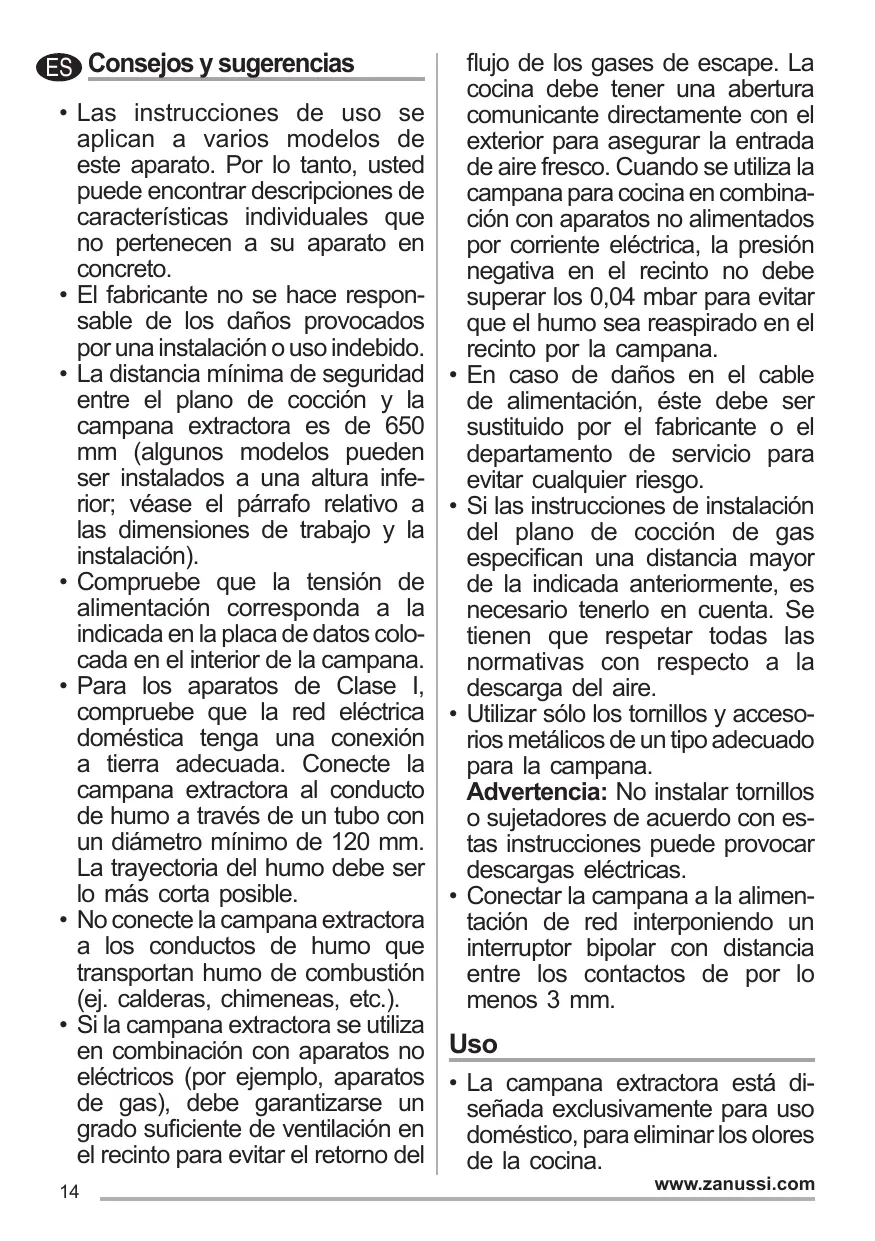

ES Consejos y sugerencias

Las instrucciones de uso se aplican a variedos modelos de este aparato. Por lo tanto, usted可以选择 encontrar descricciones de caracteristicas individuales que no pertenecen a su aparato en concreto.
- El fabricante no se hace responsable de los días provocados por una instalación o uso indebido.
- La distancia minima de seguridad entre el plano de coccción y la campana extractor es de 650 mm (algunos modelosULDuen ser instalados a una alta inferior; vexe el párafo relativo a las dimensiones de trabajo y la instalación).
- Compruebe que la tension de alimentacion corresponda a la indicada en la placac de datos colocada en el interior de la campana.
- Para los aparatos de Clase I, disfruebe que la red electrica domesticaonga una conexión a tierra adecuada. Conecte la campana extractor al conductor de humano a工程技术 de un tubo con un diametro minimo de 120~mm . La trayectoria del humano debe ser lo más corta posible.
- No conecte la campana extractor a los conductos de humano que transportan humano de combustión (ej. calderas, chimeneas, etc.).
- Si la campana extractora se usa en combinación con aparatos no electricos (por exemple, aparatos de gas), deben garantizarse un grado suficiente de ventilación en el recinto paraatarvelo del

fluo de los gases de escape. La cucina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utilizes la campana para cucina en combinacion con aparatos no alimentados por corriente electrica, la presion negativa en el recinto no debe superarlos 0,04 mbar para evitar que el homo sea respirado en el recinto por la campana.

• En caso de daños en el cable de alimentación, este debe ser sustituido por el fabricante o el departamento de servicios para evaporar cualquier riesgo.
• Si las instrucciones de instalación del plano de coccción de gas spécifique una distancia mayor de la indicada anteriorsmente, esnecessary tenerlo enIELD. Se tenen que respetar todas las normativas conartopecto a la descarga del aire.
  Utilizar solo los tornillos y accesos metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones peuvent provocar descargas electricas.

• Conectar la campana a la alimentacion de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractor está disnada exclusivamente para uso domestico, para eliminar los olores de la cucina.

• Nunca utilize la campana para fineskestintosdeaquellospara los que fuedisenada.

• No deje nunca llamas altas bajo la campana cuando está en configuracion.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipientte de cocccion, asegurandose de que no隐身 a los lados.
  Las freidoras deben ser controladas continually durante su uso: el aceite recalentado pueda incendiarse.
• No realice flambeados bajo la campana: seoulda producir un incendio.
• Este aparato pueda ser Usedo por niños de edad no inferior a 8 años y por personas con reduidas capacidades psicológicas, fibras y sensoriales o con experiencia o conocimiento inadequados, siempre que estén cuidadosamente supervisados e instruidos sobre como utiliser de forma segura el equipo y losPEGROS que this implica. Asegúrese de que los niños no juguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que Sean supervisados.
• ATENCION: las partes accesibles peuvent calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

• El símbolo en el producto o en el embalaje indica que el producto no se debe considerar

• un desecho dométrico normal. El producto a eliminar se debelear va un centro de recogida apropiado para el reciclado de equipos electricos y electrónicos. Mediente la eliminación de este producto de manière apropiada, se contribuye aatar consecuencias negativas para el medio ambiente y para la salute, que pudieran derivarse de una eliminación inadequada del producto. Para Obtener informaciones más detalladas sobre el reciclaje de este producto, ponser en contacto con el ayuntimiento, el serviceo local de eliminación de desechos o la tienda donde se compró el producto.

• Abyssue o desconecte el aparato de la red electrica antes de cualquier operation de limpieza o mantenimiento.

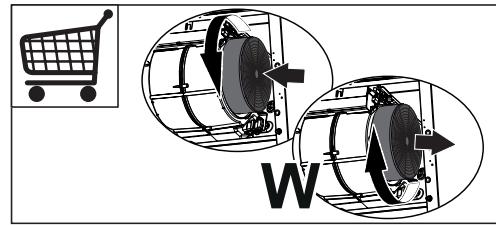

• Limpie y/o reemplace los filtros afterwards del periodo de tiempo Shopspecificado (peligro de incendio). - El filtro de carbón activo no se pueda lavar ni regenerar, y se debe Cambiar cada 4 meSES defuncionamenteapproximamente, o con mayor Frequencia si se utilizes muy frecuentemente (W).

• Los filtros de grasas deben limpiarse cada 2 mezes de operación, o con mayor Frequencia se utilizes muy_freqeenthamente y sepueden lavar en el lavavajillas (Z).

• Limpie la campana con un pañohúmedo y un detergente liquido suave.

Mandos

A

1

B

2

C

3i

D

Tecla	Función
A	Enciende y apaga la instalación de iluminación a la(Maxima-) intensidad con una breve presión de la tecla. Se pueda activar desdeequalquier velocidad.
	DelaySirve para completar laeliminación de olores residuales. Se pueda activar desdeequalquier velocidad. Con una presión prolongada activa el apagado automático retardado 5minutes. Cuando estáactivo,elicono de velocidad parpádea. Se desactiva presionando la tecla de la velocidad,apagado elmotor.
B	Breve presión. Enciende y apaga el motor de aspiración a laprimera velocidad.
C	Breve presión. Enciende y apaga el motor de aspiración a lasegunda velocidad.
D	Breve presión. Enciende el motor de aspiración a latercera velocidad. La presión lasegunda vez,activa la velocidad INTENSIVA temporizada en 6minutos, al final del los cuales la campana se apaga automátamente.Estafunción es adecuada para打架ar las máimas emisiones de humos de coccción. Al pulsar de nuevo la tecla Dse desactiva el modo INTENSIVO y seapaga elmotor.

Illuminación
