Tipo di prodotto	Cappa aspirante
Marca	ZANUSSI
Modello	ZHV94750BA
Distanza di sicurezza min. (piano cottura)	650 mm
Diametro condotto di evacuazione	120 mm minimo
Classe elettrica	Classe I (messa a terra richiesta)
Tipo di comando	Elettronica a tasti
Velocità di aspirazione	3 velocità + modalità intensiva (6 min)
Funzione ritardatore	Spegnimento automatico ritardato di 5 minuti
Illuminazione	Intensità massima (LED probabile)
Filtro antigrasso	Lavabile in lavastoviglie, pulizia ogni 2 mesi
Filtro a carbone attivo	Non lavabile, sostituzione ogni 4 mesi
Utilizzo	Solo domestico
Installazione	Non collegare a un condotto di camino
Sicurezza	Non fiammeggiare sotto la cappa; non lasciare fiamme vive incustodite
Alimentazione elettrica	220-240 V ~ 50/60 Hz

Domande frequenti - ZHV94750BA ZANUSSI

Qual è la distanza di sicurezza minima tra la cappa e il piano cottura ?

La distanza di sicurezza minima tra il piano cottura e la cappa è di 650 mm. Se le istruzioni del vostro piano cottura a gas specificano una distanza maggiore, rispettatela.

Come pulire i filtri antigrasso ?

I filtri antigrasso devono essere puliti ogni 2 mesi. Possono essere lavati in lavastoviglie o a mano con un detergente neutro. Dopo il lavaggio, asciugarli accuratamente prima di rimetterli.

Quando è necessario sostituire il filtro a carbone attivo ?

Il filtro a carbone attivo non può essere lavato né rigenerato. Deve essere sostituito circa ogni 4 mesi (o più spesso in caso di uso intensivo).

Come utilizzare la modalità intensiva ?

Per attivare la modalità intensiva, premere una seconda volta il tasto D (terza velocità). La modalità intensiva dura 6 minuti, dopodiché la cappa torna automaticamente alla velocità precedente o si spegne. Per disattivare manualmente, premere nuovamente D.

Come attivare lo spegnimento automatico ritardato ?

Lo spegnimento automatico ritardato (Delay) consente di eliminare gli odori residui. Premere a lungo il tasto A per attivare un ritardo di 5 minuti. Durante il ritardo, l'icona della velocità lampeggia. Per disattivare, premere il tasto della velocità o spegnere il motore.

Cosa fare se il cavo di alimentazione è danneggiato ?

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio di assistenza o da una persona qualificata per evitare pericoli.

Posso usare la cappa con un apparecchio a gas ?

Sì, ma è necessario garantire una ventilazione sufficiente nella stanza. La pressione negativa non deve superare 0,04 mbar per evitare il riflusso dei gas di combustione. È necessaria un'apertura verso l'esterno.

Come accendere l'illuminazione della cappa ?

Premere brevemente il tasto A per accendere l'illuminazione all'intensità massima. Una nuova pressione la spegne.

La cappa può essere installata in ricircolo ?

Sì, per l'uso in ricircolo, la cappa deve essere dotata di un filtro a carbone attivo (non fornito). L'aria viene quindi filtrata e reimmessa nella stanza. Seguire le istruzioni di installazione specifiche per il ricircolo.

Come mantenere la cappa ?

Prima di qualsiasi pulizia, scollegare o spegnere l'apparecchio. Pulire la cappa con un panno umido e un detergente liquido neutro. Sostituire i filtri a carbone ogni 4 mesi e pulire i filtri antigrasso ogni 2 mesi.

MANUALE UTENTE ZHV94750BA ZANUSSI

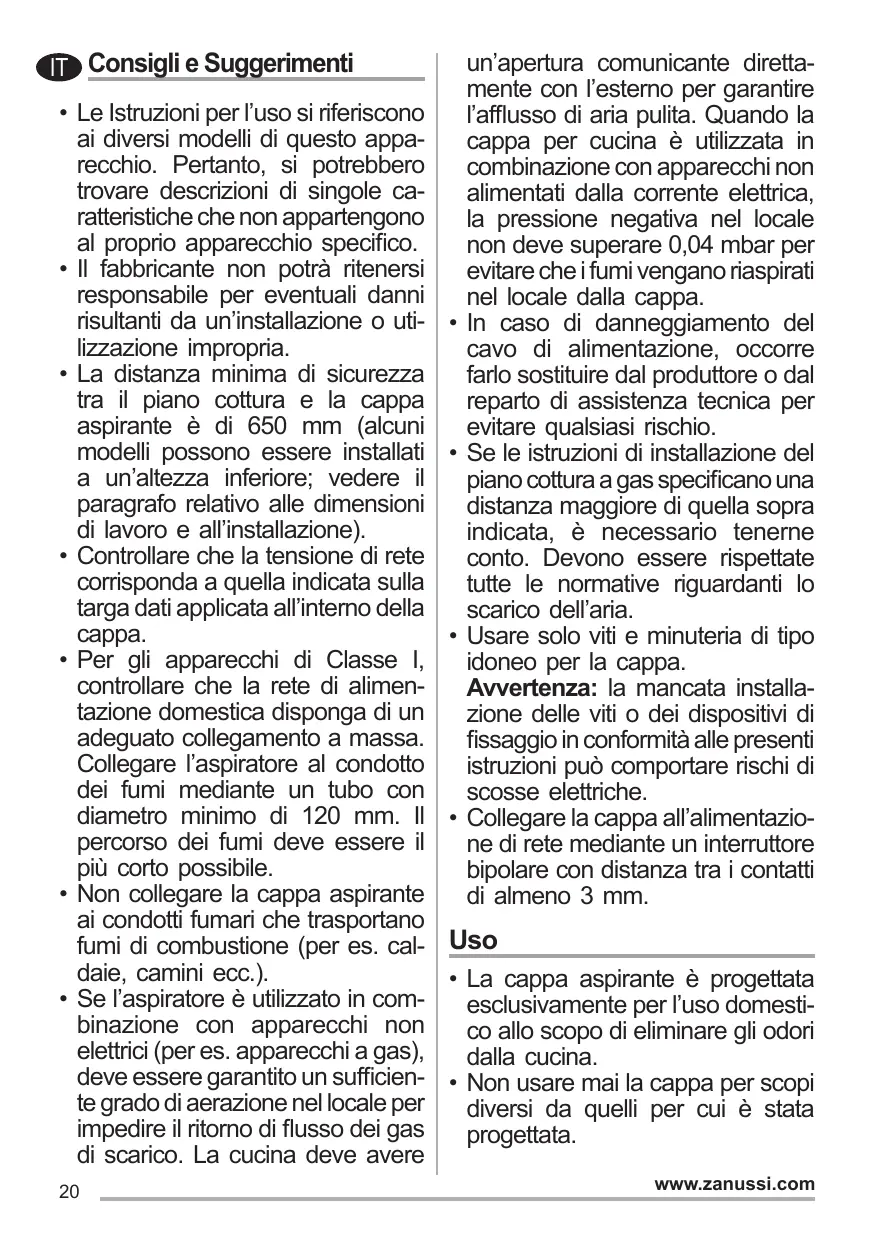

IT Consigli e Suggestimenti

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di quello apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relative alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con appearecchi non elettrici (per es. appearecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve ave

un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installatione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interruptore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.

• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

• Regolare l'intensità della fiamma in modo da dirigerla escludivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
  Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• "Attenzione: le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura".

Manutenzione

• Il symbolo sul prodotto o sulla sua confazione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei

componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagiate sul ricericlaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

• Spagnere o scollegare l'apparecchio alla rete di alimentazione, prima di qualunque operazione di pulizia o manutenzione.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolò di incendio).

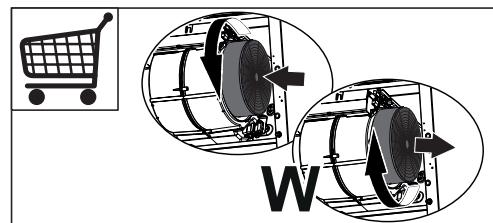

• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzato molto intenso (W).

• I filtri antigrasso devono essere pulitiogni2mesidifunzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

Comandi

A

1

B

2

C

3i

1

D

Tasto	Funzione
A	Accende e spegne l'impianto di illuminazione alla massima intensità con una breve pressione del tasto. Attivabile da agli velocità.
	DelayAdatto per completare l'eliminazione di odori residui. Pò èssonere attivato da agli velocità. Con una lunga pressione attiva lo spegnimento automatico ridardato di 5 minuti. Quando è attivo, l'icona della velocità lampeggia. Si disattiva premendo il tasto della velocità, spegnendo il motore.
B	Breve pressione. Accende e spegne il motore di aspirazione alla prima velocità.
C	Breve pressione. Accende e spegne il motore di aspirazione alla seconda velocità.
D	Breve pressione. Accende il motore di aspirazione alla terza velocità. Premuto la seconda volta attiva la velocità INTENSIVA temporizzata a 6 minuti, al termine dei quali la cappa si spegne automaticamente. Questa funizione è adatta a fronteggiare le massime emissioni di fumi di cottura. Premendo nuovamente il tasto D si disattiva la modalità INTENSIVA e si spegne il motore.

Illuminazione

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
