ZHV94750BA - Keittiön liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	ZANUSSI
Malli	ZHV94750BA
Turvaetäisyys min. (liesi)	650 mm
Poistoputken halkaisija	120 mm vähintään
Sähköluokka	Luokka I (maadoitus vaaditaan)
Ohjaustyyppi	Kosketusnäppäimet
Imutehot	3 nopeutta + tehostustila (6 min)
Viiveaika	Automaattinen viivästetty sammutus 5 minuuttia
Valaistus	Maksimiteho (todennäköisesti LED)
Rasvasuodatin	Pestävissä astianpesukoneessa, puhdistus 2 kuukauden välein
Aktiivihiilisuodatin	Ei pestävä, vaihto 4 kuukauden välein
Käyttö	Vain kotitalouskäyttöön
Asennus	Älä liitä savupiippuun
Turvallisuus	Älä liekuta liesituulettimen alla; älä jätä avotulta ilman valvontaa
Sähkönsyöttö	220-240 V ~ 50/60 Hz

Usein kysytyt kysymykset - ZHV94750BA ZANUSSI

Mikä on liesituulettimen ja liesitason välinen vähimmäisturvaetäisyys?

Liesitason ja liesituulettimen välinen vähimmäisturvaetäisyys on 650 mm. Jos kaasuliesi ohjeissa määritellään suurempi etäisyys, noudata sitä.

Kuinka rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava 2 kuukauden välein. Ne voidaan pestä astianpesukoneessa tai käsin neutraalilla pesuaineella. Pesun jälkeen kuivaa ne huolellisesti ennen uudelleen asennusta.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatinta ei voi pestä eikä regeneroida. Se on vaihdettava noin 4 kuukauden välein (tai useammin, jos käyttö on runsasta).

Kuinka tehostustilaa käytetään?

Tehostustilan aktivointi: paina D-painiketta toisen kerran (kolmas nopeus). Tehostustila kestää 6 minuuttia, jonka jälkeen liesituuletin palaa automaattisesti edelliselle nopeudelle tai sammuu. Manuaalinen sammutus: paina D-painiketta uudelleen.

Kuinka automaattinen viivästetty sammutus aktivoidaan?

Viivästetty automaattinen sammutus (Delay) poistaa jäljelle jääneet hajut. Paina pitkään A-painiketta aktivoidaksesi 5 minuutin viiveen. Viiveen aikana nopeuskuvake vilkkuu. Poistu painamalla nopeuspainiketta tai sammuttamalla moottori.

Mitä tehdä, jos virtajohto on vaurioitunut?

Jos virtajohto on vaurioitunut, se on vaihdettava valmistajan, sen huoltopalvelun tai pätevän henkilön toimesta onnettomuusriskin välttämiseksi.

Voinko käyttää liesituuletinta kaasulaitteen kanssa?

Kyllä, mutta sinun on varmistettava riittävä ilmanvaihto huoneessa. Alipaine ei saa ylittää 0,04 mbar palamiskaasujen takaisinvirtauksen estämiseksi. Tarvitaan ulkoilma-aukko.

Kuinka liesituulettimen valaistus sytytetään?

Paina lyhyesti A-painiketta sytyttääksesi valaistuksen maksimiteholla. Uusi painallus sammuttaa sen.

Voiko liesituulettimen asentaa kiertoilmaan?

Kyllä, kiertoilmaan asennettaessa liesituulettimessa on oltava aktiivihiilisuodatin (ei sisälly toimitukseen). Ilma suodatetaan ja palautetaan huoneeseen. Noudata kiertoilmalle tarkoitettuja asennusohjeita.

Kuinka liesituuletinta huolletaan?

Puhdistusta edeltävä toiminto: irrota tai sammuta laite. Puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuaineella. Vaihda aktiivihiilisuodattimet 4 kuukauden välein ja puhdista rasvasuodattimet 2 kuukauden välein.

KÄYTTÖOHJE ZHV94750BA ZANUSSI

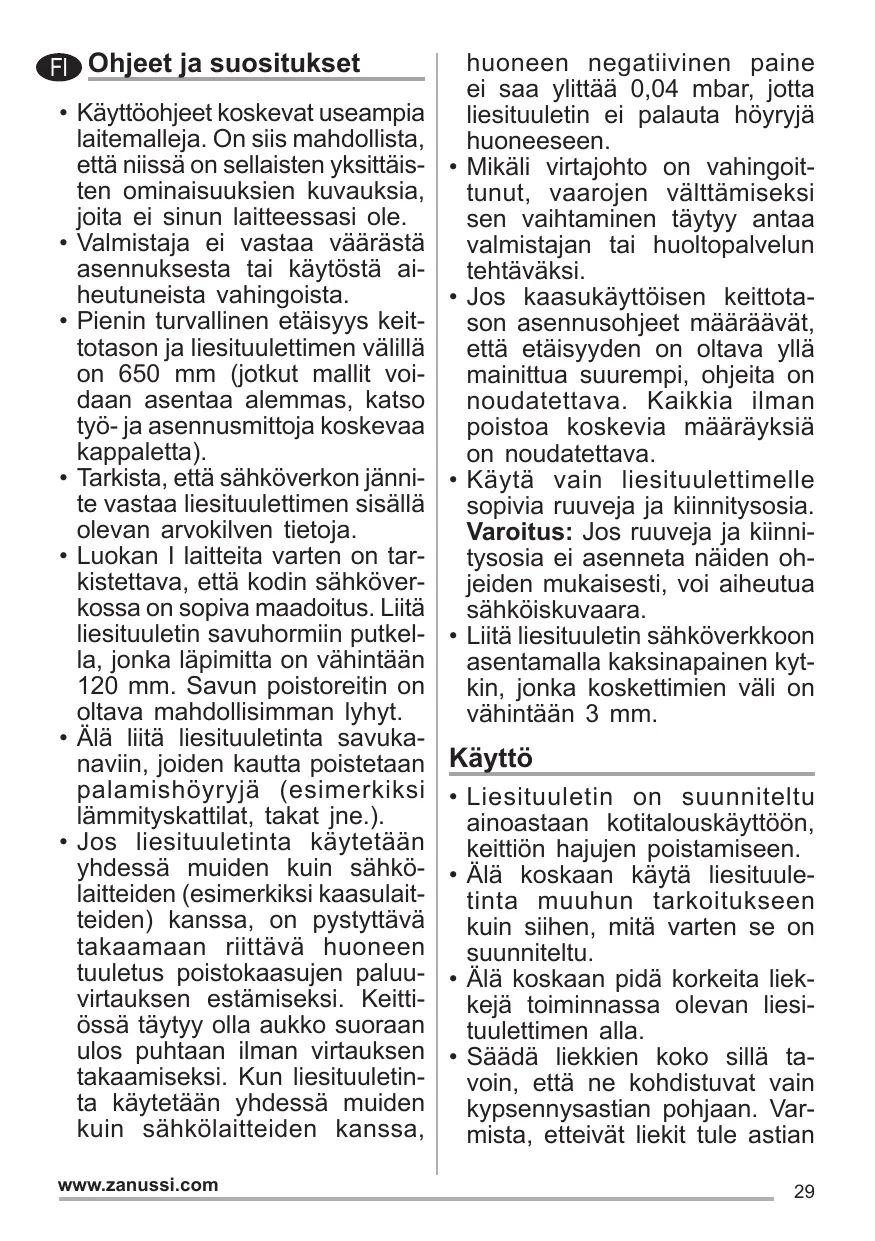

Ohjeet ja suositukset

• Käytöohjeet koskevat useampia laitemalleja. On siis mahdollista, etta niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.
• Valmistaja ei vastaa värästä asennuksesta tai käytösta aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, etta sahkoverkon jannite vastaa liesituulettimen sisallä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vahintään 120~mm . Savun poistoreitin on oltava mahdollisimman lyhyt.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lammityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiki kaasulaitteiden) kanssa, on pystytävataukaamaan riittäva huoneentuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä taytyy olla aukko suoraan ulos puhtaan ilman virtauksentakaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa,

huoneen negatiivinen paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta hóryjä huoneeseen.

• Mikäli virtajohto on vahingoitunut, vaarojen välttämiseksi sen vaihtaminen tätyy antaa valmistajan tai huoltopalvelun tehtäväksi.
• Jos kaasukäyttoisen keittotason asennusohjeet märävät, etta etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia märäyksiä on noudatettava.
  Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia. Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
• Liitta liesituuletin sahköverkloon asentamalla kaksinapainen kytkin, Jonka koskettimien vali on vahintaan 3 mm.

Käytto

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoon, keittion hajufen poistamiseen.
• Alä koskaan käytä liesituule-tinta muuhun tarkoitukseen kuin sihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian

reunojen alta.

Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikumentunut oljy voi syttya palamaan.
- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
- Alle 8-vuotiaat lapset ja psyykisesti, fysisesti tai sensorisesti rajoitteiset henkilott tai kokematomat ja taitamattomat henkilott saavat kayttä tata laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta kaytostä ja siihen liittyvista vaaroista. Varmista, etteivat lapset paase leikkimaan laitteella. Lapset eivat saa tehdä kayttajän puhdistus- ja huoltotoimenpiteita ilman valvontaa.
"HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana".

Huolto

• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote taytyt toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaän oikealla ravall, on mahdolista auttaa valttamaan ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voisyntya vaaränlaisesta havittämestä. Lisatietoja tuotteen kierrattämestäaat paikallsilta viranomaisilta, paikallsestä ja

tehuollosta tai liikkeestä, jostatuote on ostetu.

• Sammuta laite tai kytke se irti sahkoverkosta ennen minkaan puhdistus-tai huoltotoimenpiteen aloittamista.
• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara).

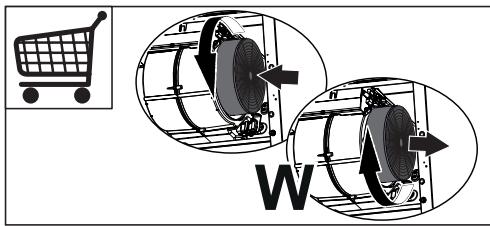

• Aktiivihiilusuodattimia e i voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetaan paljon (W).

Rasvasuodattimet taytyu puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

Ohjaimet

Painike	Toiminto
A	Lyhyellä painalluksella sytyttä/ som-muttaa valaistuksen suurimmalla te-holla. Voidaan aktivoida millä tahansa nopeudella.
	Ajastus Sopii jäännöshajulen poistamiseen. Voidaan aktivoida millä tahansa no-peudella. Pitämällä painettuna aktivi automaattisen 5 minuutin kuluttua tapahtuvan sammumisen. Nopeusku-vakevikkuu toiminnon ollesa päälä. Toiminto poistetaan käytõstä painamal-la nopeuspainiketta, sammuttamalla moottori.
B	Lyhyt painallus. Käynnistää ja sam-muttaa imumoottorin ensimmäisellä nopeudella.
C	Lyhyt painallus. Käynnistää ja sammut-taa imumoottorin toisella nopeudella.
D	Lyhyt painallus. Käynnistää imumoottorin kolmannella nopeudella. Kun painiketta painetaan toisen kerran käynnistää TEHONOPEUDEN 6 mi-nuutin ajaksi, minkä jälkeen liesituuletin sammuu automaattisesti. Toiminto soveltu käytettäväksi kun savua on paljon. Painamalla uudelleen painiketta D taps TEHONOPEUS poistetaan käytõstä ja moottori sammuu.

Valaistus
