HAH 65 F LB X - 869991552450 - Exaustor de cozinha HOTPOINT - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	Hotpoint
Modelo	HAH 65 F LB X - 869991552450
Dimensões (A x L x P)	18 (+3,1) x 59,8 x 30-45,5 cm
Peso bruto	7,5 kg
Alimentação	230 V / 50 Hz (verificar placa de identificação)
Potência de aspiração	3 velocidades
Iluminação	LED 2,5 W (casquilho E14)
Tipo de evacuação	Aspirante ou filtrante (kit opcional)
Filtro anti-gordura	Metálico, limpeza mensal (máquina de lavar louça possível)
Filtro de carvão	Substituição a cada 4 meses (não lavável)
Distância mínima de segurança	50 cm (elétrico) / 65 cm (gás ou misto)
Comandos	Interruptor luz, velocidades 1-3
Consumo energético	Em conformidade com as normas EN/IEC
Nível sonoro	Em conformidade com EN/IEC 60704
Material	Inox (informação deduzida)
Instalação	Parede, fixação adequada ao suporte
Manutenção	Limpeza com pano húmido e detergente neutro
Segurança	Desligar antes da manutenção, utilização por crianças >8 anos
Normas	Diretivas 2014/35/UE, 2014/30/UE, 2012/19/UE (REEE)

Perguntas frequentes - HAH 65 F LB X - 869991552450 HOTPOINT

Como instalar o exaustor Hotpoint HAH 65 F LB X?

Siga as instruções do manual. A distância mínima entre a placa de cozedura e o exaustor deve ser de pelo menos 50 cm para um fogão elétrico e 65 cm para um fogão a gás ou misto. Utilize os parafusos fornecidos e certifique-se de que a parede suporta o peso. Para a versão filtrante, instale o kit de carvão (não fornecido).

Como limpar os filtros anti-gordura?

Os filtros metálicos devem ser limpos pelo menos uma vez por mês. Utilize detergentes não agressivos, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Puxe a pega de mola para os desmontar.

Quando substituir o filtro de carvão?

O filtro de carvão ativo deve ser substituído a cada 4 meses no máximo. Não pode ser limpo nem regenerado. Para aceder, retire primeiro os filtros anti-gordura.

Como substituir a lâmpada?

Desligue o aparelho. Certifique-se de que a lâmpada está fria. Retire a grelha de aspiração. Substitua por uma lâmpada LED de 2,5 W no máximo, casquilho E14. Consulte o manual para o tipo exato (ILCOS D).

O que fazer se o exaustor não funcionar?

Verifique a alimentação elétrica e se uma velocidade está selecionada. Se desligar durante o uso, corte a corrente 5 segundos e religue. Se o problema persistir, contacte o serviço pós-venda.

Posso usar o exaustor sem filtro de carvão?

Sim, se estiver instalado na versão aspirante (evacuação para o exterior). Se usar a versão filtrante, o filtro de carvão é obrigatório para reduzir odores.

Qual é a altura de instalação recomendada?

A distância mínima entre a superfície de cozedura e a parte inferior do exaustor é de 50 cm para elétrico e 65 cm para gás/misto. Adapte conforme as recomendações do seu fogão.

Como reduzir o ruído do exaustor?

Utilize um conduto de evacuação do diâmetro recomendado (flange de ligação). Evite curvas bruscas e comprimentos desnecessários. Limpe regularmente os filtros anti-gordura.

O exaustor vem com um kit de reciclagem?

Não, o kit de filtragem de carvão não é fornecido. Deve ser comprado separadamente se desejar usar o exaustor na versão filtrante. Consulte os acessórios compatíveis.

Como eliminar o exaustor no fim da vida útil?

De acordo com a diretiva REEE (2012/19/UE), não a deite no lixo doméstico. Deposite-a num ponto de recolha para reciclagem de equipamentos elétricos e eletrónicos.

MANUAL DE UTILIZADOR HAH 65 F LB X - 869991552450 HOTPOINT

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMENTO

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética. • Usar sempre luvas de trabalho para todas as operacoes de instalacao e manutenacao. • Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em seguranca do aparelho e que tenham acontecimiento dos riscos envolvidos. -As crianças nao devem ser autorizadas a Manipular os commandos ou a brincar com o aparelho. -A limpeza e a manutencao não devem ser feitas por crianças sem supervisao.
• O local onde o aparecido sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção. - A inobservência das normas de limpeza do aparecido e da substituição e limpeza dos filtros comporta riscos de incério.
• E severamente proibido colocar alimentos diretamente na chama, sob o exaustor. - Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser évitado em quaisquer circunstâncias.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc con a placac de fogao.
• Não ligar o aparecido à rede electrica às que a instalação estája totalmente conclusão.
• Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fomecidos pelas autoridades locais.
• O Sistema de conducções至此 aparhéno não pode ser connectado à outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fudos de aparhos a gás ou outros combustíveis.
• Não utilizes ou deixa o exaustor sem lampadas corretamente montadas, devo ao possivel risco de choquesétricos.
• Nunca utilizes o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que soit specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, compar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulgar um centro de assistência autorizada ou专业技术 qualificado.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscosétricos.
• Não utilizes com um programador, temporizador, telecomando分开ou qualquer除外 disposicao que se ativa automaticamente.

O exaustor pode ser estetricamente Differente do Modelo ilustrado在这e manual, no entanto as instruções de uso, manutençao e instalacao são as masmas.

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilitadepor eventuais inconvenrientes,danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas在这emanual.Oexautor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar estemanual para eventuais consultas futuras.
  Em caso de vendà ou mudança, certifique-se que omanual acompanha o produits.
• Leia cuidadosamente as instruções: aparem importantes informações sobre a instalação, uso e segurar.
• Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões eletricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás específarem uma distência maior, delve-se levar em conta esta indicatoração.

O exaustor é fornecido combuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um专业技术o qualificado faça sua instalacao. A parede/teto deve ser suficientemente robusta para Supporting o peso do exaustor.

CONEXão ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessivel, mesmo deposito da instalacao. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessivel, mesmo deposito da instalacao, aplicar um interruptor bipolar, em conformidade com a forma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão I, de correço com as regras de instalacao.

ATENÇAÖI!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verificar o seu funciona, e verificar se o cabo de rede está montado corretamente.

Substituição do cabo de alimentação

Atença! A substituição do cabo de alimentação deve ser efetuada pelo服务于 assistência técnica autorizada de modo a prevenir qualer risco.

SAIDA DO AR

para as versoes apsirantes)

Conectar o exaustor acos tubos e orificios de descarga da parede com diametro equivalente à saída de ar (falange de união).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possível de curvas (ângulo máximo da curva: 90^ ).
! Evitar alteracoes drásticas da�� do tubo (diametro).
! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilité.

FILTRANTE OU ASPIRANTE?

O seu exaustor está pronto para serutilrado na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACCESSORIO apropriad.

Verifique nas primeiras páginas deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separatamente.

Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇAO!

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adicional à base de carvão ativado.

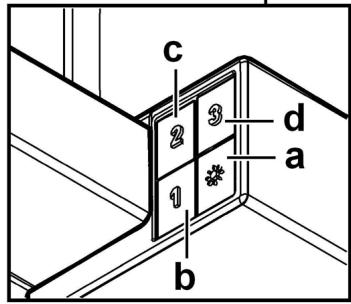

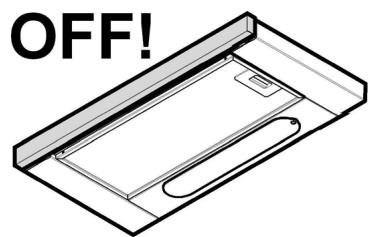

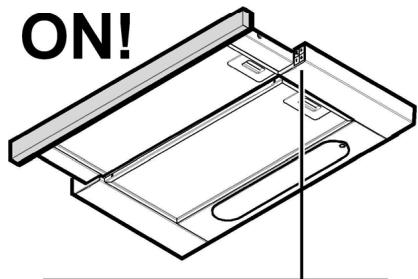

COMANDOS

O exaustor vem equipado com um pailen de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. Interruptor luz ON/OFF
b. Interruptor OFF/velocidade 1
c. SeLECTIONA 2
d. Selecção velocidade 3

MANUTENÇAO

Limpeza

Para a limpeza,'utilizar um pano humedecido com detergentes liquidos neutros.

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura.

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O FILTER METÁLICO para a gordura pode perdcer cor com as lavagens na máquina da louça,mas as suas caracteristicas de filtração não se alteram.

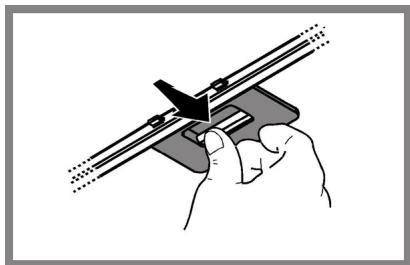

Para desmontar o FILTER antigordura puxe o puxador de libertação com mola.

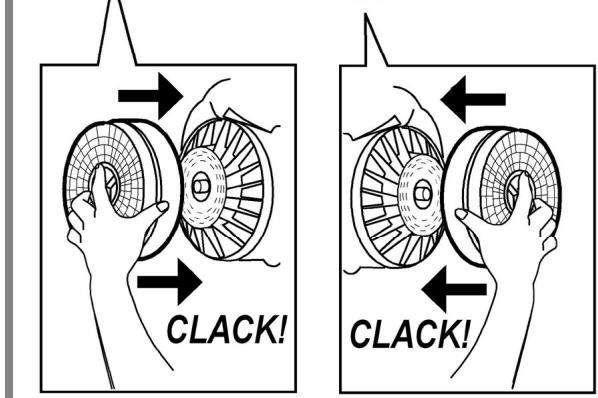

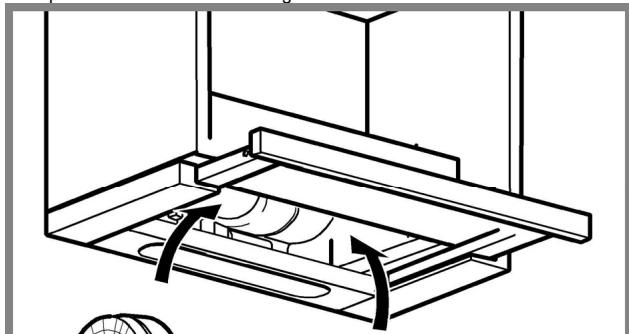

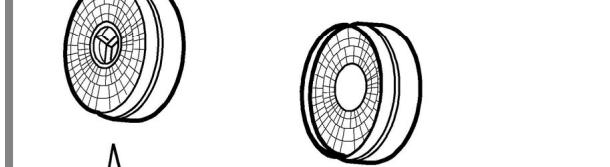

Manutenção do FILTER a carvão

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A saturação do FILTER de carvãoativado verifica-se antes um uso mais ou menos prolongado, em funcção do tipo de cozedura e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substitui r o cartucho no maximo a cada 4 meSES.

Não pode ser lavado ou regenerado.

Tire os filtres anti-gordura.

Aplique um filtro a carvalo por lado e encaixe no exaustor.

Coloque novamente os filtros anti-gordura

Substituição das lampadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certificque-se que está frias.

Utilizar apenas lampadas LED de 2,5W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1e").

ELIMINACHAO

O símbolo —— no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de despedimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em��o por mais elescretos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situções extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de conduitas indicado neste manual para optimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Servço de Assistência efetuar seguiços controlos simples:

Se o exaustor nao funciona:

Vericarque:
- não há errúçao de corrente.
- foi selecionada uma velocidade.

Se o exaustor tiver umap performance frac:

Verificar que:
- A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
- O fogão é suficientemente arejado para permitir uma tomada de ar.
- O filtro de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o funciona normal:

Verificar que:
- não há err precipo de corrente.
- o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retiring a ficha para desigá-lo por um breve periodo da rede electrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência Tecnica. Se o problema deestruturação persistir, contacte o service de assistência.

DADOS TECNICOS

Modelo HAH 65 F LB X

Altura 18 (+3,1) cm

Largura 59,8 cm

Profundidade 30-45,5 cm

Peso bruto 7,5 Kg

do tubo de exaustao 15cm

Esteaporehfoiconcebido emconformidadecomos:

• Directa "Baixa Tensao" 2014/35/EU (26-02-2014)
• Direcva "EMC" 2014/30/EU (26-02-2014)

Componentes não foramecidas com o produits.
