HHVP 6.6F LM K - Exaustor de cozinha HOTPOINT - Manual de utilização gratuito

Tipo de produto	Coifa de exaustão
Marca	Hotpoint
Modelo	HHVP 6.6F LM K
Altura (mín - máx)	71 - 104.5 cm
Largura	79.5 - 104.5 cm (conforme versão)
Profundidade	59.8 cm
Diâmetro do duto de exaustão	15 cm
Alimentação elétrica	220-240 V ~ 50 Hz
Potência do motor	Não especificada (estimativa ~200 W)
Iluminação	LED, substituição por serviço autorizado
Comandos	Sensíveis ao toque, 3 velocidades de aspiração + intensivo temporizado
Temporizador	Desligamento programado (5 min)
Filtro anti-gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Opcional (recirculação), substituição a cada 4 meses
Distância mínima de cozimento	45 cm (elétrico) / 65 cm (gás)
Função de segurança	Desligamento automático em caso de superaquecimento
Instalação	Exaustão externa ou recirculação (kit não fornecido)
Peso estimado	Aproximadamente 15 kg
Índice de reparabilidade	Não especificado (estimativa 7/10)

Perguntas frequentes - HHVP 6.6F LM K HOTPOINT

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico deve ser limpo uma vez por mês à mão ou na máquina de lavar louça (ciclo rápido, baixa temperatura). Use detergentes não agressivos. Para desmontá-lo, puxe a alavanca de liberação com mola.

Quando substituir o filtro de carvão?

O filtro de carvão (se instalado) deve ser substituído a cada 4 meses no máximo. Não pode ser limpo nem regenerado. O sinal de saturação aparece no painel de controle.

Como alternar para o modo de recirculação (versão filtrante)?

Para usar a coifa na versão filtrante, você deve instalar um kit de acessórios com um filtro de carvão. Siga as instruções do manual. Se o filtro de carvão já estiver incluso, pode ser pré-instalado.

O que fazer se a coifa não funcionar mais?

Verifique primeiro se a alimentação elétrica está conectada e se uma velocidade está selecionada. Se o problema persistir, desconecte a coifa por 5 segundos e reconecte. Entre em contato com o serviço de atendimento ao cliente se necessário.

Como ajustar o temporizador de desligamento automático?

Pressione a tecla desligamento programado (T5) para ativar um desligamento programado da velocidade de aspiração após aproximadamente 5 minutos. O indicador pisca durante a contagem regressiva.

Qual é a distância mínima entre a coifa e a mesa de cozimento?

A distância mínima é de 45 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Respeite as instruções do fabricante do fogão se especificarem uma distância maior.

Como substituir uma lâmpada LED?

As lâmpadas LED só podem ser substituídas por um centro de serviço autorizado. Entre em contato com o serviço de atendimento ao cliente para obter peças de reposição e realizar o reparo.

O que significa o indicador piscando no painel?

Um indicador piscando indica a saturação do filtro de gordura (manutenção necessária) ou a saturação do filtro de carvão (se ativado). Após limpeza ou substituição, redefina o sinal pressionando longamente a tecla 3.

Posso usar a coifa sem as lâmpadas instaladas?

Não, nunca use a coifa sem as lâmpadas corretamente montadas, pois isso apresenta risco de choque elétrico. As lâmpadas devem estar no lugar para garantir a segurança.

Como reduzir o ruído da coifa?

Use a coifa na velocidade mínima durante o cozimento e deixe-a funcionar por alguns minutos depois. Certifique-se de que o duto de exaustão tem o diâmetro recomendado (15 cm) e que as curvas são limitadas para minimizar o ruído.

MANUAL DE UTILIZADOR HHVP 6.6F LM K HOTPOINT

PT Instruções de uso

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

- As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.

- À limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

- O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

- O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

- A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

- É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

- Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
  ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos
• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de

parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado.

ATENÇÃO! Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente.

Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo externo ou através dum sistema de comando à distância separado.
Este aparelho não se destina ao uso profissional. Não utilizar o aparelho ao ar livre.
Para evitar o risco de ferimentos pessoais, o aparelho deve ser movido e instalado por duas ou mais pessoas.
A instalação - incluindo também quaisquer conexões para fornecimento de água (caso previsto) e as ligações elétricas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez concluída a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para evitar o risco de asfixia.

Não utilizar o aparelho quando estiver molhado ou descalço.

Nunca utilizar um aparelho de limpeza a vapor para limpar o aparelho - risco de choque elétrico.

O material de embalagem é 100% reciclável e está marcado com o símbolo da reciclagem

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
  • Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.
• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.
• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação

elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, ligue os cabos de acordo com a tabela seguinte:

Tensão da rede elétrica e frequência

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR

(para as versões apsirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado.
! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C).
! Evitar alterações drásticas da seção do tubo (diâmetro).
! Caso estas normas não sejam respeitadas a empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE ?

! O seu exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

COMANDOS

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

T1

T2

T3

T4

T5

Para selecionar as funções do exaustor é suficiente tocar delicadamente as teclas de comando:

T1. Tecla de Aumento da velocidade (potência) de aspiração:

T2. Tecla de diminuição da velocidade (potência) de aspiração.

T3. Tecla ON/OFF exaustor

T4. Tecla ON/OFF luz

T5. Tecla ON/OFF desligamento programado:

Programa o desligamento da velocidade (potência) de aspiração ativa após, aproximadamente, 3 minutos.

1. OFF / Tecla de redução da velocidade (potência) de aspiração

2. ON / Tecla de aumento da velocidade (potência) de aspiração

Nota: a velocidade (potência) de aspiração intensiva e cronometrada e dura 5 minutos (o indicador c pisca); após o qual o exaustor volta para a velocidade (potência) de aspiração 2.

1. Tecla ON/OFF timer: atrasa em 5 minutos a desativação da velocidade (potência) de aspiração selecionada.

Nota: esta tecla é usado também para a função "Reiniciar assinalação saturação filtro".

1. Tecla ON/OFF Iuz

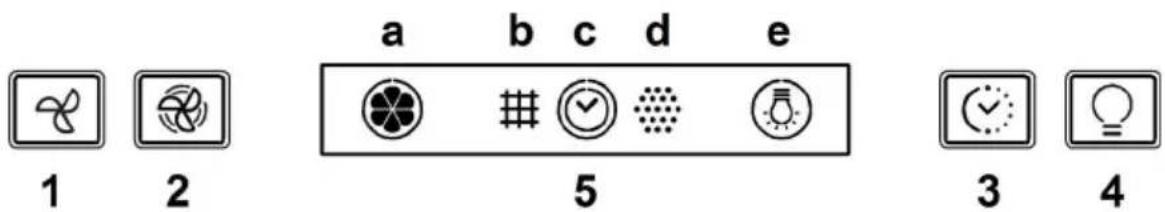

2. Display, mostra:

a. Velocidade (potência) de aspiração: o indicador roda em base a velocidade (potência) de aspiração selecionada.

Função segurança: o indicador pisca.

b. Saturação do filtro antigordura: se acende quando e solicitada a manutenção do filtro.

c. Timer.

d. Saturação do filtro ao carbono ativo: se acende quando e solicitada a manutenção do filtro.

Nota: esta função e normalmente desativada e é ativada só se o exaustor e utilizado em versão filtrante (com o filtro ao carbono montado).

Para fazer isso, proceda da seguinte forma:

• Desligar o exaustor.
• Pressionar ao menos tempo as teclas 1 e 3 e mantê-las pressionadas até que o indicador não pare de piscar (indicador desativado) e se ascende a luz fixa (indicador ativado)
• Soltar as teclas.

Para desativá-la, repetir o procedimento: o indicador passa da luz fixa (indicador ativado) ao pisca (indicador desativado)

e. Iluminação.

Função segurança

O exaustor é dotado de um sensor que, em caso de imprevisto aumento da temperatura, ativa a aspiração até quando a temperatura se abaixo significativamente.

Reiniciar a assinalação de saturação do filtro

Depois de feita a manutenção do filtro, pressionar a tecla 3 mantendo pressão até que o indicador não se apague.

T1

T2

T3

T4

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidade 1
T3. Seleção velocidade 2
T4. Seleção velocidade 3

MANUTENÇÃO

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Painel perimetral de aspiração

Limpar o painel perimetral de aspiração com a mesma frequência do filtro anti-gordura, usar um pano e um detergente líquido não muito concentrado. Nunca utilizar substâncias abrasivas.

Manutenção dos filtros anti-gordura

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram.

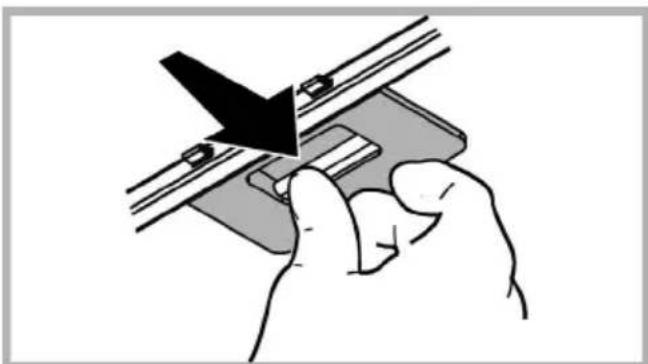

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtro a carvão

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

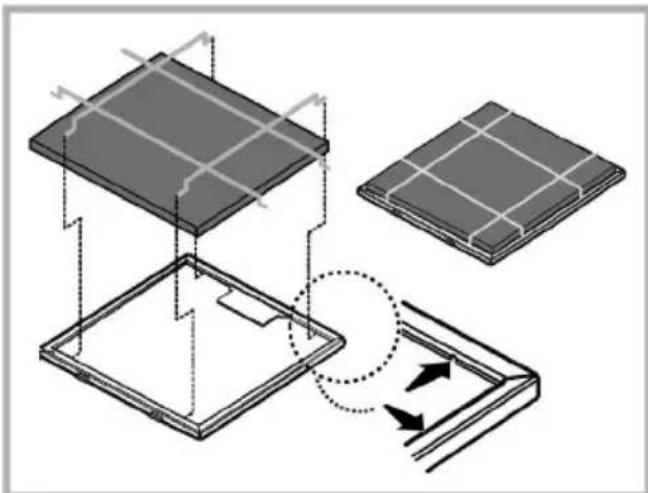

Filtro almofadado (em dotação com o produto).

O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

O filtro almofadado pode ser substituído com o Filtro de carvão circular.

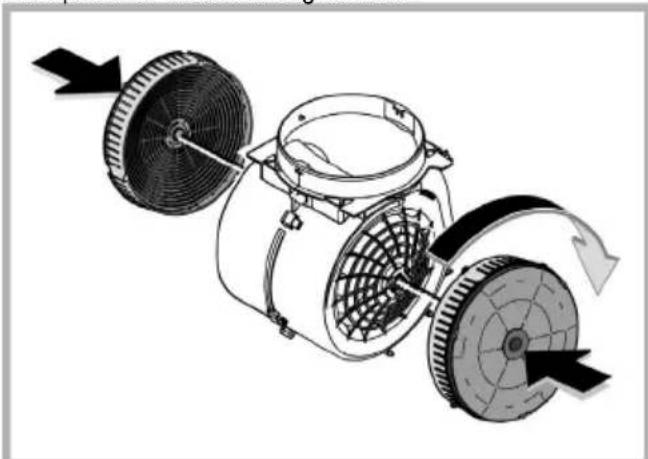

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grelhas de protecção do impulsor do motor, depois disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

NÃO pode ser lavado ou regenerado.

Substituição das lâmpadas

A coifa è dotada de um sistema de iluminação baseada na tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição das lâmpadas, contatar o centro de serviço autorizado de peças de reposição.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenhao o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efectuar seguintes controlos simples:

- Se o exaustor não funcionar:

Verificar que:

• não há interrupção de corrente.
• foi seleccionada uma velocidade.

• Se o exaustor tiver uma performance fraca:

Verificar que:

• A velocidade do motor seleccionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogão é suficientemente arejado para permitir uma tomada de ar.
• O filtro de carvão não está gasto (exaustor em versão filtrante).

• Se o exaustor desligar durante o funcionamento normal:

Verificar que:

• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Altura (cm)		Largura (cm)	Profundidade (cm)	∅ do tubo de escape (cm)
	71-104,5	59,8	32,6	15
	79,5-104,5
	71-104,5	79,8	32,6	15
	79,5-104,5

Componentes não fornecidas com o produto.

Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produto e os Dados Energéticos:

• Visitando o nosso website docs.hotpoint.eu
• Utilizando o código QR

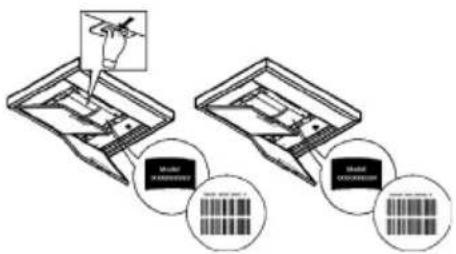

• Em alternativa, contacte o nosso Serviço Pós-venda (através do número de telefone contido no livrete da garantia). Ao contactar o nosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identificação do seu produto.

ANOMALÍAS DE FUNCIONAMIENTO

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO
