Vrsta izdelka	Napa
Znamka	Hotpoint
Model	HHVP 6.6F LM K
Višina (min - max)	71 - 104.5 cm
Širina	79.5 - 104.5 cm (odvisno od različice)
Globina	59.8 cm
Premer odvodne cevi	15 cm
Električni napajalnik	220-240 V ~ 50 Hz
Moč motorja	Ni določena (ocenjeno ~200 W)
Osvetlitev	LED, zamenjava pri pooblaščenem servisu
Upravljanje	Dotik, 3 hitrosti sesanja + časovno omejen intenzivni način
Časovnik	Programabilni zakasnitveni izklop (5 min)
Filter proti maščobi	Kovinski, pralen v pomivalnem stroju
Ogljeni filter	Izbirno (recirkulacija), zamenjava vsake 4 mesece
Minimalna razdalja do kuhališča	45 cm (električna) / 65 cm (plin)
Varnostna funkcija	Samodejni izklop ob pregrevanju
Namestitev	Zunanji odvod ali recirkulacija (komplet ni priložen)
Ocenjena teža	Približno 15 kg
Indeks popravljivosti	Ni določeno (ocenjeno 7/10)

Pogosto zastavljena vprašanja - HHVP 6.6F LM K HOTPOINT

Kako očistiti filter proti maščobi?

Kovinski filter proti maščobi je treba čistiti enkrat na mesec ročno ali v pomivalnem stroju (hiter cikel, nizka temperatura). Uporabite neagresivna čistila. Za odstranitev potegnite vzmetni ročaj.

Kdaj je treba zamenjati ogljeni filter?

Ogljeni filter (če je nameščen) je treba zamenjati največ vsake 4 mesece. Ni ga mogoče očistiti ali regenerirati. Signal nasičenosti se prikaže na nadzorni plošči.

Kako preklopiti v način recirkulacije (filtrirna različica)?

Če želite uporabljati napo v filtrirni različici, morate namestiti komplet dodatkov z ogljenim filtrom. Sledite navodilom v priročniku. Če je ogljeni filter že priložen, je lahko prednameščen.

Kaj storiti, če napa ne deluje več?

Najprej preverite, ali je električni vključek priključen in ali je izbrana hitrost. Če težava ostane, izključite napo za 5 sekund in jo ponovno vključite. Po potrebi se obrnite na servis.

Kako nastaviti časovnik samodejnega izklopa?

Pritisnite tipko programirani izklop (T5), da aktivirate zakasnitveni izklop sesalne hitrosti po približno 5 minutah. Indikator med odštevanjem utripa.

Kakšna je minimalna razdalja med napo in kuhališčem?

Minimalna razdalja je 45 cm za električne kuhalne plošče in 65 cm za plinske ali mešane kuhalne plošče. Upoštevajte navodila proizvajalca kuhalne plošče, če določajo večjo razdaljo.

Kako zamenjati LED lučko?

LED luči lahko zamenja le pooblaščeni servisni center. Obrnite se na servis za rezervne dele in popravilo.

Kaj pomeni utripajoča lučka na plošči?

Utripajoča lučka označuje bodisi nasičenost maščobnega filtra (potrebno vzdrževanje) bodisi nasičenost ogljenega filtra (če je aktiviran). Po čiščenju ali zamenjavi ponastavite signal tako, da dolgo pritisnete tipko 3.

Ali lahko uporabljam napo brez nameščenih luči?

Ne, napo nikoli ne uporabljajte brez pravilno nameščenih luči, ker to predstavlja nevarnost električnega udara. Luči morajo biti nameščene za zagotavljanje varnosti.

Kako zmanjšati hrup nape?

Med kuhanjem uporabljajte napo pri najnižji hitrosti in jo pustite delovati še nekaj minut po kuhanju. Prepričajte se, da ima odvodna cev priporočen premer (15 cm) in da so kolena omejena, da zmanjšate hrup.

NAVODILA ZA UPORABO HHVP 6.6F LM K HOTPOINT

SL Navodila za uporabo

Kružni karbonski filtar

T4. Tlačidlo ON/OFF svetlo

• Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.
• Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice.
• Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen će jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.

- Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora.

- Ko se kuhinjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

- Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.

- Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.

- Pod napo je strogo prepovedana priprava flambiranih jedi.

- Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POŽOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

- Naprave ne priključujte na električno omrežje, dokler inštalacija ni v celoti zaključena.

- Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.

- Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

⚠ POZÓR! Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.

• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen će je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

⚠ POZOR! Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Otroci, mlajši od 3 let, ne smejo biti v bližini aparata. Brez stalnega nadzora odrasle osebe napravo hranite izven dosega otrok, mlajših od 8 let.

POZOR: aparat ni namenjena za upravljanje z zunanjo napravo ali ločenim sistemom za daljinsko upravljanje.
Ta aparat ni namenjen za profesionalno uporabo. Aparata ne uporabljajte na prostem.
Da bi se izognili nevamosti telesnih poškodb, morata aparat premikati in nameščati dve ali več oseb.
Montaža zajema tudi priklop morebitnih vodovodnih priključkov (če so predvideni), električno povezavo in posege popravil mora

opraviti usposobljeno osebje.

Po opravljeni montaži shranite embalažni material (plastične dele, stiropor itd.) izven dosega otrokom, da se izognete tveganju zadušitve.

Aparata ne uporabljajte, če ste mokri ali bosi.

Aparata nikoli ne uporabljajte za čiščenje s paro - tveganje električnega udara.

Embalažni material je mogoče 100% reciklirati in je označen s simbolom recikliranja

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovomost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode.
• Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

- Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 45cm pri električnih štedilnikih in 65cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

ELEKTRIČNA POVEZAVA

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji.

⚠ POZOR! Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Če kabel ni opremljen z vtičem, vodnike povežite skladno z naslednjo tabelo:

Omrežna napetost in frekvenca

Glejte vrednost, ki je navedena na etiketi z lastnostmi na notranji strani nape.

Povezava vodnikov

Zamenjava napajalnega kabla

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

PRAZNJENJE ZRAKA

(za odzračevalne različice)

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje uèinkov sesanja in moèno poveèala hrupnost.

Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina.
! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°).
! Izogibajte se izrazitim spremembam smeri cevovoda.
! Podjetje zavrača vsakršno odgovornost za posledice, ki bi izvirale iz neupoštevanja določil.

FILTRIRNA ALI ODZRAČEVALNA NAPRAVA?

! Vaša napa je namenjena za uporabo v odzračevalni različici.

Za uporabo nape v obtočni različici je treba vgraditi ustrezno DODATNO OPREMO.

Na začetnih straneh tega priročnika preverite, ali je dodatna oprema že priložena oziroma ali jo je treba kupiti posebej.

Opomba: V primeru, da je oprema priložena, je v nekaterih primerih dodatni filtrirni sistem na osnovi aktivnega oglja lahko že nameščen na napi.

Informacije glede predelave odzračevalne različice nape v obtočno različico so že zajete v tem priročniku.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

⚠️ POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

STIKALA

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

T1

T2

T3

T4

T5

Za izbiro funkcij nape zadostuje že rahel pritisk na stikala:

T1. Tipka za povečanje hitrosti (moči) sesanja:
T2. Tipka za zmanjšanje hitrosti (moči) sesanja
T3. Tipka za vklop/izklop nape
T4. Tipka za vklop/izklop luči
T5. Tipka vklop/izklop zakasnitve izklopa nape: Program za izklop hitrosti (moči) aktivnega sesanja po približno 3 minutah.

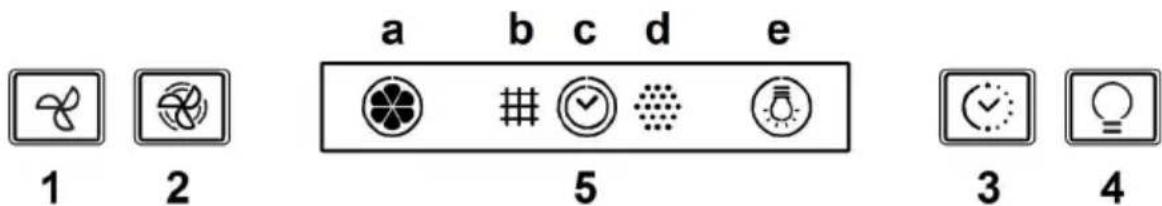

1. OFF/Tipka za nadzor hitrosti (moči) sesanja

2. ON/Tipka za nadzor hitrosti (moči) sesanja

Opomba: hitrost (moč) močnega sesanja je časovno nastavljena in traja 5 minut (lučka c utripa); po izteku 5 minut se bo napa samodejno preklopila na hitrost (moč) sesanja 2.

1. Tipka časovne nastavitve ON/OFF: za 5 minut zamakne izklop izbrane hitrosti (moči) sesanja.

Opomba: to tipko uporabljamo tudi za funkcijo »Ponastavitev opozorilnika o zasičenosti filtra«.

1. Tipka ON/OFF za vklop/izklop lučke

2. Zaslon prikazuje:

a. Hitrost (moči) sesanja: indikator se vrti v skladu z izbrano hitrostjo (močjo) sesanja.

Varnostna funkcija: opozorilna lučka utripa.

b. Zasičenost maščobnega filtra: prižge se, ko je podana zahteva po servisiranju filtra.

c. Časovna nastavitev.

b. Zasičenost filtra z aktivnim ogljem: prižge se, ko je podana zahteva po servisiranju filtra.

Opomba: ta funkcija je običajno izključena in se vklopi le, će se napa uporablja v obtočni različici (z vgrajenim oglenim filtrom).

V tem primeru izvedite sledeče korake:

Pritisnite za izklop nape.

- Hkrati pritisnite tipki 1 in 3 ter ju stiskajte, dokler opozorilna lučka ne neha utripati (izklop opozorilne lučke) in se trajno prižge fiksna lučka (vklop opozorilne lučke).

- Sprostite tipki.

Za izklop ponovite postopek: opozorilna lučka preide iz stalno prižganega stanja (vklop opozorilne lučke) v utripanje (izklop opozorilne lučke).

e. Osvetlitev.

Varnostna funkcija

Napa je opremljena s senzorjem, ki v primeru povečanja temperature vklopi sesanje, ki deluje, dokler se temperatura občutno ne zniža.

Ponastavitev opozorilnika o zasičenosti filtra

Po servisnem posegu na filtru pritisnite tipko 3 in jo držite stisnjeno, dokler se opozorilna lučka ne izklopi.

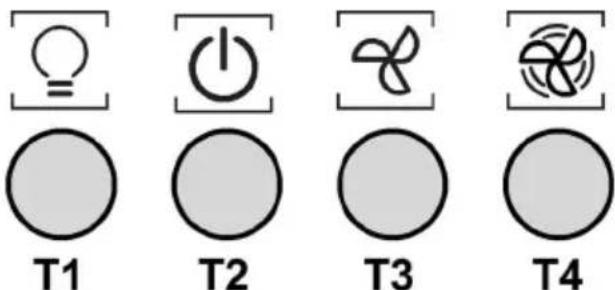

T1. Stikalo za luč ON/OFF.

T2. Stikalo OFF/hitrost 1

T3. Izbira hitrosti 2

T4. Izbira hitrosti 3

VZDRŽEVANJE

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Perimetralna sesalna plošča

Perimetralno sesalno ploščo očistite v istih časovnih presledkih maščobnega filtra, pri tem uporabljajte krpo in razredčen tekoči detergent. Uporaba abrazivnih snovi je prepovedana

Vzdrževanje maščobnih filtrov

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

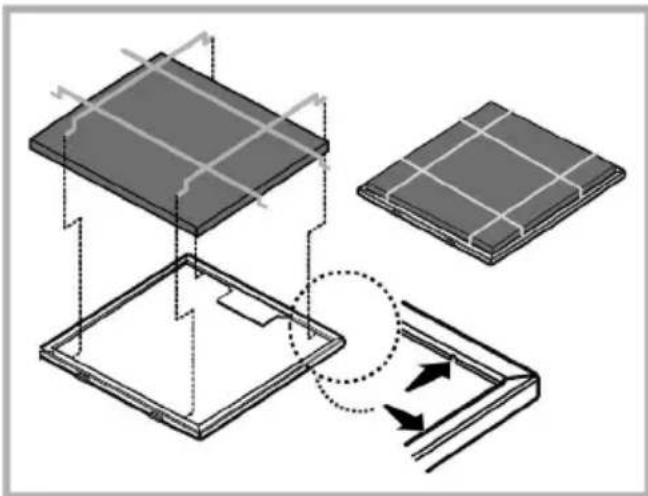

Vzdrževanje oglenega filtra

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Tračni filter (priložen izdelku).

Ogleni filter se lahko opere vsake dva meseca (ali takrat, ko sistem, ki zaznava zasičenost filtrov – će je na modelu, ki je v vaši lasti, predviden – opozori na to potrebo), v topli vodi in z ustreznimi detergenti oziroma v pomivalnem stroju pri 65°C (v primeru pranja v pomivalnem stroju izvedite popolni cikel brez posode v stroju).

Odstranite odvečno vodo, ne da bi pri tem poškodovali filter, nato pa filter postavite za deset minut v pečico, segreto na 100°C, da se povsem posuši. Blazino filtra zamenjajte vsaka tri leta, ali ko se tkanina poškoduje.

Tračni filter se lahko zamenja s krožnim filtrom na aktivno oglje.

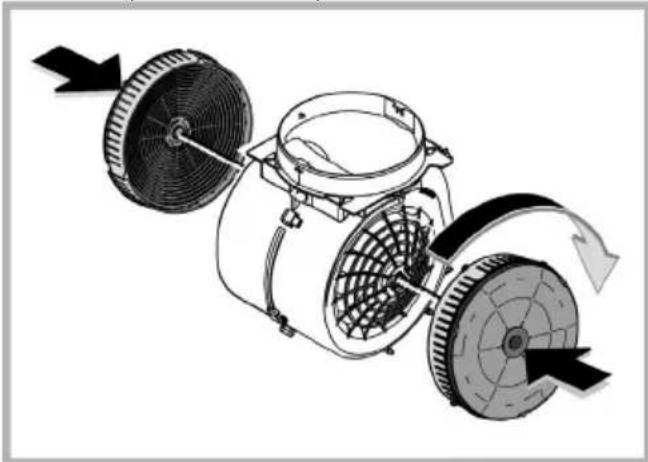

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca. Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji. LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na pooblaščenega serviserja in prodajalca rezervnih delov.

ODLAGANJE

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirmi center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

MOTNJE PRI DELOVANJU

Če se vam zdi, da določen element ne deluje, opravite najprej naslednje kontrole, preden pokličete na pomoč servisno službo:

- Če napa ne deluje:

Preverite, da:

• ni prekinjeno električno napajanje.
• je izbrana želena hitrost.

• Če napa neučinkovito deluje:

Preverite, da:

- izbrana hitrost motorja zadostuje za prisotno količino dima in pare;

• je kuhinjski prostor dovolj prezračevan in omogoča zadostno količino dovajanega zraka.
• ogleni filter ni obrabljen (obtočna različica nape).

- Če se je napa med običajnim delovanjem zaustavila:

Preverite, da:

- ni prekinjeno električno napajanje.

- enopolno izklopno stikalo ni sproženo.

V primeru nepravilnega delovanja, še preden stopite v stik s servisno službo, najprej za vsaj 5 sek. izključite napravo iz električnega omrežja, tako da kabel izvlečete iz vtičnice in ga nato ponovno priključite. V primeru, da se nepravilno delovanje ni odpravljeno, se obrnite na servisno službo.

TEHNIČNI PODATKI

Višina (cm)		Širina (cm)	Globina (cm)	∅ cevi odzračevanja (cm)
	71-104,5	59,8	32,6	15
	79,5-104,5
	71-104,5	79,8	32,6	15
	79,5-104,5

Prenesite si varnostna navodila, priročnik za uporabo, tehnični list in energijske podatke:

• Obiščite spletno stran docs.hotpoint.eu
• Uporabite kodo QR
• Ali, kontaktirajte servisno službo (telefonska številka je navedena na garancijski knjižici). Ob stiku s servisno službo navedite kode, ki so prisotne na identifikacijski tablici izdelka.
