Vrsta izdelka	Napa (vgradna)
Znamka	Hotpoint
Model	HHVP 8.7F LT K
Širina (cm)	87
Globina (cm)	50
Višina (cm)	Nastavljiva, min 60
Teža (kg)	15
Napajanje	220-240 V, 50/60 Hz
Moč motorja (W)	200
Odvod zraka (m³/h)	650
Raven hrupa (dB)	65
Energetski razred	A
Vrsta upravljanja	Elektronski tipkovni gumbi
Osvetlitev	2 x LED
Filtri	Aluminijasti filter za maščobe, opcijski ogljeni filter
Premer cevi (mm)	150
Montaža	Stenska ali pod omaro
Funkcije	Odvod, recirkulacija
Hitrosti	3 + intenzivna
Čiščenje maščobnega filtra	Primerno za pomivalni stroj
Zamenjava ogljenega filtra	Vsakih 4-6 mesecev

Pogosto zastavljena vprašanja - HHVP 8.7F LT K HOTPOINT

Kako namestiti napo Hotpoint HHVP 8.7F LT K?

Namestitev mora opraviti usposobljen strokovnjak. Zagotovite, da je napa varno nameščena na priporočeni višini (65-75 cm nad električnim štedilnikom, 75-85 cm nad plinskim štedilnikom). Uporabite ustrezne cevi za način odvoda ali namestite ogljene filtre za recirkulacijo.

Kako očistiti maščobne filtre?

Odstranite aluminijaste maščobne filtre in jih operite v topli vodi z milom ali v pomivalnem stroju pri nizki temperaturi. Pred ponovno namestitvijo jih temeljito posušite.

Kako zamenjati ogljeni filter?

Za način recirkulacije zamenjajte ogljeni filter vsakih 4-6 mesecev ali pogosteje, če močno kuhate. Odstranite maščobni filter, nato izvlecite stari ogljeni filter in vstavite novega.

Kakšen je odvod zraka?

Napa Hotpoint HHVP 8.7F LT K ima največji odvod zraka 650 m³/h, primeren za srednje do velike kuhinje.

Ali lahko napo uporabljam v načinu recirkulacije?

Da, napa podpira tako način odvoda kot recirkulacije. Za recirkulacijo morate namestiti ogljene filtre (prodajajo se ločeno).

Kako zamenjati LED luči?

LED luči so vgrajene in jih mora zamenjati usposobljen tehnik. Obrnite se na servis Hotpoint za pomoč.

Zakaj je napa hrupna?

Raven hrupa do 65 dB je normalna pri največji hitrosti. Prepričajte se, da je napa pravilno nameščena in da cevi niso zamašene. Redno čistite filtre za zmanjšanje hrupa.

Kakšno je garancijsko obdobje?

Nape Hotpoint običajno prihajajo s 2-letno garancijo proizvajalca. Registrirajte izdelek na spletu za podaljšanje kritja.

Kako ponastaviti alarm filtra?

Po čiščenju ali zamenjavi filtrov pritisnite in držite gumb za ponastavitev 3 sekunde, dokler kontrolna lučka ne ugasne.

Krmilni gumbi se ne odzivajo. Kaj storiti?

Preverite napajanje in ponastavite napo tako, da za nekaj minut izključite glavno napajanje. Če težave ne odpravite, se obrnite na servis Hotpoint.

NAVODILA ZA UPORABO HHVP 8.7F LT K HOTPOINT

Kružni karbonski filtar

Iskopčajte aparat s električne mreže.

- Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

- Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice.

- Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen će jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanjih nevarnosti.

- Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora.

- Ko se kuhinjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovoli prezračen.

- Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.

- Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.

- Pod napo je strogo prepovedana priprava flambiranih jedi.

- Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

- Naprave ne priključujte na električno omrežje, dokler inštalacija ni v celoti zakliučena.

- Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristoinih kraievnih organov.

- Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajaio naprave, ki delujiejo na plin ali druga goriva.

- Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.

- Nape nikoli ne uporabliaite, će rešetka ni pravilno nameščena!

- Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.

• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposoblieno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izklučno za domačo uporabo.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode.
• Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 55cm pri električnih štedilnikih in 70cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

ELEKTRIČNA POVEZAVA

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Zamenjava napajalnega kabla

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

PRAZNJENJE ZRAKA

(za odzračevalne različice)

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje uėinkov sesanja in moėno poveėala hrupnost.

Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina.

! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°).

! Izogibajte se izrazitim spremembam smeri cevovoda.

! Podjetje zavrača vsakršno odgovornost za posledice, ki bi izvirale iz neupoštevanja določil.

FILTRIRNA ALI ODZRAČEVALNA NAPRAVA?

! Vaša napa je namenjena za uporabo v odzračevalni različici.

Za uporabo nape v obtoční različici je treba vgraditi ustrezno DODATNO OPREMO. Na začetnih straneh tega priročnika preverite, ali je dodatna oprema že priložena oziroma ali jo je treba kupiti posebej.

Opomba: V primeru, da je oprema priložena, je v nekaterih primerih dodatni filtrirni sistem na osnovi aktivnega oglja lahko že nameščen na napi.

Informacije glede predelave odzračevalne različice nape v obtočno različico so že zajete v tem priročniku.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

STIKALA

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

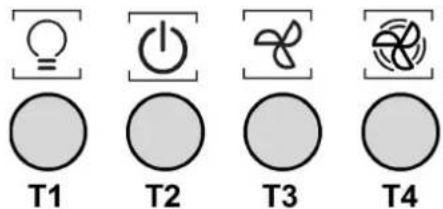

Modeli z mehansko stikalno enoto

HHVP 6.6F LM K - HHVP 63F LM W HHVP 63F LM CF

T1. Stikalo za luč ON/OFF.
T2. Stikalo OFF/hitrost 1
T3. Izbira hitrosti 2
T4. Izbira hitrosti 3

Modell s stikalno enoto SOFT-TOUCH

HHVP 8.7F LT K

Za izbiro funkcij nape zadostuje že rahel pritisk na stikala:

a. Tipka za povečanje hitrosti (moči) sesanja:
b. Tipka za zmanjšanje hitrosti (moči) sesanja
c. Tipka za vklop/izklop nape
d. Tipka za vklop/izklop luči
e. Tipka vklop/izklop zakasnitve izklopa nape:

Program za izklop hitrosti (moči) aktivnega sesanja po približno 3 minutah.

VZDRŽEVANJE

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠĆENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Perimetralna sesalna plošča

Perimetralno sesalno ploščo očistite v istih časovnih presledkih maščobnega filtra, pri tem uporabljajte krpo in razredčen tekoči detergent. Uporaba abrazivnih snovi je prepovedana

Vzdrževanje maščobnih filtrov

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zasičenost filtrov – će je na modelu, ki je v vaši lasti, predviden – opozori na to potrebo), z ne agresivnimi detergenti, ročno ali v pornivalnem stroju pri nizki temperaturi s kratkim cklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Vzdrževanje oglenega filtra

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem se običajno zamaši po bolj ali manj dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj vsake štiri mesece (ali kadar je to razvidno iz sistema za ugotavljanje zamašitve filtrov, će je to predvideno na vašem modelu). Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca. Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na pooblaščenega serviserja in prodajalca rezervnih delov.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪️ 🚪>

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah.

Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

MOTNJE PRI DELOVANJU

Če se vam zdi, da določen element ne deluje, opravite najprej naslednje kontrole, preden pokličete na pomoč servisno službo:

- Če napa ne deluje:

Preverite, da:

- ni prekinjeno električno napajanje.

- je izbrana želena hitrost.

- Če napa neučinkovito deluje:

Preverite, da:

- izbrana hitrost motorja zadostuje za prisotno količino dima in pare;

- je kuhinjski prostor dovolj prezračevan in omogoča zadostno količino dovajanega zraka.

- ogleni filter ni obrabljen (obtočna različica nape).

- Če se je napa med običajnim delovanjem zaustavila:

Preverite, da:

- ni prekinjeno električno napajanje.

- enopolno izklopno stikalo ni sproženo.

V primeru nepravilnega delovanja, še preden stopite v stik s servisno službo, najprej za vsaj 5 sek. izključite napravo iz električnega omrežja, tako da kabel izvlečete iz vtičnice in ga nato ponovno priključite. V primeru, da se nepravilno delovanje ni odpravljeno, se obrnite na servisno službo.

TEHNIČNI PODATKI

Model	Višina (cm)	Širina (cm)	Globina (cm)	∅ cevi odzračevanja (cm)
HHVP 6.6F LM K HHVP 63F LM W HHVP 63F LM CF	69 -104 60	18,9	15-12,5-12
HHVP 8.7F LT K	69 -104	80	18,8	15-12,5-12

Glej ploščico lastnosti o energetski izgubi in absorpcijski izgubi sijalke.

Komponente niso priložene izdelku
