HHVP 8.7F LT K - Kjøkkenvifte HOTPOINT - Gratis bruksanvisning og manual

Produkttype	Kjøkkenhette (innebygd)
Merke	Hotpoint
Modell	HHVP 8.7F LT K
Bredde (cm)	87
Dybde (cm)	50
Høyde (cm)	Justerbar, min 60
Vekt (kg)	15
Strømforsyning	220-240 V, 50/60 Hz
Motoreffekt (W)	200
Uttrekkshastighet (m³/h)	650
Støynivå (dB)	65
Energiklasse	A
Kontrolltype	Elektroniske trykknapper
Belysning	2 x LED
Filtre	Aluminium fettfilter, valgfritt kullfilter
Kanal diameter (mm)	150
Installasjon	Veggmontert eller under skap
Funksjoner	Utblåsing, resirkulering
Hastigheter	3 + intensiv
Rengjøring av fettfilter	Oppvaskmaskin sikkert
Utskifting av kullfilter	Hver 4-6 måneder

Ofte stilte spørsmål - HHVP 8.7F LT K HOTPOINT

Hvordan installere Hotpoint HHVP 8.7F LT K kjøkkenhette?

Installasjon må utføres av en kvalifisert fagperson. Sørg for at hetten er sikkert montert i anbefalt høyde (65-75 cm over elektrisk komfyr, 75-85 cm over gasskomfyr). Bruk passende kanal for utblåsingsmodus eller installer kullfiltre for resirkulering.

Hvordan rengjøre fettfiltrene?

Fjern aluminiumsfettfiltrene og vask dem i varmt såpevann eller i en oppvaskmaskin på lav temperatur. Tørk dem grundig før du setter dem tilbake.

Hvordan skifte kullfilter?

For resirkuleringsmodus, skift kullfilter hver 4-6 måneder eller oftere ved mye matlaging. Fjern fettfilteret, skyv deretter ut det gamle kullfilteret og sett inn et nytt.

Hva er uttrekkshastigheten?

Hotpoint HHVP 8.7F LT K har en maksimal uttrekkshastighet på 650 m³/h, egnet for middels til store kjøkken.

Kan jeg bruke hetten i resirkuleringsmodus?

Ja, hetten støtter både utblåsings- og resirkuleringsmodus. For resirkulering må du installere kullfiltre (selges separat).

Hvordan skifte LED-lysene?

LED-lysene er integrerte og bør skiftes av en kvalifisert tekniker. Kontakt Hotpoint kundeservice for hjelp.

Hvorfor er hetten støyende?

Støynivå opptil 65 dB er normalt på maksimal hastighet. Sørg for at hetten er riktig installert og at kanalen ikke er blokkert. Rengjør filtre regelmessig for å redusere støy.

Hva er garantiperioden?

Hotpoint hetter kommer vanligvis med 2 års produsentgaranti. Registrer produktet ditt online for å utvide dekningen.

Hvordan tilbakestille filteralarmen?

Etter rengjøring eller utskifting av filtre, trykk og hold tilbakestillingsknappen i 3 sekunder til indikatorlyset slukker.

Kontrollknappene reagerer ikke. Hva gjør jeg?

Sjekk strømforsyningen og tilbakestill hetten ved å slå av strømmen i noen minutter. Hvis problemet vedvarer, kontakt Hotpoint service.

BRUKSANVISNING HHVP 8.7F LT K HOTPOINT

- Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.

- Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.

- Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.

- Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.

- Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

- Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.

- Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.

- Det er strengt forbudt å lage flambert mat under hetten.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR ÓPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

- Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.

- Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.

- Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.

- Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

- Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.

- Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.

- Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

⚠ VÆR OPPMERKSOM!

- Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.

- Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.

- Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.

- Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.

- Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 55cm når det gjelder elektriske kokeplater og 70cm når det gjelder gassbluss og kombinerte koketopper.

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny.

AVTREKK AV LUFT

(for sugende versjoner)

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et så kort rør som mulig.
I Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°).
! Unngå drastiske endringer i rørets tverrsnitt.
! Selskapet fratar seg eventuelt ansvar dersom slike veiledelser ikke blir tatt i bruk.

! Din hetten er klar for å bli tatt i bruk med sugende funksjon.

For å bruke hetten i med filtrerings funksjon må man ta i bruk tilsvarende EKSTRA UTSTYR.

Vær oppmerksom ved første sider av denne bruksanvisning dersom nødvendig EKSTRA UTSTYR er allerede gitt ved salget eller dersom den må bli kjøpt separat.

Merk: Dersom den er utdelt ved salget i noen tilfeller, filtrering anlegget basert på bruk av aktiv kull kan vær installert på forhånd på hetten. Informasjonene for forandring av hetten fra sugende bruk til filtrerings bruk er allerede skrevet i denne bruksanvisning.

Sugende versjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilslutningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Filtrerende versjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

FUNKSJONER

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

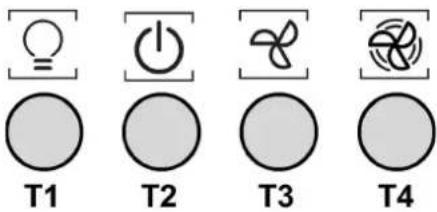

Modeller med mekanisk trykknapp

HHVP 6.6F LM K - HHVP 63F LM W HHVP 63F LM CF

T1. Lysbryter ON/OFF.
T2. Bryter OFF/hastighet 1
T3. Hastighetsvelger 2
T4. Hastighetsvelger 3

Modeller med trykknapp SOFT-TOUCH

HHVP 8.7F LT K

For å velge funksjonene panseret er tilstrekkelige berørings kommandoer:

a. Button økning hastighet (strøm) Suge:
b. Button nedgang hastighet (strøm) vakuum.
c. AV / PÅ-knappen hette
d. ON/OFF lys
e. ON / OFF slå av timeren:

Program slå av hastighet (effekt) av aktivt sug etter ca 3 minutter.

VEDLIKEHOLD

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKT∅Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJ∅RING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Panelet for oppsuging rundt kanten skal rengjøres med samme hyppighet som fettfilteret. Bruk en klut med flytende, ikke for konsentrert rengjøringsmiddel. Bruk aldri slipende rengjøringsmidler.

Vedlikehold av motfettet filteret

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhåndtaket.

Vedlikehold av kull filter

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret mettes etter en mer eller mindre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjøres.

I alle tilfeller er det nødvendig å skifte ut patronen minst hver 4. måned (eller när indikatoren for metning av filteret viser at det er nødvendig, hvis det er en slik indikator på modellen).

Det kan IKKE vaskes eller benyttes om igjen

Sirkulært kullfilter

Drei mot urviseren for å demontere.

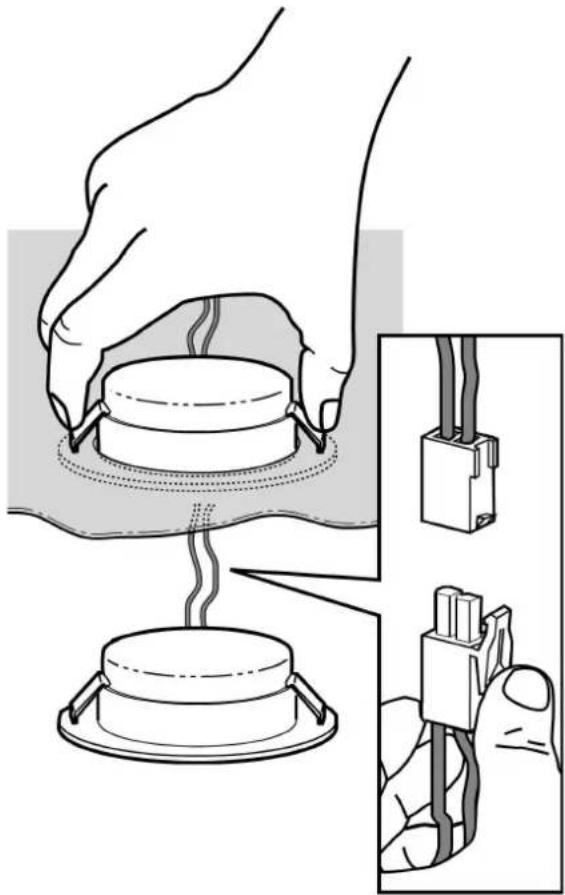

Utbytting av lyspære

Koble ventilatoren fra strømnettet.

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90 %.

Vennligst ta kontakt med autorisert kontor for reservedeler for å bytte ut lyspæren.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-
1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301
- Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. ∅k hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

FEIL VED BRUK

Dersom feil oppstår ved bruk før du tar kontakt med Kunde Service se etter følgende kontroll:

• Dersom hetten ikke virker:
Verifiser at:
- Brudd i strøm forsyning ikke har tatt sted.
- Det har blitt valgst en hastighet.
• Dersom hetten har en lav kapasitet:
Verifiser at:
- Motor hastighet som har blitt valgt er i stand til å fjerne mengden på røyk og damp som er til stede
- Kjøkkenet er ventilert nok for å bidra til et luft oppsuging.
- Kull filter ikke er oppbrukt (ved hetten i filtrerings funksjon.
• Dersom hetten har slott seg av ved vanlig bruk:
Verifiser at:
- Brudd i strøm forsyning ikke har tatt sted.
- Omnipolar av sperre system ikke har aktivert seg.

Dersom det oppstår feil ved vanlig idrifsettelse før du tar kontakt med Kunde Service slå av for minst 5 sec. Strøm forsyning ved å ta ut strøm kontakt og deretter ved å koble den på igjen. Dersom feilet fortsetter ta kontakt med Kunde Service.

TEKNISKE DATA

Modell	Height (cm)	Høyde (cm)	Dyp (cm)	∅ avtrekk rør (cm)
HHVP 6.6F LM K HHVP 63F LM W HHVP 63F LM CF	69 -104 60 18	9 15-12,5-12
HHVP 8.7F LT K	69 -104	80	18,8	15-12,5-12

Se detalje plata for total og lyspære bruk av strøm.

Utstyr som ikke følger ved kjøpet

DA

GENEREL SIKKERHED

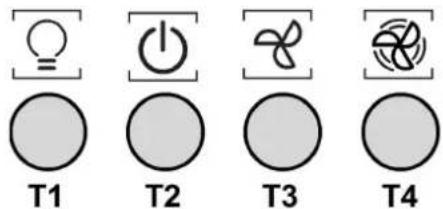

Modeller med mekanisk tastatur
