| Өнім түрі | Аспалы сорғыш (кіріктірілген) |
| Бренд | Hotpoint |
| Модель | HHVP 8.7F LT K |
| Ені (см) | 87 |
| Тереңдігі (см) | 50 |
| Биіктігі (см) | Реттелетін, мин 60 |
| Салмағы (кг) | 15 |
| Қуат көзі | 220-240 В, 50/60 Гц |
| Қозғалтқыш қуаты (Вт) | 200 |
| Сорғызу жылдамдығы (м³/сағ) | 650 |
| Шу деңгейі (дБ) | 65 |
| Энергия класы | A |
| Бақылау түрі | Электрондық түймелер |
| Жарықтандыру | 2 x LED |
| Сүзгілер | Алюминий май сүзгісі, қосымша көмір сүзгісі |
| Құбыр диаметрі (мм) | 150 |
| Орнату | Қабырғаға немесе шкаф астына орнатылады |
| Функциялар | Сорғызу, қайта айналым |
| Жылдамдықтар | 3 + интенсивті |
| Май сүзгісін тазалау | Ыдыс жуғышта жууға болады |
| Көмір сүзгісін ауыстыру | Әр 4-6 ай сайын |
Жиі қойылатын сұрақтар - HHVP 8.7F LT K HOTPOINT
Пайдаланушылардың сұрақтары туралы HHVP 8.7F LT K HOTPOINT
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз Ас үй сорғысы PDF форматында тегін! Нұсқаулықтарыңызды табыңыз HHVP 8.7F LT K - HOTPOINT және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. HHVP 8.7F LT K брендінің HOTPOINT.
ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HHVP 8.7F LT K HOTPOINT
- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.
• Бул курылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ыктимал қауінтерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.
Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.
• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.
• Асуй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.
- Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.
- Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді
- ۷станбау нәтижесінде өрт тувындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.
- Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.
Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешкашан жол бермеу керек.
Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап құыру қажет.
САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.
• Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.
- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді муқият орындау маңызды.
- Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.
- Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.
- Арнайы керсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаныз.
- Тек орнату ушін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті турін сатып алыңыз.
- Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
- Күмөндансаныз, өкілетті қызмет көрсету бойынша жөрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.
ECKEPTY!
- Бурандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге өкелуі мүмкін.
- Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.
Какпак осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мумкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нүсқаулары бірдей болады.
Дайындаушы аспапты пайдалану барысында бул нускауда белгіленген колдану шарттарын сақтамағанның кесірінен болған опқылық өрт пен закым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануга болатындай етіп жобаланған.
- Кезкелген уакытта бул нускаумен пайдалану эшін актаған маңызды. Буйым сатылған,тапсырган немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
- Нускауды мукият оқыңыз: онда бүйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
- Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
- Орнатуды орындамас бұрын берілген барлық кұрамдастардың закымдалмаганын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.
Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 55см, ал газ немесе біріктірілген плиталар үшін 70см ден кем болмауы тиіс.
Егер нускауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.
ЭЛЕКТР БАЙЛАНЫСЫ
Желінің кернеуі аспаптың ішінде орналасқан тактайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тис, істеп түрган ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.
ECKEPTY!
корек желісіне сорғыштың электрлік жүйесін қосу алдында корек кабелі дұрыс монтаждалғанына көз жеткізіңіз.
Куат кабелін ауыстыру
Суыру каппағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.
АУА ТАРТУ САНЫЛАУЫ
(сору нүскалары үшін)
Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).
Кабыргадаты соргыш кубырлары мен кемдеу диаметрдегі тесікті пайдалану, сору куатын нашарлатып, гүрілдеуін күшейтеді.
! Кажетті минималды узындыктағы түтікті қолданыңыз.
! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).
! Тутіктің көлденен қимасында түбегейлі өзгерістерді болдырманыз.
! Бул ережелер орындалмаган жағдайда компания ешбір жауапкершілікті көтермейді.
! Пеш какпағы сору нусқасында пайдалануға дайын.
Какпакты сүзгілеу функциясы бар нускада пайдалану үшін арнайы САЙМАНДАР ЖИНАФЫ орнатылуы тиіс.
Осы нүсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАФЫНЫНЖабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз.
Ескертпе: Жабдыкталған болса, қақпакқа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.
Қақпақты сору нұсқасынан сүзгілеу нұсқасына ауыстыру туралы акпарат осы нұсқаулықта берілген.
Түтік арқылы бағыттау нұсқасы
Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.
ECKEPTY!
Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.
ECKEPTY!
Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.
Сүзгі нускасы
Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен істерден тазартады.
БАСКАРУ ЭЛЕМЕНТТЕРІ
Суыру желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

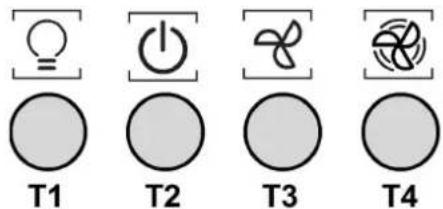

Механикалық басқару панелі бар үлгілер
HHVP 6.6F LM K - HHVP 63F LM W
HHVP 63F LM CF
SOFT-TOUCH баскару панелі бар үлгі
HHVP 8.7F LT K
Сорғыш функцияларын таңдау үшін, жай ғана пәрмендерді түртіңіз.
a. Сору жылдамдығын (қуат) арттыру түймесі:
b. Сору жылдамдығын (қуат) азайту түймесі.
с. Сорғышты КОСУ/ӨШІРУ түймесі
d. Шамдарды КОСУ/ЭШІРУ түймесі
e. Өшіру үшін бағдарламаланған ҚОСУ/ӨШІРУ түймесі:
ол шамамен 3 минуттан кейін белсенді сору жылдамдығын (қуат) өшіруді бағдарламалайды.
Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз. ҚұрылғЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАҚЫЗ! Абразиялық коспасы бар затты пайдаланбаңыз. СПИРТТИ ПАЙДАЛАНБАҚЫЗ!
Периметрлік сору панелі
Жүмсақ шүберекті және араластырыпған жұғыш затты пайдаланып, түтін шығару құбырының көлемді тактасын май сүзгісімен бірдей жилікпен тазалаңыз. Ешқашан абразивті тазалау енімдерін пайдаланбаңыз.
Майды тазарту сүзгілеріне техникалық қызмет көрсету
Ас дайындаудагы май бөлшектерін устап қалады.
Фильтрді ай сайні жуғыш заттармен қолмен немесе темен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді канықтыру жүйесі, егер сіздің үлгіде болса, берілген кажеттілікті көрсеткен жағдайда).
Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді.
Май сүзгісін алып тастау үшін серіппелі босату түткасын тартыңыз
Көмір сүзгісіне қызмет көрсету
Ас пісірген кезде жарамсыз істі устан қалады.
Кемір фильтрінің қанығуы, асүйдің түрі мен көмір фильтрінің жүйелі тазаланылуына байланысты узак уакыт қолданғаннан кейін болады. Кандай жағдай болмасын, картриджді кемінде 4 ай сайын ауыстырып туру қажет (немесе фильтрдің қанығу индикатор жүйесі, егер сіздін моделінізге орнатылған болса, ауыстырудын қажет екенін көрсеткен жағдайда).
Жууға немесе қалпына келтіруге БОЛМАЙДЫ.

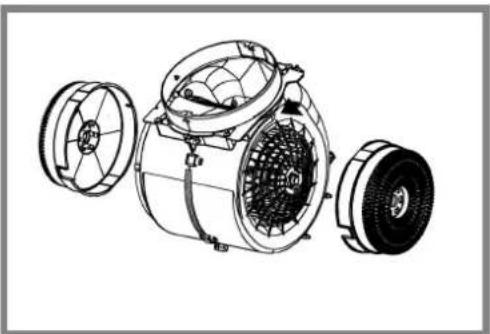

Дөңгелек көмір сүзгісі
Козгалткыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бураңыз.
Алу үшін оларды сағат тіліне кері бураңыз.

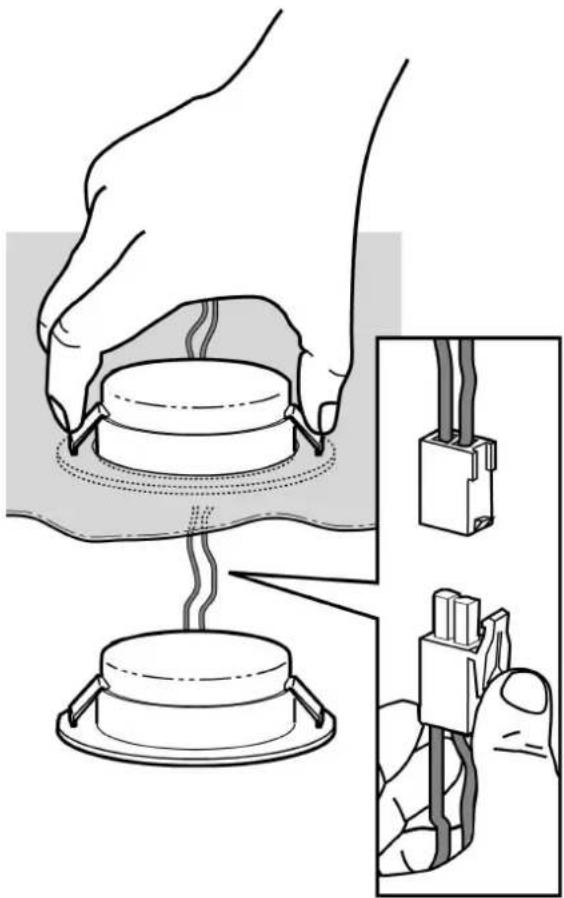

Аспапты электр жүйесінен өшіріңіз
Ескерту! Лампаны устаудан бұрын, олар суығандығына көз жеткізіңіз.
Корпус жарык диод технологиясына негізделген жарык жуйесімен жабдыкталған.
Жарык диодтары оңтайлы жарықты, өдеттегі шамдардан 10 есе артық узактықты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.
Шамдарды ауыстыру ушін, екілетті қосалқы белшектер орталығына хабарласыңыз.
Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.
Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортага және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.
Аспаптағы немесе жолдама құжаттағы құбасы берілген аспапты қайта пайдаға асыруда әедтетгі түрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.
Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жертілікті ережелерге сәйкес шығарылуы тиіс.
Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері женінде толық ақпаратты жергілікті өкімшілік орындарынан, калдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дукеенен ала аласыз.
Курылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:
- Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:
Эзірлеуді бастағанда қɑқпақты ең аз жылдамдықпен қосыңыз және әзірлеу аякталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз іисті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нусқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.
АКАУЛЫКТАР
Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орынданыз:
Какпак жумыс істемесе:
Төмендегілерді тексеріңіз:
- Куат ажыратылмаған.
- Жылдамдык тандалған.
• Какпак жеткіліксіз қызмет атқарса:
Төмендегілерді тексеріңіз:
- Тандалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.
- Асүй ауа кірісі үшін жеткілікті желдетіледі.
- Көмір сүзгісі тозбаған (қакпак сүзу нұскасында).
• Какпак қалыпты әрекет барысында өшірілсе:
Төмендегілерді тексеріңіз:
- Куат ажыратылмаған.
- көп полюсті ажырату құрылғысы өшірілмеген.
Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.
ТЕХНИКАЛЫК ДЕРЕКТЕР
| Улгі | Биіктігі (см) | Ені (см) | Қалыңдығы (см) | Шығару түтігінің Ø(см) |
| HHVP 6.6F LM K HHVP 63F LM W HHVP 63F LM CF | 69 -104 | 60 | 18,9 | 15-12,5-12 |
| HHVP 8.7F LT K | 69 -104 | 80 | 18,8 | 15-12,5-12 |
Жалпы сініру мен жарык сініруді тексеру ушін тактаны тексеріңіз.
Өніммен бірге берілмеген құрамдастар
