HHVP 8.7F LT K - Kuchynský odsávač pár HOTPOINT - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma HHVP 8.7F LT K HOTPOINT vo formáte PDF.
| Typ výrobku | Odsávač pár (zabudovateľný) |
| Značka | Hotpoint |
| Model | HHVP 8.7F LT K |
| Šírka (cm) | 87 |
| Hĺbka (cm) | 50 |
| Výška (cm) | Nastaviteľná, min 60 |
| Hmotnosť (kg) | 15 |
| Napájanie | 220-240 V, 50/60 Hz |
| Výkon motora (W) | 200 |
| Výkon odsávania (m³/h) | 650 |
| Hladina hluku (dB) | 65 |
| Energetická trieda | A |
| Typ ovládania | Elektronické tlačidlá |
| Osvetlenie | 2 x LED |
| Filtre | Hliníkový tukový filter, voliteľný uhlíkový filter |
| Priemer potrubia (mm) | 150 |
| Inštalácia | Nástenná alebo pod skrinku |
| Funkcie | Odsávanie, recirkulácia |
| Rýchlosti | 3 + intenzívna |
| Čistenie tukového filtra | Vhodné do umývačky riadu |
| Výmena uhlíkového filtra | Každých 4-6 mesiacov |
Často kladené otázky - HHVP 8.7F LT K HOTPOINT
Otázky používateľov k HHVP 8.7F LT K HOTPOINT
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kuchynský odsávač pár vo formáte PDF zadarmo! Nájdite svoj návod HHVP 8.7F LT K - HOTPOINT a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HHVP 8.7F LT K značky HOTPOINT.
NÁVOD NA OBSLUHU HHVP 8.7F LT K HOTPOINT
NEMOŽE byť umývaný alebo regenerovaný.
Köralakú szénfilter
- Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
- Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
- Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ňou spojené nebezpečenstvo.
- Deti musia byt' kontrolované, aby sa nehrali so zariadením.
- Čistenie a údržbu nesmú vykonávat' deti bez dozoru.
- Miestnost' musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa súčasne s inými zariadeniami spalujúce plyn alebo iných palív.
- Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit požiare. Je prísne zakázané pod odsávačom pár robit jedlá na plameni.
- Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.
Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.
Vyprážanie musí byt' vykonané pod kontrolou, aby prehriaty olej sa nezapálil.
POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.
- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
- Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúš'anie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
- Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalůjúcimi plyn alebo iné palivá.
- Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
- Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokial' nie je výslovne uvedené
- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčastou dodávky, kúpte správny typ skrutiek.
- Používajte správnu dlžku skrutiek, ktorá je označená v Návode na inštaláciu.
- Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.
POZOR!
- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.
- Nepouživajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkolvek iným zariadením, ktoré sa aktivuje samostatne.
Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.
Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkofvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.
- Je dôležité uchovať si túto príručku, aby ste ju mohli Použiť v akomkol'vek okamihu. V prípade predaje, postúpení či stťahovaní zaistite, aby zostala spoločne s odsávačom pár.
- Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
- Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
- Skôr než budete pokračovat' s inštaláciou zariadenia, overte, všetky súčlastky či nie sú poškodené. V opačnom prípade obrátte sa na predajcu a nepokračujte v inštalácii.
Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55cm v prípade elektrických sporákov, 70cm v prípade plynových či kombinovaných/zmiešaných sporákov.
Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.
ELEKTRICKÉ PRIPOJENIE
Sietové napätie musí zodpovedať napătiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stači ju zapojiť do zásuvky zodpovedajúcej aktualnym normám, ktorá sa nachádza v lahko dosiahnutelnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v lahko dosiahnutelnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.
⚠ UPOZORNENIE!
Skôr než opăt napojíte obvod digestora na sietové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sietový kábel bol správne namontovaný.
Výmena napájacieho kábla
Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.
VYPÚŠTANIE VZDUCHU
(iba pre odsávacie verzie)
Napojte digestor na odt'ahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).
! Používajte čo najkratšie odťahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odt'ahu.
! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.
FILTRČNÁ ALEBO ODSÁVACIA ?
! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.
Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.
Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.
Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na odsávači pary. Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.
Odsávacia verzia
Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.
⚠ UPOZORNENIE!
Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpit'.
Priemer výfukového potrubia sa musí zhodovat's priemerom spojovacieho prstenca.
⚠ UPOZORNENIE!
Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.
Filtračné verzia
Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.
Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktivneho uhlia.
RIADENIA
Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapinania svietidla na osvetlenie varnej pracovnej plochy.

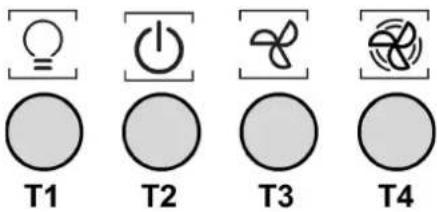

Modely s mechanickým tlačidlovým panelom
HHVP 6.6F LM K - HHVP 63F LM W
HHVP 63F LM CF
T1. Vypínač svetla ON/OFF.
T2. Vypínač svetla OFF/rýchlost 1
T3. Volíba rýchlosti 2
T4. Voľba rýchlosti 3
Model s klávesnicou SOFT-TOUCH
HHVP 8.7F LT K
Pre vol'bu funkcie odsávača pár stači dotknút sa prikazov:
a. Tlačidlo zvyšovania rýchlosti (výkonu) odsávania:
b. Tlačidlo znižovania rýchlosti (výkonu) odsávania.
c. Tlačidlo ON/OFF odsávač pár
d. Tlačidlo ON/OFF svetlo
e. Tlačidlo ON/OFF programované vypnutie:
Program vypnutia rýchlosti (výkonu) odsávania je aktívny približne po 3 minútach.
ÚDRŽBA
Čistenie
Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.
NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!
Panel obvodového odsávania
Obvod panela odsávania čistit' rovnako často ako protitukový filter, používať súkno a nie veľmi koncentrovaný tekutý čistiací prostriedok. Nepoužívať nikdy škrabiace hmoty.
Udržuje častice tukov pochádzajúcich z varenia.
Musí byť čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.
Umývaním v umývačke, protitukový filter sa môže odfarbit', ale jeho filtračná cherakteristika sa tým vôbec nezmení.
Udržuje neprijemné zápachy pochádzajúce z varenia.
Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej predľženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom pripade je nevyhnutně vymenit zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť).
NEMÓŽE byť umývaný alebo regenerovaný.
Okružno uhoľný filter
Použit jedno na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočit smerom hodinových ručičiek.

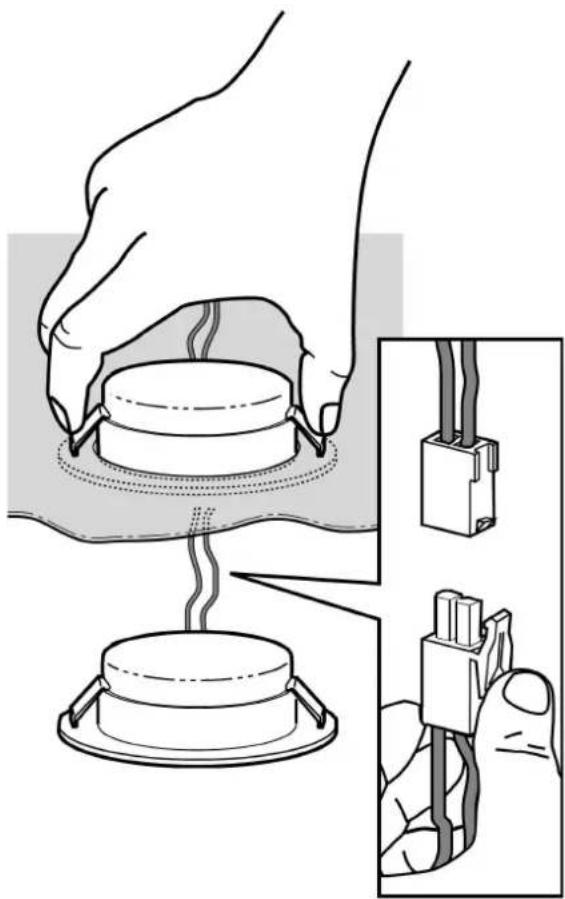

Vypnite odsávač z elektrickej siete.
Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.
Odsávač pary je vybavený systémom osvetlenia založenom na technoloógii LED.
Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky a umožňujú ušetrit 90% elektrickej energie.
Pre výmenu lámp kontaktujte autorizované servisné stredisko náhradných dielov.
Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, uživatel' prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.
Symbol výrobku alebo na jeho sprievodnej dokumentácií, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácií tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.
Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:
- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-
1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3
(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)
Odporúčania pre správne použitie s cieľom znížit dopad na životné prostredie:
Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zniženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.
PREVÁDZKOVÉ PORUCHY
Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.
- Ak odsávač pary nefunguje:
Skontrolovať, že: - nedošlo k výpadku elektrického prúdu.
- bola zvolená jedna rýchlost.
-
ak odsávač pary má slabý výkon:
Skontrolovať, že: -
zvolená rýchlost motora je dostačujúca pre množstvo uvoľnených dymov a pár.
- Kuchyňa je dostatočne vzdušná pre možnost' prijem vzduchu.
- uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).
- ak odsávač pary sa vypol počas normálnej prevádzky:
Skontrolovať, že:
- nedošlo k výpadku elektrického prúdu.
- vyplo sa zariadenie poistky.
V prípade eventuálnych porůch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátit' sa na zákaznícky servis.
TECHNICKÉ ÚDAJE
| Model | Výška (cm) | Širka (cm) | Híbkam) (cm) | ∅ výfukového potrubla (cm) |
| HHVP 6.6F LM K HHVP 63F LM W HHVP 63F LM CF | 69 -104 60 18 | 9 15-12,5-12 | ||
| HHVP 8.7F LT K | 69 -104 | 80 | 18,8 | 15-12,5-12 |
Vid typový štítok pre celkovú absorpciu a absorpciu svetla.
Komponenty, ktoré nie sú dodané s výrobkom
