HHVP 8.7F LT K - Kuchyňský odsavač par HOTPOINT - Bezplatný návod k obsluze

Typ produktu	Odsavač par (vestavný)
Značka	Hotpoint
Model	HHVP 8.7F LT K
Šířka (cm)	87
Hloubka (cm)	50
Výška (cm)	Nastavitelná, min 60
Hmotnost (kg)	15
Napájení	220-240 V, 50/60 Hz
Výkon motoru (W)	200
Výkon odsávání (m³/h)	650
Hladina hluku (dB)	65
Energetická třída	A
Typ ovládání	Elektronická tlačítka
Osvětlení	2 x LED
Filtry	Hliníkový tukový filtr, volitelný uhlíkový filtr
Průměr potrubí (mm)	150
Instalace	Na stěnu nebo pod skříňku
Funkce	Odsávání, recirkulace
Rychlosti	3 + intenzivní
Čištění tukového filtru	Lze mýt v myčce
Výměna uhlíkového filtru	Každých 4-6 měsíců

Často kladené otázky - HHVP 8.7F LT K HOTPOINT

Jak nainstalovat odsavač par Hotpoint HHVP 8.7F LT K?

Instalaci musí provést kvalifikovaný odborník. Ujistěte se, že je odsavač pevně namontován v doporučené výšce (65-75 cm nad elektrickou varnou deskou, 75-85 cm nad plynovou varnou deskou). Použijte vhodné potrubí pro režim odsávání nebo nainstalujte uhlíkové filtry pro recirkulaci.

Jak čistit tukové filtry?

Vyjměte hliníkové tukové filtry a umyjte je v teplé mýdlové vodě nebo v myčce nádobí při nízké teplotě. Před opětovnou instalací je důkladně osušte.

Jak vyměnit uhlíkový filtr?

V režimu recirkulace vyměňte uhlíkový filtr každých 4-6 měsíců nebo častěji při intenzivním vaření. Vyjměte tukový filtr, poté vysuňte starý uhlíkový filtr a vložte nový.

Jaký je výkon odsávání?

Odsavač par Hotpoint HHVP 8.7F LT K má maximální výkon odsávání 650 m³/h, vhodný pro středně velké až velké kuchyně.

Mohu používat odsavač v režimu recirkulace?

Ano, odsavač podporuje režim odsávání i recirkulace. Pro recirkulaci je nutné nainstalovat uhlikové filtry (prodávají se samostatně).

Jak vyměnit LED osvětlení?

LED osvětlení je integrované a mělo by být vyměněno kvalifikovaným technikem. Obraťte se na zákaznický servis Hotpoint.

Proč je odsavač hlučný?

Hladina hluku až 65 dB je při maximální rychlosti normální. Ujistěte se, že je odsavač správně nainstalován a potrubí není ucpané. Pravidelně čistěte filtry pro snížení hluku.

Jaká je záruční doba?

Odsavače Hotpoint mají obvykle 2letou výrobní záruku. Zaregistrujte svůj produkt online pro prodloužení krytí.

Jak resetovat alarm filtru?

Po vyčištění nebo výměně filtrů stiskněte a podržte tlačítko reset po dobu 3 sekund, dokud kontrolka nezhasne.

Ovládací tlačítka nereagují. Co dělat?

Zkontrolujte napájení a resetujte odsavač vypnutím přívodu na několik minut. Pokud problém přetrvává, kontaktujte servis Hotpoint.

NÁVOD K OBSLUZE HHVP 8.7F LT K HOTPOINT

- Před jakýmkoli čištením či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

- Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

- Tento přístroj mohou použivat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

- Je nutné se ujistit, zda si děti nehrají se zařízením.

- Čištění a údržba nesmí být prováděna dětmi bez dozoru.

- Místnost musi být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

- Vnitřní a vnější části digestoře musí být často čištěny (NEJMENĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

- Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

- Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

- Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

- Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

- Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

- Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpeči úrazu elektrickým proudem.

- Nikdy nepoužívejte digestoř bez správně namontované mřížky!

- Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

- Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.

- Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.

- V prípadě pochyb se obrat'te na pověřený servis nebo se porad'te s odborným personálem.

POZOR!

- V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpeči elektrické povahy.

- Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použiti, údržba a montáz zůstávají nezměněny.

Výrobce odmitá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

- Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.

- Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.

- Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.

- Pred instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmi být menší než 55cm v případě elektrických sporáků 70cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍŤ

Sítové napětí musí odpovídat napětí uvedenému na štitku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od síte v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dřive než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Výrobce odmítá veškerou zodpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připraven k použití v odsávací verzi.

K použití ve filtrujici verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této přiručky, zda KIT PŘISLUSENSTVI je součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých připadech dodatkový filtrační systém založený na aktivních uhlicích by již mohl být nainstalován na digestoří.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

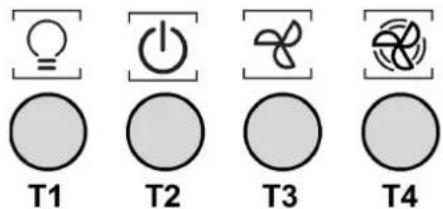

Modely s mechanickými ovladači

HHVP 6.6F LM K - HHVP 63F LM W HHVP 63F LM CF

T1. spínač osvětlení ON/OFF.

T2. vypinač OFF/rychlost 1

T3. volba rychlosti 2

T4. volba rychlosti 3

Model s ovladači SOFT-TOUCH

HHVP 8.7F LT K

Pro nastaveni funkci digestoře se stači dotknout ovladačů:

a. Tlačitko pro zvýšení rychlosti (výkonu) odsávání:
b. Tlačitko pro snížení rychlosti (výkonu) odsávání.
c. Tlačitko ON/OFF digestoře
d. Tlačitko ON/OFF světla
e. Tlačítko ON/OFF programovaného vypínání:

Naprogramuje vypnutí aktuální rychlosti (výkonu) odsávání po uplynutí přibližně 3 minut.

ÚDRŽBA

Čištění

Pro čištění je třeba použit VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Obvodový panel odsávání

Vyčistěte obvodový odsávací panel stejně často jako filtr proti mastnotám, používejte látku a tekutý nepříliš koncentrovaný rozpouštěcí prostředek. Nepoužívejte nidky brusné látky.

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součásti vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jernmým mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratšim programu. Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Úržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlikem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čistění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu). NEMÚŽE být umýván či regenerován.

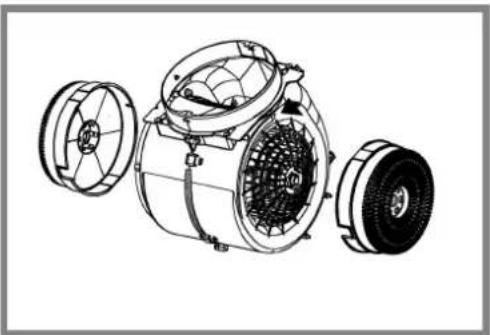

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček. K odmontování otáčejte proti směru hodinových ručiček.

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD.

DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie.

Pro výměnu žárovek kontaktujte servisní středisko, pověřené prodejem náhradních dílů.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává,

že tento spotřebič nepatří do domáciho odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snížování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, provedte následující jednoduchá kontrolní opatření:

- jestliže digestoř nefunguje:

Ověřte si, zda:

- nedošlo k prerušení elektrického proudu.

- jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

- zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.

- zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.

- zda filtr s uhlikem není opotřebován (pokud je digestoř ve filtrující verzi).

Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sitě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na sit'. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	dodpadního potrubí (cm)
HHVP 6.6F LM K HHVP 63F LM W HHVP 63F LM CF	69 -104 60 18	9 15-12,5-12
HHVP 8.7F LT K 69	-104 80 18,8	15-12,5-12

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

Komponenty, které nejsou součástí vybavení výrobku

SK

⚠️ VŠEOBECNÁ BEZPEČNOST

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Údržba protitukových filtrov

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

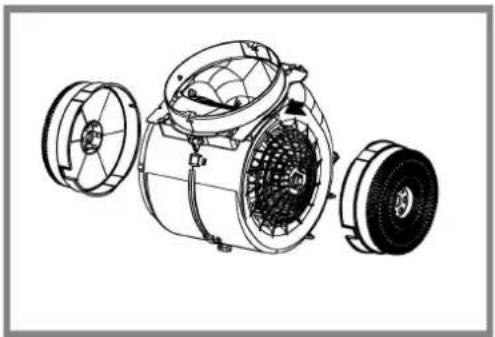

Údržba uhlíkového filtra

Kôli odmontovaniu pootočit' oproti smeru hodinových ručičiek.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).
