Typ výrobku	Odsavač par
Značka	Hotpoint
Model	PHVP64FALK
Typ montáže	Vestavný / Pod skříňku
Šířka	60 cm
Hloubka	50 cm
Výška (min-max)	60 - 110 cm
Hmotnost netto	12 kg
Napájení	220-240 V ~ 50 Hz
Celkový příkon	200 W
Výkon motoru	150 W
Výkon osvětlení	2 x 3 W LED
Průtok vzduchu (max)	650 m³/h
Hladina hluku (max)	65 dB(A)
Počet rychlostí	3 + Boost
Typ ovládání	Elektronické tlačítko
Typ tukového filtru	Hliníková mřížka (x2)
Možnost uhlíkového filtru	Ano (prodává se samostatně)
Odtah / Recirkulace	Odtah (volitelná recirkulace s uhlíkovým filtrem)
Průměr odtahu	150 mm
Energetická třída	A+
Roční spotřeba energie	50 kWh/rok
Čištění tukového filtru	Vhodné do myčky nebo ruční mytí měsíčně
Výměna uhlíkového filtru	Každých 3-6 měsíců
Záruka	2 roky

Často kladené otázky - PHVP64FALK HOTPOINT

Jak nainstalovat odsavač par Hotpoint PHVP64FALK?

Instalaci by měl provést kvalifikovaný technik. Zajistěte, aby byl odsavač namontován v minimální výšce 65 cm nad elektrickými varnými deskami a 75 cm nad plynovými varnými deskami. Postupujte podle přiložené montážní šablony a zajistěte všechny držáky. Pro režim odtahu připojte odtahový kanál (průměr 150 mm) ven. Pro režim recirkulace nainstalujte uhlíkové filtry (prodávají se samostatně).

Jak čistit tukové filtry?

Hliníkové mřížkové filtry lze vyjmout stisknutím pružinových svorek. Umyjte je ručně v teplé mýdlové vodě nebo vložte do myčky nádobí. Nechte je zcela vyschnout před opětovnou instalací. Čistěte filtry alespoň jednou měsíčně pro zachování výkonu.

Jak často bych měl vyměnit uhlíkový filtr?

Pokud používáte odsavač v režimu recirkulace, vyměňte uhlíkový filtr každých 3 až 6 měsíců, nebo častěji při intenzivním vaření. Přesný interval závisí na používání. Nasycený uhlíkový filtr snižuje účinnost odstraňování pachů.

Odsavač je hlučný. Co mohu dělat?

Zkontrolujte, zda je odsavač nainstalován bezpečně a nevibruje proti skříňkám. Ujistěte se, že potrubí není ucpané a je co nejkratší a přímé. Uvolněné části nebo nečistoty ve ventilátoru mohou také způsobit hluk. Pokud problém přetrvává, kontaktujte zákaznický servis.

Proč odsavač správně neodsává?

Nejprve se ujistěte, že jsou tukové filtry čisté. Zkontrolujte, zda není potrubí ucpané nebo zalomené. Zajistěte, aby místnost nebyla příliš vzduchotěsná; mírně otevřete okno pro přívod vzduchu. Pokud používáte recirkulaci, ověřte, že uhlíkový filtr není nasycený. Také zkontrolujte, zda je nastavena vhodná rychlost.

Mohu používat odsavač bez uhlíkového filtru?

Ano, pokud používáte odsavač v režimu odtahu (vývod ven), nepotřebujete uhlíkový filtr. Uhlíkový filtr je vyžadován pouze pro režim recirkulace, kde je vzduch čištěn a vracen zpět do kuchyně.

Jak vyměnit LED osvětlení?

LED osvětlení je integrované a není vyměnitelné uživatelem. Pokud selže, kontaktujte kvalifikovaného servisního technika nebo zákaznickou podporu Hotpoint pro výměnu. Nepokoušejte se o výměnu sami.

Jaká je maximální délka potrubí pro optimální výkon?

Pro nejlepší výkon udržujte délku potrubí co nejkratší, ideálně pod 3 metry s minimem ohybů. Každý ohyb snižuje účinnost. Používejte hladké, pevné potrubí místo flexibilního, aby se minimalizoval odpor proudění vzduchu.

Jak resetovat alarm filtru?

Po vyčištění nebo výměně filtrů stiskněte a podržte tlačítko 'Čištění filtru' (je-li k dispozici) po dobu asi 3 sekund, dokud kontrolka nezhasne. Přesný postup najdete v uživatelské příručce pro váš model.

Co dělá funkce 'Boost'?

Funkce Boost poskytuje maximální odsávání po omezenou dobu (obvykle 5-10 minut) pro rychlé odstranění silných pachů nebo páry. Po skončení cyklu Boost se automaticky vrátí na předchozí rychlost. Používejte ji pouze v případě potřeby pro úsporu energie.

NÁVOD K OBSLUZE PHVP64FALK HOTPOINT

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

Je nutné se ujistit, zda si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v pokynech pro údržbu uvedených v tomto návodu.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je prísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické sítí, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

Nepouživejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozi nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

Při instalaci používejte pouze úchytné šrouby dodané z výrobkem. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáz zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisú. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

! Je důležité uchovat si tuto přiručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.

! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.

! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 55cm v případě elektrických sporáků 70cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍT

Sítové napětí musí odpovídát napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přílmé připojení k sítí) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaruči úplně odpojení od sitě v podminkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Výrobce odmítá veškerou zodpovědnost v připadě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připraven k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT

PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘISLUSENSTVI je součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech dodatkový filtrační systém založený na aktivních uhlících by již mohl být nainstalován na digestoři.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovaci přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem sovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

Modely s mechanickými ovladači

PHVP 6.6F LM K

T1. spínač osvětlení ON/OFF.
T2. vypínač OFF/rychlost 1
T3. volba rychlosti 2
T4. volba rychlosti 3

Model s ovladači SOFT-TOUCH

PHVP 8.7F LT K

Pro nastavení funkcí digestoře se stačí dotknout ovladačů:

a. Tlačitko pro zvýšení rychlosti (výkonu) odsávání:
b. Tlačitko pro snížení rychlosti (výkonu) odsávání.
c. Tlačitko ON/OFF digestoře
d. Tlačítko ON/OFF světla
e. Tlačitko ON/OFF programovaného vypínání:

Naprogramuje vypnutí aktuální rychlosti (výkonu) odsávání po uplynutí přibližně 3 minut.

Modely s ovladači Soft Button + Displej LCD

PHVP 6.4F AL K

1. OFF / Tlačitko pro snížení rychlosti (výkonu) odsávání
2. ON / Tlačitko pro zvýšení rychlosti (výkonu) odsávání

Poznámka: intenzivní rychlost (výkon) odsávání je načasována na 5 minut (kontrolka c bliká); poté se digestoř opět přepne na rychlost (výkon) odsávání 2.

1. Tlačitko ON/OFF časovače: zpozdí o 5 minut deaktivaci zvolené rychlosti (výkonu) odsávání.
   Poznámka: toto tlačitko se používá též pro funkci "Reset signalizace zanesení filtru".
2. Tlačítko ON/OFF světel
3. Displej, znázorňuje:

a. Rychlost (výkon) odsávání: ukazatel se otáči podle zvolené rychlosti (výkonu) odsávání.

Bezpečnostní funkce: kontrolka bliká.

b. Zanesení tukového filtru: rozsvití se, pokud je nutné provést údržbu filtru.

c. Časovač.
d. Zanesení aktivního uhlíkového filtru: rozsvíti se, pokud je nutné provést údržbu filtru.

Poznámka: tato funkce je běžně vypnutá a aktivuje se, pouze pokud je digestoř používána ve filtrační verzi (s instalovaným uhlíkovým filtrem).

V tomto případě postupujte následujícím způsobem:

• Vypněte digestoř.
• Stiskněte současně tlačitka 1 a 3 a přidržte je stisknuté, dokud kontrolka nepřestane blikat (deaktivovaná kontrolka) a bude svítit nepřerušovaně (aktivovaná kontrolka).
• Uvolněte tlačitka.

Pro deaktivaci zopakujte postup: kontrolka přestane svitit nepřerušovaně (aktivovaná kontrolka) a začne blikat (deaktivovaná kontrolka).

e. Osvětlení.

Bezpečnostní funkce

Digestoř je vybavena snímačem, který v připadě náhlého zvýšení teploty aktivuje odsávání, dokud se teplota výrazně nesníží.

Reset signalizace zanesení filtru

Po ukončení údržby filtru stiskněte tlačitko 3 a přidržte jej stisknuté, dokud kontrolka nezhasne.

ÚDRŽBA

Čištění

Pro čištění je třeba použit VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Obvodový panel odsávání

Vyčistěte obvodový odsávací panel stejně často jako filtr proti mastnotám, používejte látku a tekutý nepříliš koncentrovaný rozpouštěcí prostředek. Nepoužívejte nidky brusné látky.

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součásti vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jerným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázoměna - zatlačte na západku filtru.

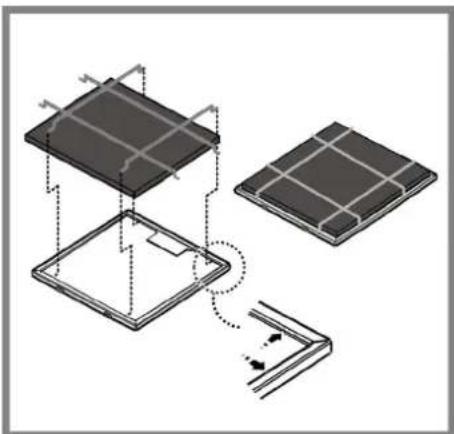

Úržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu).

NEMÜŽE být umýván či regenerován.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku)

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD. DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svidtila a umožňují úspory 90% elektrické energie.

Pro výměny se obrat'te na servisní službu.

LIKVIDACE ODPADU

Tento spotřebič je označený v souladu s evropskou směrnici 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidaci tohoto výrobku mohlo dojit.

Symbol — na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-

1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snížování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, provedte následující jednoduchá kontrolní opatření:

- jestliže digestoř nefunguje:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

- zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.

- zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.

- zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).

- Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	∅ dodpadního potrubí (cm)
PHVP 6.4F AL K 69	-104 59,5 15	15
PHVP 6.6F LM K 69	-104 60 18,9	15
PHVP 8.7F LT K 69	-104 80 18,8	15

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

PHVP 6.4F AL K

	Výkon (W)	Napětí (V)	Závit	Rozměry (mm)
Halogenová 2 x 20W		12	G4	3x∅10

PHVP 6.6F LM K - PHVP 8.7F LT K

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD. Pro výměny se obraťte na servisní službu.

Komponenty, které nejsou součástí vybavení výrobku

⚠️ VŠEOBECNÁ BEZPEČNOST

Nedodržanie pokynov na čistenie odsávača pary a výmeny a čistenia filtrov má za následok riziko vzniku požiaru.

knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Pre tento účel postupujte nasledovne:

Po vykonaní údržby filter, stlačte tlačidlo 3 a držte ho stlačené, kým sa kontrolka nezhasne.

ÚDRŽBA

Čistenie

Údržba protitukových filtrov

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Údržba uhlíkového filtra

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

- ak odsávač pary má slabý výkon:

Skontrolovať, že:

	Výkon (W)	Napätie (V)	Pin	Rozmery (mm)
Halogénová	2 x 20W	12	G4	33x∅10

PHVP 6.6F LM K - PHVP 8.7F LT K

Odsávač pary je vybavený systémom osvetlenia založenom na technoloógii LED.
