PHVP64FALK - Hota de bucătărie HOTPOINT - Manual de utilizare gratuit

Tip produs	Hotă
Marcă	Hotpoint
Model	PHVP64FALK
Tip montare	Încorporată / Sub dulap
Lățime	60 cm
Adâncime	50 cm
Înălțime (min-max)	60 - 110 cm
Greutate netă	12 kg
Alimentare electrică	220-240 V ~ 50 Hz
Sarcină totală conectată	200 W
Putere motor	150 W
Putere iluminare	2 x 3 W LED
Debit de aer (max)	650 m³/h
Nivel de zgomot (max)	65 dB(A)
Număr de viteze	3 + Boost
Tip comenzi	Butoane electronice
Tip filtru de grăsime	Plasă de aluminiu (x2)
Opțiune filtru cărbune	Da (vândut separat)
Cu evacuare / Recirculare	Cu evacuare (recirculare opțională cu filtru cărbune)
Diametru conductă	150 mm
Clasă energetică	A+
Consum anual de energie	50 kWh/an
Curățare filtru de grăsime	Se poate spăla în mașina de vase sau manual lunar
Înlocuire filtru cărbune	La fiecare 3-6 luni
Garanție	2 ani

Întrebări frecvente - PHVP64FALK HOTPOINT

Cum instalez hota Hotpoint PHVP64FALK?

Instalarea trebuie efectuată de un tehnician calificat. Asigurați-vă că hota este montată la o înălțime minimă de 65 cm deasupra plitelor electrice și 75 cm deasupra plitelor cu gaz. Urmați șablonul de instalare inclus și fixați toate suporturile. Pentru modul cu evacuare, conectați conducta de evacuare (diametru 150 mm) la exterior. Pentru modul de recirculare, instalați filtrele de cărbune (vândute separat).

Cum curăț filtrele de grăsime?

Filtrele de plasă de aluminiu se pot îndepărta prin apăsarea clemelor cu arc. Spălați-le manual cu apă caldă și săpun sau puneți-le în mașina de vase. Lăsați-le să se usuce complet înainte de reinstalare. Curățați filtrele cel puțin lunar pentru a menține performanța.

Cât de des ar trebui să înlocuiesc filtrul de cărbune?

Dacă utilizați hota în modul de recirculare, înlocuiți filtrul de cărbune la fiecare 3 până la 6 luni, sau mai frecvent dacă gătiți intens. Intervalul exact depinde de utilizare. Un filtru de cărbune saturat va reduce eficiența eliminării mirosurilor.

Hota este zgomotoasă. Ce pot face?

Verificați dacă hota este instalată sigur și nu vibrează de dulapuri. Asigurați-vă că conducta nu este blocată și este cât mai dreaptă și scurtă posibil. Piesele slăbite sau resturile din ventilator pot provoca, de asemenea, zgomot. Dacă problema persistă, contactați serviciul clienți.

De ce nu extrage hota corect?

În primul rând, asigurați-vă că filtrele de grăsime sunt curate. Verificați dacă conducta este blocată sau îndoită. Asigurați-vă că încăperea nu este prea etanșă; deschideți ușor o fereastră pentru admisia aerului. Dacă utilizați recircularea, verificați dacă filtrul de cărbune nu este saturat. De asemenea, verificați dacă setarea vitezei este adecvată.

Pot folosi hota fără filtru de cărbune?

Da, dacă utilizați hota în modul cu evacuare (evacuare în exterior), nu aveți nevoie de un filtru de cărbune. Filtrul de cărbune este necesar doar pentru modul de recirculare unde aerul este curățat și returnat în bucătărie.

Cum înlocuiesc luminile LED?

Luminile LED sunt integrate și nu pot fi înlocuite de utilizator. Dacă se defectează, contactați un tehnician de service calificat sau asistența clienți Hotpoint pentru înlocuire. Nu încercați să le înlocuiți singur.

Care este lungimea maximă a conductei pentru performanță optimă?

Pentru cea mai bună performanță, păstrați lungimea conductei cât mai scurtă posibil, ideal sub 3 metri cu cât mai puține coturi. Fiecare cot reduce eficiența. Utilizați conducte netede și rigide, în loc de conducte flexibile, pentru a minimiza rezistența la fluxul de aer.

Cum resetez alarma filtrului?

După curățarea sau înlocuirea filtrelor, apăsați și mențineți apăsat butonul 'Curățare filtru' (dacă este disponibil) timp de aproximativ 3 secunde până când indicatorul luminos se stinge. Consultați manualul de utilizare pentru procedura exactă pentru modelul dumneavoastră.

Ce face viteza 'Boost'?

Funcția Boost oferă putere maximă de extracție pentru un timp limitat (de obicei 5-10 minute) pentru a elimina rapid mirosurile puternice sau aburul. Revine automat la viteza anterioară după încheierea ciclului Boost. Utilizați-o doar când este necesar pentru a economisi energie.

MANUAL DE UTILIZARE PHVP64FALK HOTPOINT

Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.

Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.

Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.

Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.

Curățarea și întreținerea nu se face de către copii fără supraveghere.

Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.

Hota trebuie să fie curățată în mod regulat atât la interior cât și la exterior (CEL PUȚIN O DATĂ PE LUNĂ). Această operațiune trebuie efectuată în conformitate cu instrucțiunile de întreținere din acest manual. Nerespectarea instrucțiunilor prezente în acest ghid de utilizare în ceea ce privește curățarea hotei și filtrelor poate cauza risc de incendii.

Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitală în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste și aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinti când este hota este utilizat cu aparate de gătit.

Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în sectiunea Întretinere/Înlocuirea becurilor din acest manual.

AVERTISMENT! Nu conectați aparatul la rețeaua electrică până când instalarea este complet terminată.

În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.

Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.

Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.

Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient. Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.

Folosiți numai şuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de şuruburi.

În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

AVERTISMENT! Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instrucțiuni poate duce la pericolelor de natură electrică.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleasi.

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.

Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.

! citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.

! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.

! Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 55cm în cazul mașinilor de gătit electrice, și de 70cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

CONEXAREA ELECTRICĂ

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

Atentie! înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Inlocuirea cablului de alimentare

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

EVACUAREA AERULUI

(pentru versiunile cu ventilatie)

Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folositi un tub de lungime minimă indispensabilă.

! Folositi un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).

! Evitati schimbările drastice de sectiune ale tubului.

! Producâtorul și declină orice responsabilitate dacă aceste măsuri de siguranță nu sunt respectate.

FILTRANTA SAU CU VENTILATIE ?

! Hota dumneavoastră este gata pentru a fi folosita in versiunea cu ventilatie.

Pentru a utiliza hota in versiune filtrantă, se instalează SETUL DE ACCESORII corespunzător.

Verificați primele pagini ale acestui manual, dacă SETUL DE ACCESORII este deja furnizat sau trebuie să fie achiziționat separat.

Notă: Dacă este furnizat, în unele cazuri, sistemul de filtrare suplimentar pe bază de cărbune activ poate să fie deja instalat pe hotă.

Informațiile referitoare la trecerea hotei din versiunea cu ventilație în cea filtrantă sunt deja conținute în acest manual.

Versiunea aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

Atenție! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Versiunea filtrantă

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

COMENZI

Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspiratie și se declanșează aprinderea becurilor pentru iluminarea blatului de aragaz.

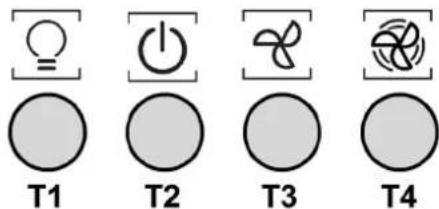

Modele cu panou de control mecanic

PHVP 6.6F LM K

T1. Întrerupător lumini ON/OFF.
T2. Întrerupător OFF/viteza 1
T3. Selectare rapidă 2
T4. Selectare rapidă 3

Model cu panou de control SOFT-TOUCH

PHVP 8.7F LT K

Pentru a selecta funcțiile hotei este suficient să atingeti comenzile:

a. Buton creștere viteza (putere) de aspiratie:
b. Buton reducere viteza (putere) de aspiratie.
c. Buton ON/OFF hota
d. Buton ON/OFF iluminat
e. Buton ON/OFF oprire programată: Programeza oprirea vitezei (puterii) de aspiratie active după aprox. 3 minute.

Modele cu panou de control cu buton tip Soft Button + display LCD

PHVP 6.4F AL K

1. OFF / Buton de reducere a vitezei (puterii) de aspirate
2. ON / Buton de creştere a vitezei (puterii) de aspirate

Notă: viteza (puterea) de aspiratie intensivă este temporizată și durează 5 minute (lampa de control c clipește); după care hota revine la viteza (puterea) de aspiratie 2.

1. Buton ON/OFF timer: întârzie cu 5 minute dezactivarea vitezei (puterii) de aspiratie selectate.

Notă: acest buton este utilizat si pentru functia "Reset semnalizare saturatie filtru".

1. Buton ON/OFF iluminat
2. Display, afișează:

a. Viteza (puterea) de aspirate: indicatorul se rotește in functie de viteza (puterea) de aspiratie selectată.

Functie siguranță: lampa de control clipește.
b. Saturația filtrului anti-grăsimi: se aprinde când este necesară efectuarea intretinerii filtrului.

c. Timer.

d. Saturația filtrului cu cărbune activ: se aprinde când este necesară efectuarea intretinerii filtrului.

Notă: această funcție este in mod normal dezactivată și se activează numai dacă hota este utilizată în versiune filtrantă (cu filtrul cu cărbune activ montat).

In acest scop, procedaîi în modul următor:

- Opriti hota.

- Apăsati simultan butoanele 1 și 3 și îneți-le apăsate până când lampa de control nu mai clipește (lampa de control dezactivată) și se aprinde cu lumina constantă (lampa de control activată).

Eliberati butoanele.

Pentru a o dezactiva, repetați procedura: lampa de control trece de la lumina constantă (lampa de control activată) la intermitentă/clipitoare (lampa de control dezactivată).

e. Iluminat.

Functia de sigurantă

Hota este dotată cu un senzor care, in cazul creșterii bruște a temperaturii, activează aspirația până când temperatura scade considerabil.

Reset semnalizare de saturatie filtru

După efectuarea intreținerii filtrului, apăsați butonul 3 și îneți-l apăsat până când lampa se stinge.

ÎNTRETINEREA

Curățarea

Pentru curățare folosii EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi NU FOLOSITI ALCOOL!

Întreținerea panoului

Curățați panoul de aspirare perimetral cu aceeași frecvență a filtrului anti-grăsime, folosiți o cârpă și un detergent lichid nu foarte concentrat. Nu folosiți niciodată substanțe abrazive.

Intreținere filtri antigrăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor. Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor – dacă modelul dvs. este prevăzut – indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt. Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

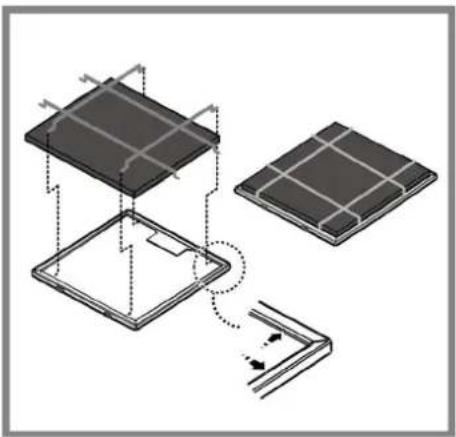

Intreținere filtru cu cărbune activ

Retine mirosurile neplăcute, derivate în urma procesului de coacere.

Saturarea filtrului de carbon apare după un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuți cartușul la maxim patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor – dacă este prevăzut pe modelul dvs).

NU-I spălați sau refolositi

Înlocuirea becurilor

PHVP 6.4F AL K

Deconectati hota de la reteaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.

Înlocuți becul vechi cu unul de același tip, după cum se specifică în eticheta de caracteristici sau în apropierea lâmpii pe hotă.

1. Scoateți protectia folositu-vă de o şurubelnită sau de o piesă identică.
2. Înlocuiti becul ars

Folosiți doar becuri halogene de 12V -20W max - G4, având grijă să nu le atingeti cu mâna.

1. Închideți protectția (fixare prin declanșare)

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.

ELIMINARE

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Sigurantă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeti să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp câteva minute după ce ați terminat de gătit. Mărți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele sporită/e doar în cazuri extreme. Înlocuți filtrul/ele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curătați filtrul/ele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

ANOMALII DE FUNCTIONARE

Dacă ceva nu pare să funcționeze, înainte de a face un apel la Serviciul de Asistentă, efectuati următoarele verificări simple:

• Dacă hota nu funcționează:

Verificați dacă:

• nu este vorba de o pană de curent.
  a fost selectionată o viteză.

• Dacă hota are un randament redus: Verificati dacă:

• Viteza selecționată pentru motor este suficientă pentru cantitatea de fum si vapori care este eliberată.
• Bucătăria este aerată suficient pentru a permite priza de aer.
• Filtrul cu cărbune nu este consumat (hota in versiunea filtrantă).

• Dacă hota s-a oprit in timpul funcțonării normale: Verificați dacă:

• nu este vorba de o pană de curent.
• dispozitivul de comutare nu s-a decuplat.

În caz de defectiuni, înainte de a contacta Serviciul de Asistență Tehnică, deconectați timp de cel puțin 5 sec. aparatul trăgând de ștecher și apoi conectați-l din nou. În cazul în care defectiunea persistă, contactați Serviciul de asistență.

CARACTERISTICI TEHNICE

Model	Inălțime (cm)	Lățime (cm)	Adâncime (cm)	duct de evacuare (cm)
PHVP 6.4F AL K 69	-104 59,5 15	15
PHVP 6.6F LM K 69	-104 60 18,9	15
PHVP 8.7F LT K 69	-104 80 18,8	15

Vezi plăcuța cu caracteristici tehnice pentru consumul total si consumul becului.

PHVP 6.4F AL K

	Putere (W)	Tensiune (V)	Conexiune	Dimensiuni (mm)
Halogena	2 x 20W	12	G4	33x∅10

PHVP 6.6F LM K - PHVP 8.7F LT K

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.

Componentele nu sunt furnizate împreună cu produsul
