Typ produktu	Digestor
Značka	Hotpoint
Model	PHVP64FALK
Typ montáže	Vstavaný / Pod skrinkou
Šírka	60 cm
Hĺbka	50 cm
Výška (min-max)	60 - 110 cm
Hmotnosť	12 kg
Napájanie	220-240 V ~ 50 Hz
Celkový príkon	200 W
Výkon motora	150 W
Výkon osvetlenia	2 x 3 W LED
Prietok vzduchu (Max)	650 m³/h
Hlučnosť (Max)	65 dB(A)
Počet rýchlostí	3 + Boost
Typ ovládania	Elektronické tlačidlové
Typ tukového filtra	Hliníková sieťka (x2)
Možnosť uhlíkového filtra	Áno (predáva sa samostatne)
Odtah / Recirkulácia	Odtah (voliteľná recirkulácia s uhlíkovým filtrom)
Priemer odtahu	150 mm
Energetická trieda	A+
Ročná spotreba energie	50 kWh/rok
Čistenie tukového filtra	Vhodné do umývačky alebo ručné umývanie mesačne
Výmena uhlíkového filtra	Každé 3-6 mesiacov
Záruka	2 roky

Často kladené otázky - PHVP64FALK HOTPOINT

Ako nainštalovať digestor Hotpoint PHVP64FALK?

Inštaláciu by mal vykonať kvalifikovaný technik. Uistite sa, že digestor je namontovaný v minimálnej výške 65 cm nad elektrickými varnými doskami a 75 cm nad plynovými varnými doskami. Postupujte podľa priloženej inštalačnej šablóny a upevnite všetky držiaky. Pre režim odtahu pripojte výfukové potrubie (priemer 150 mm) von. Pre recirkulačný režim nainštalujte uhlíkové filtre (predáva sa samostatne).

Ako čistiť tukové filtre?

Hliníkové sieťkové filtre je možné odstrániť stlačením pružinových spôn. Umyte ich ručne teplou mydlovou vodou alebo vložte do umývačky riadu. Pred opätovnou inštaláciou ich nechajte úplne vyschnúť. Filtre čistite aspoň raz mesačne, aby ste zachovali výkon.

Ako často by som mal vymeniť uhlíkový filter?

Ak používate digestor v recirkulačnom režime, vymieňajte uhlíkový filter každé 3 až 6 mesiacov, alebo častejšie pri intenzívnom varení. Presný interval závisí od používania. Nasýtený uhlíkový filter zníži účinnosť odstraňovania pachov.

Digestor je hlučný. Čo môžem urobiť?

Skontrolujte, či je digestor bezpečne nainštalovaný a nevibruje proti skrinkám. Uistite sa, že potrubie nie je upchaté a je čo najrovnejšie a najkratšie. Voľné časti alebo nečistoty vo ventilátore môžu tiež spôsobiť hluk. Ak problém pretrváva, kontaktujte zákaznícky servis.

Prečo digestor správne neodsáva?

Najprv sa uistite, že tukové filtre sú čisté. Skontrolujte, či potrubie nie je upchaté alebo zalomené. Uistite sa, že miestnosť nie je príliš vzduchotesná; mierne otvorte okno pre prívod vzduchu. Ak používate recirkuláciu, skontrolujte, či uhlíkový filter nie je nasýtený. Tiež skontrolujte, či je nastavenie rýchlosti vhodné.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak používate digestor v režime odtahu (výfuk von), nepotrebujete uhlíkový filter. Uhlíkový filter je potrebný iba pre recirkulačný režim, kde je vzduch čistený a vrátený do kuchyne.

Ako vymeniť LED osvetlenie?

LED osvetlenie je integrované a nie je určené na výmenu používateľom. Ak zlyhá, kontaktujte kvalifikovaného servisného technika alebo zákaznícku podporu Hotpoint pre výmenu. Nepokúšajte sa ho vymeniť sami.

Aká je maximálna dĺžka potrubia pre optimálny výkon?

Pre najlepší výkon udržujte dĺžku potrubia čo najkratšiu, ideálne pod 3 metre s minimálnym počtom ohybov. Každý ohyb znižuje účinnosť. Používajte hladké, pevné potrubie namiesto flexibilného, aby ste minimalizovali odpor prúdenia vzduchu.

Ako resetovať alarm filtra?

Po vyčistení alebo výmene filtrov stlačte a podržte tlačidlo 'Filter Clean' (ak je k dispozícii) približne na 3 sekundy, kým kontrolka nezhasne. Presný postup pre váš model nájdete v používateľskej príručke.

Čo robí rýchlosť 'Boost'?

Funkcia Boost poskytuje maximálny výkon odsávania na obmedzený čas (zvyčajne 5-10 minút) na rýchle odstránenie silných pachov alebo pary. Po skončení cyklu Boost sa automaticky vráti na predchádzajúcu rýchlosť. Používajte ju iba v prípade potreby na úsporu energie.

NÁVOD NA OBSLUHU PHVP64FALK HOTPOINT

NEMOŽE byt' umývaný alebo regenerovaný.

Odpojte prístroj z elektrické sitě.

Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial’ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked’ si uvedomujú s ňou spojené nebezpečenstvo.

Deti musia byt' kontrolované, aby sa nehrali so zariadením.

Čistenie a údržbu nesmú vykonávat' deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, ked’ kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

Odsávač pary sa pravidelne čistí ako vnútorne tak zvonku (ASPOŇ RAZ MESAČNE), v každom prípade rešpektujte ako je to výslovne uvedené v pokynoch pre údržbu v tejto príručke.

Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Pozor! Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

Pokiař ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokial' nie je výslovne uvedené

Používajte len upevnovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčastou dodávky, kúpte správny typ skrutiek. Používajte správnu dlžku skrutiek, ktorá je označená v Návode na inštaláciu. Ak si nie ste istí, poradte sa autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkolvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bólo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

! Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkolvek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
! Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55cm v prípade elektrických sporákov, 70cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost, je treba sa týmto pokynom riadit.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štitku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stači ju zapojiť do zásuvky zodpovedajúcej aktualnym normám, ktorá sa nachádza v l'ahko dosiahnutelnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutelnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opăt napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

VYPÚŠTANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia priruba).

! Používajte čo najkratšie odťahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

! Spoločnost sa vyhýba akejkolvek zodpovednosti, pokial tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpit'.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpít.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIA

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

Modely s mechanickým tlačidlovým panelom

PHVP 6.6F LM K

T1. Vypínač svetla ON/OFF
T2. Vypinač svetla OFF/rýchlost' 1
T3. Vol'ba rýchlosti 2
T4. Vol'ba rýchlosti 3

Model s klávesnicou SOFT-TOUCH

PHVP 8.7F LT K

Pre voľbu funkcie odsávača pár stačí dotknút sa príkazov:

a. Tlačidlo zvyšovania rýchlosti (výkonu) odsávania:
b. Tlačidlo znižovania rýchlosti (výkonu) odsávania.
c. Tlačidlo ON/OFF odsávač pár
d. Tlačidlo ON/OFF svetlo
e. Tlačidlo ON/OFF programované vypnutie:

Program vypnutia rýchlosti (výkonu) odsávania je aktívny približne po 3 minútach.

Modely s tlačidlovým panelom Soft Button + Displej LCD

PHVP 6.4F AL K

1. OFF / Tlačidlo zníženia rýchlosti (výkonu) odsávania
2. ON / Tlačidlo zvýšenia rýchlosti (výkonu) odsávania

Poznámka: intenzívna rýchlost (výkon) odsávania je časovaná a trvá 5 minút (kontrolka c bliká); po ktorých odsávač pár sa vráti do rýchlosti (výkonu) odsávania 2.

1. Tlačidlo ON/OFF časovač: oneskoruje 5 minút deaktiváciu zvolenej rýchlosti (výkonu) odsávania.

Poznámka: toto tlačidlo slúži tiež pre funkciu "Reset signalizácie nasýtenia filtra".

1. Tlačidlo ON/OFF svetlo
2. Displej zobrazuje:

a. Rýchlost' (výkon) odsávania: ukazovatel' sa otáča v závislosti na zvolenej rýchlosti (výkonu) odsávania.

Bezpečnostná funkcia: kontrolka bliká.

b. Nasýtenie protitukového filtra: rozsvieti sa v prípade potreby údržby filtra.

c. Časovač.
d. nasýtenie filtra s aktivnym uhlím: rozsvieti sa v prípade potreby údržby filtra.

Poznámka: táto funkcia je normálne deaktivovaná a musí byt aktivovaná len v prípade, že odsávač pár je použitá vo filtračnej verzii (s namontovaným uhlíkovým filtrom).

• Vypnite odsávač pár.
• Stlačte súčasne tlačidlá 1 a 3 a držte ich stlačené, kým kontrolka neprestane blikať (deaktivovaná kontrolka) a sa zapne pevné svetlo (aktivovaná kontrolka).
• Uvoľnite tlačidlá.
  Pre deaktiváciu opakujte postup: kontrolka prechádza z pevného svetla (aktivovaná kontrolka) na blikanie (deaktivovaná kontrolka).

e. Osvetlenie.

Bezpečnostná funkcia

Odsávač je vybavený snímačom, ktorý v prípade náhleho zvýšenia teploty, aktivuje odsávanie, kým sa teplota výrazne zníži.

Reset signalizácie nasýtenia filtra

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Panel obvodového odsávania

Obvod panela odsávania čistit' rovnako často ako protitukový filter, používať súkno a nie velmi koncentrovaný tekutý čistiací prostriedok. Nepoužívať nikdy škrabiace hmoty.

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď upozomňovací systém násytelnosti filtrov – ak je s nim príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbit, ale jeho filtračná cherakteristika sa tým vôbec nezmení.

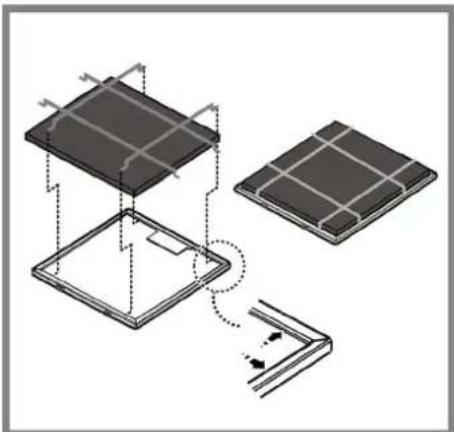

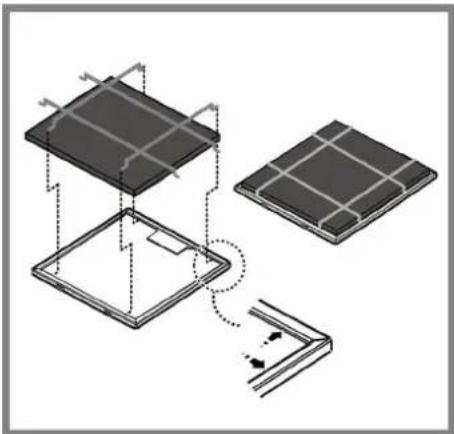

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtelnosť uholného filtru sa odhaľuje iba po viac-menej predlženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom pripade je nevyhnutné vymeníť zásobník maximálne každé štyri mesiace (alebo keď upevňovaci systém nasýtelnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť).

NEMOŽE byt' umývaný alebo regenerovaný.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

1. Vytiahnite ochranný kryt s použitím malého skrutkovača s rezným hrotom alebo podobným nástrojov.
2. Vymeňte poškodenú žiarovku.

Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.

1. Zatvorte ochranný kryt (upevnenie na zápakdu).

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky a umožňujú ušetrit 90% elektrickej energie.

Pre výmenu, obrátit' sa na technický servis.

LIKVIDÁCIA

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických pristrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuziskaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlikový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to prebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonat' nasledujúce jednoduché kontroly.

- Ak odsávač pary nefunguje:

Skontrolovať, že:
- nedošlo k výpadku elektrického prúdu.

- bola zvolená jedna rýchlost.

- zvolená rýchlosť motora je dostačujúca pre množstvo uvoľnených dymov a pár.

- Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.

- uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

• ak odsávač pary sa vypol počas normálnej prevádzky:
  Skontrolovať, že:
• nedošlo k výpadku elektrického prúdu.
• vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátit' sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šírka (cm)	Híbkam) (cm)	∅ výfukového potrubia (cm)
PHVP 6.4F AL K 69	-104 59,5 15	15
PHVP 6.6F LM K	69 -104	60 18,9	15
PHVP 8.7F LT K 69	-104	80 18,8	15

Vid' typový štítok pre celkovú absorpciu a absorpciu svetla.

PHVP 6.4F AL K

Pre výmenu, obrátit' sa na technický servis.

Komponenty, ktoré nie sú dodané s výrobkom
