HHVP 8.7F LT K - Köksfläkt HOTPOINT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt (inbyggd)
Märke	Hotpoint
Modell	HHVP 8.7F LT K
Bredd (cm)	87
Djup (cm)	50
Höjd (cm)	Justerbar, min 60
Vikt (kg)	15
Strömförsörjning	220-240 V, 50/60 Hz
Motoreffekt (W)	200
Utsugningskapacitet (m³/h)	650
Ljudnivå (dB)	65
Energiklass	A
Kontrolltyp	Elektroniska tryckknappar
Belysning	2 x LED
Filter	Aluminiumfettfilter, extra kol filter
Kanal diameter (mm)	150
Installation	Väggmonterad eller under skåp
Funktioner	Utsugning, recirkulation
Hastigheter	3 + intensiv
Rengöring av fettfilter	Diskmaskinssäker
Byte av kol filter	Var 4-6 månad

Vanliga frågor - HHVP 8.7F LT K HOTPOINT

Hur installerar man köksfläkten Hotpoint HHVP 8.7F LT K?

Installation måste utföras av en kvalificerad fackman. Se till att fläkten är säkert monterad på rekommenderad höjd (65-75 cm ovanför elektrisk spishäll, 75-85 cm ovanför gasspishäll). Använd lämplig kanalisering för utsugningsläge eller installera kol filter för recirkulation.

Hur rengör man fettfiltren?

Ta bort aluminiumfettfiltren och tvätta dem i varmt tvålvatten eller i en diskmaskin på låg temperatur. Torka dem noggrant innan du sätter tillbaka dem.

Hur byter man kol filtret?

För recirkulationsläge, byt kol filtret var 4-6 månad eller oftare om du lagar mycket mat. Ta bort fettfiltret, skjut sedan ut det gamla kol filtret och sätt i ett nytt.

Vad är utsugningskapaciteten?

Hotpoint HHVP 8.7F LT K har en maximal utsugningskapacitet på 650 m³/h, lämplig för medelstora till stora kök.

Kan jag använda fläkten i recirkulationsläge?

Ja, fläkten stöder både utsugnings- och recirkulationsläge. För recirkulation måste du installera kol filter (säljs separat).

Hur byter man LED-lamporna?

LED-lamporna är integrerade och bör bytas av en kvalificerad tekniker. Kontakta Hotpoints kundtjänst för hjälp.

Varför är fläkten bullrig?

Ljudnivå upp till 65 dB är normalt på maximal hastighet. Se till att fläkten är korrekt installerad och att kanaliseringen inte är blockerad. Rengör filtren regelbundet för att minska bullret.

Vad är garantiperioden?

Hotpoint-fläktar har vanligtvis en 2-årig tillverkargaranti. Registrera din produkt online för att förlänga täckningen.

Hur återställer man filterlarmet?

Efter rengöring eller byte av filter, tryck och håll ned återställningsknappen i 3 sekunder tills indikatorlampan släcks.

Kontrollknapparna svarar inte. Vad ska jag göra?

Kontrollera strömförsörjningen och återställ fläkten genom att stänga av strömmen i några minuter. Om problemet kvarstår, kontakta Hotpoint service.

BRUKSANVISNING HHVP 8.7F LT K HOTPOINT

- Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

- Använd alltid skyddshandskar vid installation och underhållsingrepp.

- Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

- Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

- Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

- Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

- Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

- Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

- Det är strängt förbjudet att flambera mat under fläkten.

- Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Oppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

- Anslut inte apparaten till elnätet innan installationen är helt slutförd.

- Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

- Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

- Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

- Fläkten får aldrig användas utan att gallret är korrekt monterat!

- Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

- Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.

- Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

▲ VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I håndelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 55cm om det är frågan om en elektrisk spis och 70cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

ELANSLUTNING

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätef), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätef i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

▲ VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Utbyte av matarkabel

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor om kabeln skadats.

LUFTUTSLÄPP

(för utsugsversioner)
Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem.
! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Företaget frånsäger sig allt ansvar om dessa förordningar inte respekteras.

MED FILTER ELLER UTSUG?

! Er fläktfläkt är klar att användas i utsugsversionen.
För att använda fläkten med filterversionen ska det tillhörande TILLBEHÖRSKITTET installeras.
Kontrollera på de första sidorna i denna manual om TILLBEHÖRSKITTET levererats eller om det inköps separat.
Observera: Om det levereras med maskinen, kanske det extra filtersystemet i vissa fall redan är installerat på fläkten.
Informationen för omvandling av fläkten från utsugsversion till filterversion finns i denna manual.

Utsugsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

⚠️ WARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

⚠️ WARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

5 Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

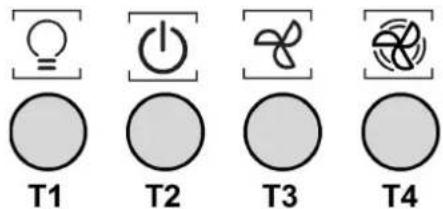

Modeller med mekanisk tryckknapp

HHVP 6.6F LM K - HHVP 63F LM W HHVP 63F LM CF

T1. ON/OFF-Strömbrytare för belysning.
T2. Strömbrytare för OFF/Hastighet 1
T3. Val av hastighet 2
T4. Val av hastighet 3

Modeller med tryckknapp SOFT-TOUCH

HHVP 8.7F LT K

Att välja funktionerna från huvén är tillräckligt pekkommandon:

a. Knapp hastighetsökning (makt) Sug:
b. Knapp minska hastigheten (makt) vakuum.
c. ON / OFF knappen huva
d. PÀ / AV Ijus
e. ON / OFF stänga timer:

Program stänga av hastigheten (makt) aktiv sug efter ca 3 minuter.

UNDERHÅLL

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Rengör den yttre utsugningspanelen med samma intervaller som fettfiltret, använd en trasa och ett flytande rengöringsmedel som inte är för starkt. Undvik att använda ämnen med slipverkan.

Skötsel av avfettningsfilter

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett mitt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Skötsel av kolfilter

Kolfiltret fängar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad (eller när indikatom för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt).

Filtret kan INTE rengöras eller återanvändas.

Runda Kolfilter

Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

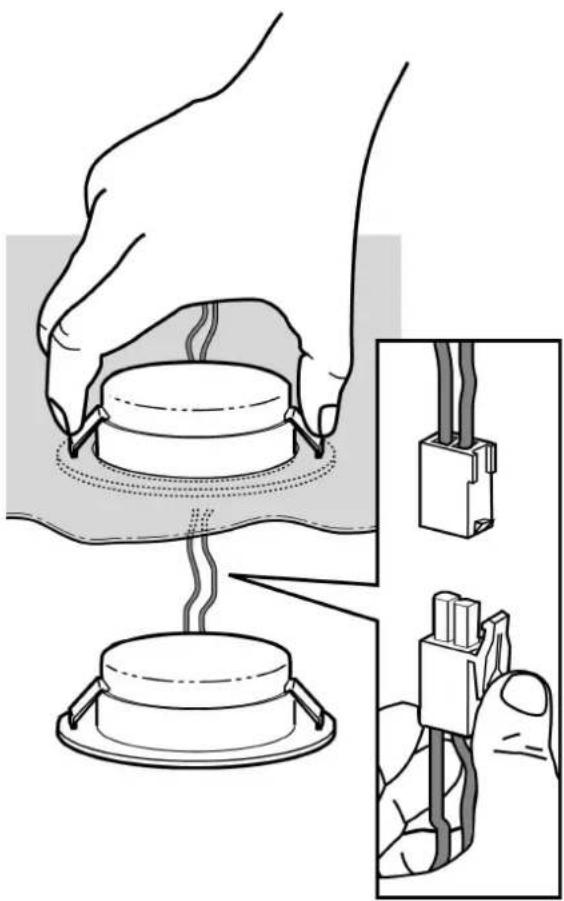

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta den auktoriserade reservdelsåterförsäljaren vid byte av lampor.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följdern om produkten inte hanteras på rätt sätt.

Symbolen påprodukten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

FUNKTIONSFEL

Om något inte verkar fungerar, utför först följande enkla kontrollera innan servicekontoret kontaktas:

Om fläkten inte fungerar:

Kontrollera att:

• inget strömavbrott förekommer.
• en hastighet valts.
• Om fläktens prestanda är dålig: Kontrollera att:
• Den valda motorhastigheten är tillräcklig för mängden rök och avgas som släpps ut.
• Köket är tillräckligt ventilerat för ett luftuttag.
• Kolfiltret inte är förbrukat (fläkt i filterversion).
• Om fläkten släckts under normal funktion:

Kontrollera att:

• inget strömavbrott förekommer.
• den omnipolära öppningsanordningen inte utlösts.

Vid eventuella funktionsfel, koppla först ifrån apparaten ur elnätet i cirka 5 sekunder genom att dra ur kontakten och sedan ansluta apparaten igen, innan servicekontoret kontaktas. Om ett funktionsfel kvarstår, kontakta servicekontoret.

TEKNISKA SPECIFIKATIONER

Modell	Höjd (cm)	Bredd (cm)	Djup (cm)	∅ rör för utsläpp (cm)
HHVP 6.6F LM K HHVP 63F LM W HHVP 63F LM CF	69 -104 60 18	9 15-12,5-12
HHVP 8.7F LT K	69 -104	80	18,8	15-12,5-12

Se märkesplåt för totalt upptag och lampans förbrukning.

Komponenter som inte medföljer produkten

ADVARSEL
