Produkttyp	Köksfläkt
Märke	Hotpoint
Modell	HHVP 6.6F LM K
Höjd (min - max)	71 - 104.5 cm
Bredd	79.5 - 104.5 cm (beroende på version)
Djup	59.8 cm
Avloppsrörets diameter	15 cm
Elanslutning	220-240 V ~ 50 Hz
Motoreffekt	Ej specificerad (uppskattning ~200 W)
Belysning	LED, byte av auktoriserad service
Kontroller	Tryckkänsliga, 3 sugstyrkor + tidsinställd intensiv
Timer	Programmerbar fördröjd avstängning (5 min)
Fettfilter	Metall, diskmaskinsäker
Kolfilter	Valfritt (återcirkulation), byte var 4:e månad
Minsta avstånd till spis	45 cm (el) / 65 cm (gas)
Säkerhetsfunktion	Automatisk avstängning vid överhettning
Installation	Utomhusavlopp eller återcirkulation (medföljer ej)
Uppskattad vikt	Cirka 15 kg
Reparationsindex	Ej specificerat (uppskattning 7/10)

Vanliga frågor - HHVP 6.6F LM K HOTPOINT

Hur rengör man fettfiltret?

Metallfettfiltret måste rengöras en gång i månaden för hand eller i diskmaskin (snabbprogram, låg temperatur). Använd milda rengöringsmedel. För att demontera, dra i fjäderhandtaget.

När ska kolfiltret bytas?

Kolfiltret (om installerat) måste bytas var 4:e månad max. Det kan inte rengöras eller regenereras. Mättnadssignalen visas på kontrollpanelen.

Hur växlar man till återcirkulationsläge (filterversion)?

För att använda fläkten i filterversion måste du installera ett tillbehörsset som innehåller ett kolfilter. Följ instruktionerna i manualen. Om kolfiltret redan medföljer kan det vara förinstallerat.

Vad gör man om fläkten inte fungerar längre?

Kontrollera först att strömmen är ansluten och att en hastighet är vald. Om problemet kvarstår, koppla bort fläkten i 5 sekunder och anslut den igen. Kontakta kundtjänst om det behövs.

Hur ställer man in den automatiska avstängningstimern?

Tryck på knappen programmerad avstängning (T5) för att aktivera en fördröjd avstängning av sugstyrkan efter cirka 5 minuter. Indikatorn blinkar under nedräkningen.

Vilket är minsta avstånd mellan fläkten och spishällen?

Minsta avstånd är 45 cm för elektriska spisar och 65 cm för gas- eller kombispisar. Följ spistillverkarens anvisningar om de anger ett större avstånd.

Hur byter man en LED-lampa?

LED-lamporna kan endast bytas av ett auktoriserat servicecenter. Kontakta kundtjänst för att få reservdelar och utföra reparationen.

Vad betyder den blinkande indikatorn på panelen?

En blinkande indikator visar antingen mättnad av fettfiltret (underhåll krävs) eller mättnad av kolfiltret (om aktiverat). Efter rengöring eller byte, återställ signalen genom att hålla in knapp 3.

Kan jag använda fläkten utan lampor installerade?

Nej, använd aldrig fläkten utan att lamporna är korrekt monterade, eftersom det innebär risk för elektrisk stöt. Lamporna måste vara på plats för att garantera säkerheten.

Hur minskar man ljudet från fläkten?

Använd fläkten på lägsta hastighet under tillagning och låt den gå några minuter efteråt. Se till att avloppsröret har rekommenderad diameter (15 cm) och att antalet böjar är begränsat för att minimera ljudet.

BRUKSANVISNING HHVP 6.6F LM K HOTPOINT

- Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

- Använd alltid skyddshandskar vid installation och underhållsingrepp.

- Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

- Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

- Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

- Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

- Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

- Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

- Det är strängt förbjudet att flambera mat under fläkten.

- Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

VÄRNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

- Anslut inte apparaten till elnätet innan installationen är helt slutförd.

- Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

- Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

⚠️ VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

- Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

- Fläkten får aldrig användas utan att gallret är korrekt monterat!

- Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

- Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.

- Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

⚠️ WARNING! Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Håll barn under 3 år borta från apparaten. Apparaten måste förvaras utom räckhåll för barn under 8 år, som inte är under konstant uppsikt av en vuxen.

⚠️ WARNING: apparaten är inte avsedd att sättas i drift med hjälp av en extern enhet eller ett separat fjärrstyrningssystem.

Denna apparat är inte avsedd för professionell användning. Använd inte apparaten utomhus.

För att undvika risk för kroppsskador måste förflyttning och installation av apparaten utföras av två eller flera personer.

⚠️ Installationen, inklusive eventuell anslutning till vattenförsörjning (om sådan föreskrivs), samt elektriska anslutningar och

reparationsåtgärder, måste utföras av kvalificerad personal.

När installationen har slutförts förvaras förpackningsmaterialet (plastdelar, frigolit etc.) utom räckhåll för barn för att undvika kvävningsrisk.

Använd inte apparaten om du är blöt eller barfota.

Använd aldrig apparaten för ångrengöring – risk för elstöt.

Förpackningsmaterialet är 100 % återvinningsbart och är märkt med symbolen för återvinning

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

- Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 45cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

ELANSLUTNING

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠️ WARNING! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Om kabeln inte är försedd med stickpropp ska kablarna anslutas enligt följande tabell:

Nätspänning och frekvens

Hänvisa till det värde som anges på etiketten på insidan av fläkten.

Trådanslutning

Utbyte av matarkabel

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor om kabeln skadats.

LUFTUTSLÄPP

(för utsugsversioner)

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Företaget frånsäger sig allt ansvar om dessa förordningar inte respekteras.

MED FILTER ELLER UTSUG?

! Er fläktfläkt är klar att användas i utsugsversionen.

För att använda fläkten med filterversionen ska det tillhörande TILLBEHÖRSKITTET installeras.

Kontrollera på de första sidorna i denna manual om TILLBEHÖRSKITTET levererats eller om det inköps separat.

Observera: Om det levereras med maskinen, kanske det extra filtersystemet i vissa fall redan är installerat på fläkten.

Informationen för omvandling av fläkten från utsugsversion till filterversion finns i denna manual.

Utsugsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

WARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

WARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

T1

T2

T3

T4

T5

Att välja funktionerna från huven är tillräckligt pekkommandon:

T1. Knapp hastighetsökning (makt) Sug:
T2. Knapp minska hastigheten (makt) vakuum.
T3. ON / OFF knappen huva
T4. PÅ / AV ljus
T5. ON / OFF stänga timer:

Program stänga av hastigheten (makt) aktiv sug efter ca 3 minuter.

Anmarkning: Intensiv flakthastighet (effekt) ar tidsbegransad och varar i 5 minuter (indikatom c blinkar). Flaktkapan atergar sedan till utsugningshastighet (effekt) 2.

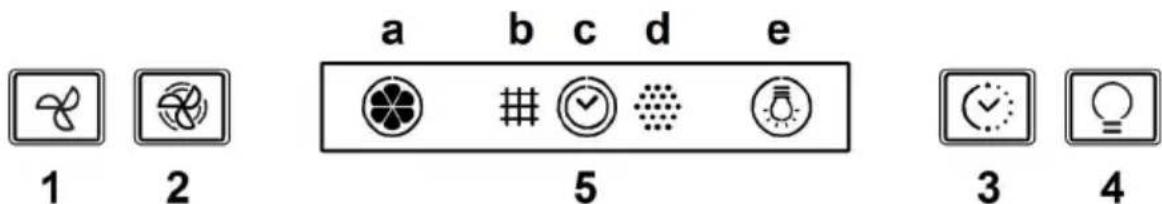

1. PA/AV-knapp for timer: fordrojer deaktivering av vald flakthastighet (effekt) med 5 minuter.

Anmarkning: knappen används även for funktionen "Aterstallning av signal for mattat filter"

1. Belysningens PA/AV-knapp

2. Displayen visar:

a. Flakthastighet (effekt): indikatorn roterar i enlighet med vald flakthastighet (effekt).

Sakerhet under användning: indikatorn blinkar.

b. Mattat fettfilter: tands nar det kravs underhall av filtret.

c. Timer

d. Mattat filter med aktivt kol: tands nar det kravs underhall av filtret.

Anmarkning: denna funktion ar normalt inaktiverad och ska endast aktiveras om flaktkapan används som en filterversion (med kolfilter monterat).

For att utfora detta, gor sa har:

- Tryck pa och hall knappama 1 och 3 nedtryckta samtidigt, tills indikatorn slutar blinka (indikator inaktiverad) och lyser konstant (indikator aktiverad).

- Slapp knapparna.

For att deaktivera, gor om proceduren: indikatorn ar inte langre tand konstant (indikator aktiverad) och kommer istallet att blinka (indikator inaktiverad).

e. Belysning

Sakerhet under användning

Flaktkapan har en sensor som, i handelse av plotslig temperaturokning, aktiverar apparaten tills temperaturen sanks kraftigt.

Efter att underhall pa filtret har utforts, tryck pa och hall nedtryckt knapp 3 tills indikatorn slacks.

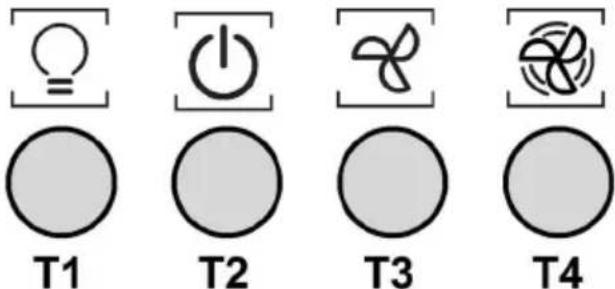

T1. ON/OFF-Strömbrytare för belysning.
T2. Strömbrytare för OFF/Hastighet 1
T3. Val av hastighet 2
T4. Val av hastighet 3

UNDERHÅLL

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Rengör den yttre utsugningspanelen med samma intervaller som fettfiltret, använd en trasa och ett flytande rengöringsmedel som inte är för starkt. Undvik att använda ämnen med slipverkan.

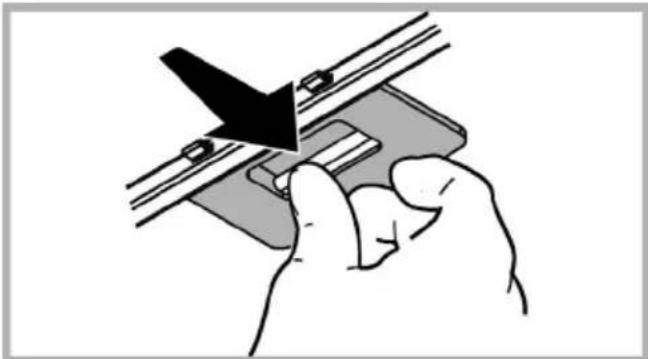

Skötsel av avfettningsfilter

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

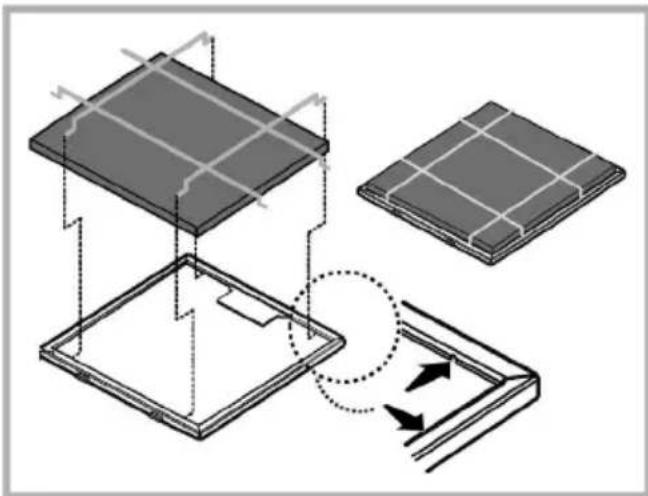

Skötsel av kolfilter

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Madrassfilter (medföljer produkten).

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

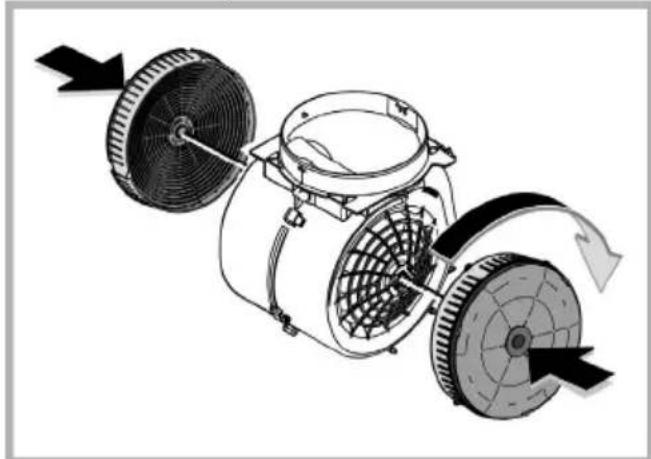

Madrassfiltret kan ersättas med det Runda kolfiltret.

Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta den auktoriserade reservdelsåterförsäljaren vid byte av lampor.

BORTSKAFFNING

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen ■ på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

FUNKTIONSFEL

Om något inte verkar fungerar, utför först följande enkla kontrollera innan servicekontoret kontaktas:

• Om fläkten inte fungerar:
  Kontrollera att:
• inget strömavbrott förekommer.
• en hastighet valts.
• Om fläktens prestanda är dålig:

Kontrollera att:

- Den valda motorhastigheten är tillräcklig för mängden rök och avgas som släpps ut.

• Köket är tillräckligt ventilerat för ett luftuttag.
• Kolfiltret inte är förbrukat (fläkt i filterversion).

- Om fläkten släckts under normal funktion:

Kontrollera att:

• inget strömavbrott förekommer.
• den omnipolära öppningsanordningen inte utlösts.

Vid eventuella funktionsfel, koppla först ifrån apparaten ur elnätet i cirka 5 sekunder genom att dra ur kontakten och sedan ansluta apparaten igen, innan servicekontoret kontaktas. Om ett funktionsfel kvarstår, kontakta servicekontoret.

TEKNISKA SPECIFIKATIONER

Höjd (cm)		Bredd (cm)	Djup (cm)	∅ på frånluftsrör (cm)
	71-104,579,5-104,5	59,8	32,6	15
	71-104,579,5-104,5	79,8	32,6	15

Komponenter som inte medföljer produkten

Du kan ladda ner Säkerhetsinstruktioner, Bruksanvisning, Produktblad och Energidata genom att:

• Besöka vår webbsida docs.hotpoint.eu
• Använda QR-koden
• Eller kontakta vår kundservice (Se telefonnumret i garantihäftet). När du kontaktar vårkundservice, ange koderna som står på produktens typskylt.

T5. ON / OFF slå av timeren:
