Tipo di prodotto	Cappa aspirante
Marca	Hotpoint
Modello	HAH 65 F LB X - 869991552450
Dimensioni (A x L x P)	18 (+3,1) x 59,8 x 30-45,5 cm
Peso lordo	7,5 kg
Alimentazione	230 V / 50 Hz (controllare targhetta)
Potenza di aspirazione	3 velocità
Illuminazione	LED 2,5 W (attacco E14)
Tipo di evacuazione	Aspirante o filtrante (kit opzionale)
Filtro antigrasso	Metallico, pulizia mensile (lavastoviglie possibile)
Filtro al carbone	Sostituzione ogni 4 mesi (non lavabile)
Distanza minima di sicurezza	50 cm (elettrico) / 65 cm (gas o misto)
Comandi	Interruttore luce, velocità 1-3
Consumo energetico	Conforme alle norme EN/IEC
Livello sonoro	Conforme EN/IEC 60704
Materiale	Acciaio inox (informazione dedotta)
Installazione	A parete, fissaggio adatto al supporto
Manutenzione	Pulizia con panno umido e detergente neutro
Sicurezza	Scollegare prima della manutenzione, utilizzo da bambini >8 anni
Norme	Direttive 2014/35/UE, 2014/30/UE, 2012/19/UE (RAEE)

Domande frequenti - HAH 65 F LB X - 869991552450 HOTPOINT

Come installare la cappa Hotpoint HAH 65 F LB X?

Seguire le istruzioni del manuale. La distanza minima tra il piano cottura e la cappa deve essere di almeno 50 cm per un fornello elettrico e 65 cm per un fornello a gas o misto. Utilizzare le viti fornite e assicurarsi che la parete supporti il peso. Per la versione filtrante, installare il kit carbone (non fornito).

Come pulire i filtri antigrasso?

I filtri metallici devono essere puliti almeno una volta al mese. Utilizzare detergenti non aggressivi, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Tirare la maniglia a molla per smontarli.

Quando sostituire il filtro al carbone?

Il filtro al carbone attivo deve essere sostituito ogni 4 mesi al massimo. Non può essere lavato né rigenerato. Per accedervi, rimuovere prima i filtri antigrasso.

Come sostituire la lampadina?

Scollegare l'apparecchio. Assicurarsi che la lampadina sia fredda. Rimuovere la griglia di aspirazione. Sostituire con una lampadina LED da 2,5 W massimo, attacco E14. Consultare il manuale per il tipo esatto (ILCOS D).

Cosa fare se la cappa non funziona?

Verificare l'alimentazione elettrica e che sia selezionata una velocità. Se si spegne durante l'uso, interrompere l'alimentazione per 5 secondi e poi ricollegare. Se il problema persiste, contattare il servizio di assistenza.

Posso usare la cappa senza filtro al carbone?

Sì, se installata in versione aspirante (evacuazione verso l'esterno). Se si utilizza la versione filtrante, il filtro al carbone è obbligatorio per ridurre gli odori.

Qual è l'altezza di installazione consigliata?

La distanza minima tra la superficie di cottura e la parte inferiore della cappa è di 50 cm per l'elettrico e 65 cm per il gas/misto. Adattare in base alle raccomandazioni della propria cucina.

Come ridurre il rumore della cappa?

Utilizzare un condotto di evacuazione del diametro raccomandato (flangia di collegamento). Evitare curve brusche e lunghezze inutili. Pulire regolarmente i filtri antigrasso.

La cappa viene fornita con un kit di ricircolo?

No, il kit di filtrazione a carbone non è fornito. Deve essere acquistato separatamente se si desidera utilizzare la cappa in versione filtrante. Consultare gli accessori compatibili.

Come smaltire la cappa a fine vita?

Conformemente alla direttiva RAEE (2012/19/UE), non gettarla con i rifiuti domestici. Depositarla in un punto di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche.

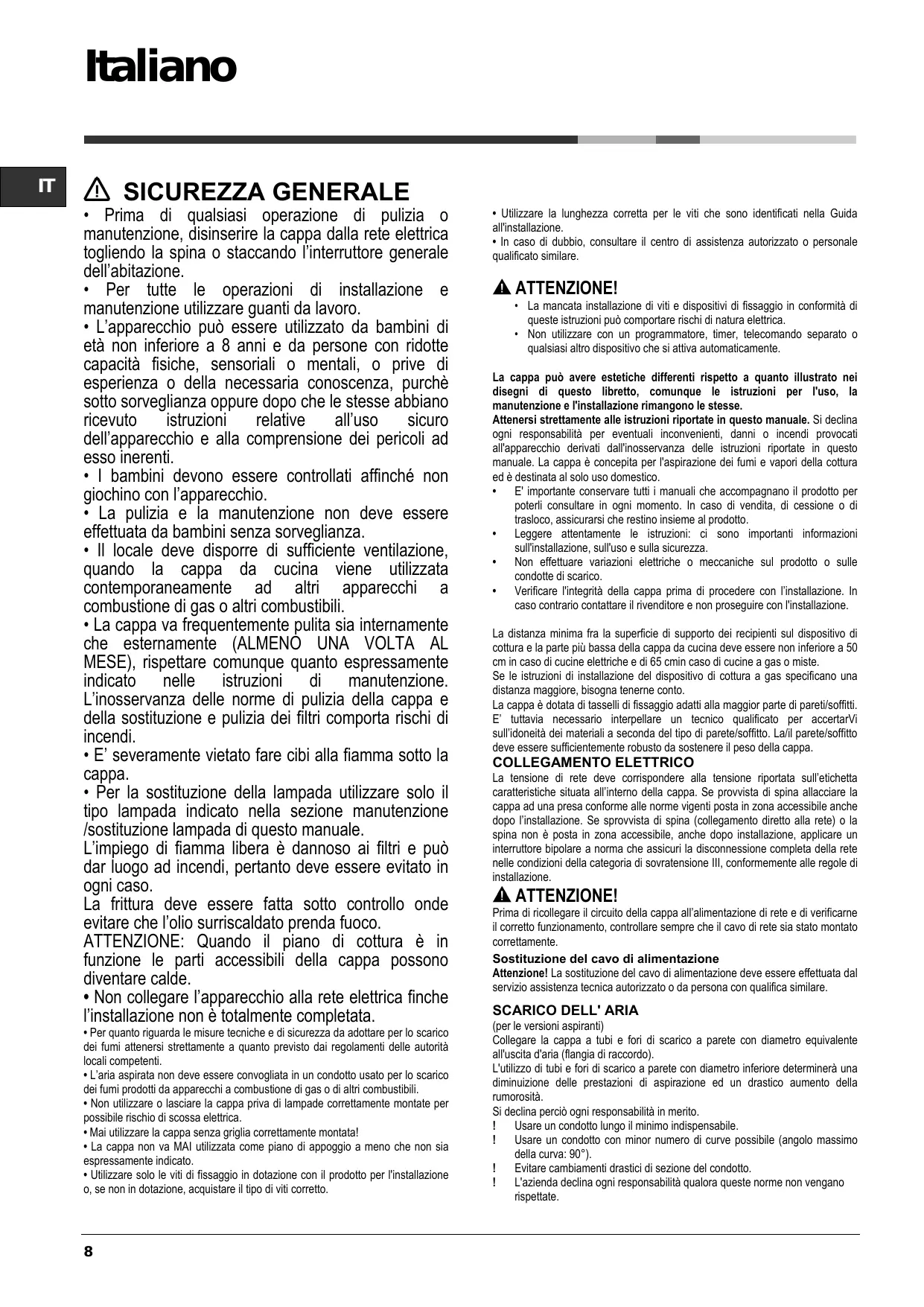

MANUALE UTENTE HAH 65 F LB X - 869991552450 HOTPOINT

• Prima di qualiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, parchè molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.
  La frittura delve essere fattà molto controlo onede evitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
• Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogiata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.

• Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni più comportare rischi di natura elettrica.
• Non'utilizzare con un programmatore, timer, telecomando separato o qualsiasi altri dispositivo che si attiva automaticamente.

La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporte dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina delve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E'uttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La.il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche后期 l'installazione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installatione,appicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualità similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici dizsche del condotto.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzarelacappa in versionefiltrantevainstallato l'appostoKIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Note: Se fornitto a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contenute in quello manuale.

Versione aspirante

I vapori vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtrò/i a carbone, quello/i deve/devono essere rimioso/i.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

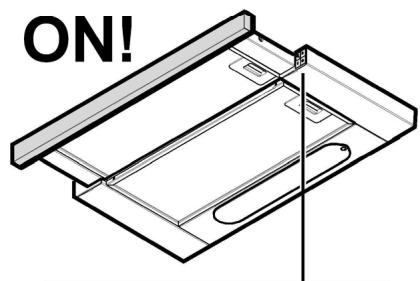

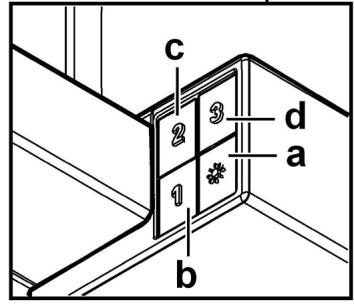

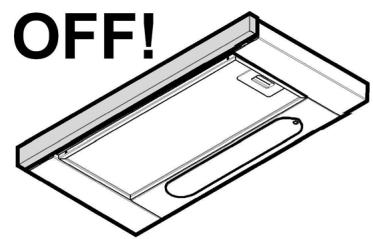

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. Interru tlore luce ON/OFF.
b. Interruttore OFF/velocity 1
c. Selezione velocità 2
d. Selezione velocità 3

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersvi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare I'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Ilchio antigrasso metallico devesse pulito una volta al mese condetergenti non aggressivi, manualemente oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglia il filtrato antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

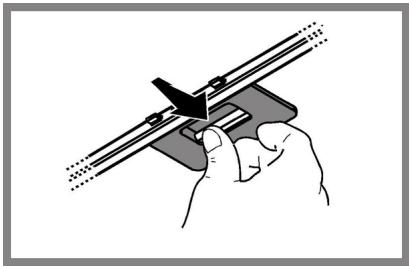

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtrone carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrone grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON vu essere lavato o rigenerato

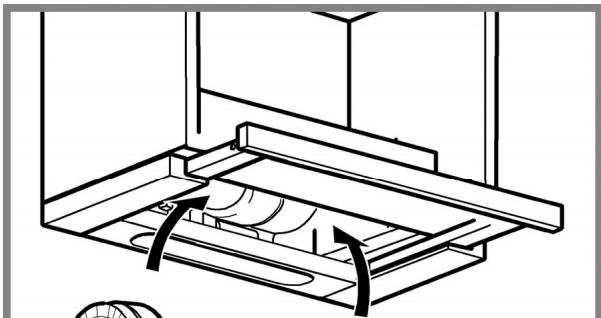

Togliere i filtri antigrassi.

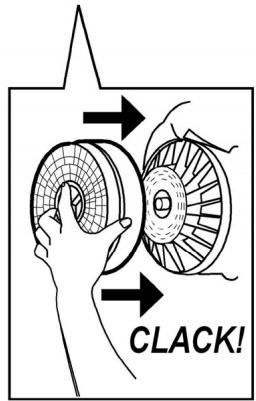

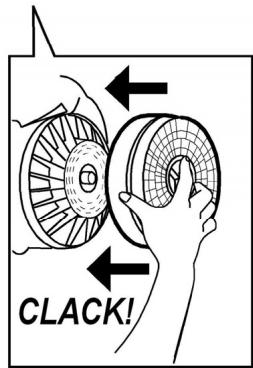

Applicare un filtro al carbone per lato ed agganciarlo alla cappa.

Rimettere i filtri antigrasso.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Estrarre il cassetto estraibile.

Togliere la griglia da aspirazione per accedere al vano lampade.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 2,5W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1e").

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma devese assere consegnato presso l'idoneo punto di ragcolla per il risciclaggio di apparecchiatte elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di questo prodotto, contattare l'idoneo afficcio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura. Aumentare la velocità solo in caso di granità quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemi di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ir carbone. Per Maintainere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimIZzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo delsystemi di canalizzazione individato in questo manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:

Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Ilchio carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'é interruzione di corrente.
• il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolver Ger Vi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui I'analomia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECNICI

Altezza 18 (+3,1) cm

Larghezza 59,8 cm

Profondita 30-45,5 cm

Peso lordo 7,5 Kg

del tubo di scarico 15 cm

La cappa è conforme alle seguenti Direttive EC:

Low voltage Directive 2014/35/EU (26-02-2014)
EMC Directive 2014/30/EU (26-02-2014)

Componenti non in dotazione con il prodotto
