MANUAL DE UTILIZADOR XH90 SONY

(REGLAMENTO DELEGADO (UE) DE LA

11DE KD-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx / KE-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx 5-014-855-14(1) D:\SONY TV\SY20_NX_EU_RG_141\5014855141\5014855141_06PT\5014855141_06PT.fm master page: Left Sobre os manuais Este televisor vem com os seguintes manuais. Guarde os manuais para futuras consultas. Guia de Configuração

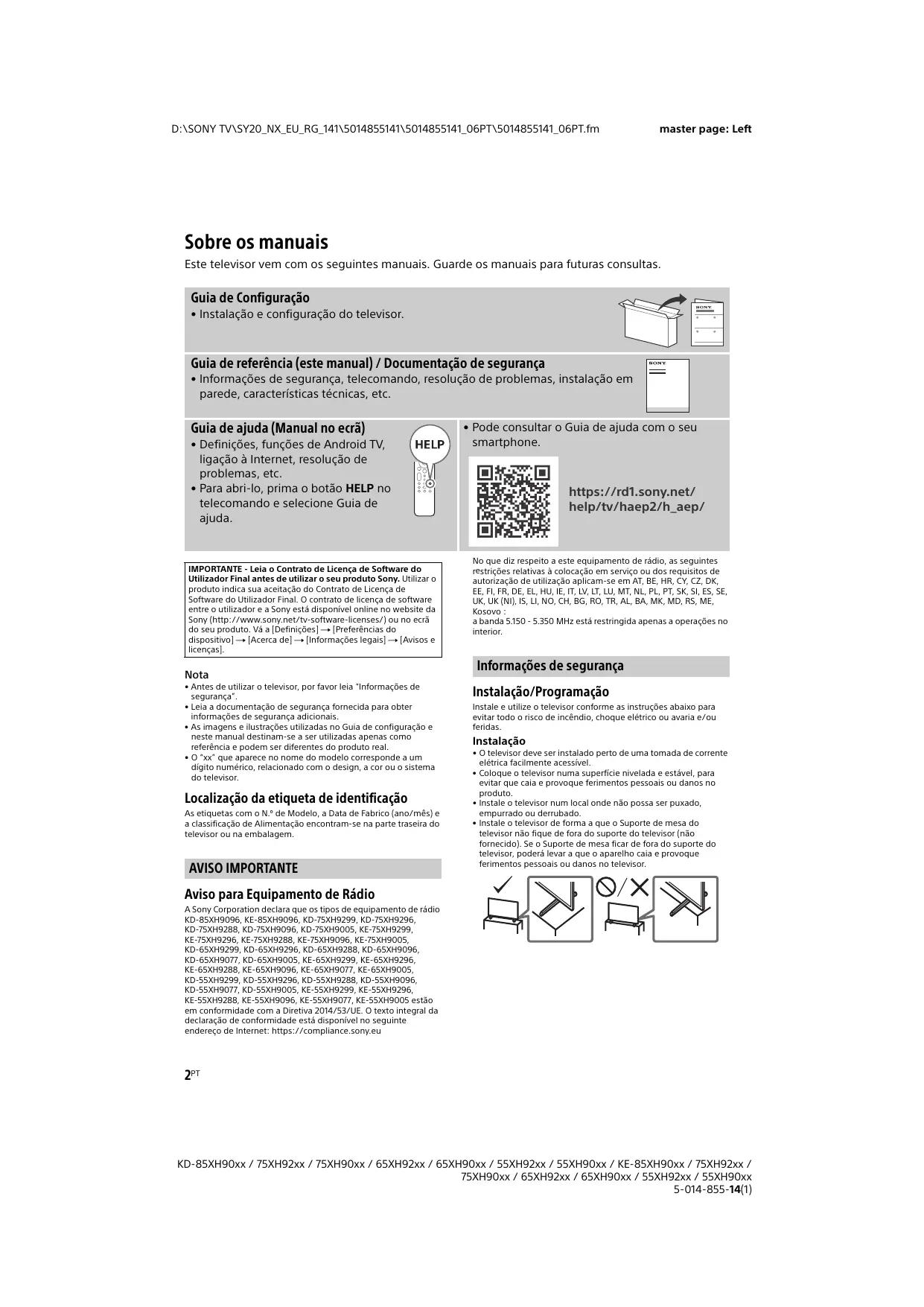

• Instalação e configuração do televisor. Guia de referência (este manual) / Documentação de segurança
• Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc. Guia de ajuda (Manual no ecrã)
• Definições, funções de Android TV, ligação à Internet, resolução de problemas, etc.
• Para abri-lo, prima o botão HELP no telecomando e selecione Guia de ajuda. IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizar o seu produto Sony. Utilizar o produto indica sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licença de software entre o utilizador e a Sony está disponível online no website da Sony (http://www.sony.net/tv-software-licenses/) ou no ecrã do seu produto. Vá a [Definições] t [Preferências do dispositivo] t [Acerca de] t [Informações legais] t [Avisos e licenças]. Nota
• Antes de utilizar o televisor, por favor leia “Informações de segurança”.
• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.
• O “xx” que aparece no nome do modelo corresponde a um dígito numérico, relacionado com o design, a cor ou o sistema do televisor. Localização da etiqueta de identificação As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do televisor ou na embalagem. AVISO IMPORTANTE

• Pode consultar o Guia de ajuda com o seu smartphone. https://rd1.sony.net/ help/tv/haep2/h_aep/ No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou dos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : a banda 5.150 - 5.350 MHz está restringida apenas a operações no interior. Informações de segurança Instalação/Programação Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas. Instalação
• O televisor deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque o televisor numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
• Instale o televisor num local onde não possa ser puxado, empurrado ou derrubado.
• Instale o televisor de forma a que o Suporte de mesa do televisor não fique de fora do suporte do televisor (não fornecido). Se o Suporte de mesa ficar de fora do suporte do televisor, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no televisor. Aviso para Equipamento de Rádio A Sony Corporation declara que os tipos de equipamento de rádio KD-85XH9096, KE-85XH9096, KD-75XH9299, KD-75XH9296, KD-75XH9288, KD-75XH9096, KD-75XH9005, KE-75XH9299, KE-75XH9296, KE-75XH9288, KE-75XH9096, KE-75XH9005, KD-65XH9299, KD-65XH9296, KD-65XH9288, KD-65XH9096, KD-65XH9077, KD-65XH9005, KE-65XH9299, KE-65XH9296, KE-65XH9288, KE-65XH9096, KE-65XH9077, KE-65XH9005, KD-55XH9299, KD-55XH9296, KD-55XH9288, KD-55XH9096, KD-55XH9077, KD-55XH9005, KE-55XH9299, KE-55XH9296, KE-55XH9288, KE-55XH9096, KE-55XH9077, KE-55XH9005 estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: https://compliance.sony.eu 2PT KD-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx / KE-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx 5-014-855-14(1) D:\SONY TV\SY20_NX_EU_RG_141\5014855141\5014855141_06PT\5014855141_06PT.fm master page: Right Transporte
• Antes de transportar o televisor, desligue todos os cabos.
• São necessárias duas ou mais pessoas (três ou mais pessoas KD-85XH90xx, KE-85XH90xx) para transportar um televisor de tamanho grande.

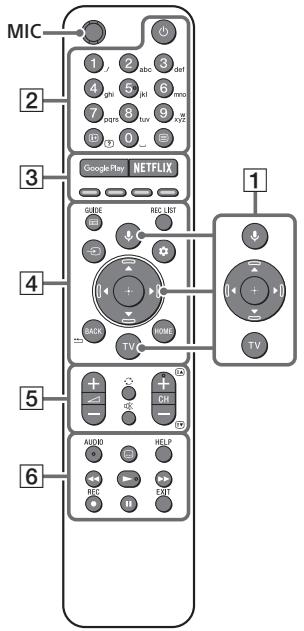

• Ao transportar manualmente o televisor, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã. KD-85XH90xx, KE-85XH90xx Telecomando e Televisor A forma, localização, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo de televisor. MIC

• Não exponha o televisor a choques ou vibrações excessivas durante o transporte.

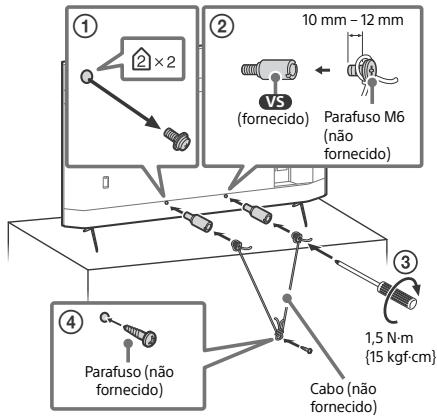

• Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais. Prevenir quedas

(fornecido) Parafuso M6 (não fornecido) (Microfone): Utilize o Assistente Google*1*2 ou a Pesquisa por voz*2. Para sugestões sobre como controlar o seu televisor, prima o botão (Microfone) e fale a frase “sugestões de voz”.*1 //// : Menu de navegação e seleção no ecrã. TV: Apresenta a lista de canais de TV ou muda para entrada.

1,5 N·m {15 kgf·cm} Parafuso (não fornecido) Cabo (não fornecido) (Desligar/ligar) Botões numéricos / (Revelação de Informação/ Teletexto): Apresentar informações. (Teletexto): Apresentar informações de teletexto. Google Play / NETFLIX*1 / Botões coloridos GUIDE/ : Apresenta o guia de programas digital de TV ou o TV box de cabo*1*3. 3PT KD-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx / KE-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx 5-014-855-14(1) D:\SONY TV\SY20_NX_EU_RG_141\5014855141\5014855141_06PT\5014855141_06PT.fm master page: Left REC LIST: Apresenta a lista Rec do USB HDD/DVR*3. (Seleção de entrada): Apresenta e Instalar o televisor na parede seleciona a fonte de entrada, etc. (Definições Rápidas): Apresenta as Definições Rápidas. BACK/ HOME +/– (Volume) (Saltar) (Sem som)*4 CH +/–//: Seleciona o canal ou a página seguinte () / anterior (). AUDIO: Selecione o som da fonte multilíngue ou som duplo (dependendo da fonte do programa). (Configurar legendas) HELP: Apresentar menu de Ajuda. REC: Grave o programa em visualização atualmente em USB HDD/DVR*3. EXIT

(Desligar/ligar) Sensor do telecomando / Sensor de luz / LED *1 Apenas em determinadas regiões/países/modelos de televisor/idiomas. *2 O Assistente Google ou a pesquisa por voz requer uma ligação à Internet. *3 [Configuração da TV box de cabo] é necessária a configuração. *4 O atalho de acessibilidade fica disponível ao manter (Sem som) premido. Para mais informações, consulte o Guia de ajuda. Utilizar o Suporte de parede opcional (SU-WL850 ou SU-WL450)* (não fornecido) Para os clientes: Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si próprio. Para os agentes e contratantes da Sony: Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto. Informações de instalação do Suporte de parede Este manual de instruções do televisor fornece apenas os passos para preparar o televisor para a instalação na parede antes deste ser instalado na parede. Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na página do produto para o modelo do seu televisor. https://www.sony.eu/support Preparação para a instalação na parede Certifique-se de que fixa o Suporte de mesa antes de instalar o Televisor na parede, consultando o Guia de configuração.

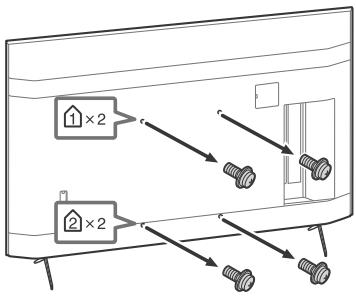

• Prepare o televisor para o Suporte de parede antes de efetuar as ligações com o cabo.
• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este televisor, especialmente para determinar a resistência da parede para suportar o peso do televisor.
• Certifique-se de que a instalação deste produto na parede é efetuada por agentes Sony ou por contratantes licenciados e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.
• Os parafusos para o Suporte de parede não são fornecidos.
• Só técnicos de assistência qualificados devem realizar as instalações de Suporte de parede. 4PT KD-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx / KE-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx 5-014-855-14(1) D:\SONY TV\SY20_NX_EU_RG_141\5014855141\5014855141_06PT\5014855141_06PT.fm

• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir: Suporte de parede SU-WL850 Suporte de parede SU-WL450
• Certifique-se de que utiliza os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no televisor. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do Suporte de parede. O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte de parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc.

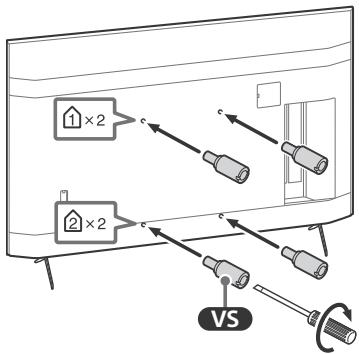

master page: Right Instale a fixação de parede (fornecida com o televisor) à parte de trás do televisor (para ficar paralelo à parede).

• Certifique-se de que armazena os parafusos não utilizados e o Suporte de mesa num local seguro até estar pronto para prender o Suporte de mesa. Mantenha os parafusos fora do alcance de crianças pequenas.

• Se utilizar uma chave de fendas elétrica, fixe o torque para aproximadamente 1,5 N·m {15 kgf·cm}.
• Certifique-se que aperta a Fixação de Parede quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar a Fixação de Parede. A utilização de outra ferramenta pode resultar num excesso de torque da Fixação de Parede e danificar o televisor.

• Apenas em determinadas regiões/países/modelos de televisor.

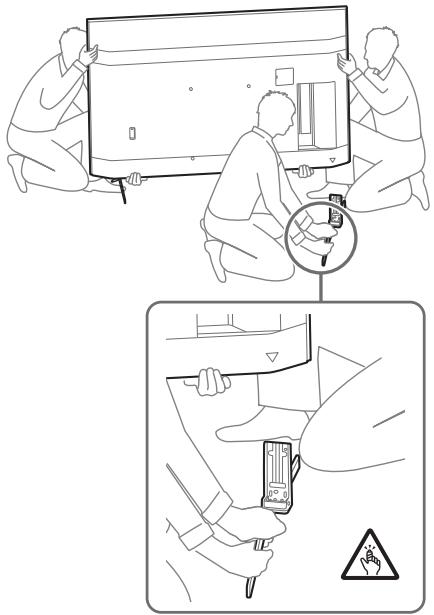

Remova um lado do Suporte de Mesa do Televisor de cada vez. Firmemente segure no Suporte de Mesa do Televisor com ambas as mãos enquanto outra pessoa levanta o televisor. Repita o passo anterior e remova o outro lado do Suporte de Mesa do Televisor. Nota

• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do televisor.
• Tenha cuidado para não exercer demasiada força enquanto desencaixa o Suporte De Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado quando manuseia o Suporte de Mesa do Televisor para prevenir danos ao televisor.
• Tenha cuidado ao levantar o televisor, pois o Suporte de Mesa do Televisor é desencaixado, o Suporte de Mesa do Televisor pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor. Resolução de problemas Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes.

Reinicie o seu televisor premindo o botão de alimentação no telecomando durante cerca de cinco segundos. O televisor vai reinicia. Tente desligar o cabo de alimentação se o televisor não recuperar. Logo, prima o botão de alimentação no televisor e solte-o. Espere dois minutos e ligue o cabo de alimentação.

Consulte o menu Ajuda carregando em HELP no telecomando.

Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho.

Visite o website de suporte da Sony (informações fornecidas no final deste manual). Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor. Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar. O telecomando não funciona.

• Substitua as pilhas. Esqueceu a palavra-passe do bloqueio parental.
• Digite 9999 para o PIN e, em seguida, digite o novo PIN. Para mais informações sobre a resolução de problemas, consulte o Guia de ajuda. 6PT KD-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx / KE-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx 5-014-855-14(1) D:\SONY TV\SY20_NX_EU_RG_141\5014855141\5014855141_06PT\5014855141_06PT.fm Características técnicas Sistema Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED Sistema de televisão: Dependendo do país/ área/modelos de televisor Analógico: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2*1 Satélite*1: DVB-S/DVB-S2 Sistema de Cor: PAL/SECAM/NTSC3.58 (apenas vídeo)/NTSC4.43 (apenas vídeo) Cobertura de canais: Dependendo do país/ área/modelos de televisor Analógico: UHF/VHF/Cabo Digital: UHF/VHF/Cabo Satélite*1: Frequência IF 950-2.150 MHz Saída de som: 10 W + 10 W Tecnologia sem fios Protocolo IEEE 802.11a/b/g/n/ac Bluetooth® Versão 4.2 Banda de frequência(s) Gama de frequência Potência de saída LAN sem fios (Televisor) 2.400-2.483,5 MHz 5.150-5.250 MHz 5.250-5.350 MHz 5.470-5.725 MHz 5.725-5.850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (Televisor) 2.400-2.483,5 MHz < 10,0 dBm Bluetooth® (Telecomando) 2.400-2.483,5 MHz < 10,0 dBm Tomadas de Entrada/Saída Antena (aérea)/cabo Terminal externo de 75 ohm para VHF/UHF Antena de satélite*1 Conector de tipo F fêmea, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz, Distribuição por um Cabo EN50494. / AV IN Entrada de vídeo/áudio (mini-tomada) master page: Right HDMI IN 1/2/3/4 (suporta resolução 4K, HDCP 2.3-compatível) Vídeo: 4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formatos PC*4 Áudio: PCM linear do canal 5,1: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS ARC (Audio Return Channel) (Apenas HDMI IN 3)*5 PCM linear de dois canais: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Tomada digital ótica (PCM linear de dois canais: 48 kHz 16 bits, Dolby Audio, DTS) (Mini-tomada estéreo) Auscultador 2 (HDD REC)*6 Porta do dispositivo USB ( 2 dispositivo USB HDD para a funcionalidade REC) A porta USB 1 suporta High Speed USB (USB 2.0) A porta USB 2 suporta Super Speed USB (USB 3.1 Gen 1)

Ranhura CAM (Módulo de Acesso Condicional) LAN Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.) Alimentação, Ficha de Produto e outros Requisitos de energia 220 V – 240 V CA, 50 Hz Classe de eficiência energética KD-85XH90xx: A KD-75XH92xx / 75XH90xx: A KD-65XH92xx / 65XH90xx: A KD-55XH92xx / 55XH90xx: A 7PT KD-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx / KE-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx 5-014-855-14(1) D:\SONY TV\SY20_NX_EU_RG_141\5014855141\5014855141_06PT\5014855141_06PT.fm Dimensões do ecrã (medido diagonalmente) (Aprox.) KD-85XH90xx: 214,8 cm / 85 polegadas KD-75XH92xx / 75XH90xx: 189,3 cm / 75 polegadas KD-65XH92xx / 65XH90xx: 163,9 cm / 65 polegadas KD-55XH92xx / 55XH90xx: 138,8 cm / 55 polegadas Consumo de energia No modo [Standard] KD-85XH90xx: 223 W KD-75XH92xx / 75XH90xx: 182 W KD-65XH92xx / 65XH90xx: 143 W KD-55XH92xx / 55XH90xx: 116 W No modo [Vívido] KD-85XH9096: 340 W KD-75XH9299 / 75XH9296 / 75XH9288 / 75XH9096 / 75XH9005: 299 W KD-65XH9299 / 65XH9296 / 65XH9288 / 65XH9096 / 65XH9077 / 65XH9005: 236 W KD-55XH9299 / 55XH9296 / 55XH9288 / 55XH9096 / 55XH9077 / 55XH9005: 195 W Consumo anual de energia*7 KD-85XH90xx: 309 kWh por ano KD-75XH92xx / 75XH90xx: 252 kWh por ano KD-65XH92xx / 65XH90xx: 198 kWh por ano KD-55XH92xx / 55XH90xx: 161 kWh por ano Consumo de energia no modo de espera (standby)*8*9 0,50 W (25 W no modo de atualização do EPG/software) Resolução do ecrã

• A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/stock.
• O design e as características técnicas estão sujeitas a alteração sem aviso prévio.
• Podem ser necessárias subscrições para serviços e aplicações, e podem ser aplicados termos adicionais, condições e/ou taxas ao utilizar o Assistente Google.
• A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicional. Aviso para a função de televisão digital
• A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, podem não estar disponíveis em todos os países e áreas. Algumas funções podem não ser permitidas ou podem não funcionar corretamente com alguns fornecedores e ambientes de rede. Alguns fornecedores de serviço de Televisão podem cobrar uma taxa pelos seus serviços. 9PT KD-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx / KE-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx 5-014-855-14(1) D:\SONY TV\SY20_NX_EU_RG_141\5014855141\5014855141_06PT\5014855141_06PT.fm

• Este televisor suporta transmissão digital utilizando codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/serviço, que pode mudar com o tempo, não pode ser garantida. Informação da marca registada
• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 2012-2018 Dolby Laboratories. Todos os direitos reservados.
• Gracenote, o logótipo Gracenote, o logo “Powered by Gracenote” são marcas comerciais registadas ou marcas comerciais da Gracenote, Inc. nos Estados Unidos e/ou noutros países.
• Google, Google Play, Chromecast, YouTube, Android TV e outras marcas relacionadas e logos são marcas comerciais da Google LLC.
• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o símbolo, DTS e o símbolo em conjunto, e Digital Surround são marcas registadas ou marcas comerciais da DTS, Inc. nos Estados Unidos e/ou noutros país. © DTS, Inc. Todos os direitos reservados.
• Netflix é uma marca registada da Netflix, Inc.
• DiSEqC™ é uma marca comercial da EUTELSAT. Este televisor suporta DiSEqC 1.0. Este televisor não se destina ao controlo de antenas motorizadas.
• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros países.
• Todas as outras marcas registadas são propriedade dos seus respetivos proprietários. master page: Left Número de Registro do Produto

(REGULAMENTO DELEGADO DA

COMISSÃO (UE) 2019/2013) KE-85XH9096 (355595), KE-75XH9299 (355596), KE-75XH9296 (355597), KE-75XH9288 (355598), KE-75XH9096 (355604), KE-75XH9005 (355605), KE-65XH9299 (355606), KE-65XH9296 (355607), KE-65XH9288 (355608), KE-65XH9096 (355609), KE-65XH9077 (355610), KE-65XH9005 (355611), KE-55XH9299 (355612), KE-55XH9296 (355613), KE-55XH9288 (355614), KE-55XH9096 (355615), KE-55XH9077 (355618), KE-55XH9005 (355619). 10PT KD-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx / KE-85XH90xx / 75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx 5-014-855-14(1) D:\SONY TV\SY20_NX_EU_RG_141\5014855141\5014855141_07IT\5014855141_07IT.fm master page: Left Informazioni sui manuali Questo televisore è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri. Guida di installazione
