BRUKSANVISNING XH90 SONY

Arlig energiforbrukning*

KD-85XH90xx:309 kWh per År

KD-75XH92xx / 75XH90xx: 252 kWh per År

KD-65XH92xx / 65XH90xx: 198 kWh per År

KD-55XH92xx / 55XH90xx: 161 kWh per År

Fjernbetjening og TV

2 (Strømtilslutning) Talknapper

+/( Informationer/Vis skjult tekst): Vis information.
(Tekst-TV): Viser tekstinformationer.

3 Google Play / NETFLIX*1 / Farveknapper
GUIDE/：Fà vist den digitale programvejledning for TV eller kabel-/ satelliteboks*1*3.

REC LIST: Vis Rec-listen for USB HDD/ DVR*3.

7 (Strømtilslutning)

8 Fjernbetjeningens sensor / Lyssensor / LED

Til Sony-forhandlere og installmenter:

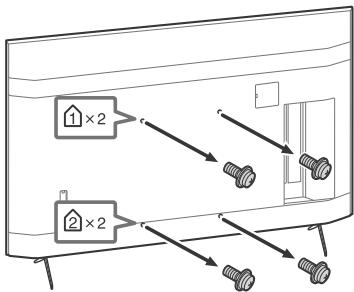

1 Fjern skruer fra bagsiden af TV'et.

Strøm, datablad og andet

Strømkrav

220 V - 240 V AC, 50 Hz

Lavenergiklasse

KD-85XH90xx: A

KD-75XH92xx / 75XH90xx: A

KD-65XH92xx / 65XH90xx: A

KD-55XH92xx / 55XH90xx: A

Skarmstørrelse (malt diagonalt) (Ca.)

KD-85XH90xx: 214,8 cm / 85 tommer

KD-75XH92xx / 75XH90xx: 189,3 cm / 75 tommer

KD-65XH92xx / 65XH90xx: 163,9 cm / 65 tommer

KD-55XH92xx / 55XH90xx: 138,8 cm /

55 tommer

Strømforbrug

I [Standard] tilstand
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W

I [Kraftig] tilstand
KD-85XH9096: 340 W
KD-75XH9299 / 75XH9296 / 75XH9288 / 75XH9096 / 75XH9005: 299 W
KD-65XH9299 / 65XH9296 / 65XH9288 / 65XH9096 / 65XH9077 / 65XH9005: 236 W
KD-55XH9299 / 55XH9296 / 55XH9288 / 55XH9096 / 55XH9077 / 55XH9005: 195 W

Årligt energiforbrug*7
KD-85XH90xx: 309 kWh pr. År
KD-75XH92xx / 75XH90xx: 252 kWh pr. År
KD-65XH92xx / 65XH90xx: 198 kWh pr. År
KD-55XH92xx / 55XH90xx: 161 kWh pr. År

Strømforbrug i standby*8*9 0,50 W (25 W i software- / EPG-updateringstilstand)

Skærmoplønsning 3.840 punkter (vandret) × 2.160 linjer (lodret)

Udgangseffekt
USB 1
5 V ---, 500 mA MAKS
USB 2
5 V ---, 900 mA MAKS

Oplysninger om varemaerker

• TV-installasjon og oppsett.

Referanseveiledning (dennehandboken) / Sikkerhetsdokumentasjon

• Sikkerhetsinformasjon, fjernkontroll, feilsøking, veggmontering, spesifikasjon, og sövidere.

Hjelpeveiledning (handbok på skjermen)

• Innstillinger, Android TV-funksjoner, internett-tilkobling, feilsøking, og sávidere.
  For a apne den,trykk pa HELP-knappen p fjernkontrollen og velg Hjelpeveiledning.

VIKTIG - Les lisensavtalen for sluttbrukerprogramvare fdr du bruker Sony-productet ditt. Ved a bruke Produktet ditt indikerer at du aksepterer lisensavtalen for sluttbrukerprogramvare. Lisensavtalen for programme mellom deg og Sony er tilgiengelig online pa Sonys hjemmesde (http://www.sony.net/tv-software-licenses/) ell par这般kserjmbildet. Gä til [Innstilller] → [Enhetsinnstlinger] → [Info] → [Juridisk informatjon] → [Merknader og lisener].

Merknader

Frdu brukertv-en,verrennliga lese"Sikkerhetsinformasjon".
Les den medfolgende sikkerhetdokumentasjonen forytterigere sikkerhetsinformason.
- Bilder og illustrasjoner som brukes i Innstillingsveiledning og i\ denne handboken, er kun ment som referanse, og kan avvike fra\ produktes faktiske utseende.
- "xx"-en som vises i modellnavnet korresponder et lil set, som er knyttilt design, farge aller TV-system.

Plasserig av identifikasjonsmerket

Etikerter med modelln., produkjsdato (ar/maned) og stromforsyningsomrade er plassert pa baksiden av TV-en ell er esken.

VIKTIG MERKNAD

Merknad for radioutstyr

Herved erkräler Sony Corporation at radioutstyrstypene KD-85XH9096, KE-85XH9096, KD-75XH9299, KD-75XH9296, KD-75XH9288, KD-75XH9096, KD-75XH9005, KE-75XH9299, KE-75XH9296, KE-75XH9288, KE-75XH9096, KE-75XH9005, KD-65XH9299, KD-65XH9296, KD-65XH9288, KD-65XH9096, KD-65XH9296, KE-65XH9299, KE-65XH9296, KE-65XH9288, KE-65XH9096, KE-65XH9077, KE-65XH9005, KD-55XH9299, KD-55XH9288, KD-55XH9288, KD-55XH9096, KD-55XH9077, KE-55XH9296, KE-55XH9288, KE-55XH9096, KE-55XH9077, KE-55XH9005 er i samsvar med direktiv 2014/53/EU. EU-erkräling fulltek finner du pa internet und: https://compliance.sony.eu

For ditte radiostyret jelder folgende begrensninger for bruk erkrak for autorising av bruk i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-bandet skal bare benyntes for innendens bruk.

Sikkerhetsinformasjon

Installasjon/oppsett

Installer og bruk TV-apparat et samsvar med instruktjonene nedenfor for ä unngä risiko for brann, elektrisk stöt erller annen skade og/eller personskader.

Installasjon

• TV-en ber installeres i naerhen av enlettilgengeling stikkontakt.
• Plasser TV-settēn à stein, plan overflate für â unngāt à den faller ned og forársaker personskade eller skåde på TV-en.
• Installer TV-en på en plass hvor den/DD kon bl skjovet, dyttet eller ramle ned.
• Installer TV-en sikat at TV-ens bordstativ违法犯罪 frek TV-stativet (medfjgter icke). Hvis bordstativet stikker frem fra TV-stativet, kan det fore til at TV-en velter, falter ned og dette kan skade personer ell TV-en.

Baring

• Før du bærer TV-apparatet, ma du koble fra alle kablene.
• Et stort TV-apparat ma bâères av to eller fille rerone (tre ellere flere for KD-85XH90xx, KE-85HX90xx).
• Nár du transporterer TV-en for hánd, má du holde den som vist under. Ikke utsett LCD-skjermen og rammen rundt for press-belastning.

• Ikke utsett TV-apparatet for støller sterke vibrasjoner nr du flytter det.
• Nár du leverer inn TV-apparat瑕 grunn av reparasjon ell hisvdu flytter, ber du transporte det i origineballasjon.

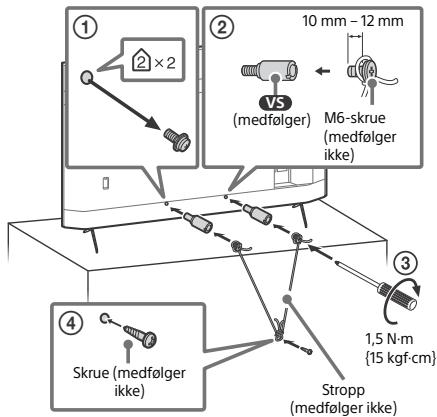

Tippforebygging

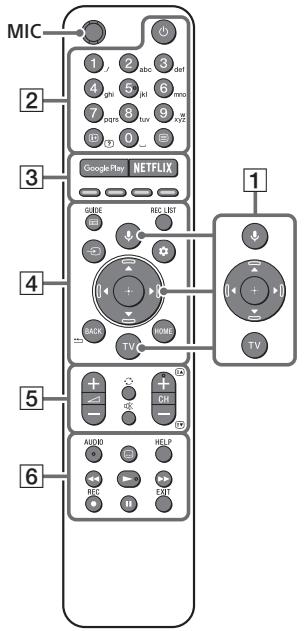

Fjernkontroll og TV

Utformingen av fjernkontrollen, plasseringen, tilgengeligheten og funksjonen til knappene pa fjernkontrollen kan variere avhengig av regionen/landet/TV-modellen.

1 (Mikrofon): Bruk Google Assistant*1x2 elleralesok. For hint om hvordan du kontrollerer TV-en,trykk pa knappen (mikrofon) og uttal uttrykket "tips stemmestyring".x1
/ / / / Meny paskjermen for navigasjon og valg.
TV: Vis TV-kanalliste aller bytt til inngang.
2 (Strøm)
Nummerknapper
+/? (Info/vis tekst): Vis informasjon.
(Tekst): Vis tekstinformasjon.
3 Google Play / NETFLIX*1 / Fargeknapper
GUIDE:/:Vis den digitale programguiden til TV-en uller TV-dekoderen*1*3.
REC LIST: Vis anbefalingslisten for USB HDD/DVR*3.

• (Valg av innhold): Vis og velg

inngangskilden osv.

(Hurtiginnstillinger): Vis

6 AUDIO: Velg lyd for flerspråklig kilde aller flerspråklig lyd (avhengig av programkilden).

1 Kun for begrenset region/land/TV-modell/språk.
2 Google Assistant elleralesek krever en internett-tilkobling.
3 [Oppsett av TV-dekoder] innstilling er påkrevet.
4 Snavrei for tilgengeligkeit er tilgengeligig ved Åtrykke og holdeinne (Dempe).

For mer informasjon, se Hjelpeveiledning.

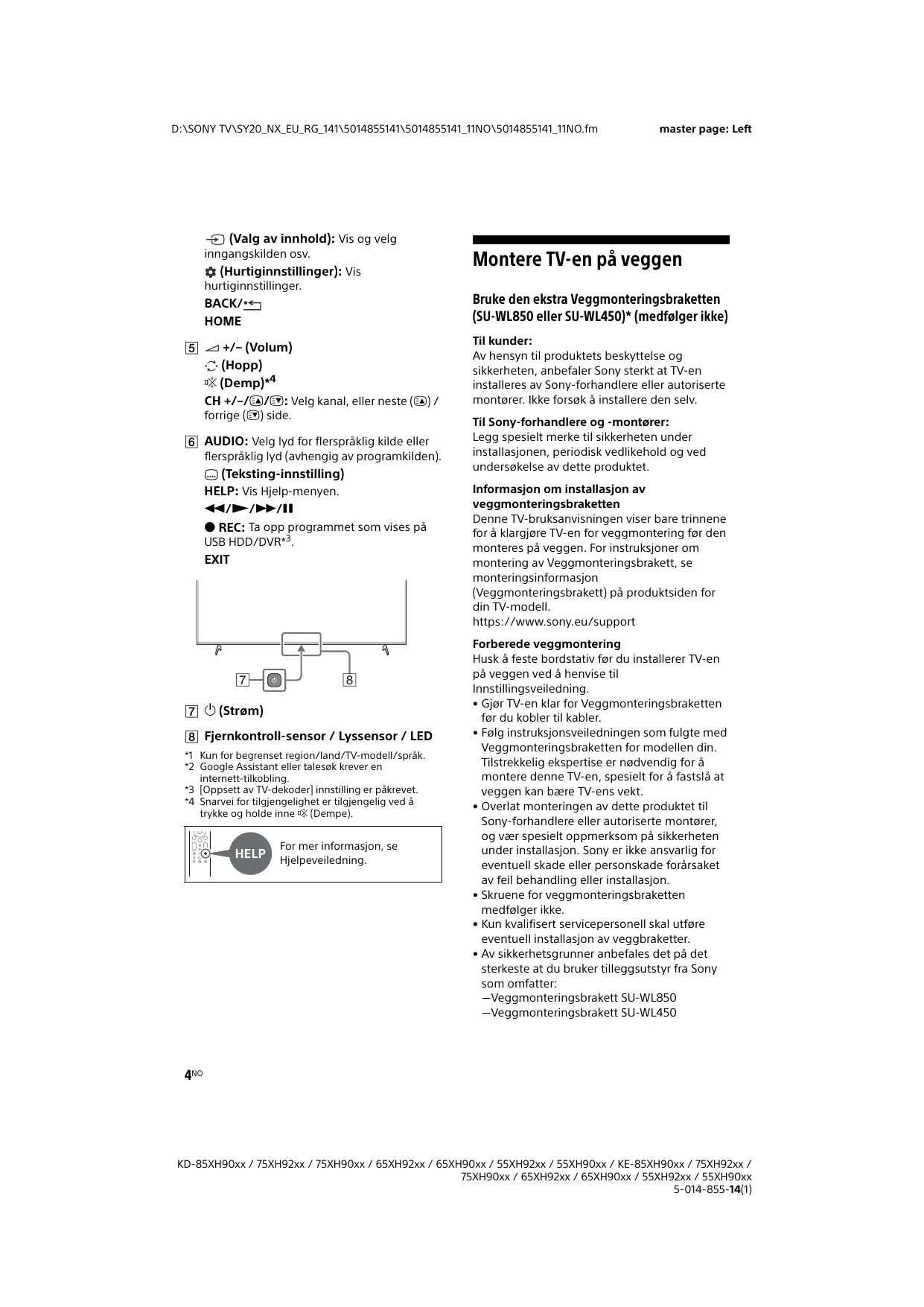

Montere TV-en på veggen

Bruke den ekstra Veggmonteringsbraketten (SU-WL850 eller SU-WL450)* (medfolver ogke)

Til kunder:

Av hensyn tilprodukts beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandiere aller autoriserte montorer. Ikke forsok Å installere den selv.

Til Sony-forhandlere og -montører:

Leggspesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersokelse av dette produit.

Informasjon om installationsjon av veggmonteringsbraketten

Denne TV-bruksanvisingen viser bare trinnene for Å klargjore TV-en for veggmontering før den monteres på veggen. For instruksjoner om montering av Veggmonteringsbrakett, se monteringsinformasjon

(Veggmonteringsbrakett) på produktsden for din TV-modell.

Gjør TV-en klar for Veggmonderingsbraketten før du kobler til kabler.
- Følg instruksjonsveiledningen som fulgte med Veggmonteringsbraketten for modellen din. Tilstrekkelig ekspertise er nødvendig for Å montereijke TV-en, speielt for Å fastslå at veggen kan bare TV-ens vekt.
Overlat monteringen av dette produitet til Sony-forhandlere aller autoriserte montorer, og vær spesielt oppmerksom på sikkerheten under installationsjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandlingller installationsjon.
- Skruene for veggmoneringsbraketten medfolger/DD.
- Kun kvalifisert servicepersonell skal utfore eventuell installasjon av vegbraketter.
- Av sikkerhetsgrunner anbefales det på det sterkeste at du bruker tilleggsutstyr fra Sony som omfatter:

Veggmonteringsbrakett SU-WL850
Veggmonteringsbrakett SU-WL450

• Sørg for at du bruker skruene som følgmer Veggmonteringsbraketten nár du fester Veggmonteringsbrakten til TV-en. De medfolgende skruene er utformet som vist på illustrasjonen mål't fra monteringsoverflaten til Veggmonteringsbrakten.

Skruenes diameter og lengde varierer ut fra Veggmonteringsbrakettens modell. Hvis du bruker andre skruer enn de som følgert med, kan TV-apparatet bl skadet innvendig eller det kan falle ned osv.

Skrue (M6)
Veggmonteringsbrakett

• Oppbevar skruer som ikke brukes samt bordstativet på et trygt sted inntil du er klar til Å feste bordstativet. Oppbevar skruene unna små barn.
• Kun i begrenset region/land/TV-modell.

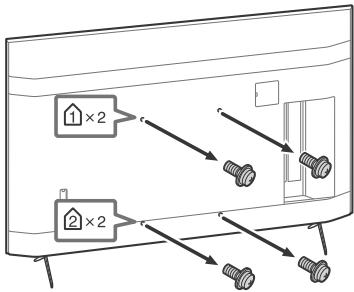

1 Fjern skruene fra baksiden av TVen.

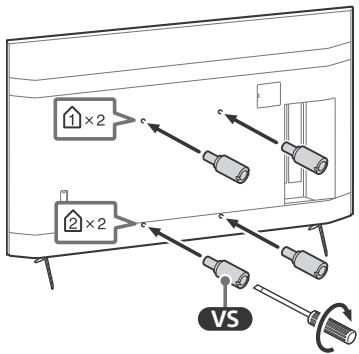

2 Fest veggonteringsfestet (folger med TVen) bak på TVen (for a gjore den parallell med veggen).

1,5 N·m
{15 kgf·cm}

Merknader

• Still moment til ca. 1,5 N·m {15 kgf·cm} hvis det brukes en elektrisk skrutrekker.
• Sørg for at vegmonteringsfestet er godt festet til TVen. Bruk kun en flat skrutrekker til Å installere vegmonteringsfestet. Bruk av et annet verktøy kan före til overstramming av vegmonteringsfestet og skade TVen.

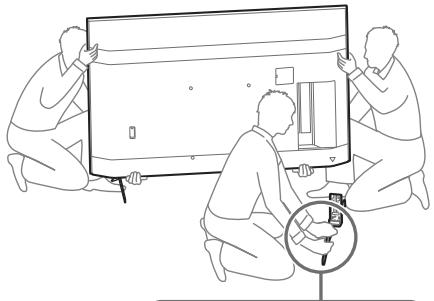

Demontere bordstativet fra TV-en

1 Fjern den ene sideren av bordstativet om gangen. Hold bordstativet doit fast med begge hender mens den andre personen Iøfter opp TV-en.

2 Gjenta det forrige trinnet og fjern den andre sider av bordstativet.

Merknader

• Tre eller flere personer er nødvendig for á løsne bordstativet.
  Vær forsiktig sá du ikke bruker for mye kraft'nar bordstativet losnes fra TV-en, da dette kan medfrole at TV-en faller ned ogss medfrole persokader eller fysiske skader på TV-en.
  Vær forsiktig ved handtering av bordstativet for Å hindre skader pa TV-en.
  Vær forsiktig nár TV-en løftes, da bordstativet er løsnet, bordstativet kan vinpe over og medføre perskader.
  Vær forsiktig nár bordstativet fjernes fra TV-en for Åhindre at det falter ned og skader overflaten pa TV-en som det er festet til.

Feilsøking

Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, TV reagerer ikke, eller nettverk mistet, utfør fölgende steg.

1 Start TV-en din på nytt ved Å holde nedestromknappen på fjernkontrollen i cirka fem sekunder. TV-en vil starte på nytt. Hvis TV-en ikke starter, provå trekke ut stromledningen. Trykk deretter på stromknappen på TV-en og slipp den. Vent i to minutter, og sett i stromledningen.
2 Se Hjelpmenyen ved Å trykke HELP på fjernkontrollen.
3 Koble TV-en din til internett og utfør en programvareoppatering. Sony anbefaler at du holder TV-ens programvare oppdatert. Programvareoppateringer gir nye funksjoner og bedre ytelse.
4 Gå til Sonys supportnettside (informasjon oppgitt bakerst i/DDne handboken).

Det tar tid á starte opp systemet. Vent omtrent ett minutt, og prov deretter igjen.

For mer informasjon om feilsogking, se i Hjelpeveiledningen.

Spesifkasjoner

System

Skjermsystem: LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys

TV-system: Avhengig av land / område valg / TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2*1

Satellitt*1: DVB-S/DVB-S2

Fargesystem: PAL/SECAM/NTSC3.58 (Kun video)/NTSC4.43 (Kun video)

Kanaldekning: Avhengig av land / område valg / TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellitt*1:IF-frekvens 950-2150 MHz

Lydutgang: 10W + 10W

Tradios tekologi

Protokoll IEEE 802.11a/b/g/n/ac

Bluetooth® version 4.2

Frekvensband

Frekvensbänd	Utgangseffekt
Trådløst LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (TV)
2400-2483,5 MHz	< 10,0 dBm
Bluetooth® (Fjernkontroll)
2400-2483,5 MHz	< 10,0 dBm

Inngangs-/utgangskontakter

Antenne/kabel

75 ohm ekstern terminal for VHF/UHF

Satellittmottaker*1

Hunn F-kontakt, 75 ohm.

DiSeqC 1.0, LNB 13 V/18 V og 22 kHz tone,

Distribusjon med én kabel EN50494.

/ AV IN

Video-/lydinngang (minijack)

HDMI IN 1/2/3/4 (støtter 4K-opplønsing, HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz) ^2*3 , 4096 × 2160p

(24Hz)^*2 3840x2160p (50, 60 Hz)*3, 3840 x

2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p

(30, 50, 60 Hz), 720/24p, 576p, 480p, PC-formater ^4

Lyd:

5,1kanal lineaer PCM:32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 biter, Dolby Audio, Dolby Atmos, DTS

ARC (Audio Return Channel) (kun HDMI IN 3)*5

USB-enhetsport (2 USB HDD-enhet for REC-funksjon)

USB-port 1 stotter hoyhastighets USB (USB 2.0)
USB-port 2 stotter superrask USB (USB 3.1 Gen 1)

CAM-spor (Conditional Access Module)

LAN

10BASE-T/100BASE-TX-kontakt

(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket.

Kommunikasjonshastighet og kvalitet garanteres ikke.

Strøm,produktmikrokort og annet

Strømkrav

220 V - 240 V vekselström, 50 Hz

Energieeffektivitetskasse

KD-85XH90xx: A

KD-75XH92xx / 75XH90xx: A

KD-65XH92xx / 65XH90xx: A

KD-55XH92xx / 55XH90xx: A

Skjermstørrelse (malt diagonalt) (ca.)

KD-85XH90xx: 214,8 cm / 85 tommer

KD-75XH92xx / 75XH90xx: 189,3 cm /

75 tommer

KD-65XH92xx / 65XH90xx: 163,9 cm /

65 tommer

KD-55XH92xx / 55XH90xx: 138,8 cm /

55 tommer

Strømforbruk

I [Standard]-modus
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W

I [Dynamisk]-modus
KD-85XH9096: 340 W
KD-75XH9299 / 75XH9296 / 75XH9288 / 75XH9096 / 75XH9005: 299 W
KD-65XH9299 / 65XH9296 / 65XH9288 / 65XH9096 / 65XH9077 / 65XH9005: 236 W
KD-55XH9299 / 55XH9296 / 55XH9288 / 55XH9096 / 55XH9077 / 55XH9005: 195 W

Årlig energiforbru k*7 KD-85XH90xx:309 kWh per År KD-75XH92xx / 75XH90xx:252 kWh per År KD-65XH92xx / 65XH90xx:198 kWh per År KD-55XH92xx / 55XH90xx:161 kWh per År

Strømforbruk i hvilemodus*8*9 0,50 W (25 W i programvare-/ EPG-opppateringsmodus)

1 Ikke alle TV-apparater har DVB-T2-, eller DVB-S-/ S2-teknologi eller satellittantenneterinal.
2 Nár det tilføres 4096 × 2160p på ingangen og [Bred modus] er innstilp på [Normal], vil opploşningen vises som 3840 × 2160p. For á vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].
3 For à stète 18 Gbps innistilles [HDMI-signalformat] til [Forbodret format].
4 Se Hjelpeveiledningen på nettet for mer informasjon.
5 Koble lydsystemet ditt til HDMI IN 3 for Å tilførte TV-lyd til lydsystemet.
6 Kun i begrenset region/land/TV-modell.

7 Energiforbruk i kWh per År, basert på TV-ens stromforbruk när den brukes 4 timer om denen i 365 dager. Det faktiske energiforbruket vil avhenge av hvordan TV brukes.
8 Spesifisert stromforbkr hviilemodus näs etter at TV-en har avsluttet nodvendige interne prossessor.
*9 Strømforbruk i hvilemodus vil øke nár TV-en er koblet til nettverket.

Merknader

• Tilgiengelighetehen til tilleggutsytr av henger av land/region/TV-modell/lagerstatus.
• Design og spesifikasjoner kan endres uten varsel.
• Nár du bruker Google Assistant kan det ∀ere nødvendig med abonnement på tjenester og applikasjoner. Tilleggsvikår, betingelser og/eller gebyrer kan gjelde.
• Produktdatabladet i dette handboken er for DELEGERT KOMMISJONSFORORDNING (EU) 1062/2010. Se nettsdien for informasjon om (EU) 2019/2013.

Merknader til digital TV-funksjon

• Digital-TV (DVB bakke, satellitt og kabel), interaktivte tjenester og nettverksfunksjoner vil kanskje ikke tilgengelige i alle land eller regioner. Noen funksjoner er muligens ikke aktivert uller vil kanskje ikke virke korrekt hos noen leverandør og i noen nettverksmiljoer. Noen TV-tjenesteleverandør vil kinne kreve gebyr for tjenestene sine.
• Denne TV-en stotter digital kringkasting med kodekene MPEG-2, H.264/MPEG-4 AVC og H.265/HEVC, men kompatilitet kan/DDke garanteres med alle operatorer/ tjenestesignaler, da de disse vil kinne endres med tiden.

Varemerker

• Uttrykkene HDMI og HDMI High-Definition Multimedia Interface, og HDMI-logoen, er varemeker eller registrente varemeker som tilhører HDMI Licensing Administrator, Inc. i USA og andre land.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio og dobbel-D-symbolet er varemerker som tilhær Dolby Laboratories. Produsert på lisens fra Dolby Laboratories. Konfidensielt og upublisert arbeid. Ophavsvrett © 2012-2018 Dolby Laboratories. Alle rettigheter forbeholds.
• Gracenote, Gracenote-logoen og logoens skrift, og "Powered by Gracenote"-logoen er enten registrente varemerker eller varemerker for Gracenote, Inc. i USA og/eller andre land.

• Google, Google Play, Chromecast, YouTube, Android TV og andre relaterte merker og logoer er varemerker tilhorende Google LLC.

• For DTS-patenter, se http://patents.dts.com. Fremstilt under lisens fra DTS, Inc. DTS, symbolet, DTS og symbolet sammen, og Digital Surround er registrente varemeker ellere varemeker for DTS, Inc. i USA og/eller andre land. © DTS, Inc. Alle rettigheter forbeholds.

• Netflix er et registrett vareméré for Netflix, Inc.
  DiSEqC™ er et varemerke for EUTELSAT. Denne TV-en stotter DiSEqC 1.0. Denne TV-en er ikkement for a kontrollere motoriserte antenner.
  TUXERA er et registret varemere for Tuxera Inc. i USA og andre land.
• Alle andre varemeker eies av de respektive eierne.

Produktregistraringsnummer (DELEGERT

KOMMISJONSFORORDNING (EU)

2019/2013)

KE-85XH9096 (355595), KE-75XH9299 (355596), KE-75XH9296 (355597), KE-75XH9288 (355598), KE-75XH9096 (355604), KE-75XH9005 (355605), KE-65XH9299 (355606), KE-65XH9296 (355607), KE-65XH9288 (355608), KE-65XH9096 (355609), KE-65XH9077 (355610), KE-65XH9005 (355611), KE-55XH9299 (355612), KE-55XH9296 (355613), KE-55XH9288 (355614), KE-55XH9096 (355615), KE-55XH9077 (355618), KE-55XH9005 (355619).
