Tipo de produto	Televisor LED 32 polegadas
Marca	Sony
Modelo	KDL-32EX710AEP
Tecnologia de exibição	LED Edge
Resolução nativa	Full HD 1920 x 1080 pixels
Frequência de varredura	100 Hz Motionflow
Dimensões sem base (L x A x P)	798 x 506 x 67 mm
Dimensões com base (L x A x P)	798 x 550 x 220 mm
Peso sem base	11,4 kg
Peso com base	13,8 kg
Consumo elétrico (espera/em funcionamento)	0,3 W / 100 W
Alimentação	220-240 V, 50/60 Hz
Funções principais	Full HD, 100 Hz Motionflow, X-Reality, S-Force Surround, DLNA, 4x HDMI, 2x USB
Limpeza e manutenção	Limpar com um pano macio e seco. Evitar solventes e produtos abrasivos.
Segurança	Fixação na parede recomendada para evitar tombamentos. Não expor a fontes de calor ou umidade.
Peças de reposição e reparabilidade	Índice de reparabilidade: 5,7/10. Peças disponíveis: placa-mãe, fonte de alimentação, conectores, retroiluminação.
Informações gerais	Ano de lançamento: 2010. Projetado para uso doméstico. Suporte VESA 200x200 mm.

Perguntas frequentes - KDL-32EX710AEP SONY

Como conectar um dispositivo HDMI?

Use um cabo HDMI padrão e conecte-o a uma das 4 portas HDMI localizadas na parte traseira da televisão. Em seguida, selecione a fonte HDMI correspondente através do botão Input do controle remoto.

Posso fixar a televisão na parede?

Sim, a televisão é compatível com suportes de parede VESA 200x200 mm. Certifique-se de usar parafusos adequados e seguir as instruções de segurança.

Como redefinir as configurações de fábrica?

Pressione HOME, vá em Configurações > Configurações do sistema > Redefinição de fábrica. Confirme com a senha (padrão 0000).

O que fazer se a imagem estiver desfocada?

Verifique a resolução de entrada, ative o modo 120 Hz ou Motionflow. Certifique-se de que o cabo HDMI está bem conectado e que a fonte está transmitindo conteúdo HD.

Como atualizar o software?

Vá em Configurações > Atualização de software > Atualização via USB. Baixe a atualização do site da Sony em um pen drive USB e siga as instruções na tela.

A televisão não liga, o que fazer?

Verifique o cabo de alimentação, a tomada e o fusível. Se o LED piscar, desconecte a televisão por 60 segundos e reconecte-a. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente.

Como ativar o modo de economia de energia?

Pressione HOME, vá em Configurações > Ecologia > Modo economia de energia e escolha entre Padrão, Reduzido ou Imagem desligada.

Posso conectar um fone de ouvido?

Sim, a televisão possui uma entrada para fone de ouvido de 3,5 mm. Conecte o fone e o som das caixas será automaticamente desligado.

Como usar a função Picture-in-Picture (PIP)?

O PIP está disponível apenas com algumas fontes. Pressione PIP no controle remoto ou vá em Configurações > Exibição > Picture-in-Picture.

Onde encontrar o número de série?

O número de série está localizado na parte traseira da televisão em uma etiqueta branca. Ele começa com 'KDL-32EX710AEP' seguido de números.

MANUAL DE UTILIZADOR KDL-32EX710AEP SONY

Obrigado por escolher este produto Sony. Antes de utilizar o televisor, leia este manual com atenção e guarde-o para futuras consultas.

O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japão. O representante autorizado para Compatibilidade Electromagnética e segurança do produto é a Sony Deutschland GmbH, Hedelfinger Strasse 61,70327 Stuttgart, Alemanha. Para qualquer assunto relacionado com serviço ou garantia por favor consulte a morada indicada nos documentos sobre serviço e garantias que se encontram junto ao produto.

Aviso para a função de televisão digital

- Todas as funções relativas à televisão digital (DVB)rão disponíveis apenas para os países ou áreas em que são transmitidos sinais terrestres digitais DVB-T (MPEG-2 e H.264/MPEG-4 AVC) ou onde existe acesso a um serviço de cabo compatível com DVB-C (MPEG-2 e H.264/MPEG-4 AVC). Por favor, confirme com o seu agente local se pode receber um sinal DVB-T no seu local de residência ou pergunte ao seu fornecedor de cabo se o seu serviço de cabo DVB-C é adequado para operação integrada com este televisor.

- O fornecedor de cabo pode cobrar um preço adicional pelos seus serviços e pode que deva concordar com os seus termos e condições de negócio.

- Este televisor cumpre com as especificações DVB-T e DVB-C, mas a compatibilidade com futuras transmissões terrestres digitais DVB-T e por cabo digitais DVB-C não é garantida.

- Algumas funções de televisão digital podem não estar disponíveis em alguns países/áreas e o cabo DVB-C pode não funcionar correctamente com alguns fornecedores.

Para uma lista de fornecedores de cabo compatíveis, consulte o site web de suporte:

• As instruções sobre "Instalar o suporte para montagem na parede" são incluídas neste manual de instruções do televisor.
• As ilustrações utilizadas neste manual referem-se à séric KDL-40EX700, excepto indicação em contrário.
• O “x” que aparece no nome do modelo corresponde a um dígito numérico relacionado com o design, a cor ou o sistema de televisão.

Informação da marca registada

DV3 é uma marca registada do Projecto DVB.

HDMI, o logótipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas comerciais registadas da HDMI Licensing LLC nos Estados Unidos e/ou noutros países.

DLNA®, o logótipo DLNA e DLNA CERTIFIED® são marcas comerciais, marcas de serviço ou marcas de certificação da Digital Living Network Alliance.

DivX® é uma tecnologia de compressão de ficheiros de vídeo, desenvolvida pela DivX, Inc.

DivX, DivX Certified e os logótipos associados são marcas registadas da DivX, Inc. e são utilizados sob licença.

SOBRE O VÍDEO DIVX: DivX® é um formato de vídeo digital criado pela DivX, Inc. Este é um dispositivo DivX Certified oficial que reproduz vídeo DivX. Visite www.divx.com para obter mais informações e ferramentas de software para converter os seus ficheiros para vídeo DivX.

SOBRE O DIVX VIDEO-ON-DEMAND: Este dispositivo DivX Certified® tem de ser registado de modo a poder reproduzir conteúdo DivX Vidco-on-Demand (VOD). Para gerar o código de registo, localize a secção DivX VOD no menu de configuração do dispositivo. Vá a vod.divx.com com este código para concluir o processo de registo e obter mais informações sobre o DivX VOD.

Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo com duplo D são marcas registadas da Dolby Laboratories.

"BRAVIA" e São Américas da Sony Corporation.

“XMB” e “xross media bar” são marcas da Sony Corporation e da Sony Computer Entertainment Inc.

Índice

Verificar os acessórios....3

Colocar as pilhas no telecomando....3

Instalação

Colocar o suporte de fixação para mesas (excepto para KDL-60EX70x) ....4

Ligar uma antena/Set Top Box/gravador (por exemplo, gravador de DVD)......4

Impedir que o televisor se vire 5

Juntar os cabos....5

Executar a configuração inicial ....6

Separar o suporte de fixação para mesas do televisor....6

Ver televisão

Ver programas....7

Utilizar as funções do televisor ....7

Utilizar o i-Manual 8

Informações adicionais

Resolução de problemas....9

Instalar os Acessórios (Suporte de Montagem na Parede) ....13

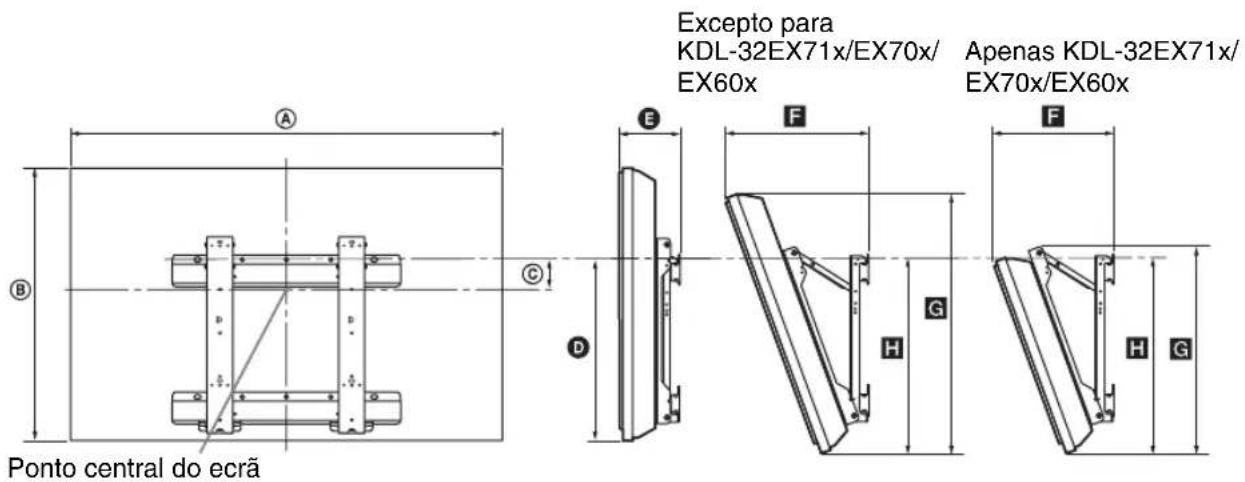

Tabela de dimensões de instalação do televisor 14

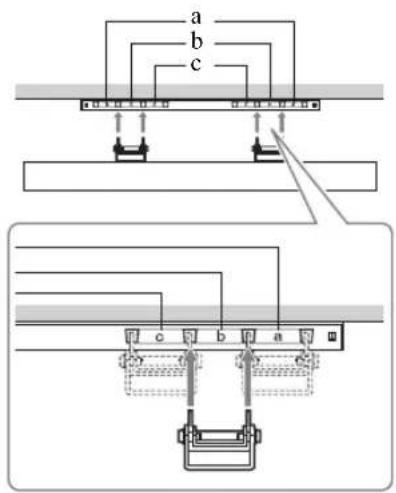

Diagrama/tabela das localizações dos parafusos e ganchos....15

Informações de segurança ....16

Precauções....17

- As instruções de funcionamento estão integradas no seu televisor BRAVIA. Consulte “Utilizar o i-Manual” para mais informações (página 8).

- Antes de utilizar o televisor, leia a secção “Informações de segurança” (página 16). Guarde este manual para futuras consultas.

Verificar os acessórios

Cabo de CA (1)

Telecomando (1)

Pilhas tamanho AAA (tipo R3) (2)

Fixador de cabo (1)

Tampa traseira do suporte (1)* ^1

(Apenas KDL-40/32EX71x, KDL-40/32EX70x e KDL-40/32EX60x)

Suporte de Fixação para Mesas (1)*2

Parafusos de fixação para o suporte

(M5 × 16) (4)

Parafusos de montagem para o suporte

(M5 × 16) (4)

(Apenas KDL-40/32EX71x, KDL-40/32EX70x e KDL-40/32EX60x)

*1 Para o KDL-55/46EX71x e o KDL-60/52/46EX70x, a tampa traseira do suporte é fornecida já colocada no suporte.

*2 Para KDL-40/32EX71x, KDL-40/32EX70x e KDL-40/32EX60x, monte o Suporte de Fixação para Mesas com os parafusos de montagem fornecidos.

Consulte o folheto do suporte de fixação para mesas para saber como montar o suporte.

Colocar o suporte de fixação para mesas (excepto para KDL-60EX70x)

1 Consulte o folheto do suporte de fixação para mesas fornecido para informações sobre uma colocação correcta em alguns modelos de televisor.

2 Coloque o televisor no suporte de fixação para mesas.

3 Fixe o televisor ao suporte de fixação para mesas de acordo com as marcas de setas ♦que indicam os orifícios de parafuso, utilizando os parafusos fornecidos.

- Se utilizar uma chave de fendas eléctrica, ajuste o binário de aperto em aproximadamente 1,5 N·m {15 kgf·cm}.

4 Para KDL-40/32EX71x, KDL-40/32EX70x e KDL-40/32EX60x, após apertar todos os parafusos, instale a tampa traseira do suporte fornecida no Suporte de Fixação para Mesas.

Ligar uma antena/Set Top Box/gravador (por exemplo, gravador de DVD)

Ligar uma Set Top Box/gravador (por exemplo, gravador de DVD) com Euroconector

Ligar uma Set Top Box/gravador (por exemplo, gravador de DVD) com HDMI

Set Top Box/gravador (por exemplo, gravador de DVD)

Impedir que o televisor se vire

1 Coloque um parafuso para madeira (4 mm de diâmetro, não fornecido) no móvel do televisor.
2 Coloque um parafuso de montagem (M4 × 16, não fornecido) no orifício para parafuso do televisor.
3 Una o parafuso para madeira ao parafuso de montagem com uma corda forte (não fornecida).

Juntar os cabos

[NO TEXT]
- Não junte o cabo de CA com os restantes cabos.

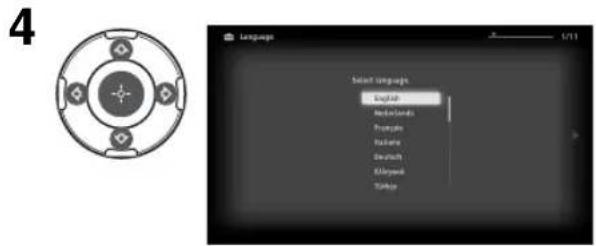

Executar a configuração inicial

3 Carregue em ⏻ no televisor. Quando ligar o televisor pela primeira vez, o menu Idioma aparece no ecrã.

Siga as instruções no ecrã.

Sintonização Automática Digital:

Quando seleccionar “Cabo”, recomendamos que seleccione “Pesquisa Rápida” para uma sintonia rápida. Defina “Frequência” e “ID de Rede” de acordo com as informações indicadas pelo seu fornecedor de cabo. Se não for encontrado nenhum canal com a “Pesquisa Rápida”, experimente a “Pesquisa Completa” (embora possa demorar algum tempo).

[NO TEXT]

- A “Pesquisa Completa” poderá não estar disponível de acordo com a região/país.

Para obter uma lista de fornecedores de cabos compatíveis, consulte o site web de suporte: http://support.sony-europe.com/TV/ DVBC/

Ordenar Programas: Altera a ordem dos canais analógicos memorizados no televisor.

1 Carregue em ♠/▽ para seleccionar o canal que pretende mover para uma nova posição e depois carregue em ⭕
2 Carregue em ♗/▽ para seleccionar a nova posição para o canal e depois carregue em ⊕

[NO TEXT]

- Também pode sintonizar os canais manualmente.

Separar o suporte de fixação para mesas do televisor

Remova os parafusos orientados por marcas de setas ♠lo televisor.

• Não retire o suporte de fixação para mesas por nenhum motivo, excepto para instalar acessórios correspondentes no televisor.
• Não segure o suporte de fixação para mesas pela tampa traseira do suporte quando o transportar para evitar deixar cair o suporte, pois tal poderá causar ferimentos ou danos materiais.

- Os botões número 5, ▶, PROG + e AUDIO no telecomando têm pontos tácteis. Utilize os pontos tácteis como referência ao utilizar o televisor.

1 Ligue o televisor.

3 Seleccione um canal de televisão. PROG

Carregue em GUIDE no modo digital para visualizar o guia de programas.

Utilizar as funções do televisor

Botão HOME

Carregue para visualizar diversos ecrãs de definição e operação.

Botão OPTIONS

Carregue para visualizar funções úteis baseadas no conteúdo ou entrada actual.

Utilizar o i-Manual

As instruções de funcionamento estão integradas no seu televisor BRAVIA e podem ser visualizadas no ecrã.

Pode navegar no i-Manual em qualquer altura para encontrar as variedades de funções úteis.

1 Carregue em i-MANUAL.

2 Carregue em ⇔/⇒/♠/♣/⊕ para seleccionar itens.

Bem-vindo ao i-Manual
■ Características do televisor "BRAVIA"
Ver televisão

Apresenta funções úteis como o Guia EPG, Favoritos, etc.

Utilizar o Home Menu

Personalize as definições do televisor, etc.

Característ. Divertidas c/ Equipam Ligado
Indica como ligar equipamento opcional.
Descrição das Peças
■ Resolução de problemas
Encontre soluções para o seu problema.
Índice remissivo

[NO TEXT]

- As imagens e ilustrações podem diferir do que é apresentado no ecrã.

Resolução de problemas

Verifique se o indicador ⏻ (modo de espera) está a piscar com uma luz vermelha.

Quando o indicador ⏻ (modo de espera) está a piscar

A função de diagnóstico automático está activada.

1 Anote durante quanto tempo o indicador ⏻ (modo de espera) pisca entre cada intervalo de dois segundos.
Por exemplo, o indicador pode piscar três vezes, apagar-se durante dois segundos e voltar a picar mais três vezes.

2 Carregue em ⏻ no televisor para o desligar, desligue o cabo de CA e informe o agente ou centro de assistência Sony sobre a forma como o indicador pisca (número de intermitências).

Quando o indicador ⏻ (modo de espera) não está a piscar

1 Verifique os itens constantes nas tabelas seguintes. (Além disso, consulte “Resolução de problemas” no i-Manual.)

2 Se o problema persistir, mande reparar o televisor por um técnico de assistência qualificado.

Condição Explicação/Solução

Imagem
Não aparece imagem (o ecrã está escuro) e não há som.	Verifique a ligação da antena/cabo.Ligue o televisor à corrente CA e carregue em no televisor.Se o indicador (modo de espera) se iluminar a vermelho, carregue em TV I/.
Aparecem pequenos pontos pretos e/ou brilhantes no ecrã.	O ecrã é composto por pixéis. Os pequenos pontos pretos e/ou brilhantes (pixéis) que aparecem no ecrã não são sinal de avaria.

Geral
Não é possível ligar a alimentação do televisor.(Apenas KDL-60/52/46/40EX70x e KDL-55/46/40/32EX71x)	• Verifique se o ENERGY SAVING SWITCH está ligado (●).
O televisor desliga-se automaticamente (o televisor entra no modo de espera).	• Verifique se a opção “Temp. Desligar” está activada ou confirme o ajuste de “Duração” de “Temp. Ligar”.• Verifique se o “Modo espera de televisor inactivo” está activado.
O telecomando não funciona.	• Substitua as pilhas.• O seu televisor poderá estar no modo SYNC.Carregue emSYNC MENU, seleccione “Controlo de TV” e, em seguida, seleccione “Home (Menu)” ou “Opções” para controlar o televisor.
Esqueceu a palavra-passe de “Bloqueio Parental”.	• Introduza o código PIN 9999. (O código PIN 9999 é sempre aceite.)

Sistema
Sistema do ecrã	Ecrã LCD (Visor de Cristal Líquido)
Sistema de televisão	Analógico: Dependendo da selecção do seu país/área: B/G/H, D/K, L, IDigital: DVB-T2 (KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603 apenas)DVB-T/DVB-C
Sistema de Cor/Vídeo	Analógico: PAL, PAL60 (só entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (só entrada de vídeo)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Cobertura de canais	Analógico: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digital: VHF/UHF
Saída de som	10 W + 10 W
Tomadas de Entrada/Saída
Cabo/Antena	Terminal externo de 75 ohm para VHF/UHF
⊕/-AV1, 2	Euroconector de 21 pinos (CENELEC standard) incluindo entrada de áudio/vídeo, entrada RGB e saída áudio/vídeo de TV.
COMPONENT IN	Formatos suportados: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Entrada de áudio (tomadas RCA)
HDMI IN1, 2, 3, 4	Vídeo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iÁudio: PCM linear de dois canais: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby DigitalEntrada de áudio analógica (mini-tomada) (apenas HDMI IN4)Entrada para PC
AV3	Entrada de vídeo (tomada RCA)
AV3	Entrada de áudio (tomadas RCA)
DIGITAL AUDIO OUT (OPTICAL)	Tomada digital óptica (PCM linear de dois canais, Dolby Digital)
(VAR/FIX)	Saída de áudio (tomadas RCA)
PC IN	Entrada para PC (Mini D-sub 15 pinos)Entrada de áudio para PC (mini-tomada)
ψ	Porta USB
Ω	Tomada para auscultadores
LAN	Ranhura CAM (Módulo de Acesso Condicional)Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação do modelo 10BASE-T/100BASE-TX não são garantidas no caso deste televisor.)* Nas ligações LAN, utilize um cabo 10BASE-T/100BASE-TX de Categoria 7 (não fornecido).

Nome do modelo KDL- 60EX70x 52EX70x		46EX70x 40EX70x 32EX70x
Alimentação e outros
Requisitos de alimentação		220 V – 240 V CA, 50 Hz
Dimensão do ecrã (medido diagonalmente)		60 polegadas/Aprox. 152,5 cm	52 polegadas/Aprox. 132,2 cm	46 polegadas/Aprox. 116,8 cm	40 polegadas/Aprox. 101,6 cm
Resolução do ecrã		1.920 pontos (horizontal) × 1.080 linhas (vertical)
Consumo de energia	no modo “Residência”/“Standard”	144 W 103 W 90 W	79 W 67 W
	no modo “Loja”/“Vívido”	208 W 142 W 125 W	107 W 91 W
Consumo de energia no modo de espera*1		0,23 W (15 W quando “Início Rápido” está definido para “Activar”)			0,2 W (15 W quando “Início Rápido” está definido para “Activar”)
Consumo de energia anual médio*2		210 kWh 150 kWh	131 kWh 115 kWh 98 kWh
Dimensões (Aprox.) (larg × alt × prof)
com suporte de fixação para mesas		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm	98,5 × 65,5 × 28,0 cm
sem suporte de fixação para mesas		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm	98,5 × 62,3 × 6,4 cm
Peso (Aprox.)
com suporte de fixação para mesas		38,1 kg 27,0 kg 21,3	kg 17,8 kg 12,7 kg
sem suporte de fixação para mesas		31,3 kg 22,7 kg 18,4	kg 14,9 kg 10,7 kg
Acessórios fornecidos		Ver “Verificar os acessórios” (página 3).
Acessórios opcionais		Suporte de Montagem na Parede: SU-WL500

Nome do modelo KDL- 55EX71x 46EX71x 40EX71x 32EX71x
Alimentação e outros
Requisitos de alimentação		220 V – 240 V AC, 50 Hz
Dimensão do ecrã (medido diagonalmente)		55 polegadas/Aprox. 138,8 cm	46 polegadas/Aprox. 116,8 cm	40 polegadas/Aprox. 101,6 cm
Resolução do ecrã		1.920 pontos (horizontal) × 1.080 linhas (vertical)
Consumo de energia	no modo “Residência”/ “Standard”	101 W 86 W 84 W 52 W
	no modo “Loja”/ “Vívido”	141 W 120 W 114 W 73 W
Consumo de energia no modo de espera*1		0,2 W (15 W quando “Início Rápido” está definido para “Activar”)	0,2 W (13 W quando “Início Rápido” está definido para “Activar”)
Consumo de energia anual médio*2		147 kWh 126 kWh 123 kWh 76 kWh
Dimensões (Aprox.) (larg × alt × prof)
com suporte de fixação para mesas		127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
sem suporte de fixação para mesas		127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm
Peso (Aprox.)
com suporte de fixação para mesas		26,1 kg	18,6 kg	15,4 kg
sem suporte de fixação para mesas		21,8 kg	16,3 kg	13,2 kg
Acessórios fornecidos		Ver “Verificar os acessórios” (página 3).
Acessórios opcionais		Suporte de Montagem na Parede: SU-WL500
Nome do modelo KDL- 40EX60x 32EX60x
Alimentação e outros
Requisitos de alimentação		220 V – 240 V AC, 50 Hz
Dimensão do ecrã (medido diagonalmente)		40 polegadas/Aprox. 101,6 cm 32 polegadas/Aprox.	80,1 cm
Resolução do ecrã		1.920 pontos (horizontal) × 1.080 linhas (vertical)
Consumo de energia	no modo “Residência”/ “Standard”	73 W 58 W
	no modo “Loja”/ “Vívido”	98 W 80 W
Consumo de energia no modo de espera*1		0,2 W (15 W quando “Início Rápido” está definido para “Activar”)
Consumo de energia anual médio*2		107 kWh 85 kWh
Dimensões (Aprox.) (larg × alt × prof)
com suporte de fixação para mesas		95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
sem suporte de fixação para mesas		95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,3 cm
Peso (Aprox.)
com suporte de fixação para mesas		14,9 kg 11,1 kg
sem suporte de fixação para mesas		12,7 kg 9,1 kg
Acessórios fornecidos		Ver “Verificar os acessórios” (página 3).
Acessórios opcionais		Suporte de Montagem na Parede: SU-WL500

*1 A energia em modo de espera especificada é atingida depois de o televisor concluir os processos internos necessários.
^*2 4 horas por dia e 365 dias por ano
4
- Para reduzir o consumo de energia
- quando reduz a definição de retroiluminação (a luminosidade do ecrã), o consumo de energia diminui.
- as definições “Eco” (por exemplo, “Poupar Energia”, “Modo espera de televisor inactivo”) ajudam-no a diminuir o consumo de energia e, consequentemente, a poupar dinheiro nas facturas de electricidade.
- quando desliga o televisor através do ENERGY SAVING SWITCH (apenas em determinados modelos), o consumo de energia será quase nulo.
O design e as características técnicas estão sujeitos a alteração sem aviso prévio.

Instalar os Acessórios (Suporte de Montagem na Parede)

Para os clientes:

Para protecção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efectuada por agentes da Sony ou contratantes licenciados. Não tente instalá-lo por si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

O seu televisor pode ser instalado utilizando o Suporte de Montagem na Parede SU-WL500 (vendido separadamente).

• Consulte as instruções fornecidas com o Suporte de Montagem na Parede para realizar a instalação de modo correcto.
• Consulte “Separar o suporte de fixação para mesas do televisor” (página 6).
  [NO TEXT]
• Coloque o televisor no suporte de fixação para mesas quando fixar o Gancho de Montagem.
• Certifique-se de que guarda os parafusos retirados num local seguro, mantendo-os longe do alcance de crianças.
• Quando instalar novamente o Suporte de Fixação para Mesas, certifique-se de que aperta os parafusos retirados nos orifícios originais da parte traseira do televisor.

É necessária uma formação técnica adequada para instalar este produto, especialmente para determinar a resistência da parede para suportar o peso do televisor. Certifique-se de que a instalação deste produto na parede é efectuada por agentes da Sony ou contratantes licenciados por esta e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorrecta.

Tabela de dimensões de instalação do televisor

Unidade: cm

Nome do Modelo KDL-	Dimensões do visor		Dimensão do centro do ecrã	Comprimento para cada ângulo de montagem
				Ângulo (0°)		Ângulo (20°)
	A	B	C		D	E	F	G
60EX70x	143,1 87	7 3,1 48,3 11	5 37,5 82,4 50,1
55EX71x	127,8 76	5 4,1 43,1 11	3 35,2 71,9 45,2
52EX70x	125,2 77	5 8,2 48,3 11	4 33,9 72,8 50,1
46EX71x	108,5 65	6 9,5 43,1 12	1 32,3 61,6 45,4
46EX70x	111,8 69	8 12,1 48,3 11	4 31,3 65,6 50,1
40EX71x	95,2 58,1	13,3 43,1 12	1 29,7 54,6 45,4
40EX70x	98,5 62,3	15,8 48,3 11	4 28,7 58,5 50,1
40EX60x	95,2 58,1	13,3 43,1 12	0 29,7 54,6 45,4
32EX71x	76,4 47,5	18,5 43,1 12	1 26,0 47,3 45,4
32EX70x	81,1 50,7	19,7 45,9 11	5 25,7 49,7 47,8
32EX60x	76,4 47,5	18,5 43,1 12	0 26,0 47,3 45,4

Os números na tabela acima podem divergir ligeiramente dependendo da instalação.

ATENÇÃO

A parede onde irá ser instalado o televisor deve ser capaz de suportar um peso de pelo menos quatro vezes o do televisor. Consulte “Características técnicas” (página 10) para ver o seu peso.

Diagrama/tabela das localizações dos parafusos e ganchos

Nome do Modelo	Localização dos parafusos	Localização dos ganchos
KDL-60EX70xKDL-55EX71x	e, j	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x		b
KDL-32EX71x/32EX70x/32EX60x f, j c

Localização dos parafusos

Ao instalar o Gancho de Montagem no televisor.

Localização dos ganchos

Ao instalar o televisor no Suporte da Base.

Informações de segurança

Instalação/Programação

Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque eléctrico ou avaria e/ou feridas.

Instalação

• O televisor deve ser instalado perto de uma tomada de corrente eléctrica facilmente acessível.
• Coloque-o numa superfície estável e nivelada.
• Só técnicos de assistência qualificados devem realizar as instalações de parede.
• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir:

- Suporte para montagem na parede SU-WL500

- Quando fixar os ganchos de montagem no televisor, utilize os parafusos fornecidos com o Suporte para montagem na parede. Os parafusos fornecidos têm de 8 mm a 12 mm de comprimento quando medidos a partir da superfície de fixação do gancho de montagem.

O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte para montagem na parede.

A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc.

8 mm - 12 mm

Parafuso (fornecido com o Suporte de montagem na parede)

Gancho de montagem Fixação do gancho na parte de trás do televisor

Transporte

• Antes de transportar o televisor, desligue todos os cabos.
• São necessárias duas ou mais pessoas para transportar um televisor de tamanho grande
• Se pegar no television para o transportar, agarre-o como se mostra na figura da direita. Não faça pressão sobre o pai moldura em redor o
• Quando levantar ou deslocar o televisor, agarre-o firmemente pela base.
• Não exponha o televisor a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

Ventilação

• Nunca tape os orifícios de ventilação nem introduza nenhum objecto na caixa.
• Deixe espaço à volta do televisor como mostrado abaixo.
• Recomendamos fortemente que utilize o suporte para montagem na parede da Sony para permitir uma circulação de ar adequada.

Instalação na parede

Deixe pelo menos este espaço à volta do televisor.

Instalação com base

Deixe pelo menos este espaço à volta do televisor.

- Para assegurar uma ventilação adequada e evitar a acumulação de sujidade ou poeira:

• Não instale o televisor em posição horizontal, às avessas, para trás ou de lado.
• Não coloque o televisor numa estante, num tapete, numa cama ou num armário.
• Não tape o televisor com panos, por exemplo, cortinas nem com outros objectos, como jornais, etc.
• Não instale o televisor como mostrado abaixo.

Circulação de ar bloqueada.

Manipule o cabo de alimentação e a tomada da seguinte maneira para evitar todo o risco de incêndio, choque eléctrico ou avaria e/ou feridas:

• Utilize apenas um cabo de alimentação fornecido pela Sony e não por outros fornecedores.
• Introduza a ficha na tomada até ao fim.
• Este televisor funciona apenas com corrente alterna de 220-240 V.

• Por motivos de segurança, desligue o cabo de alimentação e evite que os seus pés fiquem entre os cabos quando efectuar as ligações.

• Desligue o cabo de alimentação da tomada eléctrica antes de trabalhar com o televisor ou de deslocá-lo.

• Afaste o cabo de alimentação de fontes de calor.
• Desligue a ficha e limpe-a regularmente. Se a ficha estiver húmida e coberta de pó, o isolamento pode ficar danificado, o que pode provocar um incêndio.

Notas

• Não utilize o cabo de alimentação fornecido em qualquer outro equipamento.
• Não entale, dobre ou torça o cabo à força. Os fios principais podem ficar descarnados ou ser cortados.
• Não modifique o cabo de alimentação.
• Não coloque objectos pesados em cima do cabo de alimentação.
• Nunca puxe pelo próprio cabo de alimentação quando o desligar.
• Não ligue muitos aparelhos à mesma tomada.
• Não utilize uma tomada de corrente que não esteja bem presa à parede.

Utilização proibida

Não instale/utilize o televisor em locais, ambientes ou situações como os listados abaixo, ou, caso contrário, o televisor pode funcionar mal e provocar um incêndio, choque eléctrico, avaria c/ou feridas.

Local:

Ao ar livre (sob a luz solar directa), perto do mar, num navio ou outra embarcação, dentro de um veículo, em instituições médicas, locais instáveis, perto de água, chuva, humidade ou fumo.

Ambiente:

Locais quentes, húmidos ou com muito pó; onde possam entrar insectos; onde possa estar sujeito a vibrações mecânicas, perto de objectos de fogo (velas, etc). O televisor não deve ser exposto à água ou salpicos e não devem ser colocados quaisquer objectos que contenham líquidos, como por exemplo vasos, em cima do televisor.

Situação:

Não utilize o televisor quando tiver as mãos molhadas, com a tampa retirada, ou com acessórios não recomendados pelo fabricante. Desligue o televisor da tomada de corrente e da antena durante as trovoadas.

Peças danificadas:

• Não lance nada contra o televisor. O vidro do ecrã pode partir-se devido ao impacto e provocar ferimentos graves.
• Se a superfície do televisor rachar, não toque nela até ter desligado o cabo de alimentação. Caso contrário, pode provocar um choque eléctrico.

Quando não estiver a ser utilizado

• Se não vai utilizar o televisor durante vários dias, deve desligá-lo da alimentação por razões ambientais e de segurança.
• Como o televisor não está desligado da alimentação quando está apenas em estado de desligado, retire a ficha da tomada para desligar o televisor completamente.

- No entanto, alguns televisores possuem funções que precisam que o televisor fique no modo de espera (standby) para funcionarem correctamente.

Para as crianças

- Não deixe as crianças subir para o televisor.

- Mantenha os acessórios fora do alcance das crianças, para que não possam ser engolidos por engano.

Se ocorrerem os seguintes problemas...

Desligue o televisor e retire a ficha da tomada imediatamente se algum dos seguintes problemas ocorrer.

Dirija-se a um agente ou centro de assistência Sony para enviar o televisor a um técnico de assistência qualificado para verificação.

Quando:

• O cabo de alimentação estiver danificado.
• A tomada de corrente não estiver bem presa à parede.
• O televisor estiver danificado por ter caído, ter sofrido uma pancada ou ter sido lançada alguma coisa contra ele.
• Se algum líquido ou objecto sólido penetrar nos orifícios da caixa.

Aviso

Para evitar incêndios, mantenha velas e outras fontes de chama aberta sempre afastadas deste produto.

Precauções

Ver televisão

• Veja televisão com uma luz ambiente adequada, pois uma luz fraca ou ver televisão durante um longo período de tempo prejudica a vista.
• Se utilizar auscultadores, não regule o volume para um nível demasiado alto, para evitar lesões auditivas.

Ecrã LCD

• Embora o ecrã LCD seja fabricado com uma tecnologia de alta precisão e 99,99% ou mais dos pixels sejam efectivos, podem aparecer sistematicamente pontos pretos ou pontos brilhantes de luz (vermelha, azul ou verde). Não se trata de uma avaria, mas sim de uma característica da estrutura do LCD.
• Não carregue nem risque o filtro frontal, nem coloque objectos em cima do televisor. Pode danificar o ecrã LCD ou a imagem ficar irregular.
• Se utilizar o televisor num local frio, as imagens podem ficar escuras ou com manchas. Não se trata de uma avaria. Este fenómeno desaparece logo que subir a temperatura.

• Se visualizar imagens fixas continuamente, pode produzir-se uma imagem fantasma. Essa imagem desaparece pouco depois.

• Durante a utilização do televisor, o ecrã e a caixa aquecem. Isso não é sinónimo de avaria.

• O ecrã LCD contém uma pequena quantidade de cristais líquidos. Alguns tubos fluorescentes utilizados neste televisor também contêm mercúrio. Para se desfazer deles, cumpra as regulamentações e imposições locais.

Utilizar e limpar o ecrã/a caixa do televisor

Desligue o cabo de alimentação que liga o televisor à tomada de corrente eléctrica antes de limpar.

Para evitar a degradação do material ou a degradação do revestimento do ecrã, respeite as seguintes precauções.

• Limpe o pó do ecrã/da caixa com cuidado com um pano de limpeza macio. Se não conseguir limpar bem o pó, humedeça ligeiramente um pano macio numa solução de detergente suave.
• Não pulverize água ou detergente directamente sobre o televisor. Pode pingar para a base do ecrã ou para partes exteriores, e causar uma avaria.
• Não utilize esfregões abrasivos, líquidos de limpeza alcalinos/ácidos, pós de limpeza ou solventes voláteis, como álcool, benzina, diluente ou insecticida. Se utilizar este tipo de materiais ou mantiver um contacto prolongado com materiais de borracha ou vinil danifica a superfície do ecrã e o material da caixa.
• É recomendado passar periodicamente o aspirador pelos orifícios de ventilação para assegurar um ventilação adequada.
• Quando ajustar o ângulo do televisor, mova-o lentamente de forma a impedir que o televisor se desloque ou se separe da base.

• Coloque os componentes opcionais ou qualquer equipamento que emita radiação electromagnética longe do televisor. Caso contrário, pode aparecer distorção da imagem e/ou som com ruído.
• Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pela Directiva EMC, utilizando um cabo de sinal de ligação com menos de 3 metros.

Pilhas

• Respeite a polaridade correcta quando colocar as pilhas.
• Não use tipos de pilhas diferentes, nem misture pilhas novas com pilhas usadas
• Deite as pilhas fora respeitando as leis de protecção ambiental. Algumas regiões podem ter regulamentações acerca da eliminação de pilhas. Aconselhe-se junto das autoridades locais.
• Utilize o telecomando com cuidado. Não entorne líquidos sobre o telecomando nem o pise ou deixe cair.
• Não coloque o telecomando num local perto de uma fonte de calor, num local exposto à luz solar directa ou numa sala húmida.

Eliminação do televisor

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida útil (Aplicável na

União Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos. Assegurando-se que este produto é correctamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuscamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Tratamento de pilhas no final da sua vida útil (Aplicável na União Europeia e em países

Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado na pilha ou na sua embalagem, indica que estes produtos não devem ser tratados como resíduos urbanos indiferenciados. Em determinadas pilhas este símbolo pode ser usado em combinação com um símbolo químico. Os símbolos químicos para o mercúrio (Hg) ou chumbo (Pb) são adicionados se a pilha contiver mais de 0,0005% em mercúrio ou 0,004% em chumbo. Devem antes ser colocados num ponto de recolha destinado a resíduos de pilhas e acumuladores. Assegurando-se que estas pilhas são correctamente depositadas, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destas pilhas. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Se por motivos de segurança, desempenho ou protecção de dados, os produtos necessitem de uma ligação permanente a uma pilha integrada, esta só deve ser substituída por profissionais qualificados. Acabado o período de vida útil do aparelho, coloque-o no ponto de recolha de produtos eléctricos/electrónicos de forma a garantir o tratamento adequado da bateria integrada. Para as restantes pilhas, por favor, consulte as instruções do equipamento sobre a remoção da mesma. Deposite a bateria num ponto de recolha destinado a resíduos de pilhas e baterias. Para informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Inledning

Para informação útil sobre os produtos Sony

For nyttig information om Sony-produkter

For mere information om Sony-produkter
