Tipo di prodotto	Televisore LED 32 pollici
Marca	Sony
Modello	KDL-32EX710AEP
Tecnologia di visualizzazione	LED Edge
Risoluzione nativa	Full HD 1920 x 1080 pixel
Frequenza di scansione	100 Hz Motionflow
Dimensioni senza piedistallo (L x A x P)	798 x 506 x 67 mm
Dimensioni con piedistallo (L x A x P)	798 x 550 x 220 mm
Peso senza piedistallo	11,4 kg
Peso con piedistallo	13,8 kg
Consumo elettrico (standby/funzionamento)	0,3 W / 100 W
Alimentazione	220-240 V, 50/60 Hz
Funzioni principali	Full HD, 100 Hz Motionflow, X-Reality, S-Force Surround, DLNA, 4x HDMI, 2x USB
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare solventi e prodotti abrasivi.
Sicurezza	Si consiglia il montaggio a parete per evitare ribaltamenti. Non esporre a fonti di calore o umidità.
Ricambi e riparabilità	Indice di riparabilità: 5,7/10. Pezzi disponibili: scheda madre, alimentatore, connettori, retroilluminazione.
Informazioni generali	Anno di uscita: 2010. Progettato per uso domestico. Supporto VESA 200x200 mm.

Domande frequenti - KDL-32EX710AEP SONY

Come collegare un dispositivo HDMI?

Utilizzare un cavo HDMI standard e collegarlo a una delle 4 porte HDMI sul retro del televisore. Selezionare quindi la sorgente HDMI corrispondente tramite il tasto Input del telecomando.

Posso fissare il televisore al muro?

Sì, il televisore è compatibile con supporti a parete VESA 200x200 mm. Assicurarsi di utilizzare viti adeguate e rispettare le istruzioni di sicurezza.

Come ripristinare le impostazioni di fabbrica?

Premere HOME, andare su Impostazioni > Impostazioni di sistema > Reset di fabbrica. Confermare con la password (di default 0000).

Cosa fare se l'immagine è sfocata?

Controllare la risoluzione di ingresso, attivare la modalità 120 Hz o Motionflow. Assicurarsi che il cavo HDMI sia ben collegato e che la sorgente trasmetta contenuto HD.

Come aggiornare il software?

Andare su Impostazioni > Aggiornamento software > Aggiornamento via USB. Scaricare l'aggiornamento dal sito Sony su una chiavetta USB e seguire le istruzioni a schermo.

Il televisore non si accende, cosa fare?

Controllare il cavo di alimentazione, la presa elettrica e il fusibile. Se la spia lampeggia, scollegare il televisore per 60 secondi e ricollegarlo. Se il problema persiste, contattare il servizio post-vendita.

Come attivare la modalità risparmio energetico?

Premere HOME, andare su Impostazioni > Ecologia > Modalità risparmio energetico e scegliere tra Standard, Ridotto o Schermo spento.

Posso collegare una cuffia?

Sì, il televisore dispone di un jack per cuffie da 3,5 mm. Inserire la cuffia e l'audio degli altoparlanti verrà automaticamente disattivato.

Come usare la funzione Picture-in-Picture (PIP)?

La PIP è disponibile solo con determinate sorgenti. Premere PIP sul telecomando o andare su Impostazioni > Schermo > Picture-in-Picture.

Dove trovare il numero di serie?

Il numero di serie si trova sul retro del televisore su un'etichetta bianca. Inizia con 'KDL-32EX710AEP' seguito da numeri.

MANUALE UTENTE KDL-32EX710AEP SONY

Grazie per avere scelto questo prodotto Sony. Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.

Note sul funzionamento del televisore digitale

• Le funzioni relative al televisore digitale (DVB-C) hanno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore.
• Il vostro fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.
• Sebbene questo televisore segua le specifiche DVB-T e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C.
• Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni pacsi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

Per ottenere un elenco dei fornitori di servizi via cavo supportati, visitare il sito web per l'assistenza:

• Le istruzioni per “l’Installazione della staffa di montaggio a parete” sono presenti all’interno di questo manuale di istruzioni del televisore.
• Salvo diversamente specificato, le illustrazioni riportate nel presente manuale si riferiscono ai modelli della serie KDL-40EX700.
• La "x" che appare sul nome del modello corrisponde a un carattere numerico correlato al design, al colore o al sistema TV.

Informazioni sui marchi

DV3 è un marchio depositato del progetto DVB.

HDMI, il logo di HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi, marchi di servizio o marchi di certificazione di Digital Living Network Alliance.

DivX® è una tecnologia di compressione dei file video sviluppata da DivX, Inc.

DivX, DivX Certified e i relativi loghi sono marchi depositati di DivX, Inc. e sono utilizzati su licenza.

INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, Inc. Questo è un prodotto ufficiale DivX Certified in grado di riprodurre video DivX. Per ulteriori informazioni e per scaricare software per la conversione dei file in formato DivX video, visitare il sito www.divx.com.

INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo prodotto DivX Certified® deve essere registrato per consentire la riproduzione di contenuti DivX Video-on-Demand (VOD). Per generare il codice di registrazione, selezionare la sezione DivX VOD nel menu di impostazione del prodotto. Per completare il processo di registrazione e per ulteriori informazioni in merito al formato DivX VOD, aprire la pagina vod.divx.com.

Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo doppio D sono marchi depositati di Dolby Laboratories.

"BRAVIA" e Bonoviatchi depositati di Sony Corporation.

“XMB” e “xross media bar” sono marchi depositati di Sony Corporation e Sony Computer Entertainment Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

dlna

CERTIFIED

Sommario

Verifica degli accessori forniti ....3

Inserimento delle batterie nel telecomando ....3

Operazioni preliminari

Installazione del supporto da tavolo (eccetto KDL-60EX70x)....4

Collegamento di un'antenna/decoder/registratore (es. registratore DVD)......4

Fissaggio del televisore per impedirne la caduta....5

Raggruppamento dei cavi....5

Esecuzione dell'impostazione iniziale....6

Rimozione del supporto da tavolo....6

Visione del televisore

Visione dei programmi 7

Uso delle funzioni del televisore ....7

Uso dell'i-Manual 8

Informazioni utili

Risoluzione dei problemi....9

Caratteristiche tecniche 10

Installazione degli accessori (Staffa di montaggio a parete)....12

Tabella delle dimensioni di installazione del televisore....13

Diagramma/tabella delle posizioni delle viti e dei ganci....14

Informazioni di sicurezza 15

Precauzioni 16

• Le istruzioni per l'uso sono integrate nel televisore BRAVIA. Per la consultazione, vedere la sezione “Uso dell'i-Manual” (pagina 8).
• Prima di utilizzare il televisore, leggere la sezione “Informazioni di sicurezza” (pagina 15). Conservare il manuale per riferimento futuro.

Verifica degli accessori forniti

Cavo di alimentazione CA (1)

Telecomando (1)

Batterie AAA (tipo R3) (2)

Fermacavo (1)

Coperchio posteriore del supporto (1)* ^l

(solo KDL-40/32EX71x, KDL-40/32EX70x e KDL-40/32EX60x)

Supporto da tavolo (1)*2

(eccetto KDL-60EX70x)

Viti di fissaggio per il supporto (M5 × 16) (4)

(eccetto KDL-60EX70x)

Viti di montaggio per il supporto (M5 × 16) (4)

(solo KDL-40/32EX71x, KDL-40/32EX70x e KDL-40/32EX60x)

*1 Per KDL-55/46EX71x e KDL-60/52/46EX70x, il coperchio posteriore del supporto è già preinstallato al supporto stesso.

*² Per KDL-40/32EX71x, KDL-40/32EX70x e KDL-40/32EX60x, montare il supporto da tavolo con le viti di montaggio in dotazione. Fare riferimento all'opuscolo del supporto da tavolo per montare il supporto.

Inserimento delle batterie nel telecomando

①Rimuovere il foglio protettivo.
②Premere e far scorrere il coperchio verso l'alto.

Installazione del supporto da tavolo (eccetto KDL-60EX70x)

1 Per informazioni sull'installazione corretta per determinati modelli di televisore, consultare l'opuscolo fornito con il supporto da tavolo.

2 Collocare il televisore sul supporto da tavolo.

3 Fissare il televisore sul supporto da tavolo facendo riferimento alle frecce ♠ riportate sui fori delle viti, utilizzando le viti fornite in dotazione.

• Qualora si utilizzi un cacciavite elettrico, impostare la coppia di serraggio a circa 1,5 N·m {15 kgf·cm}.

4 Per KDL-40/32EX71x, KDL-40/32EX70x e KDL-40/32EX60x, dopo aver serrato tutte le viti, applicare il coperchio posteriore del supporto in dotazione al supporto da tavolo.

Collegamento di un'antenna/decoder/ registratore (es. registratore DVD)

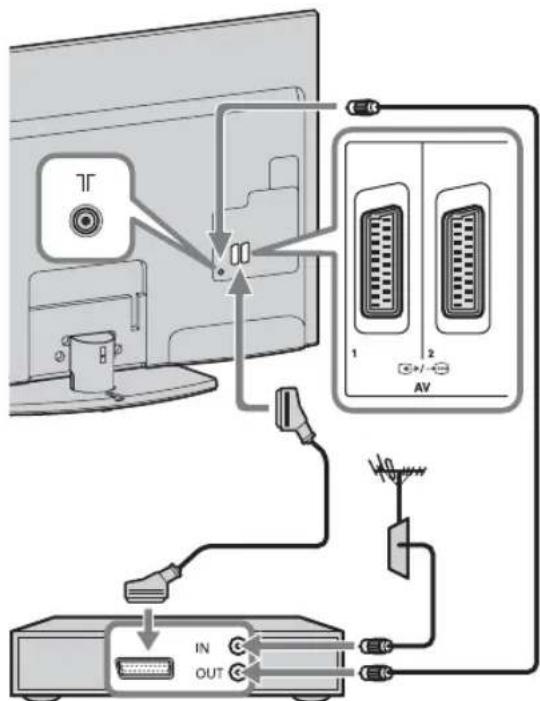

Collegamento di un decoder/ registratore (es. registratore DVD) tramite SCART

Decoder/registratore (es. registratore DVD)

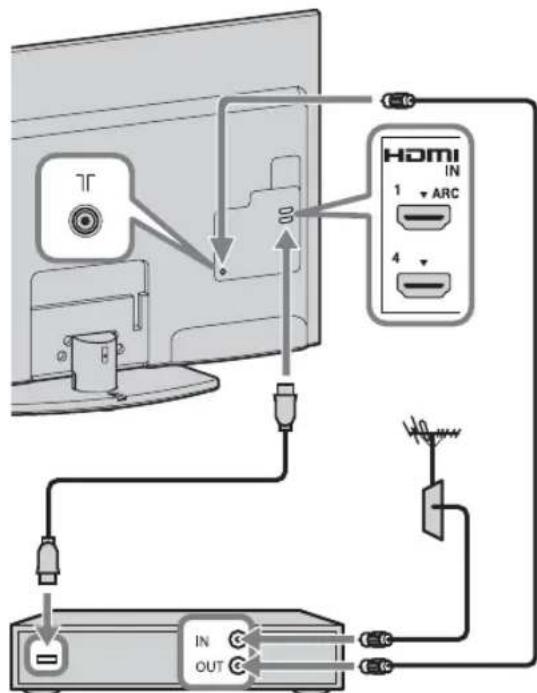

Collegamento di un decoder/ registratore (es. registratore DVD) tramite HDMI

Decoder/registratore (es. registratore DVD)

Fissaggio del televisore per impedirne la caduta

1 Installare una vite per legno (4 mm di diametro, non in dotazione) nel supporto del televisore.
2 Inserire una vite per ferro (M4 × 16, non in dotazione) nell'apposito foro del televisore.
3 Legare tra loro la vite da legno e la vite da ferro con una corda robusta (non in dotazione).

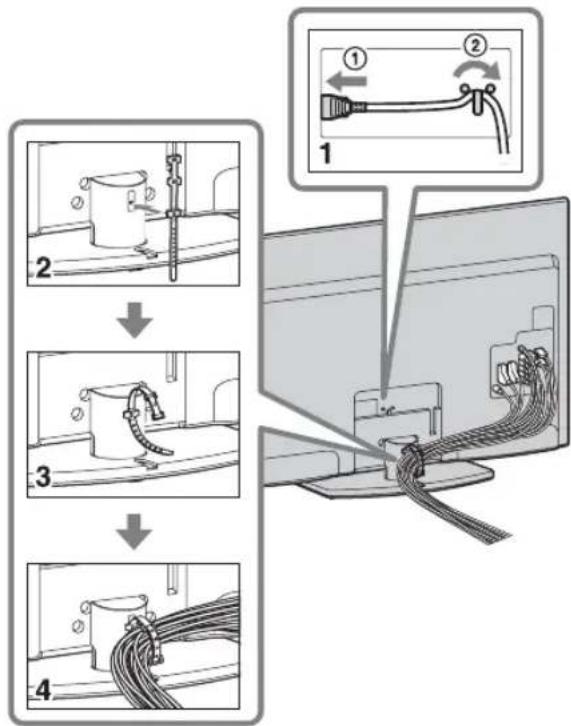

Raggruppamento dei cavi

[NO TEXT]
• Non raggruppare il cavo di alimentazione CA nello stesso fascio degli altri cavi.

Esecuzione dell'impostazione iniziale

1 Collegare il televisore a una presa di corrente CA.

2 Per KDL-60/52/46/40EX70x e KDL-55/46/40/32EX71x, controllare che l'impostazione ENERGY SAVING SWITCH sia attiva (●).

3 Premere ⏻ sul televisore. La prima volta che si accende il televisore, sullo schermo compare il menu di impostazione della lingua.

Seguire le istruzioni sullo schermo.

Preselezione Digitale Automatica: se si seleziona “via Cavo”, si consiglia di selezionare “Scansione rapida” per una sintonizzazione rapida. Impostare “Frequenza” e “ID rete” come indicato nelle istruzioni fornite dal fornitore dei servizi via cavo. Se non si trova nessun canale con la “Scansione rapida”, provare a eseguire la “Scansione completa” (potrebbe richiedere del tempo).

[NO TEXT]

- L'opzione "Scansione completa" potrebbe non essere disponibile, a seconda dell'area geografica o del paese in cui ci si trova.

Per un elenco dei fornitori di servizi via cavo compatibili, consultare il sito Web dell'assistenza tecnica:

Ordinamento Programmi: consente di ordinare i canali analogici memorizzati sul televisore.

1 Premere ♠/▽ per selezionare il canale che si desidera spostare in una nuova posizione, quindi premere ⊙
2 Premere ⊙/▽ per selezionare la nuova posizione da assegnare al canale, quindi premere ⊕.
[NO TEXT]
- La sintonizzazione dei canali può anche essere eseguita manualmente.

Rimozione del supporto da tavolo

Rimuovere le viti del televisore come indicato dalle frecce ♠

• Non rimuovere il supporto da tavolo per nessuna ragione, salvo che per l'installazione degli accessori sul televisore.
• Non afferrare il coperchio posteriore del supporto durante il trasporto del supporto da tavolo, onde evitare di far cadere il supporto provocando ferite o danni a oggetti.

Visione del televisore

Visione dei programmi

- I tasti 5, ▶, PROG + e AUDIO del telecomando sono provvisti di un riferimento tattile (pallino sporgente). Questi pallini sono utili durante l'uso del televisore per individuare i tasti.

1 Accendere il televisore.

1 Per KDL-60/52/46/40EX70x e KDL-55/46/40/32EX71x, attivare l'interruttore ENERGY SAVING SWITCH (●).
2 Premere ⏻ sul televisore per accenderlo.

2 Selezionare una modalità.

3 Selezionare un canale TV.

PROG

Uso della guida elettronica ai programmi (EPG)

Premere GUIDE in modalità digitale per visualizzare la guida ai programmi.

Uso delle funzioni del televisore

Pulsante HOME

Premere per visualizzare le varie opzioni di funzionamento e schermate di impostazione.

Premere per visualizzare varie funzioni utili in base al segnale di ingresso o ai contenuti selezionati.

Uso dell'i-Manual

Questo televisore BRAVIA contiene un manuale di istruzioni incorporato, visualizzabile sullo schermo.

L'i-Manual può essere consultato in qualsiasi momento per trovare le informazioni necessarie in merito alle varie funzioni.

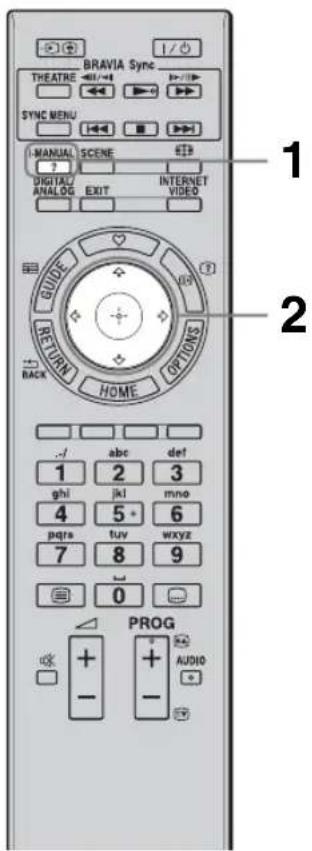

1 Premere i-MANUAL.

2 Premere ⇔/⇒/♠/♣/⊕ per selezionare le voci.

Benvenuti in i-Manual

Funzioni del televisore "BRAVIA"

■Uso del televisore

Contiene informazioni introduttive in merito a varie funzionalità, come la guida EPG, i Preferiti, ecc.

Uso di Home Menu

Consente di personalizzare le impostazioni del televisore, ecc.

Modalità d'uso con apparecchi collegati

Illustra la procedura di connessione dei dispositivi opzionali.

Descrizione dei componenti

Risoluzione dei problemi

Per ricercare le soluzioni ai problemi.

Indice

[NO TEXT]

- Le immagini e illustrazioni possono differire da quelle effettivamente visualizzate sullo schermo.

Risoluzione dei problemi

Verificare se l'indicatore ⏻ (standby) lampeggia in rosso.

Se l'indicatore ⏻ (standby) lampeggia

La funzione di autodiagnostica è attivata.

1 Annotare il numero di lampeggi dell'indicatore ⏻ (standby) tra una pausa di due secondi e l'altra.
Per esempio, può capitare che l'indicatore lampeggi tre volte, quindi ci sia una pausa di due secondi, seguita da altri tre lampeggi, ecc.
2 Premere ⏻ sul televisore per spegnerlo, scollegare il cavo di alimentazione CA e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (numero di lampeggi).

Se l'indicatore ⏻ (standby) non lampeggia

1 Controllare gli elementi indicati nella tabella sottostante. (fare riferimento anche alla sezione “Risoluzione dei problemi” nell’i-Manual).
2 Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.

Condizione Spiegazione/soluzioni

Immagine
Assenza di immagine(schermo scuro) e assenza di audio.	• Controllare il collegamento dell’antenna/del cavo.• Collegare il televisore alla presa di alimentazione CA (presa di rete) e premere ⏻ sul televisore.• Se l’indicatore ⏻ (standby) lampeggia in rosso, premere TV I/➊.
Sullo schermo compaiono puntini neri e/o luminosi.	• L’immagine sullo schermo è composta di pixel. Eventuali puntini neri e/o luminosi (pixel) sullo schermo non denotano un malfunzionamento.
Generale
Il televisore non si accende.(solo KDL-60/52/46/40EX70x e KDL-55/46/40/32EX71x)	• Controllare che l’interruttore ENERGY SAVING SWITCH sia acceso (●).
Il televisore si spegne automaticamente (passa automaticamente alla modalità standby).	• Verificare se sia stato attivato “Timer Spegnimento”, oppure verificare l’impostazione di “Durata” in corrispondenza di “Avvio timer”.• Verificare se sia stato attivato Standby TV per inattività.
Il telecomando non funziona.	• Sostituire le batterie.• Il televisore potrebbe trovarsi in modalità SYNC.Premere SYNC MENU, selezionare “Controllo TV”, quindi selezionare “Home (menu)” o “Opzioni” per controllare il televisore.
La password “Blocco programmi” è stata dimenticata.	• Inserire 9999 come codice PIN (il codice PIN 9999 è sempre accettato).

Caratteristiche tecniche

Sistema
Sistema pannello	Pannello LCD (Display Cristalli Liquidi)
Sistema televisivo	Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, IDigitale: DVB-T2 (solo KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603)DVB-T/DVB-C
Sistema Colore/Video	Analogico: PAL, PAL60 (solo ingresso video), SECAM, NTSC3.58, NTSC4.43 (solo ingresso video)Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Copertura dei canali	Analogico: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digitale: VHF/UHF
Uscita audio	10 W + 10 W
Jack di entrata/uscita
Cavo dell'antenna	Terminale esterno 75 ohm per VHF/UHF
→/AV1, 2	Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.
→COMPONENT IN	Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
→COMPONENT IN	Ingresso audio (connettori fono)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby DigitalIngresso audio analogico (minijack) (solo HDMI IN4)Ingresso PC
→AV3	Ingresso video (connettore fono)
→AV3	Ingresso audio (connettori fono)
→DIGITAL AUDIO OUT (OPTICAL)	Connettore ottico digitale (PCM lineare due canali, Dolby Digital)
→(VAR/FIX)	Uscita audio (connettori fono)
→PC IN	Ingresso PC (Mini D-sub 15 pin)→Ingresso audio del PC (minijack)
ψ	Porta USB
Ω	Uscita cuffie
[IMAGE]	Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)
[IMAGE] LAN	Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.)* Per le connessioni LAN, utilizzare un cavo 10BASE-T/100BASE-TX di Categoria 7 (non in dotazione).

Nome del modello KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V CA, 50 Hz
Dimensioni schermo (diagonale)		60 pollici/ca.152,5 cm	52 pollici/ca.132,2 cm	46 pollici/ca.116,8 cm	40 pollici/ca.101,6 cm	32 pollici/ca.80,1 cm
Risoluzione schermo		1.920 punti (orizzontale) × 1.080 linee (verticale)
Potenza assorbita	in modalità “Casa”/“Standard”	144 W 103 W 90 W	79 W 67 W
	in modalità “Negozio”/“Brillante”	208 W 142 W 125 W	107 W 91 W
Potenza assorbita in modalità standby*1		0,23 W (15 W con “Avvio rapido” impostato su “Sì”) 0,2 W (15 W con “Avvio rapido” impostato su “Sì”)
Consumo energetico medio annuo*2		210 kWh 150 kWh	131 kWh 115 kWh 98 kWh
Dimensioni (appressimative) (l × a × p)
con supporto da tavolo		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm	98,5 × 65,5 × 28,0 cm	81,1 × 53,9 × 25,0 cm
senza supporto da tavolo		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm	98,5 × 62,3 × 6,4 cm	81,1 × 50,7 × 6,5 cm
Nome del modello KDL-		60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Peso (approssimativo)
con supporto da tavolo		38,1 kg 27,0 kg 21,3	kg 17,8 kg 12,7 kg
senza supporto da tavolo		31,3 kg 22,7 kg 18,4	kg 14,9 kg 10,7 kg
Accessori in dotazione	Vedere “Verifica degli accessori forniti” (pagina 3).
Accessori opzionali	Staffa di montaggio a parete: SU-WL500

Nome del modello KDL- $5EX71x 46EX71x 40			EX71x 32EX71x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V AC, 50 Hz
Dimensioni schermo (diagonale)		55 pollici/ca. 138,8 cm 46	pollici/ca. 116,8 cm 40 pollici/ca. 101,6 cm 32 pollici/ca. 80,1 cm
Risoluzione schermo		1.920 punti (orizzontale) × 1.080 linee (verticale)
Potenza assorbita	in modalità “Casa”/ “Standard”	101 W 86 W 84 W 52 W
	in modalità “Negozio”/ “Brillante”	141 W 120 W 114 W 73 W
Potenza assorbita in modalità standby*1		0,2 W (15 W con “Avvio rapido” impostato su “Si”)	0,2 W (13 W con “Avvio rapido” impostato su “Si”)
Consumo energetico medio annuo*2		147 kWh 126 kWh 123 kWh 76 kWh
Dimensioni (approssimative) (l × a × p)
con supporto da tavolo		127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
senza supporto da tavolo		127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm
Peso (approssimativo)
con supporto da tavolo		26,1 kg 18,6 kg 15,4 kg 10,8 kg
senza supporto da tavolo		21,8 kg 16,3 kg 13,2 kg 8,8 kg
Accessori in dotazione		Vedere “Verifica degli accessori forniti” (pagina 3).
Accessori opzionali		Staffa di montaggio a parete: SU-WL500

Nome del modello KDL- 40EX60x 32EX60x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V AC, 50 Hz
Dimensioni schermo (diagonale)		40 pollici/ca. 101,6 cm	32 pollici/ca. 80,1 cm
Risoluzione schermo		1.920 punti (orizzontale) × 1.080 linee (verticale)
Potenza assorbita	in modalità “Casa”/ “Standard”	73 W	58 W
	in modalità “Negozio”/ “Brillante”	98 W	80 W
Potenza assorbita in modalità standby*1		0,2 W (15 W con “Avvio rapido” impostato su “Sì”)
Consumo energetico medio annuo*2		107 kWh	85 kWh
Dimensioni (apprssimative) (l × a × p)
con supporto da tavolo		95,2 × 61,3 × 25,0 cm	76,4 × 50,7 × 25,0 cm
senza supporto da tavolo		95,2 × 58,1 × 7,4 cm	76,4 × 47,5 × 7,3 cm
Peso (apprssimativo)
con supporto da tavolo		14,9 kg	11,1 kg
senza supporto da tavolo		12,7 kg	9,1 kg
Accessori in dotazione		Vedere “Verifica degli accessori forniti” (pagina 3).
Accessori opzionali		Staffa di montaggio a parete: SU-WL500

*1 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore.

*24 ore al giorno e 365 giorni all'anno

[NO TEXT]

• Per ridurre il consumo energetico

- quando si riduce l'impostazione della retroilluminazione (la luminosità dello schermo), si riduce anche il consumo energetico.

– le impostazioni “Eco” (ad es. “Risparmio Energia”, “Standby TV per inattività”) consentono di ridurre il consumo energetico e di risparmiare denaro sulle bollette elettriche.

- spegnendo il televisore mediante l'interruttore ENERGY SAVING SWITCH (solo per alcuni modelli), il consumo energetico è pressoché pari a zero.

Design e specifiche sono soggetti a modifiche senza preavviso.

Installazione degli accessori (Staffa di montaggio a parete)

Per i clienti:

Per ragioni di protezione e sicurezza del prodotto, Sony consiglia fortemente che l'installazione del televisore venga eseguita da rivenditori Sony o da installatori autorizzati. Non tentare di installare il televisore da soli.

Per i rivenditori e gli installatori Sony:

Prestare la massima attenzione alla sicurezza durante l'installazione, la manutenzione periodica e l'analisi di questo prodotto.

Il televisore può essere installato utilizzando la staffa di montaggio a parete SU-WL500 (venduta separatamente).

- Per eseguire correttamente l'installazione, consultare le istruzioni fornite insieme alla staffa di montaggio a parete.

- Vedere “Rimozione del supporto da tavolo” (pagina 6).

_E

• Collocare il televisore sul supporto da tavolo, fissando il gancio di montaggio.
• Accertarsi di riporre le viti rimosse in un luogo sicuro, lontano dalla portata dei bambini.
• Durante la successiva reinstallazione del supporto da tavolo, accertarsi di fissare le viti rimosse ai fori originali sulla parte posteriore del televisore.

* Eccetto KDL-46/40/32EX71x e KDL-40/32EX60x.

Foro quadrato

Per l'installazione di questo prodotto è richiesta una certa capacità, specialmente per determinare la resistenza della parete per sopportare il peso del televisore. Assicurarsi di affidare il fissaggio di questo prodotto alla parete a rivenditori Sony o installatori autorizzati e di prestare adeguata attenzione alla sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o lesioni causati da un uso errato o un'installazione non appropriata.

Tabella delle dimensioni di installazione del televisore

Unità di misura: cm

Le cifre nella suddetta tabella possono variare leggermente a seconda dell'installazione.

ATTENZIONE

La parete su cui il televisore sarà installato deve essere in grado di supportare un peso di almeno quattro volte quello del televisore. Per informazioni sul peso del televisore, consultare la sezione “Caratteristiche tecniche” (pagina 10).

Diagramma/tabella delle posizioni delle viti e dei ganci

Nome del modello Posizione delle viti Posizione dei ganci
KDL-60EX70xKDL-55EX71x	e, j	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x		b
KDL-32EX71x/32EX70x/32EX60xf, jc

Posizione delle viti

Fissaggio del gancio di montaggio sul televisore.

Posizione dei ganci

Installazione del televisore sulla staffa di base.

Informazioni di sicurezza

Installazione/ Impostazione

Installare e utilizzare il televisore attenendosi alle istruzioni fornite di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile.
• Collocare il televisore su una superficie piana e stabile.
• Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:

- Staffa di montaggio a parete SU-WL500

- Per fissare i ganci di montaggio al televisore, utilizzare le viti fornite in dotazione con la staffa per l'installazione a parete. La lunghezza delle viti in dotazione è compresa tra 8 mm e 12 mm, misurata dalla superficie di fissaggio del gancio di montaggio.

Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete.

L'uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc.

8 mm - 12 mm

Vite (in dotazione con la staffa per il montaggio a parete)

Gancio di montaggio

Fissaggio del gancio sul retro del televisore

Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.
  • Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
• Se il televisore viene trasportato a mano, sollevarlo come illustrato a destra. Non praticare pressione sul pannello LCD e sulla cornice into
• Durante il sollevamento o lo spostamento del televisore, sorreggerlo saldamente dal fondo.
• Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

Ventilazione

• Non coprire i fori di ventilazione o inserire oggetti nel mobile.

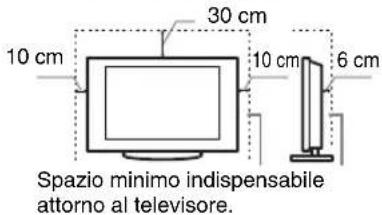

• Lasciare un po' di spazio intorno al televisore.
• Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

Installato a parete

Installato sul supporto

- Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:

• Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente.
• Non posizionare il televisore su uno scaffale o dentro un armadio.
• Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.

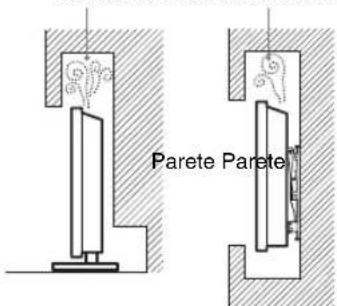

• Non installare il televisore nel modo indicato di seguito.

Circolazione dell'aria bloccata.

Cavo di alimentazione

Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:

• Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
• Inserire completamente la spina nella presa di rete.
• Utilizzare il televisore esclusivamente con alimentazione da 220–240 V CA.

• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.

• Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo.

• Tenere il cavo di alimentazione lontano da fonti di calore.
• Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.

Note

• Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
  • Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
• Non modificare il cavo di alimentazione.
• Non collocare oggetti pesanti sul cavo di alimentazione.
• Non tirare il cavo di alimentazione per disinserirlo.
• Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete.
  • Non utilizzare una presa di rete inadeguata alla spina in uso.

Uso proibito

Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni c/o lesioni.

Luogo:

All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.

Ambiente:

Luoghi caldi, umidi o eccessivamente polverosi; esposti all'ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.

Situazione:

Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall'antenna.

Rottura di componenti:

• Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
• Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza.
• Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
• Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby.

Bambini

• Impedire ai bambini di salire sul televisore.
• Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti.

Qualora si verifichino i seguenti problemi...

Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi. Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato.

Quando:

• Il cavo di alimentazione è danneggiato.
• La presa di rete è inadeguata alla spina in uso.
  – Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
• All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.

Avvertimento

Per evitare il rischio di incendi, tenere sempre candele o altre fiamme libere lontano da questo prodotto.

Precauzioni

Visione del televisore

• Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista.
• Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

Schermo LCD

• Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
• Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L'immagine potrà risultare non uniforme o lo schermo LCD danneggiato.
• Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l'aumento della temperatura.
• Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un'immagine residua. Tale immagine scompare dopo alcuni istanti.
• Durante l'uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento.
• Lo schermo LCD contiene piccole quantità di cristalli liquidi. I tubi fluorescenti utilizzati in questo televisore, contengono mercurio. Per lo smaltimento attenersi ai regolamenti e alle normative locali.

Cura e pulizia della superficie dello schermo e del rivestimento

Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia.

Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.

• Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.
• Non spruzzare acqua o detergente direttamente sul televisore. Potrebbe gocciolare verso la parte inferiore dello schermo o altre parti esterne causando danni al funzionamento.
• Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.
• Si consiglia di passare di tanto in tanto l'aspirapolvere sulle aperture di ventilazione per garantire una ventilazione adeguata.
• Per regolare l'angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base.

Apparecchiature opzionali

• Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni clettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.
• Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti dalla Direttiva EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.

Batterie

• Inserire le batterie rispettando la corretta polarità.
• Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
• Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
• Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide.

Smaltimento del televisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi

dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Accertandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato. Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi Europei con sistema di raccolta differenziata).

paesi Europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici per il mercurio (Hg) o per il piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

DICHIARAZIONE DI CONFORMITA' IN BASE ALL'ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992

Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell'articolo 1 dello stesso D.M.

DICHIARAZIONE DI CONFORMITÀ

Si dichiara che gli apparecchi sono stati fabbricati in conformità all'Art. 2 Comma 1 del D.M. 28.08.1995 n.548. Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell'allegato A. al D.M. 25.06.85 e nel paragrafo 3 dell'allegato 1 al D.M. 27.08.87 e precisamente:

BANDE DI FREQUENZA

1. Bande di frequenza:

Low VHF E2 - C Freq. da 48,25 a 82,25 MHz Compreso Canale C

S01 - S2 Freq. da 69,25 a 112,25 MHz

S3 - S10 Freq. da 119,25 a 168,25 MHz

High VHF E5 - E12 Freq. da 175,25 a 224,25 MHz

S11 - S20 Freq. da 231,25 a 294,25 MHz

Hyperband S21 - S36 Freq. da 303,25 a 423,25 MHz

S37 - S41 Freq. da 431,25 a 463,25 MHz

UHF E21- E69 Freq. da 471,25 a 855,25 MHz

1. Per quanto attiene le frequenze intermedie, i valori di riferimento sono:

Multi - Standard FI-Video: 7,3 MHz

FI-Audio I: 1,8 MHz

FI-Audio II: 1,56 MHz

1. Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.

Diagrammi a blocchi

Instalare/Configurare

Per informazioni utili sui prodotti Sony
