Tipo de producto	Televisor LED de 32 pulgadas
Marca	Sony
Modelo	KDL-32EX710AEP
Tecnología de pantalla	LED Edge
Resolución nativa	Full HD 1920 x 1080 píxeles
Frecuencia de barrido	100 Hz Motionflow
Dimensiones sin pie (An x Al x Pr)	798 x 506 x 67 mm
Dimensiones con pie (An x Al x Pr)	798 x 550 x 220 mm
Peso sin pie	11,4 kg
Peso con pie	13,8 kg
Consumo eléctrico (en espera/en funcionamiento)	0,3 W / 100 W
Alimentación	220-240 V, 50/60 Hz
Funciones principales	Full HD, 100 Hz Motionflow, X-Reality, S-Force Surround, DLNA, 4x HDMI, 2x USB
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar disolventes y productos abrasivos.
Seguridad	Se recomienda fijación a la pared para evitar vuelcos. No exponer a fuentes de calor o humedad.
Piezas de repuesto y reparabilidad	Índice de reparabilidad: 5,7/10. Piezas disponibles: placa base, fuente de alimentación, conectores, retroiluminación.
Información general	Año de lanzamiento: 2010. Diseñado para uso doméstico. Soporte VESA 200x200 mm.

Preguntas frecuentes - KDL-32EX710AEP SONY

¿Cómo conectar un dispositivo HDMI?

Use un cable HDMI estándar y conéctelo a uno de los 4 puertos HDMI ubicados en la parte posterior del televisor. Luego seleccione la fuente HDMI correspondiente mediante el botón Input del mando a distancia.

¿Puedo fijar el televisor a la pared?

Sí, el televisor es compatible con soportes de pared VESA 200x200 mm. Asegúrese de utilizar tornillos adecuados y seguir las instrucciones de seguridad.

¿Cómo restablecer los ajustes de fábrica?

Presione HOME, vaya a Ajustes > Ajustes del sistema > Restablecer ajustes de fábrica. Confirme con la contraseña (por defecto 0000).

¿Qué hacer si la imagen está borrosa?

Verifique la resolución de entrada, active el modo 120 Hz o Motionflow. Asegúrese de que el cable HDMI esté bien conectado y que la fuente emita contenido HD.

¿Cómo actualizar el software?

Vaya a Ajustes > Actualización de software > Actualización por USB. Descargue la actualización desde el sitio web de Sony en una memoria USB y siga las instrucciones en pantalla.

El televisor no enciende, ¿qué hacer?

Verifique el cable de alimentación, el enchufe y el fusible. Si el indicador parpadea, desconecte el televisor durante 60 segundos y vuelva a conectarlo. Si el problema persiste, contacte al servicio postventa.

¿Cómo activar el modo de ahorro de energía?

Presione HOME, vaya a Ajustes > Ecología > Modo de ahorro de energía y elija entre Estándar, Reducido o Imagen apagada.

¿Puedo conectar unos auriculares?

Sí, el televisor dispone de un conector para auriculares de 3,5 mm. Inserte sus auriculares y el sonido de los altavoces se cortará automáticamente.

¿Cómo usar la función de imagen en imagen (PIP)?

La función PIP solo está disponible con ciertas fuentes. Presione PIP en el mando a distancia o vaya a Ajustes > Visualización > Imagen en imagen.

¿Dónde encontrar el número de serie?

El número de serie se encuentra en la parte posterior del televisor en una etiqueta blanca. Comienza con 'KDL-32EX710AEP' seguido de números.

MANUAL DE USUARIO KDL-32EX710AEP SONY

Gracias por elegir este producto Sony. Antes de utilizar el televisor, lea este manual atentamente y consérvelo para consultarlo en el futuro.

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con servicio o garantía por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Nota sobre la función de Televisión digital

• Toda función relacionada con la Televisión digital (DVB) funcionará en los países o zonas donde se emitan señales digitales terrestres DVB-T (MPEG-2 y H.264/MPEG-4 AVC) o donde pueda acceder a un servicio de cable DVB-C (MPEG-2 y H.264/MPEG-4 AVC) compatible. Compruebe con su distribuidor local si puede recibir la señal DVB-T en su vivienda o pregunte a su operador de cable si su servicio de cable DVB-C puede funcionar de manera integrada con este televisor.
• El operador de cable puede cobrar por dicho servicio o exigirle que acepte sus términos y condiciones comerciales.
• Este televisor cumple las especificaciones de DVB-T y DVB-C, pero no se puede garantizar la compatibilidad con futuras emisiones digitales terrestres DVB-T y emisiones digitales por cable DVB-C.
• Es posible que algunas funciones de la televisión digital no estén disponibles en algunos países/regiones y que el cable DVB-C no funcione correctamente con algunos proveedores.

Consulte la lista de proveedores de cable compatibles en el sitio web sobre compatibilidad:

• En el manual de instrucciones de este televisor, se incluye la explicación sobre la "Instalación del soporte de pared".
• Las ilustraciones utilizadas en este manual corresponden a la serie KDL-40EX700, a menos que se especifique lo contrario.
• La "x" que aparece en el nombre del modelo corresponde a los dígitos numéricos que hacen referencia al diseño, al sistema de color o de televisión.

Información sobre las marcas comerciales

DV3 es una marca registrada del Proyecto DVB.

HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC en Estados Unidos y en otros países.

DLNA®, el logotipo de DLNA y DLNA CERTIFIED® son marcas comerciales, marcas de servicio o marcas de certificación de Digital Living Network Alliance.

DivX® es una tecnología de compresión de archivos de vídeo desarrollada por DivX, Inc.

DivX, DivX Certified y los logotipos asociados son marcas comerciales de DivX, Inc. y se utilizan bajo licencia. ACERCA DE VÍDEO DIVX: DivX® es un formato de vídeo digital creado por DivX,Inc. Este es un dispositivo que cuenta con la certificación oficial DivX Certified que permite reproducir vídeo DivX. Si desea obtener más información y herramientas de software para convertir sus archivos en archivos de vídeo DivX, visite la página www.divx.com.

ACERCA DE VÍDEO A PETICIÓN DIVX: este dispositivo que cuenta con la certificación DivX Certified® debe registrarse, con el fin de que pueda reproducir contenido de Vídeo a petición (VOD) DivX. Para generar el código de registro, localice la sección VOD DivX en el menú de configuración del dispositivo. Diríjase a la página vod.divx.com con este código para completar el proceso de registro y obtener más información sobre VOD DivX.

Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo con una doble D son marcas comerciales de Dolby Laboratories.

"BRAVIA" y Bora maras comerciales de Sony Corporation.

"XMB" y "xross media bar" son marcas comerciales de Sony Corporation y Sony Computer Entertainment Inc.

Índice

Comprobación de los accesorios....3

Colocación de las pilas en el mando a distancia....3

Instalación

Instalación del soporte de sobremesa (excepto para KDL-60EX70x) 4

Conexión a una antena/descodificador/grabadora (por ejemplo, grabadora de DVD)......4

Cómo evitar la caída del televisor....5

Sujeción de los cables 5

Realización de la configuración inicial....6

Extracción del soporte de sobremesa del televisor 6

Ver la televisión

Para ver programas de televisión ....7

Para utilizar las funciones del televisor....7

Para usar el i-Manual....8

Información complementaria

Solución de problemas 9

Especificaciones ....10

Instalación de los accesorios (Soporte de pared)....13

Tabla de dimensiones de instalación del televisor....14

Diagrama/tabla de ubicación de los tornillos y ganchos....15

Información de seguridad 16

Precauciones ....17

• El manual de instrucciones viene incorporado en el televisor BRAVIA. Para obtener información sobre el funcionamiento, consulte la sección “Para usar el i-Manual” (página 8).
• Antes de utilizar el televisor, lea la sección “Información de seguridad” (página 16). Conserve este manual para consultarlo en el futuro.

Comprobación de los accesorios

Cable de alimentación de ca (1)

Mando a distancia (1)

Pilas tamaño AAA (Tipo R3) (2)

Portacables (1)

Tapa posterior del soporte (1)* ^1

(solo KDL-40/32EX71x, KDL-40/32EX70x y KDL-40/32EX60x)

Soporte de sobremesa (1)*2

(excepto para KDL-60EX70x)

Tornillos de fijación para el soporte

(M5 × 16) (4)

(excepto para KDL-60EX70x)

Tornillos de montaje para el soporte (M5 × 16) (4)

(solo KDL-40/32EX71x, KDL-40/32EX70x y KDL-40/32EX60x)

*1 En los modelos KDL-55/46EX71x y KDL-60/52/46EX70x, la tapa posterior del soporte viene colocada de fábrica en el soporte.

*² Para los modelos KDL-40/32EX71x, KDL-40/32EX70x y KDL-40/32EX60x, ensamble el soporte de sobremesa con los tornillos de fijación

suministrados.

Consulte el folleto del soporte de sobremesa suministrado para montar el soporte.

Colocación de las pilas en el mando a distancia

①Retire la lámina de protección.
②Empuje y deslice la tapa hacia arriba.

Instalación del soporte de sobremesa (excepto para KDL-60EX70x)

1 Consulte el folleto suministrado con el soporte de sobremesa para obtener información acerca de la instalación correcta para determinados modelos de televisor.

2 Coloque el televisor sobre el soporte de sobremesa.

3 Fije el televisor en el soporte de sobremesa mediante los tornillos suministrados de acuerdo con las flechas ♠que indican los orificios correspondientes.

- Si utiliza un destornillador eléctrico, ajuste el par de apriete en 1,5 N·m {15 kgf·cm} aproximadamente.

4 En los modelos KDL-40/32EX71x, KDL-40/32EX70x y KDL-40/32EX60x, tras apretar todos los tornillos, coloque la tapa posterior del soporte suministrada sobre el soporte de sobremesa.

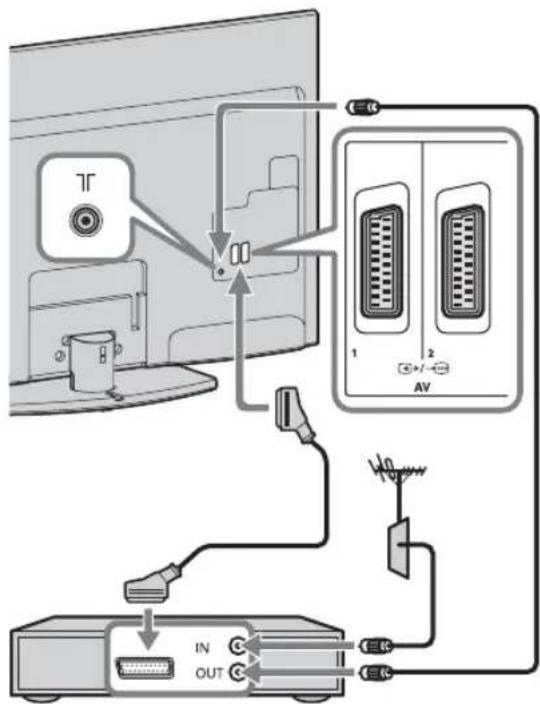

Conexión a una antena/descodificador/grabadora (por ejemplo, grabadora de DVD)

Conexión a un descodificador/ grabadora (por ejemplo, grabadora de DVD) que disponga de euroconector

Descodificador/grabadora (por ejemplo, grabadora de DVD)

Conexión a un descodificador/ grabadora (por ejemplo, grabadora de DVD) que disponga de salida de HDMI

Descodificador/grabadora (por ejemplo, grabadora de DVD)

Cómo evitar la caída del televisor

1 Coloque un tornillo para madera (4 mm de diámetro, no suministrado) en el pedestal del televisor.
2 Coloque un tornillo para metales (M4 × 16, no suministrado) en el orificio del televisor.
3 Ate el tornillo para madera y el tornillo para metales con una cuerda resistente (no suministrada).

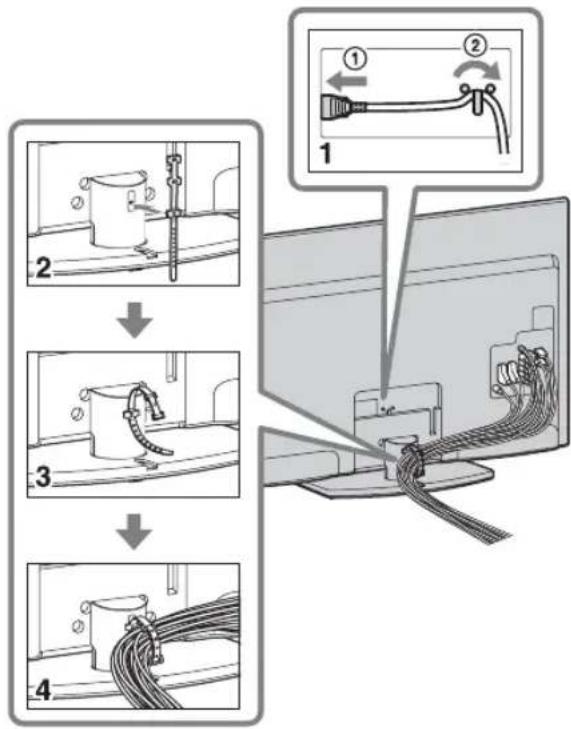

Sujeción de los cables

A
- No sujete el cable de alimentación de ca junto con otros cables.

Realización de la configuración inicial

1 Conecte el televisor a la toma de corriente de ca.
2 Para KDL-60/52/46/40EX70x y KDL-55/46/40/32EX71x, compruebe si el ajuste ENERGY SAVING SWITCH está activado (●).
3 Pulse ⏻ en el televisor.

Cuando encienda el televisor por primera vez, aparecerá el menú Idioma en la pantalla.

4

Siga las instrucciones que aparecen en pantalla.

Sintonía automática digital: Cuando seleccione “Cable”, es recomendable que seleccione “Búsqueda Rápida” para efectuar una sintonización rápida. Ajuste “Frecuencia” e “ID de Red” en función de la información suministrada por su proveedor de cable. Si no encuentra ningún canal mediante el uso de “Búsqueda Rápida”, inténtelo con “Búsqueda Completa” (aunque puede llevar algún tiempo).

[NO TEXT]

- En función del país o región, es posible que la opción “Búsqueda Completa” no esté disponible.

Si desea obtener una lista de los proveedores de cable compatibles, consulte la página web de asistencia técnica: http://support.sony-europe.com/TV/ DVBC/

Ordenación Progra.: Permite cambiar el orden de almacenamiento de los canales analógicos en el televisor.

1 Pulse ♠/▽ para seleccionar el canal que desea desplazar a una nueva posición y, a continuación, pulse ⏻
2 Pulse ♠/♀ para seleccionar la nueva posición del canal y, a continuación, pulse ⊕.
[NO TEXT]
- También es posible sintonizar canales manualmente.

Extracción del soporte de sobremesa del televisor

Retire los tornillos del televisor utilizando las flechas ♠a modo de referencia.

• No extraiga el soporte de sobremesa para otros fines que no sean el de instalar los accesorios correspondientes en el televisor.
• Mientras transporta el Soporte de sobremesa, no lo sujete por la tapa posterior para evitar que el soporte se caiga, lo que podría causar lesiones o daños en la propiedad.

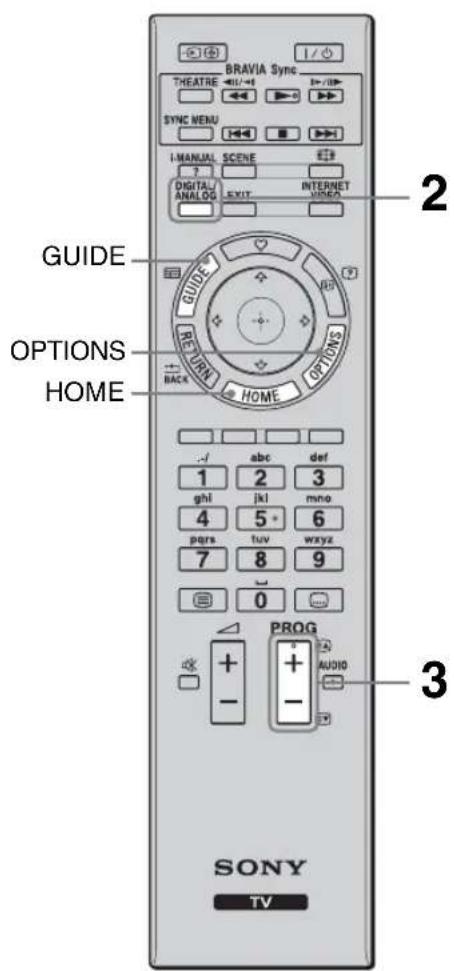

Para ver programas de televisión

- Los botones del número 5, ▶, PROG + y AUDIO del mando a distancia cuentan con un punto táctil. Utilice estos puntos táctiles como referencia para usar el televisor.

1 Encienda el televisor.

2 Seleccione un modo.

3 Seleccione un canal de televisión. PROG

Utilización de la Guía digital electrónica de programas

Pulse GUIDE en modo digital para visualizar la guía de programas.

Para utilizar las funciones del televisor

Botón HOME

Púlselo para visualizar diversas pantallas de operaciones y ajustes.

Botón OPTIONS

Púlselo para visualizar prácticas funciones basadas en el contenido o en la entrada actual.

Para usar el i-Manual

El manual de instrucciones viene incorporado en el televisor BRAVIA y se puede visualizar en la pantalla.

Puede buscar el i-Manual siempre que lo necesite para encontrar la amplia gama de funciones prácticas.

1 Pulse i-MANUAL.

2 Pulse ⇔/⇔/♠/♥/⊕ para seleccionar elementos.

Bienvenido al i-Manual

Funciones del TV "BRAVIA"

Ver TV

Explica funciones prácticas como, por ejemplo, Guía EPG, Favoritos, etc.

Uso del Menú Inicio

Permite personalizar los ajustes del televisor, etc.

A

- Las imágenes e ilustraciones pueden diferir de las que aparecen en pantalla.

Funciones divertidas con equipo conectado

Explica cómo conectar equipos opcionales.

■ Descripción de las partes

■ Solución de problemas

Permite encontrar soluciones a los problemas.

Índice

Solución de problemas

Compruebe si el indicador ⏻ (modo de espera) parpadea en rojo.

Cuando el indicador ⏻ (modo de espera) parpadea

La función de autodiagnóstico está activada.

1 Cuente cuántas veces parpadea el indicador ⏻ (modo de espera) después de cada intervalo de dos segundos.

Por ejemplo, el indicador puede parpadear tres veces, apagarse durante dos segundos y, a continuación, parpadear tres veces más.

2 Pulse ⏻ en el televisor para apagarlo, desconecte el cable de alimentación de ca e informe a su distribuidor o al centro de servicio técnico de Sony sobre el parpadeo del indicador (número de parpadeos).

Cuando el indicador ⏻ (modo de espera) no parpadea

1 Compruebe los elementos de las tablas siguientes. (Asimismo, consulte “Solución de problemas” en el i-Manual).

2 Si el problema persiste, solicite al personal de servicio especializado que repare el televisor.

Problema Explicación/Solución

Imagen
Ausencia de imagen (la pantalla aparece oscura) y de sonido.	Revise la conexión de la antena/cable.Conecte el televisor a la toma de alimentación de ca y, a continuación, pulse ⏻ en el televisor.Si el indicador ⏻ (modo de espera) se ilumina en rojo, pulse TV I/➊.
Aparecen pequeños puntos negros y/o brillantes en la pantalla.	La pantalla está compuesta de píxeles. Los pequeños puntos negros y/o brillantes (píxeles) no son síntoma de un funcionamiento defectuoso.

Generales
El botón de encendido del televisor no lo enciende.(solo KDL-60/52/46/40EX70x y KDL-55/46/40/32EX71x)	• Compruebe si ENERGY SAVING SWITCH está activado (●).
El televisor se apaga automáticamente (entra en modo de espera).	• Compruebe si “Desconex. Aut.” está activado, o bien, confirme si “Duración” de “Conexión Aut.” está ajustado.• Compruebe si “Televisor inactivo a Standby” se encuentra activado.
El mando a distancia no funciona.	• Cambie las pilas.• Es posible que el televisor esté en el modo SYNC.Pulse SYNC MENU, seleccione “Control de TV” y, a continuación, seleccione “Inicio (Menú)” u “Opciones” para controlar el televisor.
Se ha olvidado de la contraseña de “Bloqueo TV”.	• Introduzca 9999 como código PIN. (El código PIN 9999 siempre se acepta.)

Especificaciones

Sistema
Sistema de panel	Panel LCD (pantalla de cristal líquido)
Sistema de televisión	Analógico: En función del país/zona seleccionado: B/G/H, D/K, L, IDigital: DVB-T2 (sólo para los modelos KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603)DVB-T/DVB-C
Sistema de color/vídeo	Analógico: PAL, PAL60 (sólo entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (sólo entrada de vídeo)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Cobertura de canales	Analógico: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digital: VHF/UHF
Salida de sonido	10 W + 10 W
Conectores de entrada/salida
Cable de la antena	Terminal externa de 75 ohmios para VHF/UHF
⊕/-AV1, 2	Euroconector de 21 pines (norma CENELEC) con entrada de audio/vídeo, entrada RGB y salida de audio/vídeo de televisión.
COMPONENT IN	Formatos compatibles: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Entrada de audio (conectores RCA)
HDMI IN1, 2, 3, 4	Vídeo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: PCM lineal de dos canales: 32, 44,1 y 48 kHz; 16, 20 y 24 bits; Dolby DigitalEntrada de audio analógica (miniconector) (sólo HDMI IN4)Entrada de PC
AV3	Entrada de vídeo (conector RCA)
AV3	Entrada de audio (conectores RCA)
DIGITAL AUDIO OUT (OPTICAL)	Toma digital óptica (PCM lineal de dos canales, Dolby Digital)
(VAR/FIX)	Salida de audio (tomas fonográficas)
PC IN	Entrada de PC (Mini D-sub de 15 pines)Entrada de audio de PC (miniconector)
ψ	Puerto USB
Ω	Toma de auriculares
	Ranura del módulo de acceso condicional (CAM)
LAN	Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo de la red. No se garantizan la frecuencia y la calidad de comunicación de 10BASE-T/100BASE-TX para este televisor.)* Para las conexiones LAN, utilice un cable 10BASE-T/100BASE-TX de Categoría 7 (no suministrado).

Nombre del modelo KDL-		60EX70x 52EX70x 46EX70x 40EX70x 32EX70x
Alimentación y otros aspectos
Requisitos de potencia		CA de 220 V a 240 V, 50 Hz
Tamaño de la pantalla (medida diagonalmente)		60 pulgadas/ Aprox. 152,5 cm	52 pulgadas/ Aprox. 132,2 cm	46 pulgadas/ Aprox. 116,8 cm	40 pulgadas/ Aprox. 101,6 cm	32 pulgadas/ Aprox. 80,1 cm
Resolución de la pantalla		1.920 puntos (horizontal) × 1.080 líneas (vertical)
Consumo de energía	en modo “Uso doméstico”/ “Estándar”	144 W 103 W 90 W	79 W 67 W
	en modo “Uso comercial”/ “Viva”	208 W 142 W 125 W	107 W 91 W
Consumo de energía en modo de espera*1		0,23 W (15 W cuando “Inicio rápido” está ajustado en “Sf”)			0,2 W (15 W cuando “Inicio rápido” está ajustado en “Sf”)
Consumo medio de energía anual*2		210 kWh 150 kWh	131 kWh 115 kWh 98 kWh
Dimensiones (aprox.) (ancho × alto × fondo)
con el soporte de sobremesa		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm	98,5 × 65,5 × 28,0 cm	81,1 × 53,9 × 25,0 cm
sin el soporte de sobremesa		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm	98,5 × 62,3 × 6,4 cm	81,1 × 50,7 × 6,5 cm
Peso (aprox.)
con el soporte de sobremesa		38,1 kg 27,0 kg 21,3	kg 17,8 kg 12,7 kg
sin el soporte de sobremesa		31,3 kg 22,7 kg 18,4	kg 14,9 kg 10,7 kg
Accesorios suministrados		Consulte “Comprobación de los accesorios” (página 3).
Accesorios opcionales		Soporte de montaje mural: SU-WL500

Nombre del modelo KDL-		55EX71x 46EX71x	40EX71x 32EX71x
Alimentación y otros aspectos
Requisitos de potencia		CA de 220 V a 240 V, 50 Hz
Tamaño de la pantalla (medida diagonalmente)		55 pulgadas/ Aprox. 138,8 cm	46 pulgadas/ Aprox. 116,8 cm	40 pulgadas/ Aprox. 101,6 cm	32 pulgadas/ Aprox. 80,1 cm
Resolución de la pantalla		1.920 puntos (horizontal) × 1.080 líneas (vertical)
Consumo de energía	en modo “Uso doméstico”/ “Estándar”	101 W 86 W 84 W 52 W
	en modo “Uso comercial”/ “Viva”	141 W 120 W 114 W 73 W
Consumo de energía en modo de espera*1		0,2 W (15 W cuando “Inicio rápido” está ajustado en “Sí”)	0,2 W (13 W cuando “Inicio rápido” está ajustado en “Sí”)
Consumo medio de energía anual*2		147 kWh 126 kWh 123 kWh	Wh 76 kWh
Dimensiones (aprox.) (ancho × alto × fondo)
con el soporte de sobremesa		127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
sin el soporte de sobremesa		127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm
Peso (aprox.)
con el soporte de sobremesa		26,1 kg	18,6 kg	15,4 kg	10,8 kg
sin el soporte de sobremesa		21,8 kg	16,3 kg	13,2 kg	8,8 kg
Accesorios suministrados		Consulte “Comprobación de los accesorios” (página 3).
Accesorios opcionales		Soporte de montaje mural: SU-WL500

Nombre del modelo KDL-		40EX60x 32EX60x
Alimentación y otros aspectos
Requisitos de potencia		CA de 220 V a 240 V, 50 Hz
Tamaño de la pantalla (medida diagonalmente)		40 pulgadas/Aprox. 101,6 cm	32 pulgadas/Aprox. 80,1 cm
Resolución de la pantalla		1.920 puntos (horizontal) × 1.080 líneas (vertical)
Consumo de energía	en modo “Uso doméstico”/“Estándar”	73 W 58 W
	en modo “Uso comercial”/“Viva”	98 W 80 W
Consumo de energía en modo de espera*1		0,2 W (15 W cuando “Inicio rápido” está ajustado en “Sf”)
Consumo medio de energía anual*2		107 kWh 85 kWh
Dimensiones (aprox.) (ancho × alto × fondo)
con el soporte de sobremesa		95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
sin el soporte de sobremesa		95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,3 cm
Peso (aprox.)
con el soporte de sobremesa		14,9 kg 11,1 kg
sin el soporte de sobremesa		12,7 kg 9,1 kg
Accesorios suministrados		Consulte “Comprobación de los accesorios” (página 3).
Accesorios opcionales		Soporte de montaje mural: SU-WL500

*1 El consumo de energía en modo de espera especificado se alcanza cuando el televisor termina los procesos internos necesarios.
*24 horas al día y 365 días al año

42

- Para ahorrar en el consumo de energía

• si reduce el ajuste de contraluz (el brillo de la pantalla), también se reduce el consumo de energía.
• los ajustes del modo “Ecología” (por ejemplo, “Ahorro de energía” y “Televisor inactivo a Standby”) le ayudan a reducir el consumo de energía y, por lo tanto, a ahorrar dinero al reducir la factura eléctrica.
• si apaga el televisor mediante el ENERGY SAVING SWITCH (solo en determinados modelos), el consumo de energía se reducirá prácticamente a cero.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Instalación de los accesorios (Soporte de pared)

Para los clientes:

Por razones de protección del producto y de seguridad, Sony recomienda que la instalación del televisor sea realizada por un distribuidor de Sony o contratista autorizado. No intente instalarlo usted mismo.

Para distribuidores de Sony y contratistas:

Preste especial atención a la seguridad durante la instalación, mantenimiento periódico y comprobación de este producto.

Puede instalar el televisor utilizando el soporte de montaje mural SU-WL500 (vendido por separado).

• Consulte las instrucciones suministradas con el soporte de montaje mural para realizar correctamente la instalación.
• Consulte el apartado “Extracción del soporte de sobremesa del televisor” (página 6).
  [NO TEXT]
• Coloque el televisor en el soporte de sobremesa para fijar el gancho de montaje.
• Asegúrese de guardar en un lugar seguro los tornillos que haya retirado y manténgalos alejados del alcance de los niños.
• Cuando coloque de nuevo el soporte de sobremesa, asegúrese de colocar los tornillos extraídos en los orificios originales de la tapa del televisor.

Se requieren conocimientos suficientes para instalar este producto, especialmente para determinar la resistencia de la pared para soportar el peso del televisor. Acuda a distribuidores de Sony o contratistas autorizados para realizar la instalación de este producto en la pared y preste especial atención a la seguridad durante la instalación. Sony no se responsabiliza de ninguna lesión o daño provocado por una manipulación o instalación incorrectas.

Tabla de dimensiones de instalación del televisor

Unidades: cm

Nombre del modelo KDL-	Dimensiones de la pantalla		Dimensión del centro de la pantalla	Longitud para cada ángulo de montaje
				Ángulo (0°)		Ángulo (20°)
	A	B	C		D	E	F	G
60EX70x	143,1 87,7	3,1 48,3 11,5	37,5 82,4 50,1
55EX71x	127,8 76,5	4,1 43,1 11,3	35,2 71,9 45,2
52EX70x	125,2 77,5	8,2 48,3 11,4	33,9 72,8 50,1
46EX71x	108,5 65,6	9,5 43,1 12,1	32,3 61,6 45,4
46EX70x	111,8 69,8	12,1 48,3 11,4	31,3 65,6 50,1
40EX71x	95,2 58,1	13,3 43,1 12,1	29,7 54,6 45,4
40EX70x	98,5 62,3	15,8 48,3 11,4	28,7 58,5 50,1
40EX60x	95,2 58,1	13,3 43,1 12,0	29,7 54,6 45,4
32EX71x	76,4 47,5	18,5 43,1 12,1	26,0 47,3 45,4
32EX70x	81,1 50,7	19,7 45,9 11,5	25,7 49,7 47,8
32EX60x	76,4 47,5	18,5 43,1 12,0	26,0 47,3 45,4

Las cifras de la tabla de arriba podrán diferir ligeramente dependiendo de la instalación.

AVISO

La pared en la que vaya a ser instalado el televisor deberá ser capaz de soportar un peso de al menos cuatro veces el del televisor. Consulte “Especificaciones” (página 10) para conocer su peso.

Diagrama/tabla de ubicación de los tornillos y ganchos

Nombre de modelo	Ubicación de los tornillos	Ubicación de los ganchos
KDL-60EX70xKDL-55EX71x	e, j	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x		b
KDL-32EX71x/32EX70x/32EX60x f, j c

Ubicación de los tornillos

Cuando instale el gancho de montaje en el televisor.

Ubicación de los ganchos

Cuando instale el televisor sobre el soporte base.

Información de seguridad

Instalación/ configuración

Instale y utilice el televisor siguiendo estas instrucciones para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones.

Instalación

• Debe instalar el televisor cerca de una toma de corriente de fácil acceso.
• Coloque el televisor sobre una superficie estable y plana.

- La instalación en pared sólo puede ser realizada por personal cualificado.

- Por razones de seguridad, se recomienda utilizar accesorios Sony como: - Soporte de pared SU-WL500

- Para colocar los ganchos de montaje en el televisor, debe utilizar los tornillos que se suministran con el soporte de pared. Los tornillos suministrados han sido diseñados para que tengan una longitud de 8 mm a 12 mm cuando se midan desde la superficie de colocación del gancho de montaje. El diámetro y longitud de los tornillos varía en función del modelo de soporte de pared. Si utiliza otros tornillos, puede provocar un daño interno en el televisor o éste puede caerse, etc.

8 mm - 12 mm

Tornillo (suministrado con el soporte de pared) Gancho de montaje Colocación del gancho en la cara posterior del televisor

Transporte

• Desconecte todos los cables antes de transportar el televisor.
• Se necesitan dos o tres personas para transportar un televisor grande.
• Cuando transporte el televisor con las manos, sujételo como se indica a la derecha. No ejerza presión sobre la pantalla LCD ni el marco que la rodea.
• Cuando eleve o desplace el televisor, sujételo bien por abajo.
• Durante el transporte, no someta el televisor a sacudidas o vibraciones excesivas.
• Cuando transporte el televisor para repararlo o cuando lo cambie de sitio, embálelo con la caja y el material de embalaje originales.

Ventilación

• Nunca obstruya, cubra ni inserte nada en los orificios de ventilación del aparato.
• Deje espacio alrededor del televisor, tal y como se muestra más abajo.
• Se recomienda utilizar el soporte de pared de Sony para que el aire circule correctamente.

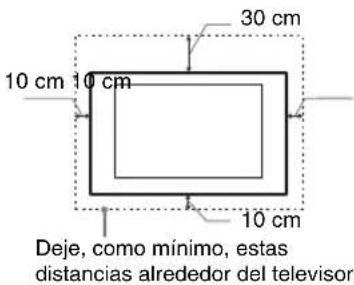

Instalación en la pared

Instalación sobre pedestal

Deje, como mínimo, estas distancias alrededor del televisor.

• Para garantizar una ventilación apropiada y evitar la acumulación de suciedad o polvo:
• No instale el televisor boca arriba, boca abajo, hacia atrás ni de lado.
• No instale el televisor en un estante, sobre una alfombra, sobre una cama o dentro de un armario.
• No cubra el televisor con tejidos como cortinas, ni otros objetos como periódicos, etc.
• No instale el televisor como se muestra a continuación.

La circulación de aire queda obstruida.

Cable de alimentación

Utilice el cable y el enchufe tal y como se indica a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones:

• Utilice únicamente cables de alimentación suministrados por Sony. No utilice cables de otros proveedores.
• Inserte el enchufe totalmente en la toma de corriente.
• Este televisor sólo funciona con alimentación de CA de 220-240 V.
• Cuando conecte los cables, no olvide desenchufar el cable de alimentación por razones de seguridad y evite tropezar o enredarse con los cables.

• Desenchufe el cable de alimentación antes de manipular o desplazar el televisor.

• Mantenga el cable de alimentación alejado de fuentes de calor.

• Desconecte el enchufe y límpielo regularmente. Si se acumula polvo o humedad en el enchufe, puede deteriorarse el aislamiento y producirse un incendio.

Notas

• No utilice el cable de alimentación suministrado con otros equipos.
• No apriete, doble ni retuerza excesivamente el cable de alimentación. Los conductores internos podrían quedar al descubierto o romperse.
• No modifique el cable de alimentación.
• No coloque ningún objeto pesado encima del cable de alimentación.
• No tire del cable para desconectarlo.
• No conecte demasiados aparatos a la misma toma de corriente.
• No utilice una toma de corriente de mala calidad.

Uso prohibido

No instale/utilice el televisor en lugares, entornos o situaciones como las descritas a continuación ya que el televisor podría funcionar mal y provocar un incendio, una descarga eléctrica u otros daños y/o lesiones.

Lugar:

Espacios exteriores (con luz solar directa), en la costa, en una embarcación, dentro de un vehículo, en centros sanitarios, ubicaciones inestables, cerca del agua, la lluvia, humedad o humo.

Entorno:

Lugares cálidos, húmedos o con excesivo polvo; lugares en los que puedan entrar insectos; lugares expuestos a vibraciones mecánicas, o lugares próximos a objetos inflamables (velas, etc.). No exponga el televisor a goteos ni salpicaduras ni coloque sobre el aparato ningún objeto lleno de líquido como los florceros.

Situación:

No lo utilice si tiene las manos mojadas, si se ha extraído la carcasa o con accesorios no recomendados por el fabricante. Desconecte el televisor del cable de alimentación y de la antena durante las tormentas eléctricas.

Piezas rotas:

• No arroje ningún objeto contra el televisor. El cristal de la pantalla podría romperse debido al impacto y causar lesiones graves.
• Si la superficie del televisor se agrieta o se rompe, no la toque sin antes desconectar el cable de alimentación. De lo contrario, podría recibir una descarga eléctrica.

Cuando no se utilice

• Si no va a utilizar el televisor durante varios días, desconecte el cable por razones medioambientales y de seguridad.
• El televisor no se desconecta de la toma de corriente cuando se apaga. Desenchúfelo para que quede totalmente desconectado.
• No obstante, es posible que algunos televisores dispongan de funciones que precisen que se encuentren en modo de espera para funcionar correctamente.

Niños

• No deje que los niños suban al televisor.
• Mantenga los accesorios pequeños fuera del alcance de los niños para que no los traguen.

Si ocurren los siguientes problemas...

Apague el televisor y desenchúfelo inmediatamente si ocurre cualquiera de los siguientes problemas.

Pida a su distribuidor o al servicio técnico de Sony que le revise el televisor.

Cuando:

• El cable de alimentación está dañado.
• Toma de corriente de mala calidad.
• El televisor está dañado porque se ha caído, ha sido golpeado o le ha sido arrojado algún objeto.
• Alguna sustancia líquida o sólida cae dentro del televisor.

Advertencia

Para evitar la propagación de fuego, mantenga las velas u otras llamas siempre alejadas de este producto.

Precauciones

Ver la televisión

• Vea la televisión en una habitación con suficiente iluminación, ya que, si lo hace con poca luz o durante mucho tiempo, somete la vista a un sobreesfuerzo.
• Cuando utilice auriculares, ajuste el volumen de forma que se eviten niveles excesivos, ya que podría sufrir daños en los oídos.

Pantalla LCD

• Aunque la pantalla LCD ha sido fabricada con tecnología de alta precisión y posee píxeles con una eficacia del 99,99% o superior, pueden aparecer de forma constante unos puntos negros o puntos brillantes de luz (rojos, azules o verdes). No se trata de un fallo de funcionamiento, sino de una característica de la estructura de la pantalla de cristal líquido.
• No presione ni raye el filtro frontal, ni coloque objetos encima del televisor, ya que la imagen podría resultar irregular o la pantalla de cristal líquido podría dañarse.
• Si se utiliza el televisor en un lugar frío, es posible que la imagen se oscurezca o que aparezca una mancha en la pantalla. Esto no significa que el televisor se ha estropeado. Este fenómeno irá desapareciendo a medida que aumente la temperatura.
• Si se visualizan imágenes fijas continuamente, es posible que se produzca un efecto de imagen fantasma que puede desaparecer transcurridos unos segundos.
• Cuando se utiliza el televisor, la pantalla y la carcasa se calientan. No se trata de un fallo de funcionamiento.

- La pantalla LCD contiene una pequeña cantidad de cristal líquido. Algunos tubos fluorescentes que utiliza este televisor también contienen mercurio. Siga la normativa local para deshacerse de él.

Tratamiento y limpieza de la superficie de la pantalla y la carcasa del televisor

Desenchufe el cable de alimentación conectado al televisor antes de limpiarlo. Para evitar la degradación del material o del acabado de la pantalla, tenga en cuenta las siguientes precauciones.

• Para eliminar el polvo de la superficie de la pantalla y la carcasa, pase cuidadosamente un paño suave. Si no consigue eliminar completamente el polvo, humedezca ligeramente el paño con una solución de detergente neutro poco concentrada.
• No rocíe agua ni detergente directamente sobre el televisor. Podría filtrarse hacia la parte inferior de la pantalla o en piezas exteriores, provocando un mal funcionamiento del aparato.
• No utilice nunca estropajos abrasivos, productos de limpieza ácidos o alcalinos, detergente concentrado ni disolventes volátiles, como alcohol, bencina, diluyente o insecticida. Si utiliza este tipo de materiales o expone la unidad a un contacto prolongado con materiales de goma o vinilo, puede dañar el material de la superficie de la pantalla y de la carcasa.
• Se recomienda pasar la aspiradora periódicamente por los orificios de ventilación para que el televisor se ventile adecuadamente.
• Si necesita ajustar el ángulo del televisor, desplácelo lentamente para evitar que se desencaje del soporte.

Equipos opcionales

• Sitúe los equipos opcionales o cualquier equipo que emita radiaciones electromagnéticas lejos del televisor. De lo contrario, la imagen puede aparecer distorsionada y/o pueden emitirse ruidos.
• El equipo ha sido probado y cumple los límites establecidos por la directiva EMC utilizando un cable de señal de conexión de una longitud inferior a 3 metros.

Pilas

• Coloque las pilas con la polaridad correcta.
• No utilice pilas de distintos tipos ni mezcle pilas nuevas con viejas.
• Sea respetuoso con el medio ambiente y deseche las pilas en los contenedores dispuestos para este fin. En ciertas regiones, la eliminación de las pilas está regulada. Consúltelo con las autoridades locales.
• Use el mando a distancia con cuidado. No lo deje caer ni lo pise, ni tampoco derrame sobre él ningún tipo de líquido
• No deje el mando a distancia cerca de una fuente de calor, en un lugar expuesto a la luz solar directa ni en una habitación húmeda.

Cómo deshacerse del televisor

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en

la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuo doméstico normal, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Tratamiento de las baterías al final de su vida útil (aplicable en la Unión Europea y en países

europeos con sistemas de recogida selectiva de residuos)

Este símbolo en la batería o en el embalaje indica que la batería proporcionada con este producto no puede ser tratada como un residuo doméstico normal. En algunas baterías este símbolo puede utilizarse en combinación con el símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo. Al asegurarse de que estas baterías se desechan correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de la batería. El reciclaje de materiales ayuda a conservar los recursos naturales. En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos, sea necesaria una conexión permanente con la batería incorporada, esta batería solo deberá ser reemplazada por personal técnico cualificado para ello. Para asegurarse de que la batería será tratada correctamente, entregue el producto al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las demás baterías, vea la sección donde se indica cómo quitar la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Inleiding

Características técnicas....10

(excepto para KDL-60EX70x)

(excepto para KDL-60EX70x)

2 Seleccione um modo.

Utilizar o Guia de Programas Electrónico Digital

Características técnicas

Equipamento opcional

Verificarea accesorilor....3

Verificarea accesoriiilor

Información de utilidad para productos Sony
