Tipo de produto	Televisor CRT Trinitron
Modelo	KV-28LS35E
Marca	Sony
Tamanho da tela	28 polegadas (aprox. 71 cm)
Dimensões (largura x altura x profundidade)	Aprox. 70 x 55 x 50 cm
Peso	Aprox. 30 kg
Alimentação	220-240 V, 50/60 Hz
Consumo de energia	120 W (máx.)
Funções principais	Teletexto, controle remoto, múltiplas entradas AV, sistema de som estéreo NICAM
Entrada de antena	RF coaxial
Conectividade	Euroconector (SCART) x2, entrada AV, saída de fones de ouvido
Sistema de cor	PAL/SECAM/NTSC
Potência de áudio	2 x 10 W
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos químicos.
Segurança	Não expor à chuva nem à umidade. Desconectar antes de limpar.
Peças de reposição e reparabilidade	Contactar o serviço técnico autorizado Sony para peças e reparações.
Informação geral	Manual do usuário disponível em PDF em notice-facile.com

Perguntas frequentes - KV-28LS35E SONY

Como conectar dispositivos externos à televisão?

Utilize as entradas Euroconector (SCART) ou AV na parte posterior da televisão. Conecte o dispositivo com o cabo adequado e selecione a fonte correspondente com o botão SOURCE do controle remoto.

Como ajustar o volume ou mudar de canal?

Use os botões do painel frontal ou o controle remoto. Pressione CH + ou CH - para mudar de canal e VOL + ou VOL - para ajustar o volume.

Por que não há imagem nem som?

Verifique se a televisão está ligada e conectada. Verifique a antena ou a fonte de entrada. Se o indicador de alimentação estiver apagado, revise o fusível ou contate o serviço técnico.

Como realizar uma busca de canais?

Pressione o botão MENU no controle, selecione Sintonização ou Configuração e depois Busca automática. A televisão buscará e armazenará os canais disponíveis.

Como ativar ou desativar o teletexto?

Pressione o botão TEXT no controle remoto. Use os botões numéricos para selecionar páginas. Para sair, pressione TEXT novamente.

O que fazer se a imagem estiver distorcida ou com linhas?

Ajuste a antena ou verifique as conexões. Pode ser interferência de outros dispositivos elétricos. Se persistir, realize um reinício de fábrica no menu de configuração.

Como restaurar a configuração de fábrica?

Vá ao menu Configuração com o controle, selecione Ajustes de fábrica e confirme. Isso apagará todos os canais e ajustes personalizados.

É normal que a televisão faça um zumbido?

As televisões CRT podem emitir um leve zumbido devido ao transformador ou ao funcionamento do tubo. Se for excessivo, pode indicar um problema. Consulte o manual ou o serviço técnico.

Como limpar a tela da televisão?

Desligue e desconecte a televisão. Use um pano macio e seco. Não aplique líquidos diretamente. Para manchas difíceis, umedeça levemente o pano com água e limpe suavemente.

Onde posso encontrar o manual do usuário completo?

Você pode baixar o manual em PDF em notice-facile.com na página do produto. Também está disponível em vários idiomas.

MANUAL DE UTILIZADOR KV-28LS35E SONY

Manual de Instruções

Brugervejledning

Käyttöohjeet

Bruksanvisning

Instruktionsbok

ES

PT

DK

FI

NO

SE

KV-28LS35E KV-32LS35E

Introducción

Finalmente, pulse OK para memorizarlo.

Obrigado por escolher este televisor a cores Sony de Ecrã Plano FD Trinitron.

Antes de utilizar o televisor, leia este manual com atenção e guarde-o para futuras consultas.

- Símbolos utilizados neste manual:

- Riscos potenciais.

- Informação importante.

- Informação sobre a função.

•1,2... Sequência das instruções a seguir.

- Os botões sombreados do Telecomando mostram os botões que devem ser pressionados para executar as diversas instruções.

- Informação sobre o resultado das instruções.

Índice

Introdução ....3

Informação sobre segurança ....4

Descrição geral

Descrição geral dos botões do telecomando....5

Descrição geral dos botões do televisor 6

Instalação

Colocação das pilhas no telecomando....6

Ligação da antena e do vídeo ....6

Primeira colocação em funcionamento

Ligação do televisor e sintonia automática ....7

Sistema de menús no ecrã

Introdução e uso do sistema de menús....9

Guia de menús:

Ajuste de Imagem 9

Ajuste Audio 10

Temporizador Desligar....11

Idioma/País....11

Sintonia Automática....11

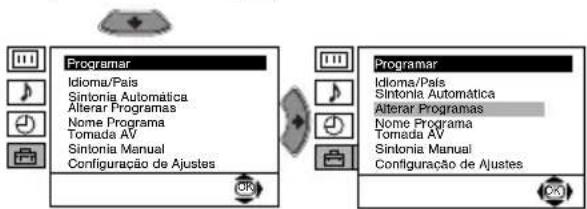

Alterar Programas 12

Nome Programa....12

Tomada AV 12

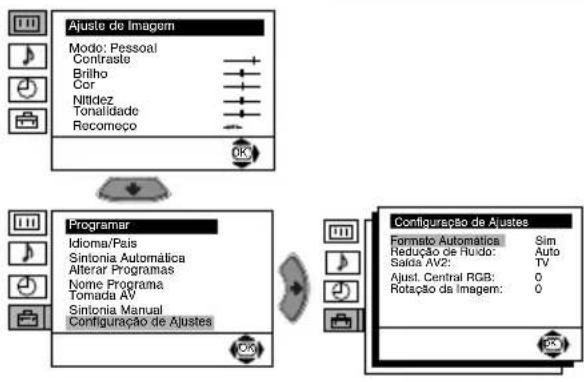

Sintonia Manual....13

Formato Automática....15

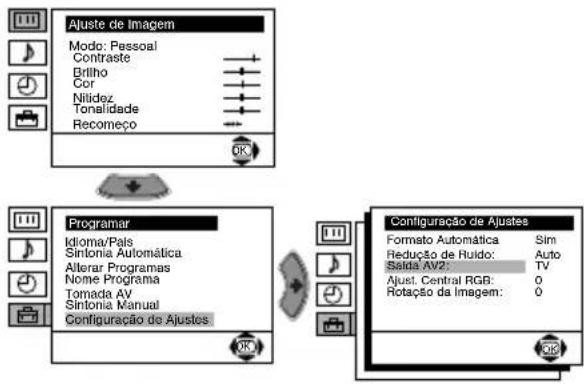

Redução de Ruído 15

Saída AV2 16

Ajustagem Central RGB....16

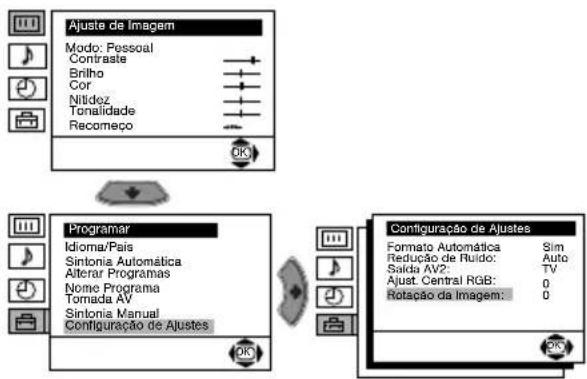

Rotação da imagem....16

Teletexto....17

Informação adicional

Ligação de equipamentos opcionais....18

Uso de equipamentos opcionais....19

Configuração do telecomando para um DVD ou um Vídeo 20

Especificações....21

Solução de problemas....22

Informação sobre segurança

∅Este aparelho só deve utilizar corrente de 220-240V. Não deve ligar muitos electrodomésticos à mesma tomada pois pode provocar um incêndio ou choques eléctricos.	Por razões ambientais e de segurança, não deve deixar o Televisor em modo standby quando não o está a utilizar. Desligue-o na tomada.	Nunca introduza qualquer tipo de objecto no televisor pois pode provocar um incêndio ou choque eléctrico.Nunca entorne nada para dentro do televisor. Se por algum motivo entornar algo ou deixar cair algo para dentro do televisor, não o deve ligar.Mande-o examinar imediatamente por pessoal qualificado.
∅Não abra a caixa ou tampa posterior do Televisor. Isto só deverá ser efectuado por pessoal qualificado (do serviço de assistência técnica).	∅Para sua segurança, não toque no Televisor, no cabo de alimentação ou cabo de antena durante uma trovoada.	Para evitar incêndios ou choques, não exponha o Televisor à chuva ou humidade.
∅Mantenha as entradas de ventilação do Televisor desobstruídas. Para ventilação, deixe um espaço de pelo menos 10 cm à volta do aparelho.	∅Nunca colocar o Televisor em ambientes excessivamente quentes, húmidos ou poirentos. Não instale o Televisor em locais expostos a vibrações mecânicas.	∅Para evitar incêndios, mantenha objectos inflamáveis ou luzes sem qualquer protecção (por exemplo, velas) afastadas do Televisor.
∅Limpe o Televisor com um pano suave ligeiramente humedecido. Não utilize benzina, diluente ou qualquer outro químico para limpar o Televisor. Não risque o ecrã do Televisor. Como medida de segurança, retira a ficha da tomada antes de limpar o Televisor.	Puxe o cabo de alimentação pela ficha. Não pelo fio.	∅Não coloque objectos pesados sobre o fio de alimentação isto poderia danificá-lo.Recomendamos-lhe que enrole o excesso de cabo à volta do gancho existente para o efeito na parte de trás do televisor.
∅Coloque o Televisor sobre um móvel seguro. Não deixe as crianças subirem para cima do mesmo. Não coloque o Televisor sobre um dos lados ou com o ecrã voltado para cima.	∅Desligue o fio de alimentação da tomada de corrente antes de deslocar o Televisor. Evite superfícies irregulares, passos muito rápidos ou força excessiva. Se o aparelho caiu o se danificou, mande-o examinar imediatamente por pessoal qualificado do serviço de assistência técnica.	∅Não tape as aberturas de ventilação do Televisor com cortinas, jornais, etc.

Descrição geral dos botões do telecomando

Ligar /Desligar o vídeo ou o DVD

Pressione este botão para ligar ou desligar o vídeo ou o DVD ligados a este televisor.

Seleção de canais

Se o Selector de Equipamento estiver na posição TV ou VCR (vídeo), pressione-os para seleccionar canais.

Mostrar informação no ecrã

Pressione para mostrar todas as indicações no ecrã. Pressione-o novamente para cancelar.

Seleção do modo de imagem

Pressione este botão para modificar o modo de imagem.

Seleção do modo de som

Pressione repetidamente para modificar o modo de som.

Este botão somente funciona no modo de teletexto.

Seleção do modo TV

Pressione este botão para desactivar o teletexto ou a entrada de vídeo.

a) Se o Selector de Equipamento estiver na posição TV:

• Quando MENU estiver activado, utilize estes botões para mover-se através do sistema de menus. Para mais informação, consulte o capítulo "Introdução e uso do sistema de menus" na página 9.
• Quando MENU não estiver activado, pressione OK para ver a lista geral dos canais sintonizados. Seleccione o canal (emissora de televisão) pressionando o e, depois, pressione novamente OK para ver o canal seleccionado.

b) Se o Selector de Equipamento estiver na posição VCR (vídeo) ou DVD:

Utilize estes botões para controlar as principais funções do vídeo ou o DVD ligados a este televisor.

Activação do sistema de menús

Pressione este botão para ver o menú no ecrã. Pressione novamente para desactivá-lo e ver o ecrã normal de televisão.

Ajuste do volume

Pressione este botão para ajustar o volume de som do televisor.

Eliminação do som

Pressione para desligar o som. Pressione novamente para ligar o som.

Desligar temporariamente o televisor

Pressione este botão para desligar temporariamente o televisor (o indicador de modo de espera parmanecerá iluminado). Pressione-o novamente para ligar o televisor do modo standby.

Para poupar energia, recomendamos que desligue completamente o televisor quando não estiver a ser usado.

Após 15 minutos sem um sinal de televisão e sem nenhum botão a ser pressionado, o televisor passa automaticamente para o modo standby.

Seleção da fonte de entrada

Pressione este botão repetidamente até que o símbolo da fonte de entrada desejada apareça no ecrã.

a) Se o Selector de Equipamento estiver na posição TV:

Pressione para voltar ao último canal seleccionado (o canal anterior deve ter sido visto previamente durante, pelo menos, 5 segundos).

b) Se o Selector de Equipamento estiver na posição VCR:

Se estiver a utilizar um vídeo Sony, para números de programa com dois dígitos, como p. ex. 23, pressione primeiro -/-- e, depois, os botões 2 e 3.

Seleção do formato da imagem

Pressione este botão repetidamente para modificar o formato da imagem. Para mais informação, consulte o capítulo "Formato Automática" na página. 15.

Seleção de Teletexto

Pressione este botão para visualizar o teletexto.

Botão de gravação

Se o Selector de Equipamento estiver na posição VCR, pressione este botão para gravar programas.

Selector de Equipamento

Com este telecomando, para além de controlar o televisor poderá controlar também as principais funções do seu DVD ou Vídeo. Ligue o aparelho que deseja utilizar e, depois, pressione este botão repetidamente para seleccionar DVD, TV ou VCR (para o vídeo). Uma luz verde brilhará momentaneamente na posição seleccionada.

Antes de utilizar pela primeira vez o telecomando para controlar o DVD ou o vídeo, deverá configurá-lo de acordo com a marca do seu aparelho. Para isso, consulte o capítulo "Configuração do telecomando para um DVD ou um Vídeo" na página 20.

Seleção de canais

Pressione este botão para seleccionar o canal seguinte ou anterior.

Para além das funções de televisão, todos os botões coloridos utilizam-se também para as operações de teletexto. Para mais informação, consulte o capítulo sobre "Teletexto" deste manual de instruções.

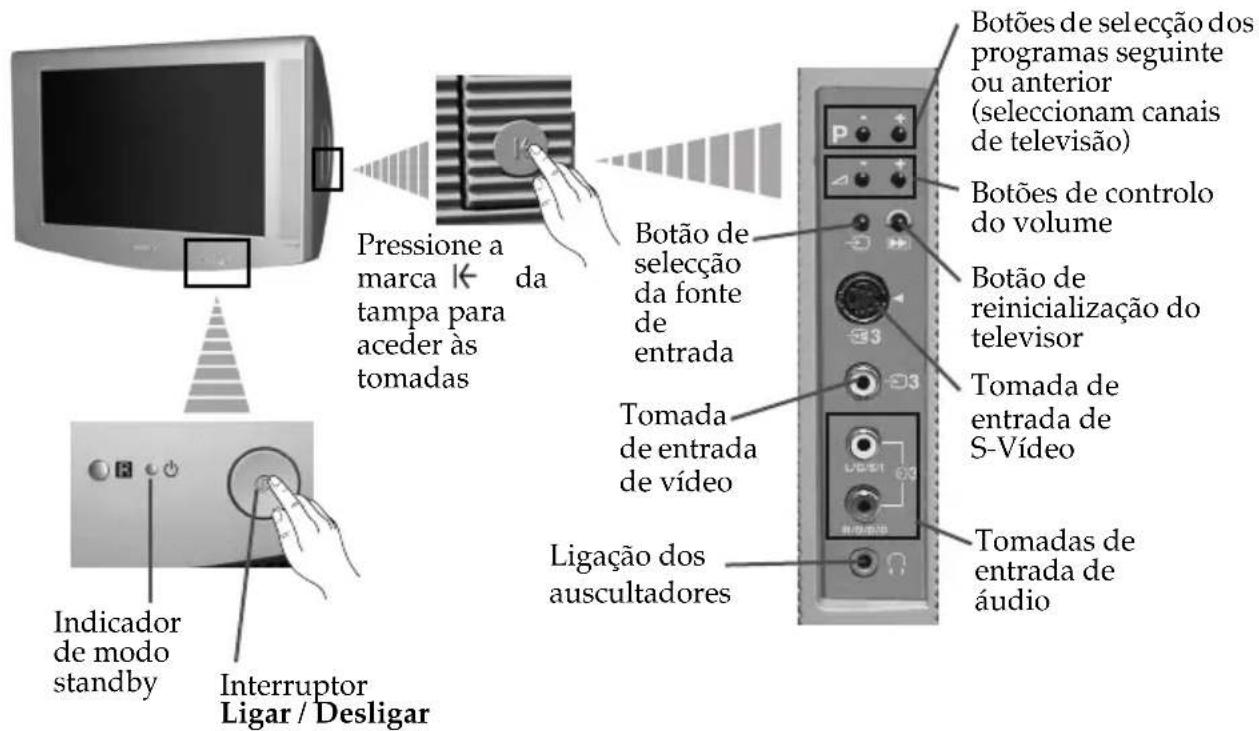

Descrição geral dos botões do televisor

Colocação das pilhas no telecomando

Certifique-se em colocar as pilhas fornecidas com as polaridades na posição correcta. Respeite o ambiente e deposite as pilhas usadas num contentor específico.

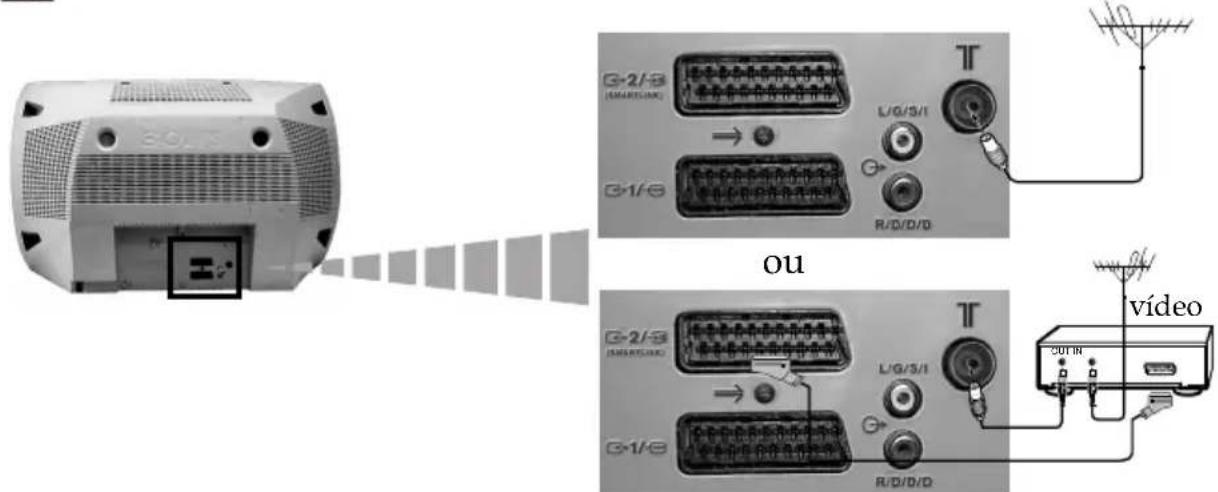

Ligação da antena e do vídeo

Os cabos de ligação não são fornecidos.

Para mais informações sobre a ligação do vídeo, consulte o capítulo “Ligação de equipamentos opcionais” deste manual de instruções.

A ligação através do Euroconector é opcional.

Ligação do televisor e sintonia automática

Ao ligar o televisor pela primeira vez, aparecerão no ecrã algumas sequências de menús através das quais poderá 1) seleccionar o idioma dos menús, 2) seleccionar o país onde deseja utilizar o aparelho, 3) ajuste a inclinação da imagem, 4) sintonizar e memorizar automaticamente todos os canais disponíveis (emissoras de televisão) e 5) alterar a ordem em que os canais (emissoras de televisão) aparecem no ecrã.

Não obstante, se posteriormente necessitar modificar algum dos ajustes descritos acima, poderá fazê-lo seleccionando a opção apropriada em (menú de Programar) ou pressionando o botão reinicialização do televisor.

1 Ligue a ficha do televisor à tomada de corrente (220-240V CA, 50Hz). Pressione o botão ligar/desligar na parte da frente do televisor para ligá-lo. A primeira vez que pressionar este botão, o menú Language (Idioma) aparecerá automaticamente no ecrã.

2 Pressione o botão ou do telecomando para seleccionar o idioma e, depois, pressione o botão OK para confirmar a seleção. A partir de agora, todos os menús aparecerão no idioma seleccionado.

3 No ecrã aparecerá automaticamente o menú País. Pressione o botão o para eleccionar o país onde deseja utilizar o televisor e, depois, pressione o botão OK para confirmar a seleção.

Se na lista não aparecer o país onde utilizará o televisor, seleccione “-” em vez de um país.

4 Devido ao magnetismo terrestre, é possível que a imagem apareça inclinada. O menú Rotação da Imagem permite reajustar a imagem em caso de necessidade.

a) Se não for necessário, pressione o para seleccionar Não ajustar e pressione OK.

b) Se for necessário, pressione o para selecionar Ajustar agora e pressione OK. Depois, corrija a inclinação da imagem ajustando-a entre -5 e +5 pressionando6 ou 5. Por último, pressione OK para memorizar o ajuste.

continua...

5 O menú de Sintonia Automática aparece no ecrã. Pressione o botão OK para seleccionar Sim.

6 O televisor começa a sintonizar e memorizar automaticamente todos os canais (emissoras de televisão) disponíveis.

Este processo pode demorar alguns minutos. Seja paciente e não pressione nenhum botão durante o processo de sintonia, caso contrário o processo não se completará.

Se, após efectuar a sintonia automática, o televisor não tiver encontrado nenhum canal (emissora de televisão), aparecerá no ecrã uma mensagem pedindo que ligue a antena. Por favor, ligue-a como se indica na pág. 6 deste manual e pressione OK. O processo de sintonia automática começará de novo.

7 Quando o televisor tiver sintonizado e memorizado todos os canais (emissoras de televisão), aparecerá automaticamente no ecrã o menú Alterar Programas para que possa modificar a ordem em que os canais aparecem no ecrã.

a) Se não desejar alterar a ordem dos canais, passe para o passo 8.
b) Se desejar alterar a ordem dos canais:

1 Pressione o botão o para selecciónar o número de programa com o canal (emissora de televisão) que deseja alterar de posição e, depois, pressione →.

2 Pressione o para selecciónar o novo número de programa onde deseja memorizar o canal (emissora de televisão) seleccionado e, depois, pressione.

3 Repita os passos b)1 e b)2 se desejar alterar outros canais de televisão.

8 Pressione o botão MENU para regressar ao ecrã normal de televisão.

MENU

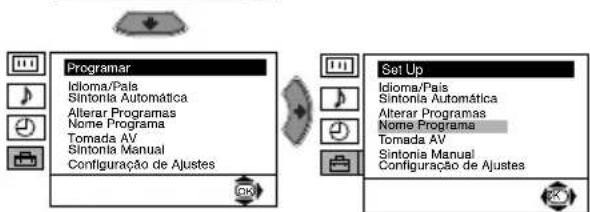

Introdução e uso do sistema de menús

Este televisor utiliza um sistema de menús no ecrã para guiá-lo nas diferentes operações. ize os seguintes botões do telecomando para navegar pelos menús:

1 Pressione o botão MENU para mostrar o primeiro nível de menú no ecrã.

MENU

2 • Para realizar o menú ou a opção desejada, pressione da.
- Para aceder ao menú ou opção desejados, pressione.
- Para sair do menú ou da opção seleccionada, pressione.
- Para modificar os ajustes da opção seleccionada, pressione
- Para confirmar e memorizar a seleção, pressione OK.

3 Pressione o botão MENU para regressar ao ecrã normal de televisão.

MENU

Guia de menús

Nível 1 Nível 2 Nível 3 / Função

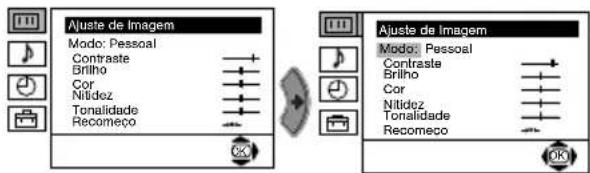

AJUSTE DE IMAGEM

O menú de "Ajuste de Imagem" permite modificar os ajustes da imagem.

Para isso: após seleccionar a opção que deseja modificar, pressione. Depois, pressione repetidamente ♦ / ♦ / ♦ o ♦u para modificar o ajuste e, por último, pressione OK para memorizá-lo.

Este menú também permite modificar o modo de imagem em função do tipo de programa que estiver a ver:

↓ Pessoal (para ajustes individuais).
Ao vivo (para utilização nos programas em directo, fontes de sinal DVD ou Set Top Boxes).
↓ Cinema (para filmes).

• Brilho, Cor e Nitidez somente poderão ser modificados se tiver seleccionado o modo de imagem "Pessoal".
• Tonalidade somente está disponível para o sistema de cor NTSC (p. ex. fitas de vídeo americanas).
• Para restabelecer os ajustes de imagem de fábrica, seleccione Recomeço e pressione OK.

continua...

Nível 1 Nível 2 Nível 3 / Função

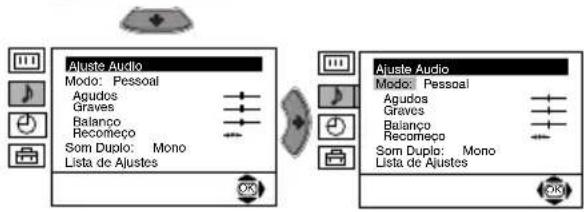

AJUSTE AUDIO

O menú de "Ajuste Audio" permite modificar os ajustes do som.

Para isso: após seleccionar a opção que deseja modificar, pressione . Depois, pressione repetidamente // ou para modificar o ajuste e, por último, pressione OK para memorizá-lo.

Este menú contém dois submenús:

Modo

Lista de Ajustes

Dolby*Virtual: Não: Normal.

Sim: Simula o efeito de som "Dolby Pro Logic Surround".

Volume Autom.: Não: O volume varia em função do sinal de emissão.

Sim: O volume permanece igual independentemente do sinal de emissão (p. ex. em anúncios publicitários).

Altifalantes TV: Não: O som procede de um amplificador

externo ligado à saída de áudio da parte traseira do TV.

Sim: O som procede dos altifalantes do televisor.

• Agudos e Graves somente poderão ser modificados se tiver seleccionado "Pessoal" no modo de som.
• Para restabelecer os ajustes de som de fábrica, seleccione Recomeço e pressione OK.
• Em caso de emissões bilingues, seleccione a opção Som Duplo e ajuste-a em A para o canal de som 1, B para o canal de som 2 ou Mono para canal mono, se estiver disponível. Se a emissão for estéreo, poderá escolher entre Stereo ou Mono.
• Se estiver a escutar o televisor através dos auscultadores, a opção "Dolby Virtual" passará automaticamente para a posição "Não".
• Se ajustar "Dolby Virtual" em "Sim", a opção "Volume Autom." passará automaticamente para a posição "Não" e vice-versa.

* Este televisor foi desenhado para criar o efeito de som “Dolby Surround” simulando o som de quatro altifalantes através dos dois altifalantes do televisor, desde que o sinal de áudio da emissora seja “Dolby Surround”. Além disso, também pode melhorar o efeito de som ligando um amplificador externo. Para mais informação, consulte o capítulo “Ligação de um equipamento externo de áudio” na página 19.

*Fabricado sob licença de Dolby Laboratories. "Dolby", "Pro Logic" e o símbolo com duplo D são marcas comerciais de Dolby Laboratories.

continua...

Nível 1 Nível 2 Nível 3 / Função


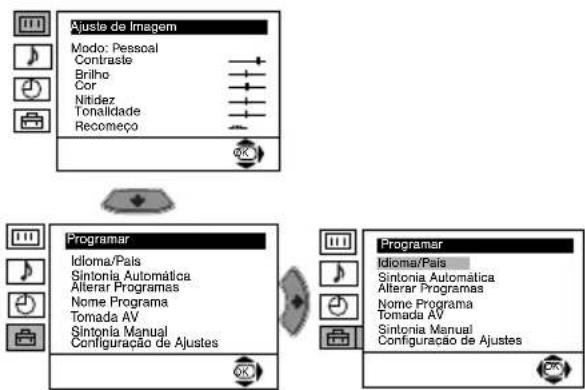

TEMPORIZADOR DESLIGAR

A opção de "Temp. Desligar" dentro do menú "Temporizador", permite seleccionar um intervalo de tempo após o qual o televisor entrará automaticamente no modo standby.

Para isso: após seleccionar a opção, pressione ♦. Depois, pressione o♥para♠ seleccionar o intervalo de tempo (máximo 4 horas) e, por último, pressione OK para memorizá-lo.

• Se desejar ver o tempo que resta para que o televisor entre no modo standby, quando estiver a ver televisão, pressione o botão
• Um minuto antes de o televisor entrar no modo standby, o tempo que resta aparece no ecrã.

IDIOMA/PAÍS

A opção de "Idioma/País" dentro do menú "Programar", permite seleccionar o idioma em que deseja que os menús apareçam no ecrã. Também permite seleccionar o país onde deseja utilizar o televisor.

Para isso: após seleccionar a opção, pressione

e, depois, proceda da forma indicada no capítulo "Ligação do televisor e sintonia automática", passos 2 e 3.

SINTONIA AUTOMÁTICA

A opção de "Sintonia Automática" dentro do menú "Programar", permite que o televisor sintonize e memorize todos os canais (emissoras de televisão) disponíveis.

Para isso: após seleccionar a opção, pressione e, depois, proceda da forma indicada no capítulo "Ligação do televisor e sintonia automática", passos 5 e 6.

continua...

Nível 1 Nível 2 Nível 3 / Função

ALTERAR PROGRAMAS

A opção de "Alterar Programas" dentro do menú "Programar", permite alterar a ordem em que os canais (emissoras de televisão) aparecem no televisor.

Para isso: após seleccionar a opção, pressione

e, depois, proceda da forma indicada no capítulo "Ligação do televisor e sintonia automática", passo 7 b).

NOME PROGRAMA

A opção "Nome Programa" dentro do menú "Programar", permite dar nome, de no máximo cinco caracteres, a um canal.

Para isso:

1 Após seleccionar a opção, pressione e depois, pressione o para seleccionar o número de programa a que pretende dar nome.
2 Pressione. Som o primeiro elemento da coluna Nome realçado, pressione o para seleccionar uma letra, um número ou “-” para um espaço em branco e, depois, pressione para confirmar esse caractere. Seleccione os outros quatro caracteres da mesma forma. Por último, pressione OK para memorizá-los.

TOMADA AV

A opção "Tomada AV" dentro do menú "Programar" permite dar nome a um equipamento externo ligado ao televisor.

Para isso:

1 Após seleccionar a opção, pressione e depois, pressione ou para seleccionar a fonte de entrada a que pretende dar nome (AV1 e AV2 para os equipamentos opcionais ligados aos Euroconectores da parte traseira do televisor e AV3 para as tomadas frontais). Depois, pressione.

2 Na coluna "Nome" aparecerá automaticamente um nome predeterminado:

a) Se desejar usar um dos 6 nomes predeterminados (CABLE, GAME, CAM, DVD, VIDEO ou SAT), pressione ou
para seleccionar um deles e, por último, pressione OK para memorizá-lo.
b) Se deseja criar o seu próprio nome, seleccione Editar e pressione. Depois, com o primeiro elemento realçado, pressione ou para seleccionar uma letra, um número ou “-” para um espaço em branco e pressione para confirmar esse caractere. Seleccione os outros quatro caracteres da mesma forma e, por último, pressione OK para memorizá-los.

SINTONIA MANUAL

A opção de "Sintonia Manual" dentro do menú "Programar", permite:

a) Sintonizar um a um e na ordem de programas que desejar, os canais (emissoras de televisão) ou uma entrada de vídeo.

1 Após seleccionar a opção de "Sintonia Manual", pressione. Com a opção Programa realçada, pressione e depois, pressione da para seleccionar o número de programa (posição) onde deseja sintonizar uma emissora de televisão ou o canal de vídeo (para o canal de vídeo recomendamos que seleccione o número de programa "0"). Pressione.

2 A seguinte opção só aparecerá dependendo do país que tiver seleccionado no menú "Idioma/País".

Após seleccionar a opção Sistema, pressione ♦. Depois, pressione da para selecionar o sistema de televisão (B/G para os países da Europa ocidental ou D/K para os países da Europa oriental). Pressione ♦

3 Após seleccionar a opção Canal, pressione e depois, pressione ou para seleccionar o tipo de canal ("C" para canais terrestres ou "S" para canais por cabo). Pressione. Depois, pressione os botões numerados para introduzir directamente o número do canal da emissora de televisão ou o do sinal do canal de vídeo. Se não souber o número do canal, pressione ou para buscá-lo. Quando encontrar o canal que deseja memorizar, pressione OK duas vezes.

Repita todos estes passos para sintonizar e memorizar outros canais.

b) Dar nome, de no máximo cinco caracteres, a um canal.

Para isso: seleccionando a opção Programa, pressione PROG + ou – até que apareça o número de programa a que pretende dar nome. Quando ele aparecer no ecrã, seleccione a opção Nome e, depois, pressione. Pressione ou para selecionar uma letra, um número ou “-” para um espaço em branco e pressione para confirmar esse caractere. Seleccione os outros quatro caracteres da mesma forma. Depois de seleccionar todos os caracteres, pressione OK duas vezes para memorizá-los.

continua...

c) Normalmente, a função de sintonia fina (AFT) está sempre activada. No entanto, se a imagem estiver fora de sintonia, poderá ajustá-la de forma manual para obter uma melhor recepção da imagem.

Para isso: enquanto estiver a ver o canal (emissora de televisão) onde deseja realizar a sintonia fina, seleccione a opção AFT e, depois, pressione. Pressione ou para ajustar o nível da frequência do canal entre -15 e +15. Por último, pressione OK duas vezes para memorizá-lo.

d) Saltar quaisquer números de programa indesejados quando seleccionados com os botões PROG +/-

Para isso: seleccionando a opção Programa, pressione PROG + ou – até que apareça o número de programa que deseja saltar. Quando ele aparecer no ecrã, seleccione a opção Saltar e, depois, pressione .→ Pressione e para seleccionar Sim e, por último, pressione OK duas vezes para memorizá-lo.

Se, posteriormente, desejar anular esta função, seleccione novamente "Não" em vez de "Sim".

e) Esta opção permite ver e gravar correctamente um canal codificado utilizando um descodificador ligado ao Euroconector 2/etr através de um vídeo ligado a esse Euroconector.

A seguinte opção só aparecerá dependendo do país que tiver seleccionado no menú "Idioma/País".

Para isso: seleccione a opção Descodificador e pressione. Depois, pressione ou para seleccionar Sim. Por último, pressione OK duas vezes para memorizá-lo.

Se, posteriormente, desejar anular esta função, seleccione novamente "Não" em vez de "Sim".

continua...

FORMATO AUTOMÁTICA

A opção "Formato Automática" dentro do menu "Configuração de Ajustes" permite que o televisor modifique automaticamente o tipo de formato da imagem.

Para isso: após seleccionar a opção, pressione. Depois, pressione ou para seleccionar Sim (se desejar que o televisor modifique automaticamente o formato da imagem de acordo com o sinal emissor) ou seleccione Não (se desejar conservar o formato da imagem conforme a sua preferência). Por último, pressione OK para memorizá-lo.

Independentemente de se tiver seleccionado "Sim" ou "Não" na opção "Formato Automática", sempre poderá modificar o tipo de formato da imagem pressionando repetidamente o botão do telecomando. Poderá escolher um dos seguintes formatos:

14:9: Tipo de imagem compreendida entre os formatos 4:3 e 16:9.

Zoom: Formato de ecrã horizontal para filmes de vídeo.

Expandido: Para emissões 16:9.

Inteligente: Imitação do efeito de ecrã horizontal para emissões 4:3.

4:3: Tamanho de imagem convencional. Visualização da imagem completa.

Nos formatos "Inteligente", "Zoom" e "14:9", o ecrã aparece recortado tanto na área superior como na inferior. Pressione ou para ajustar a posição da imagem no ecrã (p. ex. para ler legendas).

REDUÇÃO DE RUÍDO

A opção de "Redução de Ruido", dentro do menú "Configuração de Ajustes", permite reduzir automaticamente o ruído da imagem em caso de sinais fracos de TV.

Para isso: após seleccionar a opção, pressione →. Depois, pressione ou para seleccionar Auto e, por último, pressione OK para memorizá-lo.

Se, posteriormente, desejar anular esta função, seleccione novamente "Não" em vez de "Auto".

SAÍDA AV2

A opção "Saída AV2" dentro do menú "Configuração de Ajustes" permite seleccionar a fonte de saída do Euroconector ⇌2/→S, para poder gravar através desse Euroconector qualquer sinal procedente do televisor ou de outro equipamento externo ligado ao Euroconector ⇌1/→ ou às tomadas frontais 3 e 3.

Se o seu vídeo dispõe de Smartlink, este processo não é necessário.

Para isso: após seleccionar a opção, pressione ♦. Depois, pressione o ♣ para ♦ seleccionar o sinal de saída desejado TV, AV1, AV3, YC3 ou AUTO.

Se seleccionar "AUTO", o sinal de saída será sempre o mesmo que o que aparece no ecrã do TV.

Se tiver ligado um descodificador ao Euroconector 2/→S ou a um vídeo ligado a esse Euroconector, lembre-se de seleccionar novamente a "Saída AV2" em "AUTO" ou "TV" para uma correcta descodificação.

AJUSTAGEM CENTRAL RGB

Ao ligar uma fonte de sinais RGB, como uma "PlayStation", poderá ser necessário ajustar a centralização horizontal da imagem. Neste caso, poderá ajustá-la utilizando a opção de "Ajust. Central RGB" dentro do menú "Configuração de Ajustes".

Para isso: enquanto estiver a ver um sinal de entrada RGB, seleccione a opção "Ajust. Central RGB" e pressione . Depois, pressione ou para ajustar entre -10 e +10 o centro da imagem. Por último, pressione OK para memorizá-lo.

ROTAÇÃO DA IMAGEM

Devido ao magnetismo terrestre, é possível que a imagem apareça inclinada. Neste caso, poderá reajustá-la utilizando a opção de "Rotação da Imagem" dentro do menú "Configuração de Ajustes".

Para isso: após seleccionar a opção, pressione ♦. Depois, pressione o♦ para ajustar a inclinação da imagem entre -5 e +5. Por último, pressione OK para memorizá-lo.

Teletexto

Teletexto é um serviço de informação transmitido pela maioria das emissoras de televisão. A página do índice do serviço de teletexto (a página 100, geralmente) proporciona informação sobre como utilizar este serviço. Para operar dentro do teletexto, utilize os botões do telecomando da forma indicada nesta página.

Assegure-se de utilizar um canal de televisão com um sinal forte, pois de contrário, poderiam ocorrer erros no teletexto.

Activar o serviço de Teletexto:

Após seleccionar o canal (emissora de televisão) que forneça o serviço de teletexto que deseja ver, pressione

Seleção de uma página de Teletexto:

Introduza os três dígitos do número de página que deseja ver, utilizando os botões numerados do telecomando.

• Se errar algum número, introduza três dígitos quaisquer e, depois, introduza novamente o número de página correcto.
• Se o contador de páginas não parar, significa que a página solicitada não está disponível. Nesse caso, introduza outro número de página.

Seleção da página seguinte ou precedente:

Pressione PROG + ( ) ou PROG - ().

Sobrepor o teletexto na imagem de televisão:

Enquanto estiver a ver o teletexto, pressione pressione-o novamente para sair do modo de teletexto.

Parar uma página:

Algumas páginas de teletexto contêm subpáginas que vão passando automaticamente. Para parar uma subpágina, pressione /-Pressione-o novamente para cancelar a paragem.

Revelação de uma informação escondida (p. ex.: respostas de passatempos):

Pressione /+Pressione-o novamente para esconder a informação.

Desactivar o serviço de teletexto:

Pressione □.

Fastext

O serviço Fastext permite aceder às páginas de teletexto pressionando um único botão. Estando dentro do serviço de teletexto e se a emissora de televisão emitir sinais Fastext, na parte inferior do ecrã aparece um menú de códigos coloridos que permite entrar directamente numa página. Para isso, pressione o botão da cor correspondente (vermelho, verde, amarelo ou azul) do telecomando.

Ligação de equipamentos opcionais

É possível ligar ao televisor uma ampla gama de equipamentos opcionais, como se mostra abaixo. (Os cabos de ligação não são fornecidos).

Para evitar a distorção da imagem, não ligue o equipamento às tomadas A e B ao mesmo tempo.

Ligação de um vídeo:

Para ligar um vídeo, consulte o capítulo “Ligação da antena e do vídeo”. Recomendamos que ligue o vídeo utilizando um cabo de Euroconector. Se não utilizar este cabo, deverá sintonizar manualmente o canal do sinal de vídeo através do menú de “Sintonia Manual” (para isso, consulte o ponto a) da página 13). Consulte também o manual de instruções do vídeo para ver como obter o canal do sinal de vídeo.

Ligação de um vídeo que disponha de Smartlink:

Smartlink é uma ligação entre o televisor e um aparelho de vídeo que permite a transferência directa de algumas informações. Para mais informações sobre Smartlink, consulte o manual de instruções do seu aparelho de vídeo. Se os seu vídeo dispuser de Smartlink, utilize um cabo de Euroconector e ligue-o ao Euroconector 2/→S F.

Se tiver um descodificador ligado ao euroconector ↩2/→S ou a um vídeo ligado a esse euroconector:

Seleccione a opção de “Sintonia Manual” dentro do menú “Programar” e após seleccionar a opção “Descodificador**”, seleccione “Sim” (utilizando o♣) par♠ cada canal codificado.

**Esta opção só aparecerá dependendo do país que tiver seleccionado no menú "Idioma/País".

continua...

Ligação de um equipamento externo de áudio:

Se desejar desfrutar do som do televisor através dos altifalantes do seu aparelho de música, ligue o aparelho à saída de áudio E e, através do sistema de menús, seleccione “Ajuste Audio”. Depois, entre na opção “Lista de Ajustes” e seleccione “Não” em “Altifalantes TV”.

O volume dos altifalantes externos pode ser modificado através dos botões de ajuste do volume do telecomando do televisor. Também pode modificar o nível de agudos e graves através do menú “Ajuste Audio”. Altifalantes do seu aparelho

Pode também desfrutar do efeito de som "Dolby Virtual" através do seu aparelho de som:

Para isso, situe os altifalantes do seu aparelho de som em ambos os lados do televisor, deixando aproximadamente 50 cm de distância entre o televisor e cada altifalante. Depois de situar os altifalantes, seleccione, através do sistema de menus, o menu “Ajuste Audio”, escolha “Lista de Ajustes” e seleccione “Dolby Virtual” na posição “Sim”.

Posição óptima para o utilizador

1 Ligue o equipamento opcional à tomada adequada do televisor da forma indicada acima.
2 Ligue o equipamento conectado.
3 Para ver a imagem do equipamento ligado, pressione repetidamente o botão até que o símbolo de entrada correcto apareça no ecrã.

Símbolo Sinais de entrada

1 • Sinal de entrada de áudio/vídeo através do Euroconector D
- Sinal de entrada RGB através do Euroconector D. Este símbolo somente aparece se tiver ligado uma entrada RGB.
2 • Sinal de entrada de áudio / vídeo através do Euroconector F.
2 • Sinal de entrada S-vídeo através do Euroconector F.

3 • Sinal de entrada de vídeo através do conector RCA B e sinal de entrada de áudio através de C.

+S 3 • Sinal de entrada S-Vídeo através do tomada de S-Vídeo A e sinal de entrada de áudio através de C.

4 Para regressar à imagem normal de televisão, pressione o botão □ do telecomando.

Para equipamento mono

Ligue por favor a ficha RCA à tomada L/G/S/I no painel frontal do televisor e seleccione ou 3-13 final de entrada seguindo as instruções acima enunciadas. Finalmente, consulte a secção “Ajuste Audio” deste manual e seleccione “Som Duplo” “A” no menu de ecrã para o som.

Configuração do telecomando para um DVD ou um Vídeo

Para além das funções deste televisor Sony, este telecomando está preparado para controlar também as funções básicas do seu DVD Sony e da maioria dos vídeos Sony sem a necessidade de configurar o telecomando. Para controlar outras marcas de DVD e vídeos, bem como alguns vídeos Sony, deverá configurar este telecomando antes de utilizá-lo pela primeira vez. Para isso, realize os seguintes passos:

- Antes de começar, procure o código de três dígitos de acordo com a marca do seu DVD ou Vídeo (ver tabela abaixo). Nas marcas em que aparece mais de um código, introduza o primeiro código.

- Sony procurará actualizar os códigos segundo as modificações do mercado. Encontrará a tabela de códigos actualizada na embalagem do telecomando.

1 Pressione repetidamente o botão do Selector de Equipamento do telecomando até que a luz verde apareça na posição desejada, DVD ou VCR (para o vídeo).

Se o Selector de Equipamento estiver na posição TV, não poderá memorizar nenhum código.

2 Enquanto o indicador verde estiver iluminado na posição desejada, pressione o botão amarelo do telecomando, durante aproximadamente 6 segundos, até que o indicador verde comece a piscar.

3 Enquanto o indicador verde estiver a piscar, introduza, através dos botões numerados do telecomando, o código de três dígitos de acordo com o aparelho que deseja utilizar.

Se o código introduzido existir, os três indicadores verdes brilharão momentaneamente. De contrário, repita os passos anteriores.

4 Ligue o aparelho que deseja utilizar e verifique se é possível controlar as principais funções com o telecomando do televisor.

- Se o aparelho não funcionar ou algumas funções falharem, repita todos os passos anteriores e assegure-se de introduzir o código correcto ou, se existir mais de um código, introduza o código seguinte, e assim sucessivamente, até encontrar o código correcto.

- Se demorar mais de um minuto em trocar as pilhas esgotadas, os códigos memorizados desaparecerão. Nesse caso, repita novamente todos os passos anteriores. Na parte interior da tampa das pilhas, encontrará uma etiqueta onde poderá escrever o código.

- Não estão contempladas todas as marcas nem todos os modelos de uma determinada marca.

Lista de acordo com as marcas de Vídeo Lista de acordo com as marcas de DVD

Marca	Código	Marca	Código
SONY (VHS) 301, 302, 303, 308, 309 SONY 001
SONY (BETA) 303, 307, 310 AIWA 021
SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002
AIWA 325, 331, 351 GRUNDIG 009, 028, 023, 024, 016, 003
AKAI 326, 329, 330 HITACHI	025, 026, 015, 004
DAEWOO	342, 343		JVC	006, 017
GRUNDIG	358, 355, 360, 361, 320, 351		KENWOOD	008
HITACHI	327, 333, 334 LG	015, 014
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349 MATSUI	013, 016	LOEWE	009, 028, 023, 024, 016, 003
LG	332, 338		ONKYO	022
LOEWE	358, 355, 360, 361, 320, 351		PANASONIC	018, 027, 020, 002
MATSUI	356, 357		PHILIPS 009, 028,	023, 024, 016, 003
ORION	328		PIONEER	004
PANASONIC	321, 323		SAMSUNG	011, 014
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359		SANYO	007
SAMSUNG	339, 340, 341, 345		THOMSON 012
SANYO	335, 336		TOSHIBA	003
SHARP	324		YAMAHA	018, 027, 020, 002
THOMSON	319, 350

Especificações

Sistema de TV:

Dependendo do país que tiver

seleccionado:

B/G/H, D/K

Sistema de cores:

PAL, SECAM

NTSC 3.58, 4.43 (só em Vídeo In)

Cobertura de canais:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Cinescópio:

Ecrã Plano FD Trinitron WIDE

• KV-28LS35E: 28 pol. (Aprox. 71 cm medida em diagonal)
• KV-32LS35E: 32 pol. (Aprox. 82 cm medida em diagonal)

Terminais posteriores:

→1/ Euroconector de 21 pinos (norma CENELEC) incluindo entrada de áudio/vídeo, entrada RGB, saída de áudio/vídeo de TV.

2/→S Euroconector de 21 pinos (SMARTLINK) (norma CENELEC) incluindo entrada de áudio / vídeo, entrada de S-vídeo, saída de áudio / vídeo seleccionável e ligação Smartlink.

G Saídas de áudio (esq./dir.) – tomadas RCA.

Terminais frontais:

2 x 14 W (potência musical)
2 x 7 W (RMS)

Woofer:

20 W (potência musical)

10 W (RMS)

Consumo de energia:

KV-28LS35E: 90 W

KV-32LS35E: 88 W

Consumo de energia no modo

Standby:

0,54 W

Dimensões (larg x alt x prof):

KV-28LS35E:

Aprox. 806 x 497 x 540 mm.

KV-32LS35E:

Aprox. 891 x 564 x 584 mm.

Peso:

KV-28LS35E: Aprox. 43 Kg.

KV-32LS35E: Aprox. 60,5 Kg.

Acessórios fornecidos:

1 telecomando RM-932.

2 pilhas tipo IEC.

• Teletexto, Fastext, TOPtext.
• Temporizador desligar.
• Smartlink (comunicação directa entre o televisor e um aparelho de vídeo compatível. Para mais informações sobre o Smartlink, consulte o manual de instruções do aparelho de vídeo).
• Detecção automática do sistema de televisão.
  •Dolby Virtual.
  • Autoformato da imagem.

Design e especificações sujeitos a alterações sem aviso prévio.

Solução de problemas

Apresentamos abaixo algumas soluções simples para resolver problemas que possam ectar a imagem e o som.

Problema	Solução
Ausência de imagem (o ecrã aparece es-curo) e de som.	Verifique a ligação da antenna.Ligue o televisor e pressione o botão da parte frontal do aparelho.Se o indicador do televisor estiver aceso, pressione o botão do telecomando.
A imagem é deficiente ou inexistente, mas a qualidade do som é boa.	Usando o sistema de menús, entre no menú de “Ajuste da Imagem” e seleccione “Recomeço” para recuperar os ajustes de fábrica.
Ausência de imagem ou do menú de informação do equipamento opcional ligado ao Euroconector da parte de trás do televisor.	Assegure-se de ter ligado o equipamento opcional e pressione várias vezes o botão do telecomando até que o símbolo de entrada correcto apareça no ecrã.
Boa qualidade da imagem, mas não há som.	Pressione o botão do telecomando.Verifique se a opção “Altifalantes TV” dentro do menú “Ajuste Audio” está seleccionada na posição “Sim”.Verifique se os auscultadores estão ligados à tomada.
Não há cor nos programas a cores.	Utilizando o sistema de menús, entre no menú de “Ajuste da Imagem” e seleccione “Recomeço” para recuperar os ajustes de fábrica.
A imagem aparece distorcida quando muda de canal ou entra no teletexto.	Desligue o equipamento ligado ao Euroconector de 21 pinos na parte de trás do televisor.
Caracteres incorrectos nas páginas de teletexto.	Através do sistema de menús, seleccione a opção “Idioma/País” e, depois, seleccione o país em que o televisor está a operar.
A imagem aparece inclinada.	Utilizando o sistema de menús, seleccione a opção “Rotação da Imagem” dentro do menú de “Configuração de Ajustes” e corrija a inclinação.
Imagem com ruído.	Utilizando o sistema de menús, seleccione a opção “AFT” dentro do menú de “Sintonia Manual” e ajuste a sintonia manualmente para obter uma melhor recepção da imagem.Utilizando o sistema de menús, seleccione a opção “Redução de Ruído” dentro do menú de “Configuração de Ajustes” e seleccione “Auto” para reduzir o ruído de imagem.
A imagem não é codificada correctamente ou não é estável quando vê um canal codificado através de um descodificador ligado ao Euroconector 2 / S .	Mediante o sistema de menús, entre no menú “Programar”. Depois, entre na opção “Configuração de Ajustes” e seleccione a “Saída de ÁV2” em “TV”.
O telecomando não funciona.	Verifique se o botão do Selector de Equipamento do telecomando está na posição adequada, de acordo com o aparelho que deseja utilizar (DVD, TV ou VCR para o vídeo).Se não for possível controlar o DVD ou o Vídeo com o telecomando, estando o botão do Selector de Equipamento na posição correcta, introduza novamente o código necessário, como se explica no capítulo “Configuração do telecomando para um DVD ou um Vídeo” deste manual de instruções.Substitua as pilhas.
O indicador de Standby do televisor pisca.	Contacte o Serviço de Assistência Técnica Sony mais próximo.

Em caso de avaria, o seu televisor deverá ser visto por pessoal qualificado. Não abra nunca o televisor.

Introduktion

Vi takker dig for at have valgt dette Sony farve-TV med helt fladt FD Trinitron billedrør.
