KV-28LS35E - Televisor SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor CRT Trinitron
Modelo	KV-28LS35E
Marca	Sony
Tamaño de pantalla	28 pulgadas (aprox. 71 cm)
Dimensiones (ancho x alto x fondo)	Aprox. 70 x 55 x 50 cm
Peso	Aprox. 30 kg
Alimentación	220-240 V, 50/60 Hz
Consumo de energía	120 W (máx.)
Funciones principales	Teletexto, control remoto, múltiples entradas AV, sistema de sonido estéreo NICAM
Entrada de antena	RF coaxial
Conectividad	Euroconector (SCART) x2, entrada AV, salida de auriculares
Sistema de color	PAL/SECAM/NTSC
Potencia de audio	2 x 10 W
Entretien y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	No exponer a la lluvia ni a la humedad. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	Contactar con servicio técnico autorizado Sony para piezas y reparaciones.
Información general	Manual de usuario disponible en PDF en notice-facile.com

Preguntas frecuentes - KV-28LS35E SONY

¿Cómo conectar dispositivos externos al televisor?

Utilice las entradas Euroconector (SCART) o AV en la parte posterior del televisor. Conecte el dispositivo con el cable adecuado y seleccione la fuente correspondiente con el botón SOURCE del mando a distancia.

¿Cómo ajustar el volumen o cambiar de canal?

Use los botones del panel frontal o el mando a distancia. Presione CH + o CH - para cambiar de canal y VOL + o VOL - para ajustar el volumen.

¿Por qué no hay imagen ni sonido?

Verifique que el televisor esté enchufado y encendido. Compruebe la antena o la fuente de entrada. Si el indicador de alimentación está apagado, revise el fusible o contacte al servicio técnico.

¿Cómo realizar una búsqueda de canales?

Presione el botón MENU en el mando, seleccione Sintonización o Configuración y luego Búsqueda automática. El televisor buscará y almacenará los canales disponibles.

¿Cómo activar o desactivar el teletexto?

Presione el botón TEXT en el mando a distancia. Use los botones numéricos para seleccionar páginas. Para salir, presione TEXT nuevamente.

¿Qué hacer si la imagen está distorsionada o con líneas?

Ajuste la antena o verifique las conexiones. Puede ser interferencia de otros dispositivos eléctricos. Si persiste, realice un reinicio de fábrica desde el menú de configuración.

¿Cómo restablecer la configuración de fábrica?

Vaya al menú Configuración con el mando, seleccione Ajustes de fábrica y confirme. Esto borrará todos los canales y ajustes personalizados.

¿Es normal que el televisor haga un zumbido?

Los televisores CRT pueden emitir un ligero zumbido debido al transformador o al funcionamiento del tubo. Si es excesivo, puede indicar un problema. Consulte el manual o al servicio técnico.

¿Cómo limpiar la pantalla del televisor?

Apague y desconecte el televisor. Use un paño suave y seco. No aplique líquidos directamente. Para manchas difíciles, humedezca ligeramente el paño con agua y limpie suavemente.

¿Dónde puedo encontrar el manual de usuario completo?

Puede descargar el manual en PDF desde notice-facile.com en la página del producto. También está disponible en varios idiomas.

MANUAL DE USUARIO KV-28LS35E SONY

Manual de Instrucciones

Gracias por elegir este televisor en color Sony de Pantalla Plana FD Trinitron.

Antes de utilizar el televisor, lea este manual atentamente y consérvelo para futuras referencias.

- Símbolos utilizados en este manual:

- Riesgos potenciales.

- Información importante.

- Información sobre la función.

-1,2...Secuencia de las instrucciones a seguir.

- Los botones sombreados del mando a distancia, muestran los botones que ha de pulsar para ejecutar las diferentes instrucciones.

- Información sobre el resultado de las instrucciones.

Indice

Introducción....3

Normas de seguridad ....4

Descripción general

Descripción general de los botones del mando a distancia....5

Descripción general de los botones del televisor 6

Instalación

Instalación de las pilas en el mando a distancia ....6

Conexión de la antena y del vídeo ....6

Primera puesta en marcha

Encendido y Sintonización automática del TV 7

Sistema de menús en pantalla

Introducción y manejo del sistema de menús....9

Guía de menús:

Ajuste de la Imagen 9

Ajuste del Sonido 10

Desconexión automática ....11

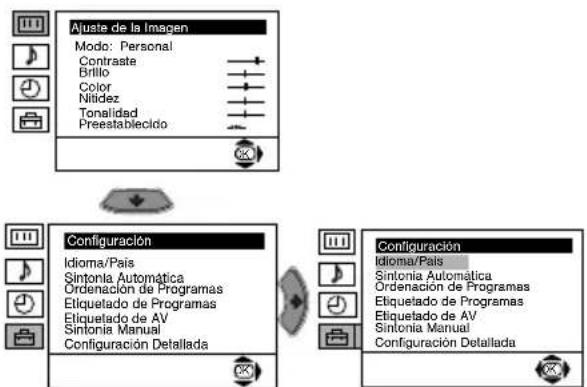

Idioma/País 11

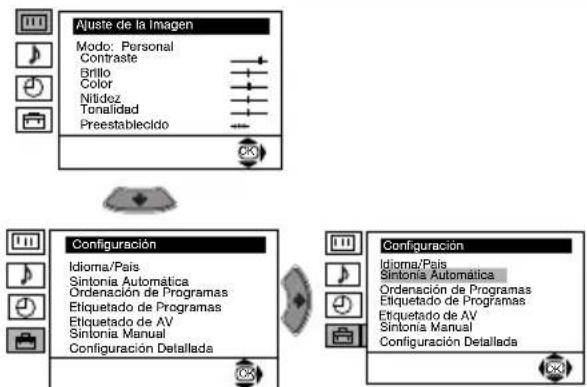

Sintonía automática ....11

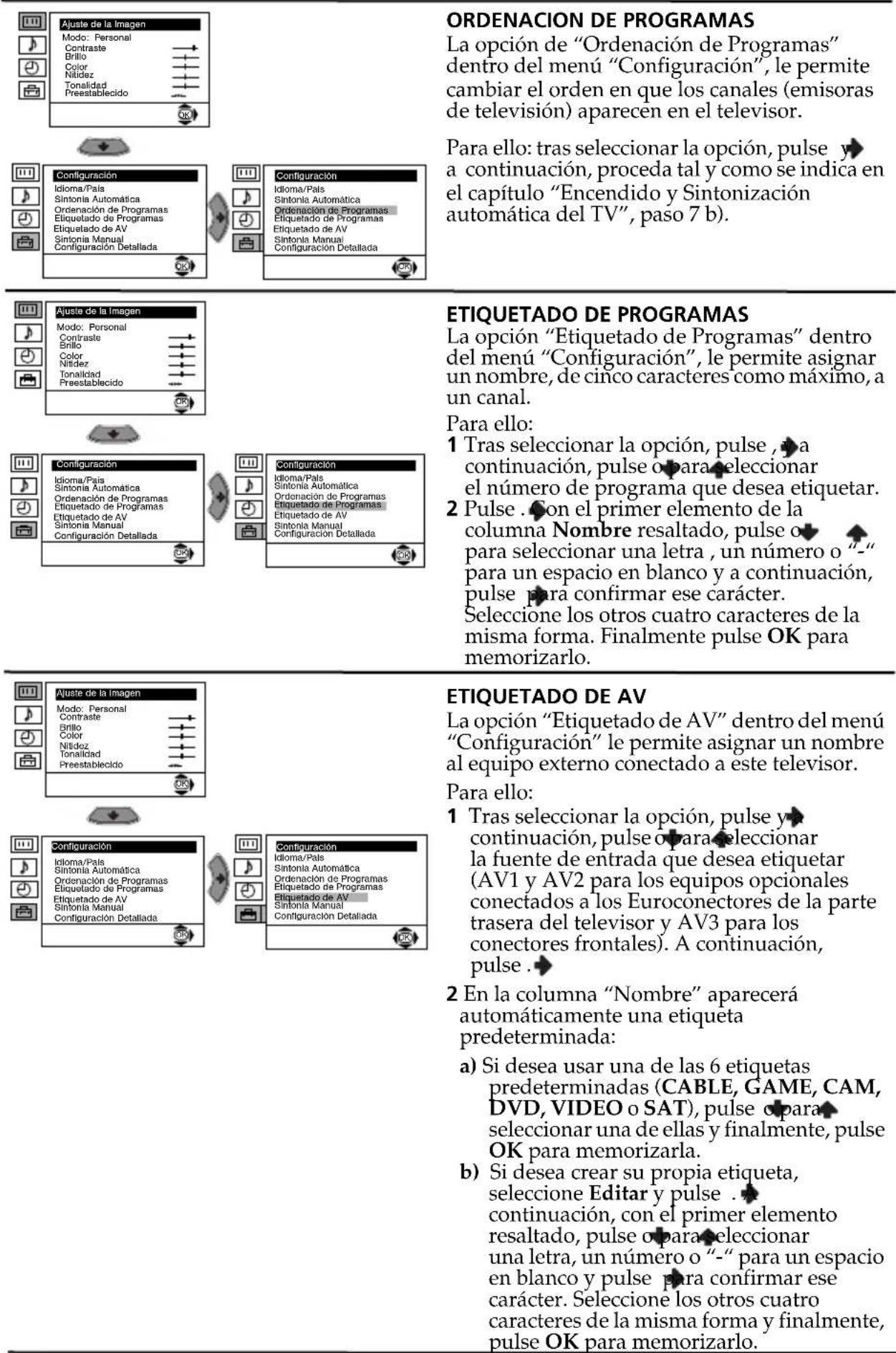

Ordenación de programas 12

Etiquetado de programas 12

Etiquetado de AV 12

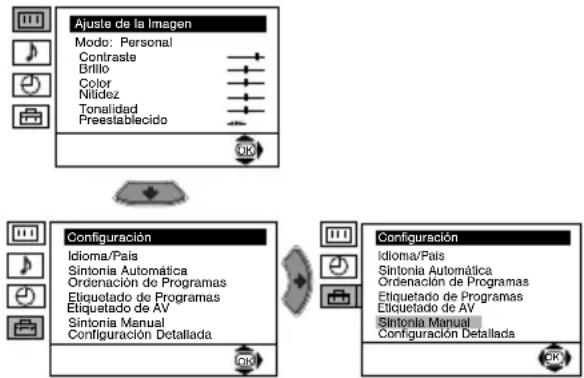

Sintonía manual 13

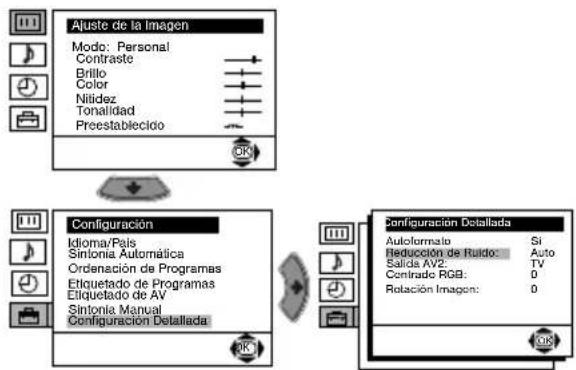

Autoformato 15

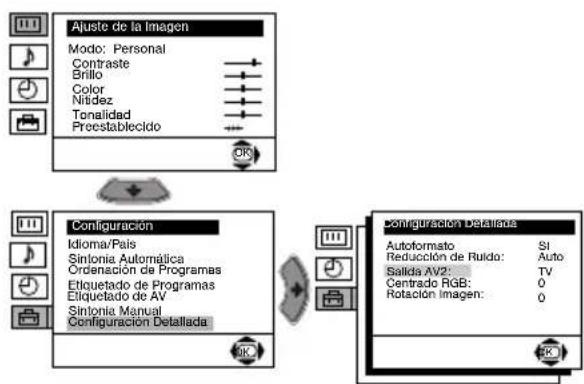

Reducción de ruido 15

Salida AV2 16

Centrado RGB 16

Rotación imagen 16

Teletexto....17

Información complementaria

Conexión de equipos opcionales....18

Manejo de los equipos opcionales....19

Configuración del mando a distancia para un DVD o un vídeo.... 19

Especificaciones 21

Solución de problemas....22

Normas de Seguridad

Este aparato sólo debe utilizarse con fuentes de alimentación de 220-240 V CA. No enchufe demasiados aparatos en el mismo enchufe ya que podría causar descargas eléctricas o incendio.	Por razones medioambientales y de seguridad, se recomienda no dejar el aparato en modo de desconexión temporal cuando no se utilice. Apáguelo pulsando el interruptor principal y desenchufándolo cuando vaya a estar ausente.	Nunca introduzca objetos ni derrame ningún tipo de líquido dentro del aparato ya que podría provocar descargas eléctricas o incendio. En caso de que algún objeto o líquido caiga dentro del aparato, no utilice el televisor. Avise de inmediato al servicio técnico.
No abra la tapa posterior del aparato. En caso necesario, acuda al servicio técnico.	Para su propia seguridad, durante una tormenta, no toque ninguna parte del aparato; especialmente el cable de alimentación y el de la antena.	Para evitar riesgo de incendio o descargas eléctricas, no exponga el aparato a la lluvia ni a la humedad.
No obstruya ni cubra las ranuras de ventilación del aparato. Para que haya una ventilación correcta, deje un espacio de al menos 10 cm alrededor del aparato.	Nunca instale el aparato en lugares excesivamente calientes, húmedos o polvorientos. No instale el aparato en lugares donde pueda sufrir vibraciones mecánicas.	Para evitar riesgo de incendio, mantenga lejos del aparato los objetos inflamables, velas, y todo aquello que pudiera causar incendio.
Limpie el aparato con un paño suave y ligeramente humedecido. No utilice limpiadores abrasivos ni objetos que puedan rayarlo. Como medida de seguridad, desenchúfelo antes de limpiarlo.	Desenchufe el aparato tirando directamente de la clavija. Nunca tire del cable.	No coloque objetos pesados sobre el cable de alimentación ya que podría dañarlo. Le recomendamos que enrolle la parte sobrante del cable de alimentación en el enrollacables situado en la parte posterior del aparato.
Coloque el aparato sobre un estante o mueble lo suficientemente fuerte, grande y estable para sostenerlo. No permita que los niños salten sobre él. No lo coloque de lado o boca arriba.	Si ha de mover el aparato, desenchúfelo antes de hacerlo. Al transportarlo, tenga cuidado con las superficies desiguales, escalones, etc. Si se le cae el aparato o sufre algún golpe, avise inmediatamente al servicio técnico.	No cubra las ranuras de ventilación con ningún objeto como cortinas, periódicos, etc.

Descripción general de los botones del mando a distancia

Encendido/Apagado del vídeo o el DVD

Púlselo para encender o apagar el vídeo o el DVD conectados a este televisor.

Selección de canales

Si el Selector de Equipo está en posición TV o VCR (vídeo), púlselos para seleccionar canales.

Para números de programa de dos dígitos, pulse el segundo dígito en un tiempo inferior a 2,5 segundos.

Mostrar información en pantalla

Púlselo para mostrar todas las indicaciones en pantalla. Vuelva a pulsarlo para cancelar.

Selección del modo de imagen

Púlselo repetidamente para cambiar el modo de imagen.

Selección del modo de sonido

Púlselo repetidamente para cambiar el modo de sonido.

Este botón sólo funciona en modo de teletexto.

Selección del modo TV

Púlselo para desactivar el teletexto o la entrada de vídeo.

a) Si el Selector de Equipo está en posición TV:

- Cuando MENU está activado, utilice estos botones para desplazarse a través del sistema de menús. Para más detalles, consulte el capítulo "Introducción y manejo del sistema de menús" en la página 9.

- Cuando MENU no está activado, pulse OK para ver el listado general de los canales sintonizados. Seleccione el canal (emisora de televisión) pulsando o, a continuación, vuelva a pulsar OK para ver el canal seleccionado.

b) Si el Selector de Equipo está en posición VCR (vídeo) o DVD:

Utilice estos botones para controlar las principales funciones del vídeo o el DVD conectados a este televisor.

Activación del sistema de menús

Púlselo para ver el menú en pantalla. Vuelva a pulsarlo para desactivarlo y ver la pantalla normal de televisión.

Ajuste del volumen

Púlselo para ajustar el volumen del televisor.

Eliminación del sonido

Púlselo para eliminar el sonido.

Vuelva a pulsarlo para recuperarlo.

Apagar temporalmente el televisor

Púlselo para apagar temporalmente el televisor (el indicador de modo de espera se iluminará). Vuelva a pulsarlo para encender el televisor desde el modo de desconexión temporal (standby).

Para ahorrár energía, se recomienda apagar por completo el televisor cuando no lo utilice.

Si durante 15 minutos no hay señal de televisión ni se pulsa ningún botón, el televisor pasará automáticamente al modo de desconexión temporal (standby).

Selección de la fuente de entrada

Púlselo repetidamente hasta que el símbolo de la fuente de entrada deseada aparezca en la pantalla.

a) Si el Selector de Equipo está en posición TV:

Púlselo para volver a ver el último canal seleccionado (el canal anterior debe haber sido visionado previamente durante al menos 5 segundos).

b) Si el Selector de Equipo está en posición VCR:

Si está utilizando un vídeo Sony, para números de programa con dos dígitos como p.ej.23, pulse primero /-- y a continuación los botones 2 y 3.

Selección del formato de la imagen

Púlselo repetidamente para cambiar el formato de la imagen. Para más detalles, consulte el capítulo "Autoformato" en la página. 15.

Selección de Teletexto

Púlselo para visualizar el teletexto.

Botón de grabación

Si el Selector de Equipo está en posición VCR, pulse este botón para grabar programas.

Selector de Equipo

Con este mando a distancia, puede controlar no solo el televisor sino también las principales funciones de su DVD o Vídeo. Encienda el equipo que desea controlar y, a continuación, pulse este botón repetidamente para seleccionar DVD, TV o VCR (para el vídeo). Se iluminará momentáneamente una luz verde en la posición seleccionada.

Antes de utilizar por primera vez el mando a distancia para controlar el DVD o el vídeo, tendrá que configurarlo dependiendo de la marca de su equipo. Para ello, consulte el capítulo "Configuración del mando a distancia para un DVD o un Vídeo" en la página 20.

Selección de canales

Púlselo para seleccionar el canal siguiente o anterior.

Además de las funciones de televisión, todos los botones con color se utilizan también para las operaciones de teletexto. Para más información, consulte el capítulo sobre

"Teletexto" de este manual de instrucciones.

Descripción general de los botones del televisor

Instalación de las pilas en el mando a distancia

Asegúrese de colocar las pilas suministradas con las polaridades en la posición correcta. Sea respetuoso con el medio ambiente y deposite las pilas usadas en el contenedor específico para ello.

Conexión de la antena y del vídeo

Los cables de conexión no se suministran.

Para más detalles sobre la conexión del vídeo, consulte el capítulo "Conexión de equipos opcionales" de este manual de instrucciones.

La conexión a través del Euroconector es opcional.

Encendido y Sintonización automática del TV

La primera vez que encienda el televisor, aparecerá en la pantalla una secuencia de menús a través de los cuales podrá: 1) seleccionar el idioma de los menús, 2) seleccionar el país donde desea utilizar el aparato, 3) ajustar la inclinación de la imagen, 4) buscar y almacenar automáticamente todos los canales disponibles (emisoras de televisión) y 5) cambiar el orden en que los canales (emisoras de televisión) aparecen en pantalla.

No obstante, si más adelante necesita modificar alguno de estos ajustes, puede hacerlo seleccionando la opción apropiada en (menú de Configuración) o pulsando el botón de reinicialización del televisor.

1 Conecte el enchufe del televisor a la toma de corriente (220-240V CA, 50Hz). Pulse el interruptor de encendido/apagado ① de la parte frontal del televisor para encenderlo. La primera vez que pulse este botón, el menú Language (Idioma) aparecerá automáticamente en la pantalla.

2 Pulse el botón o del mando a distancia para seleccionar el idioma y, a continuación, pulse el botón OK para confirmar la selección. A partir de ahora, todos los menús aparecerán en el idioma seleccionado.

3 En la pantalla aparecerá automáticamente el menú País. Pulse el botón o para seleccionar el país donde desea utilizar el televisor y, a continuación, pulse el botón OK para confirmar la selección.

Si en la lista no aparece el país donde va a utilizar el televisor, seleccione “-” en lugar de un país.

4 Debido al magnetismo terrestre, es posible que la imagen aparezca inclinada. El menú Rotación Imagen le permite reajustar la imagen en caso necesario.

a) Si no es necesario, pulse o para seleccionar No Ajustar y pulse OK.

b) Si es necesario, pulse o para seleccionar Ajustar ahora y pulse OK. A continuación, pulse o para orregir la inclinación de la imagen ajustándola entre -5 y +5. Finalmente pulse OK para memorizarlo.

continúa...

5 El menú de Sintonía Automática aparece en la pantalla. Pulse el botón OK para seleccionar Sí.

6 El televisor empieza a sintonizar y memorizar automáticamente todos los canales (emisoras de televisión) disponibles.

Este proceso puede durar unos minutos. Tenga paciencia y no pulse ningún botón mientras dure el proceso de sintonización o de lo contrario, el proceso no se completaría.

Si el televisor no ha encontrado ningún canal (emisora de televisión) tras efectuar la sintonización automática, en la pantalla aparecerá un mensaje pidiéndole que conecte la antena. Por favor conéctela tal y como se indica en la pág. 6 de este manual y pulse OK. El proceso de sintonización automática se reanudará de nuevo.

7 Una vez que el televisor ha sintonizado y memorizado todos los canales (emisoras de televisión), en pantalla aparece automáticamente el menú Ordenación de Programas para que pueda cambiar el orden en que los canales aparecen en la pantalla.

a) Si no desea cambiar el orden de los canales, vaya al paso 8.
b) Si desea cambiar el orden de los canales:

1 Pulse el botón o para seleccionar el número de programa con el canal (emisora de televisión) que desea cambiar de posición y, a continuación, pulse.

2 Pulse o para seleccionar el nuevo número de programa en el que desea memorizar el canal (emisora de televisión) seleccionado y, a continuación, pulse.
3 Repita los pasos b)1 y b)2 si desea reordenar otros canales de televisión.

8 Pulse el botón MENU para volver a la pantalla normal de televisión.

MENU

El televisor está listo para funcionar.

Introducción y manejo del sistema de menús

Este televisor utiliza un sistema de menús en pantalla para guiarle en las diferentes operaciones. Utilice los siguientes botones del mando a distancia para desplazarse a través de los menús:

1 Pulse el botón MENU para mostrar el primer nivel de menú en pantalla.

MENU

2 • Para resaltar el menú u opción deseados, pulse ♦. ♠

• Para entrar en el menú u opción seleccionados, pulse.
• Para volver al menú u opción anterior, pulse
• Para modificar los ajustes de la opción seleccionada, pulse

- Para confirmar y memorizar su selección, pulse OK.

3 Pulse el botón MENU para volver a la pantalla normal de televisión.

MENU

Guía de menús

Nivel 1 Nivel 2 Nivel 3 / Función

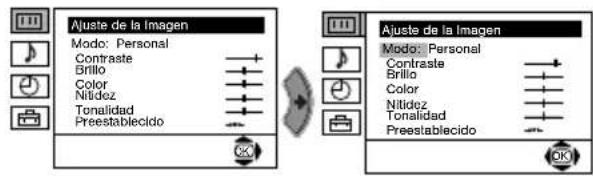

AJUSTE DE LA IMAGEN

El menú de "Ajuste de la Imagen" le permite modificar los ajustes de la imagen.

Para ello: tras seleccionar la opción que desea modificar, pulse. ◆ continuación, pulse repetidamente ♦ / ♠ / ♦ o ➕ para modificar el ajuste y finalmente pulse OK para memorizarlo.

Este menú también le permite modificar el modo de imagen según el tipo de programa que esté viendo:

Personal (para preferencias individuales).
- Directo (para programas en directo, DVD y receptores digitales).
↓ Películas (para películas).

• Brillo, Color y Nitidez sólo se pueden modificar si ha seleccionado el modo de imagen en "Personal".
• Tonalidad está sólo disponible para el sistema de color NTSC (p. ej. cintas de vídeo estadounidenses).
• Para restablecer los ajustes de imagen de fábrica, seleccione Preestablecido y pulse OK.

continúa...

Nivel 1 Nivel 2 Nivel 3 / Función

AJUSTE DEL SONIDO

El menú de "Ajuste del Sonido" le permite modificar los ajustes de sonido.

Para ello: tras seleccionar la opción que desea modificar, pulse . ➕ continuación, pulse repetidamente /♥ o ♠para ➕ modificar el ajuste y finalmente pulse OK para memorizarlo.

Este menú tiene dos submenús:

Modo

Personal (para preferencias individuales).

Rock
↓ Pop
↓ Jazz

Ajuste detallado

Dolby Virtual No: Normal.

Sí: Simula el efecto de sonido "Dolby Pro

Auto volumen: No: El volumen varía en función de la señal

Sí: El volumen se mantiene, independientemente de la señal emisora (p. ej. en anuncios publicitarios).

Altavoces TV: N. El sonido proviene de un

amplificador externo conectado en la salida de audio de la parte trasera del

TV. Sí: El sonido proviene de los altavoces del

• Agudos y Graves sólo se pueden modificar si ha seleccionado "Personal" en el modo de sonido.
• Para restablecer los ajustes de sonido de fábrica, seleccione Preestablecido y pulse OK.
• En caso de emisiones bilingües, seleccione la opción Sonido Dual y ajustela en A para el canal de sonido 1, B para el canal de sonido 2 o Mono para canal mono si está disponible. Si la emisión es en estéreo, podrá escoger entre Stereo o Mono.
• Si está escuchando el televisor a través de los auriculares, la opción "Dolby Virtual" cambiará automáticamente a la posición "No".
• Si ajusta "Dolby Virtual" en "Sí" la opción "Auto volumen" cambiará automáticamente a la posición "No" y viceversa.

* Este televisor ha sido diseñado para crear el efecto de sonido "Dolby Surround" simulando el sonido de cuatro altavoces con sólo los dos altavoces del televisor, siempre y cuando la señal de audio de la emisora sea "Dolby Surround". Además, también puede mejorar el efecto de sonido conectando un amplificador externo. Para más detalles, consulte el capítulo "Conexión de un equipo de audio externo" en la página 19.

* Fabricado bajo licencia Dolby Laboratories. "Dolby", "Pro Logic" y el símbolo con una doble D ☐ son marcas comerciales de Dolby Laboratories.

Nivel 1 Nivel 2 Nivel 3 / Función


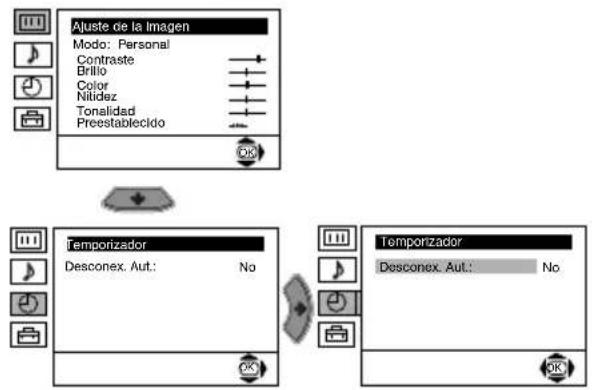

DESCONEXION AUTOMATICA

La opción de "Desconex. Aut." dentro del menú "Temporizador", le permite seleccionar un periodo de tiempo tras el cual el televisor entrará automáticamente en la modalidad de desconexión temporal (standby).

Para ello: tras seleccionar la opción, pulse . continuación pulse o para seleccionar el intervalo de tiempo (máximo 4 horas) y finalmente pulse OK para memorizarlo.

• Si desea ver el tiempo restante hasta la desconexión mientras ve la televisión, pulse el botón (i+
• Un minuto antes de que el televisor entre en el modo de desconexión temporal, el tiempo restante aparecerá señalizado en la pantalla.

IDIOMA/PAIS

La opción de "Idioma/País" dentro del menú "Configuración", le permite seleccionar el idioma en que desea que aparezcan los menús en la pantalla. También le permite seleccionar el país donde desea utilizar el televisor.

Para ello: tras seleccionar la opción, pulse → y, a continuación, proceda tal y como se indica en el capítulo "Encendido y Sintonización automática del TV", pasos 2 y 3.

SINTONIA AUTOMATICA

La opción de "Sintonía Automática" dentro del menú "Configuración", le permite que el televisor busque y almacene todos los canales (emisoras de televisión) disponibles.

Para ello: tras seleccionar la opción, pulse y a continuación, proceda tal y como se indica en el capítulo "Encendido y Sintonización automática del TV", pasos 5 y 6.

continúa...

Nivel 1 Nivel 2 Nivel 3 / Función

ORDENACION DE PROGRAMAS

La opción de "Ordenación de Programas" dentro del menú "Configuración", le permite cambiar el orden en que los canales (emisoras de televisión) aparecen en el televisor.

Para ello: tras seleccionar la opción, pulse y a continuación, proceda tal y como se indica en el capítulo "Encendido y Sintonización automática del TV", paso 7 b).

ETIQUETADO DE PROGRAMAS

La opción "Etiquetado de Programas" dentro del menú "Configuración", le permite asignar un nombre, de cinco caracteres como máximo, a un canal.

Para ello:

1 Tras seleccionar la opción, pulse, a continuación, pulse o para seleccionar el número de programa que desea etiquetar.

2 Pulse. Con el primer elemento de la columna Nombre resaltado, pulse o para seleccionar una letra, un número o “-” para un espacio en blanco y a continuación, pulse para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma. Finalmente pulse OK para memorizarlo.

ETIQUETADO DE AV

La opción "Etiquetado de AV" dentro del menú "Configuración" le permite asignar un nombre al equipo externo conectado a este televisor.

Para ello:

1 Tras seleccionar la opción, pulse y continuación, pulse o para seleccionar la fuente de entrada que desea etiquetar (AV1 y AV2 para los equipos opcionales conectados a los Euroconectores de la parte trasera del televisor y AV3 para los conectores frontales). A continuación, pulse.

2 En la columna "Nombre" aparecerá automáticamente una etiqueta predeterminada:

a) Si desea usar una de las 6 etiquetas predeterminadas (CABLE, GAME, CAM, DVD, VIDEO o SAT), pulse o para seleccionar una de ellas y finalmente, pulse OK para memorizarla.

b) Si desea crear su propia etiqueta, seleccione Editar y pulse . continuación, con el primer elemento resaltado, pulse o para seleccionar una letra, un número o “-” para un espacio en blanco y pulse para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma y finalmente, pulse OK para memorizarlo.

SINTONIA MANUAL

La opción de "Sintonía Manual" dentro del menú "Configuración", le permite:

a) Sintonizar uno a uno y en el orden de programa que desee, los canales (emisoras de televisión) o una entrada de vídeo. Para ello:

1 Tras seleccionar la opción de "Sintonía Manual", pulse ♣ Con la opción Programa resaltada, pulse y ♦ continuación, pulse o para seleccionar el número de programa (posición) en el que desea sintonizar una emisora de televisión o el canal de vídeo (para el canal de vídeo recomendamos que seleccione el número de programa "0"). Pulse.

2 La siguiente opción sólo aparecerá dependiendo del país que haya seleccionado en el menú "Idioma/País".

Tras seleccionar la opción Sistema, pulse. A continuación, pulse o para seleccionar el sistema de televisión (B/G para los países de Europa occidental o D/K para los de Europa oriental). Pulse.

3 Tras seleccionar la opción Canal, pulse y a continuación, pulse o para selecciónar el tipo de canal ("C" para canales terrestres o "S" para canales por cable). Pulse. A continuación, pulse los botones numéricos para introducir directamente el número del canal de la emisora de televisión o el de la señal del canal de vídeo. Si no sabe el número del canal, pulse o para buscarlo. Cuando encuentre el canal que desea memorizar pulse OK dos veces.

Repita todos estos pasos para sintonizar y memorizar más canales.

b) Asignar un nombre, de cinco caracteres como máximo, a un canal.

Para ello: resaltando la opción Programa, pulse PROG + o – hasta que aparezca el número de programa que desea etiquetar. Cuando éste aparezca en la pantalla, seleccione la opción Nombre y, a continuación, pulse . Pulse o para seleccionar una letra, un número o “-” para un espacio en blanco y pulse para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma. Cuando haya seleccionado todos los caracteres, pulse OK dos veces para memorizarlo.

continúa...

c) Aún cuando la sintonización fina automática (AFT) está siempre activada, también puede ajustarla de forma manual para obtener una mejor recepción de la imagen en caso de que ésta aparezca distorsionada.

Para ello: mientras esté viendo el canal (emisora de televisión) en el que desee realizar la sintonización fina, seleccione la opción AFT y, a continuación, pulse. Pulse para ajustar el nivel de frecuencia del canal entre -15 y +15. Finalmente, pulse OK dos veces para memorizarlo.

d) Omitir los números de programa que no desee para saltárselos al seleccionarlos con los botones PROG +/-.

Para ello: resaltando la opción Programa, pulse PROG + o – hasta que aparezca el número de programa que desea omitir. Cuando éste aparezca en la pantalla, seleccione la opción Omitir y, a continuación, pulse . Pulse o para seleccionar Sí y finalmente, pulse OK dos veces para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo "No" en lugar de "Sí".

e) Esta opción le permite ver y grabar correctamente un canal codificado cuando utilice un descodificador conectado al Euroconector 2/esa través de un vídeo conectado a dicho Euroconector.

La siguiente opción sólo aparecerá dependiendo del país que haya seleccionado en el menú "Idioma/País".

Para ello: seleccione la opción Descodificador y pulse. A continuación, pulse o para seleccionar Sí. Finalmente, pulse OK dos veces para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo "No" en lugar de "Sí".

continúa...

AUTOFORMATO

La opción "Autoformato" dentro del menú "Configuración Detallada" permite que el televisor cambie automáticamente el tipo de formato de la imagen.

Para ello: tras seleccionar la opción, pulse . continuación, pulse o para seleccionar Sí (si desea que el televisor cambie automáticamente el formato de la imagen según la señal emisora) o seleccione No (si desea mantener el formato de la imagen según su preferencia). Finalmente pulse OK para memorizarlo.

Tanto si ha seleccionado "Sí" como si ha seleccionado "No" en la opción "Autoformato", siempre podrá modificar el tipo de formato de la imagen pulsando repetidamente el botón del mando a distancia. Podrá elegir entre los siguientes formatos:

14:9: Tipo de imagen comprendida entre los formatos 4:3 y 16:9.

Zoom: Formato de pantalla horizontal para películas de vídeo.

Horizontal: Para emisiones 16:9.

Optimizada: Imitación del efecto de pantalla horizontal para emisiones 4:3.

4:3: Tamaño de imagen convencional. Visualización de imagen completa.

En los formatos "Optimizada", "Zoom" y "14:9", la pantalla aparece recortada tanto en el área superior como inferior. Pulse o para ajustar la posición de la imagen en la pantalla (p. ej. para leer subtítulos).

REDUCCION DE RUIDO

La opción de "Reducción de Ruido" dentro del menú "Configuración Detallada", le permite reducir automáticamente el ruido de la imagen en caso de señales débiles de TV.

Para ello: tras seleccionar la opción, pulse . continuación pulse o para seleccionar Auto y finalmente, pulse OK para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo "No" en lugar de "Auto".

SALIDA AV2

La opción "Salida AV2" dentro del menú "Configuración detallada" le permite seleccionar la fuente de salida del Euroconector 2/→ para así poder grabar desde este Euroconector cualquier señal procedente del televisor o de otro equipo externo conectado al Euroconector 1/→ los conectores frontales 3 y 3.

Si su vídeo dispone de Smartlink, este proceso no es necesario.

Para ello: tras seleccionar la opción, pulse. A continuación, pulse o para seleccionar la señal de salida deseada TV, AV1, AV3, YC3 o AUTO.

Si selecciona "AUTO", la señal de salida siempre será la misma que la que aparece en la pantalla del TV.

Si ha conectado un descodificador al Euroconector 2/→s o a un vídeo conectado a este Euroconector, recuerde volver a seleccionar la Salida AV2 en "AUTO" o "TV" para su correcta descodificación.

CENTRADO RGB

Al conectar una fuente de señales RGB, como una "PlayStation", puede que sea necesario ajustar el centrado horizontal de la imagen. En este caso, puede ajustarla utilizando la opción de "Centrado RGB" dentro del menú "Configuración detallada".

Para ello: mientras esté viendo una señal de entrada RGB seleccione la opción "Centrado RGB", y pulse. ▲ continuación pulse o para ajustar el centrado de la imagen entre -10 y +10.

ROTACION IMAGEN

Debido al magnetismo terrestre, es posible que la imagen aparezca inclinada. En este caso, puede reajustarla utilizando la opción de "Rotación Imagen" dentro del menú "Configuración Detallada".

Para ello: tras seleccionar la opción, pulse . ◆ continuación pulse o para ajustar la inclinación de la imagen entre -5 y +5. Finalmente, pulse OK para memorizarlo.

Teletexto

Teletexto es un servicio de información que transmiten la mayoría de las emisoras de revisión. La página de índice del servicio de teletexto (página 100 por lo general)

proporciona información sobre cómo utilizar este servicio. Para operar dentro del teletexto, utilice los botones del mando a distancia tal y como se indica en esta página.

Asegúrese de utilizar un canal de televisión con una señal fuerte, pues de lo contrario, drían producirse errores de teletexto.

Entrar en el servicio de Teletexto:

Tras seleccionar el canal (emisora de televisión) que transmita el servicio de teletexto que desee ver, pulse

Seleccionar una página de Teletexto:

Introduzca los tres dígitos del número de página que desee ver, utilizando los botones numéricos del mando a distancia.

• Si se equivoca, introduzca tres dígitos cualesquiera y, a continuación, vuelva a introducir el número de pagina correcto.
• Si el contador de páginas no se detiene, es porque la página requerida no está disponible. En ese caso, introduzca otro número de página.

Seleccionar la página siguiente o anterior:

Pulse PROG + ( )PROG - ().

Superponer teletexto con la imagen de televisión:

Mientras esté viendo teletexto, pulse Púlselo de nuevo para salir del modo de teletexto.

Retener una página:

Algunas páginas de teletexto contienen subpáginas que van rotando automáticamente. Para retener una subpágina, pulse /→Púlsé o de nuevo para cancelar la retención.

Visualizar una información oculta (p. ej.: soluciones de adivinanzas):

Pulse 🏠 Púselo de nuevo para volver a ocultar la información.

Salir del servicio de teletexto:

Pulse □

Fastext

El servicio Fastext permite acceder a las páginas de teletexto mediante la pulsación de un solo botón.

Estando dentro del servicio de teletexto y en caso de que se emitan señales de Fastext, en la parte inferior de la pantalla aparece un menú de códigos de color que le permite acceder directamente a una página. Para ello, pulse el botón de color correspondiente (rojo, verde, amarillo o azul) del mando a distancia.

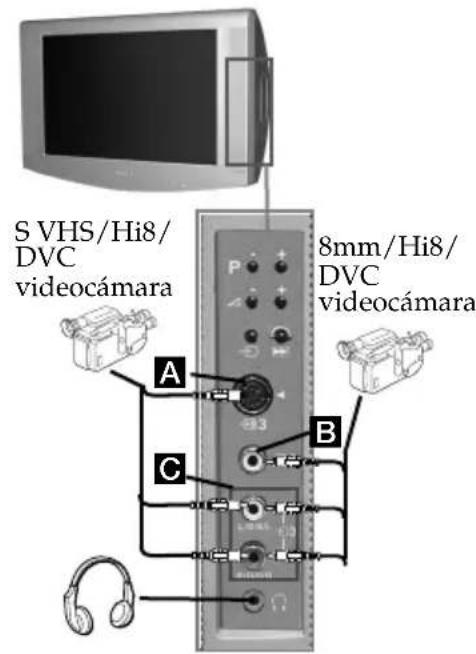

Conexión de equipos opcionales

Es posible conectar al televisor una amplia gama de equipos opcionales tal y como se estra a continuación. (Los cables de conexión no se suministran).

Al conectar los auriculares, los altavoces del televisor se desconectarán automáticamente.

Descodificador

* "PlayStation" es un producto de Sony Computer Entertainment, Inc.

* "PlayStation" es una marca registrada de Sony Computer Entertainment, Inc.

Para evitar distorsiones de imagen, no conecte equipos a los conectores A y B simultáneamente.

Conexión de un vídeo:

Para conectar un vídeo, consulte el capítulo “Conexión de la antena y del vídeo”. Le aconsejamos que conecte el vídeo utilizando un cable de Euroconector. Si no utiliza este cable, tendrá que sintonizar manualmente el canal de la señal de vídeo mediante el menú de “Sintonía Manual” (para ello, consulte el apartado a) de la página 13). Consulte también el manual de instrucciones de su vídeo para ver cómo conseguir el canal de la señal de vídeo.

Conexión de un vídeo que disponga de Smartlink:

Smartlink es un enlace entre el televisor y un equipo de vídeo que permite una transferencia directa de ciertas informaciones. Si precisa más información sobre Smartlink, consulte el manual de instrucciones de su equipo de vídeo.

Si utiliza un vídeo que disponga de Smartlink, utilice un cable de Euroconector y conéctelo al Euroconector 2/→S F.

Si tiene conectado un descodificador al euroconector 2/→s o a un vídeo conectado a dicho euroconector:

Seleccione la opción de "Sintonía Manual" dentro del menú "Configuración" y tras seleccionar la opción "Descodificador**", seleccione "Sí" (utilizando o) para cada canal codificado.

**Esta opción sólo aparecerá dependiendo del país que haya seleccionado en el menú "Idioma/País".

continúa...

Conexión de un equipo de audio externo:

Si desea disfrutar del sonido del televisor a través de los altavoces de su equipo de música, conecte el equipo a la salida de audio E y, a través del sistema de menús, seleccione "Ajuste del Sonido". A continuación, entre en la opción "Ajuste detallado" y seleccione "No" en "Altavoces TV".

El volumen de los altavoces externos puede ser modificado a través de los botones de ajuste del volumen del mando a distancia del televisor. También puede modificar el nivel de agudos y graves a través del menú “Ajuste del Sonido”.

También puede disfrutar del efecto de sonido "Dolby Virtual" a través de su equipo de música:

Para ello, coloque los altavoces de su equipo de música a ambos lados del televisor manteniendo unos 50 cm de distancia aproximadamente entre el televisor y cada altavoz.

Una vez colocados los altavoces, mediante el sistema de menús, seleccione el menú “Ajuste del Sonido”, elija “Ajuste Detallado” y seleccione “Dolby Virtual” en posición “Sí”.

Posición óptima para el usuario

Manejo de los equipos opcionales

1 Conecte el equipo opcional al conector adecuado del televisor tal y como se indica arriba.
2 Encienda el equipo conectado.
3 Para ver la imagen del equipo conectado, pulse repetidamente el botón hasta que aparezca en la pantalla el símbolo correcto de entrada.

Símbolo Señales de entrada

1 • Señal de entrada de audio/vídeo mediante el Euroconector D

- Señal de entrada RGB mediante el Euroconector D. Este símbolo sólo aparece si ha conectado una entrada RGB.

2 • Señal de entrada de audio / vídeo mediante el Euroconector F.
→S 2 • Señal de entrada de S vídeo mediante el Euroconector F.
3 • Señal de entrada de vídeo a través del conector RCA B y señal de entrada de audio a través de C.
3 • Señal de entrada S Vídeo mediante el conector de S Vídeo A y señal de entrada de audio mediante C.

4 Para recuperar la imagen normal de televisión, pulse el botón del mando a distancia.

Conexión de equipos Mono

Conecte el cable de audio al conector L/G/S/I situado en la parte delantera del TV y seleccione la señal de entrada 3-0 3, sig siendo las instrucciones arriba indicadas.

Después, siguiendo las instrucciones del capítulo "Ajuste del Sonido", seleccione "Sonido Dual" en la posición "A".

Configuración del mando a distancia para un DVD o un vídeo

Este mando a distancia está preparado para controlar no sólo las funciones de este televisor Sony, sino también las funciones básicas de su DVD Sony y de la mayoría de vídeos Sony sin la necesidad de configurar el mando a distancia. Para controlar otras marcas de DVD y vídeos, así como algunos vídeos Sony, tendrá que configurar este mando a distancia antes de utilizarlo por primera vez. Para ello, realice los siguientes pasos:

- Antes de empezar, busque el código de tres dígitos según la marca de su DVD o Vídeo (ver la tabla de abajo). En las marcas en que aparece más de un código, introduzca el primero de ellos.

- Sony se esforzará en actualizar los códigos según los cambios del mercado. Encontrará la tabla de códigos actualizada en la bolsa que contiene el mando a distancia.

1 Pulse repetidamente el botón de Selector de Equipo del mando a distancia hasta que la luz verde aparezca en la posición deseada, DVD o VCR (para el vídeo).

Si el Selector de Equipo está en posición TV, no podrá memorizar ningún código.

2 Mientras el indicador de color verde esté iluminado en la posición deseada, pulse el botón de color amarillo del mando a distancia durante aproximadamente unos 6 segundos, hasta que el indicador de color verde empiece a parpadear.

3 Mientras el indicador de color verde esté parpadeando, introduzca mediante los botones numéricos del mando a distancia el código de tres dígitos de acuerdo con el equipo que va a utilizar.

Si el código que ha introducido existe, se iluminarán los tres indicadores de color verde momentáneamente. En caso contrario, repita los pasos anteriores.

4 Encienda el equipo que desea usar y compruebe que puede controlar las principales funciones con el mando a distancia del televisor.

- Si el equipo no funciona o algunas funciones fallan, repita todos los pasos anteriores, y cerciórese que introduce el código correcto o en caso que exista más de un código, pruebe con el siguiente y así sucesivamente hasta que encuentre el código correcto.

- Los códigos memorizados se perderán si el cambio de las pilas agotadas no se efectúa en menos de un minuto. En ese caso, vuelva a repetir todos los pasos anteriores. En la parte interior de la tapa de las pilas, hay una etiqueta donde puede escribir el código.

- No todas las marcas ni todos los modelos de una marca están contemplados.

Listado según marcas de Vídeo Listado según marcas de DVD

Marca	Código	Marca	Código
SONY (VHS) 301, 302, 303, 308, 309 SONY 001
SONY (BETA) 303, 307, 310 AIWA 021
SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002
AIWA 325, 331, 351 GRUNDIG 009, 028, 023, 024, 016, 003
AKAI 326, 329, 330 HITACHI		025, 026, 015, 004
DAEWOO	342, 343		JVC	006, 017
GRUNDIG	358, 355, 360, 361, 320, 351		KENWOOD	008
HITACHI	327, 333, 334 LG	015, 014
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349 MATSUI	013, 016	LOEWE	009, 028, 023, 024, 016, 003
LG	332, 338		ONKYO	022
LOEWE	358, 355, 360, 361, 320, 351		PANASONIC	018, 027, 020, 002
MATSUI	356, 357		PHILIPS 009, 028,	023, 024, 016, 003
ORION	328		PIONEER	004
PANASONIC	321, 323		SAMSUNG	011, 014
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359		SANYO	007
SAMSUNG	339, 340, 341, 345		SHARP	019, 027
SANYO	335, 336		THOMSON 012
SHARP	324		TOSHIBA	003
THOMSON	319, 350		YAMAHA	018, 027, 020, 002
TOSHIBA	337

Especificaciones

El sistema de recepción de señales de estos televisores, cumplen la normativa requerida por la ley española del Real Decreto 1160/89.

Sistema de TV:

Dependiendo del país que haya seleccionado: B/G/H, D/K.

Sistema de color:

PAL, SECAM NTSC 3.58, 4.43 (sólo entrada de vídeo)

Cobertura de canales:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Tubo de imagen:

Pantalla Plana FD Trinitron WIDE

• KV-28LS35E: 28" (aprox. 71 cm. medida diagonalmente)
• KV-32LS35E: 32" (aprox. 82 cm. medida diagonalmente)

Terminales posteriores:

→1/ Euroconector de 21 pins (norma CENELEC) incluidas entrada de audio/vídeo, entrada RGB, salida de audio/vídeo.

2/→S Euroconector de 21 pins (norma (SMARTLINK) CENELEC) incluidas entrada de audio / vídeo, entrada de vídeo S, salida de audio / vídeo seleccionable y conexión Smartlink.

Salidas de audio (izq./der.) – conectores RCA.

Terminales frontales:

→S3 entrada S vídeo - 4 pin DIN
→3 entrada de vídeo – conector RCA
- 3 entrada de audio – conectores RCA
Ω toma para auriculares

Salida de sonido:

2 x 14 W (potencia musical) 2 x 7 W (RMS)

Woofer:

20 W (potencia musical) 10 W (RMS)

Consumo de energía:

Consumo de energía en modo de desconexión temporal (standby): 0,54 W

Dimensiones (an x al x prf):

KV-28LS35E: Aprox. 806 x 497 x 540 mm. KV-32LS35E: Aprox. 891 x 564 x 584 mm.

Peso:

KV-28LS35E: Aprox. 43 Kg. KV-32LS35E: Aprox. 60,5 Kg.

Accesorios suministrados:

1 mando a distancia RM-932. 2 Pilas de norma IEC.

Otras características:

• Teletexto, Fastext, TOPtext.
• Desconexión automática.
• Smartlink (comunicación directa entre el televisor y un equipo de vídeo compatible. Para más información sobre Smartlink, consulte el manual de instrucciones de su equipo de vídeo).
• Detección automática del sistema de televisión.
• Dolby Virtual.
• Formato automático de la imagen.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Solución de problemas

A continuación se ofrecen algunas soluciones sencillas para resolver problemas lacionados con la imagen y el sonido.

Problema	Solución
Ausencia de imagen (la pantalla aparece oscura) y sin sonido.	Compruebe la conexión de la antena.Enchufe el televisor y pulse el botón de la parte frontal del aparato.Si el indicador del televisor está encendido, pulse el botón del mando a distancia.
La imagen es deficiente o inexistente pero la calidad de sonido es buena.	Mediante el sistema de menús, entre en el menú de “Ajuste de la Imagen” y seleccione “Preestablecido” para recuperar los ajustes de fábrica.
Ausencia de imagen o del menú de información del equipo opcional conectado al Euroconector de la parte posterior del televisor.	Asegúrese que ha encendido el equipo opcional y pulse varias veces el botón del mando a distancia hasta que el símbolo de entrada correcto aparezca en la pantalla.
Buena calidad de imagen pero no hay sonido.	Pulse el botón del mando a distancia.Compruebe que la opción “Altavoces TV” dentro del menú “Ajuste del sonido” esté seleccionada en la posición “Sí”.Compruebe que los auriculares están desconectados.
Los programas en color no se ven en color.	Mediante el sistema de menús, entre en el menú de “Ajuste de la Imagen” y seleccione “Preestablecido” para recuperar los ajustes de fábrica.
La imagen aparece distorsionada al cambiar de programa o al seleccionar el teletexto.	Apague el equipo conectado al Euroconector de 21 pins de la parte posterior del televisor.
Caracteres erróneos en las páginas de teletexto.	Mediante el sistema de menús, seleccione la opción “Idioma/ País” y seleccione el país en el cual está operando el televisor.
La imagen aparece inclinada.	Mediante el sistema de menús, seleccione la opción “Rotación Imagen” dentro del menú de “Configuración Detallada” y corrija la inclinación.
Imagen con ruido.	Mediante el sistema de menús, seleccione la opción “AFT” dentro del menú de “Sintonía Manual” y ajuste la sintonización manualmente para obtener una mejor recepción de la imagen.Mediante el sistema de menús, seleccione la opción “Reducción de Ruido” dentro del menú de “Configuración Detallada” y seleccione “Auto” para atenuar el ruido de imagen.
La imagen no se descodifica correctamente o es inestable al ver un canal codificado através de un descodificador conectado al Euroconector 2/3.	Mediante el sistema de menús, entre en el menú “Configuración”. A continuación, entre en la opción “Configuración detallada” y seleccione la “Salida AV2” en “TV”.
El mando a distancia no funciona.	Compruebe que el botón de Selector de Equipo del mando a distancia esté en la posición adecuada según el equipo que quiera controlar (DVD, TV o VCR para el vídeo).Si no puede controlar con el mando a distancia el DVD o el Vídeo, aunque el botón de Selector de Equipo esté en la posición correcta, vuelva a introducir el código necesario tal y como se explica en el capítulo “Configuración del mando a distancia para un DVD o un Vídeo” de este manual de instrucciones.Cambie las pilas.
El indicador de desconexión temporal (standby) del televisor parpadea.	Póngase en contacto con el servicio técnico de Sony más cercano.

En caso de averías, haga que personal especializado examine el televisor. No abra nunca el aparato.

Introdução

Para números de programa de dois dígitos, pressione o segundo dígito durante um tempo inferior a 2,5 segundos.

O televisor está pronto a funcionar.

Uso de equipamentos opcionais

→S3 entrada de S-vídeo – DIN de 4 pinos
→3 entrada de vídeo – tomada RCA
- 3 entrada de áudio – tomadas RCA

tomada para auscultadores

Saída de som:

Outras características:

Papel Ecológico – Isento de cloro
