NK36M5070CS - Exaustor de cozinha SAMSUNG - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho NK36M5070CS SAMSUNG em formato PDF.
| Marca | Samsung |
| Modelo | NK36M5070CS |
| Tipo de produto | Coifa aspirante |
| Largura | 90 cm |
| Alimentação elétrica | 220-240 V ~ 50 Hz |
| Potência do motor | Não especificada |
| Iluminação | LED integrado |
| Número de velocidades | 4 (incluindo Boost temporizado 5 min) |
| Timer | Sim, desligamento programado |
| Filtro de gordura | Metálico, lavável na máquina de lavar louça |
| Filtro de carvão | Opcional, para versão recirculação |
| Indicador de saturação dos filtros | Sim, piscar do LED |
| Manutenção filtro de gordura | Mensalmente |
| Manutenção filtro de carvão | A cada 2 meses (limpeza) ou substituição a cada 3-4 anos |
| Distância mínima de instalação | 50 cm (elétrico) / 65 cm (gás ou misto) |
| Diâmetro de exaustão | Igual ao flange de conexão (não fornecido) |
| Peso | Não especificado |
| Classe de eficiência energética | Não especificada |
| Conformidade | Diretiva REEE 2012/19/EC |
Perguntas frequentes - NK36M5070CS SAMSUNG
Perguntas dos utilizadores sobre NK36M5070CS SAMSUNG
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual NK36M5070CS - SAMSUNG e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. NK36M5070CS da marca SAMSUNG.
MANUAL DE UTILIZADOR NK36M5070CS SAMSUNG

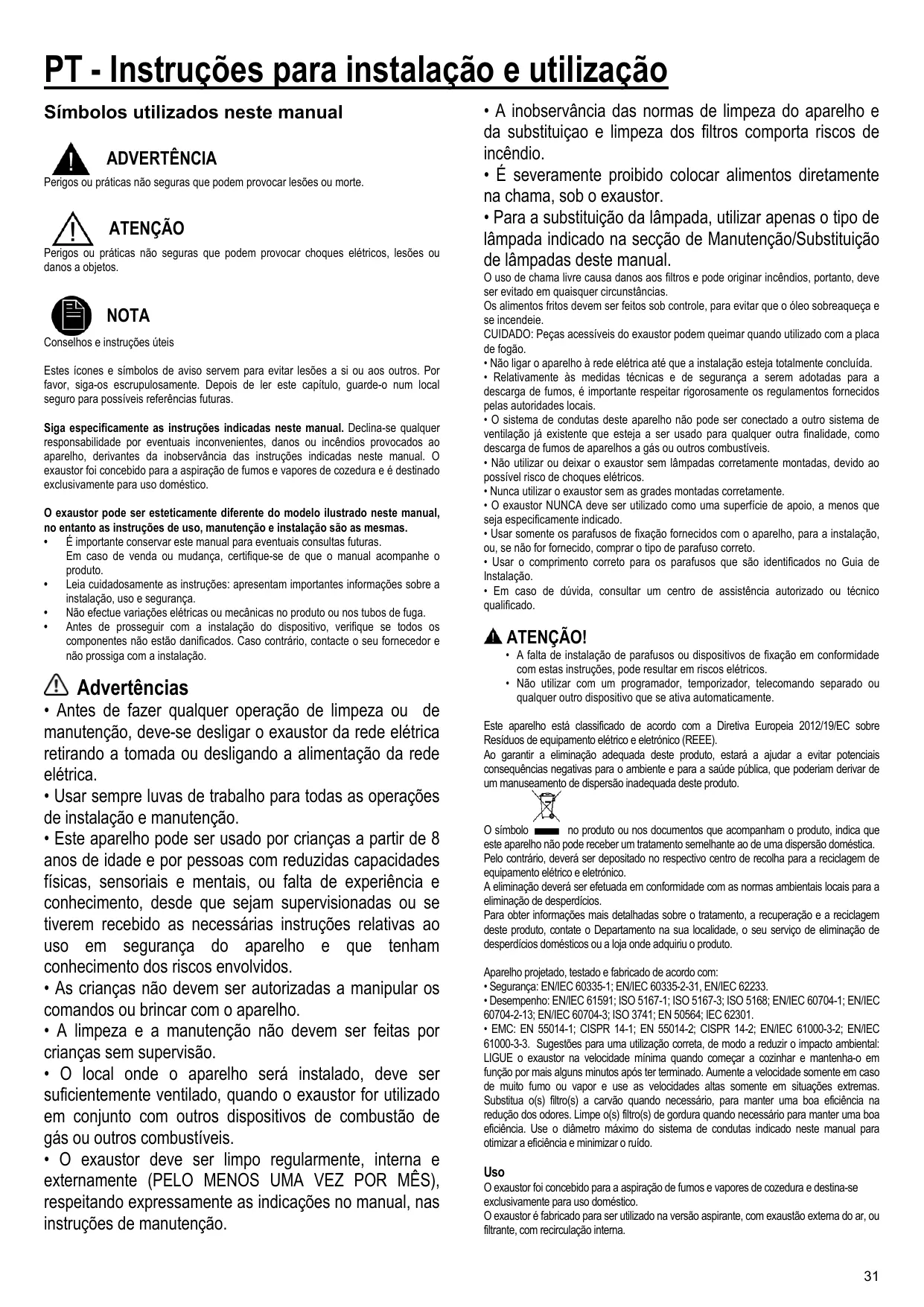

PT - Instruções para instalação e'utilização
Símbolos realizados nestemanual
ADVERTÉNCIA
Perigos ou prácticas não seguras que podem provocar lesões ou morte.
ATENÇÃO
Perigos ou prácticas não seguras que podem provocar choques electricos, lesões ou danos a objetos.
NOTA
Conselhos e instruções úteis
Estes icones e sintolos de avis servem para fazer lesoes a si ou acos outros. Por favor, siga-os esrupulosamente. Depois de ler este capitulo, guarde-o num local seguro para possiveis referenciauras.
Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadepor eventuais inconvenrientes,danos ou incéndios provocados ao aparelho,derivantes da inobservência das instruções indicadas neste manual.O exaustor foi concebido para a aspiração de fumes e vapores de cozedura e é destinado exclusivamente para uso dométrico.
O exaustor pode ser esteticamente差别do modelo ilustrado ntheste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.
- É importante conservar este manual para eventuels consultas futuras. Em caso de vendu ou mudança, certifique-se de que omanual acompanhe o produits.
Leia cuidadosamente as instruções: aparecer只需要as informações sobre a instalacao, uso e segurar. - Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
- Antes de prosseguir com a instalação do disposito, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.
Advertências
- Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elétrica retrindo a tomada ou desligando a alimentacao da rede eletrica.
- Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
- Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conhecimiento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurará do aparecido e que tenham acontecimiento dos riscos envolvidos.
- As crianças não devem ser autorizadas a Manipular os comandos ou brincar com o aparecido.
- A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
- O local ond e o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes emikonjto comoutsdispositivosde combustao de gás ou outros combustíveis.
-
O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
-
A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incério.
- É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
- Para a substituição da lâmpada, utilizes aspas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, delve ser évitado em quaisquer circunstancias.
Os alimentos fritos devem ser feitos sob controle, para evitar que o oleo sobreaqueça e se incendeie.
CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a placar de fogão.
- Não ligar o aparecido à rede electrica às vezes que a instalação está para ser totalmente conclusão.
- Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
- O Sistema de conduitas这是我 preferou ser connectado a outras sistemas de ventilação não é existente. Eu estou me quero dar a melhor do meu estado, como me esqueço comigo.
- Não utilizes ou除去 o exaustor sem lampadas corretamente montadas, devo ao possivel risco de choques eletricos.
- Nunca utilizes o exaustor sem as grades montadas corretamente.
- O exhaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
- Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não fornécio, comprar o tipo de parafuso correto.
- Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.
- Em caso de duvida, consulutar um centro de assistência autorizada ou专业技术 qualificado.
ATENCAO!
- A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolyticos.
- Não utilizes com um programador, temporizador, telecomando分开ou qualquer除外 dispositivo que se ativa automaticamente.
Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).
Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potencias consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.
O*simbolo no produits ou nos documents que acompanham o produit, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersao domestica. Pelo contrario,deferar ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.
A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de despercimentos.
Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem de este produits, contate o Departamento na sua localidade, o seu service de eliminacao deespercidos domesticos ou a loja onde adquiriu o produits.
Aparelho projetado, testado e fabricado de acordo com:
- Seguranca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minimma quando começar a cozinhar e mantenha-o em funcao por mais algunos instantos antes terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvao quando necessario, para manter uma boa eficencia na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficencia. Use o diametro maior doSYSTEMA de conduitas indicado neste manual para optimizar a eficencia e minimizar o ruido.
Uso
O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destino-se exclusivamente para uso dométrico.
O exaustor é fabricado para ser'utilizzato na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.
Os vapore são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.
ATENÇAO!
O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.
ATENÇAÖ!
Se o exaustor vier equipado com filtros de carvão ativo, estesdeerao ser retirados.
Conectar o exaustor ao tubos e orificios de descarga da parede com diametro
equivalente a saida de ar (falange de uniao).
O uso de tubos ou orificios de descarga de parede com diametro inferior, pode
provocar a diminuicao da performance de aspiracao e um drastico aumento do ruido.
Nao nos responsabilizamos a este respeito.
Utilizar um tubo conductor com comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número posível de curvas (ângulo máximo da curva: 90^ ).
! Evitar alteracoes drásticas da segao do tubo (diametro).
Versão filtrante
O ar aspirado sera desengordurado e desodorizado antes de ser recanalizo de volta para o ambiente.
Para usar o exaustor esta versão é necessario instalar umsystema de filtragem adicondional a base de carvãoativado.
Instalacao
A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolyticos e 65cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás específarem uma distência maior, deve-se levar em conta esta指示ação.
Conexão eletrica
A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessivel, mesmo deposita da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona accesivel, mesmo deposita da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completenessa rede nas condições da categoria de sobretensão I1I, de acordo com as regras de instalação.
ATENÇAO!
Antes de conectar novamente o circuito do exaustor com a alimentacao eletrica, verificar o seu functiimento, e verificar se o cabo de rede está montado corretamente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao服务于 assistência Tecnica.
Montagem
Antes de.iniciar a instalacao:
- Verficar que o produits adquirido tem as dimensoes adequadas para a area escolhida de instalacao.
- Tirar o/s filtro/s de carvão"Ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s devem ser remontado/s somente caso se desejo utilizez o exaustor na versão filtrante.
- Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafudos (), garantias () etc.). Caso Hajá, tirar e conservar.
O exaustor é fornecido combuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um专业技术e qualificacao faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.
Nota: As partes indicadas com o símbolo " (*) " são acessórios.optionais fornecidos apenas em algunos modelos ou optionais não fornecidos, que podem ser comprados.
Manutenção
Limpeza
Para a limpeza, utilizar um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ÁLCOOL!
Para todas as operações de manutenção,'utilizar luvas de trabalho.
Filtro antigordura
Fig. 14-32
Capta as particulas de gordura provenrientes da cozedura.
O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos.
O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas
temperatas e com ciclo breve.
O filtró metalico para a gordura pode perdcer cor com as lavagens naquina da louça, mas suas caractéricas de filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.
Filtro de carvão activo (so para a versão filtrante)
Fig. 31
Retém os odeores desagradáveis produzidos durante a preparação de alimentos.
O FILTER de carvão pode ser lavado de dois em dois mezes (ou quando o Sistema de indentação da saturação dos filtros - se precedo no Modelo que possui - indicar esta necessidade) em água quente e detergentes adequados ou na区内a lavamou a 65^ para a lavagem em区内a, utilize o ciclo completeness sem colocar outra loica na区内a).
Tire a agua em excesso tendo cuidado para não estragar o FILTER. Em seguida, tire o pano posto no interior da estrutura de plácico e deixe-o secar definitivamente noorno durante 10关键时刻 a 100^ .
Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.
Remova o chassis de suporte do filtro girando as botões (g) que o fixam à chaméne, a 90^ .
Coloque o pano (i) de carvão no interior da estrutura (h) e reinstale o Conjunto no local correspondente (j).
É possévil'utilizar um FILTER de carvão activado de tipo tradicional, não lavável nem regeneravel, que precisa ser substituído cada 3-4 vezes.
O chassis e o elemento do filtro de carva activado sao soldados juntos, portanto, o eventual chassis fornecido com a chaminé nao deve ser utilizado.
Para usar o FILTER, é necessário inserti-lo no seu compartmento, fixando-o ao aperture os seu mecanismos.
Compra do filtrlo de carbono
O FILTER de carbonosolepoderadquirido nowebsite do Servico de AssistanceounosCentrosdeAssistenciaSamsung.Consultarasinformacoesreferidasnaulta pageastemanual.
Substituição das lampadas
O exaustor é fornecido com umsystema de iluminação baseado na Tecnologia LED.
Os LED garantem uma iluminação melhor e uma)duração de até 10 vezes maior que as lampadas tradicionais e economizam 90% de energiaétrica.
Para substituir, contatar o service de assistencia的技术ica.
Funcimiento

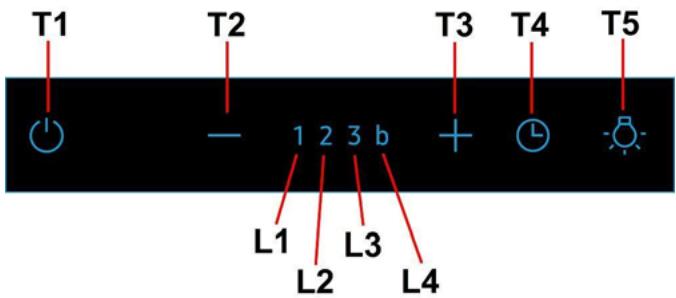

T1. ON/OFF Motor de aspiração:
Com o exaustor ligado a qualquer velocidade, pressionar o botao T1 e o exaustor desliga-se.
Com o exaustor desligado (OFF) pressionar a tecla T1 e o exaustor acende-se à velocidade 1.
T2. Diminuição da velocidade
Pressionar a tecla "T2" para se diminuir a velocidade, da velocidade 4 (Boost) à velocidade 1.
T3. Aumento da velocidade
Pressionando o botão (exaustor em estado ON), a velocidade do motor aumenta da velocidade 1 para a velocidade Boost (temporizada).
Velocida 1 LED L1
Velocida 2 LED L2
Velocidae 3 LED L3
Boost (temporizada) LED L4 intermitente
Nota: A Velocidade 4 (Boost temporizada) permanece em funciona por 5 minutos, depuis disso o exaustor configura automaticamente a velocidade 3.
T4. Temporização da velocidade
A temporização das velocidades é actionada pressionando a tecla T4. quando a temporização termina, o exaustor des Liga-se.
A temporização é dividida da segunte forma:
Velocidae 1 - 20 Minutes (LED L1)
Velocidae 2 - 15 Minutes (LED L2)
Velocidae 3 - 10 minutos (LED L3)
Durante o funciona temporizzato, pressionando a tecla T2 o exaustor sai da funcao temporizada e diminui a velocidade.
Pressionando a tecla T3 o exaustor sai da funcao temporizada e aumenta a velocidade.
Pressionando a tecla T4 o exaustor sai da funcao temporizada mantendo a velocidade configurada.
T5. ON/OFF Luzes
Controlo e configuração do aviso deaturação dos filtros:
Quando surge este avis, executar a manutenção do FILTER de gorduras.
Para restaurar este aviso, manter pressionada a tecla T1 por 3^n . (exaustor em estado ON).
O LED L1 para de piscar e o exautor desliga-se (OFF).
Aviso de FILTER de carvão
Apos 160 horas de funciona, o LED L2 pisca.
Quando surge este avis, executar a manutenção do FILTER de carão.
Para restaurar este aviso, manter pressionada a tecla T1 por 3^n . (exaustor em estado ON).
O LED L2 para de piscar e o exautor desliga-se (OFF).
Em caso de征求意见 simultaneo de ambos os filtros, os LEDs L1 e L2 piscam alternadamente.
O reset é feito efetuando 2 vezes o procedimento acima descririto.
A primaíve vez restaura o avis do filtro de carvão, e a segunda restaura o avis do filtró de gorduras.
Na modalidade padrão, o征求意见 do filtró de carvalho não está ativo.
Caso se utilizes o exaustor na versão filtrante, é necessário activar oviso de FILTER de carvão.
Ativação do征求意见 de filtró de carvão:
Colocar o exaustor em modo OFF e manter pressionada a tecla T2+T3 por 3 segundos.
Assim que for pressionada a tecla o LED L1 piscará por 1 segundo.
Os LEDs L1 e L2 piscam às emissão de um "BEEP", confirmando a ativação; o exhaustor regressa ao modo OFF.
Desativação do avis de FILTER de carvão:
Colocar o exaustor em modo OFF e manter pressionada a tecla T2+T3 por 3 segundos.
Assim que for pressionada a tecla o LED L1+L2 piscará por 1 segundo.
O LED L1 piscá até à emissão de um "BEEP", confirmando a ativação; o exaustor regressao ao modo OFF.
