NK36M5070CS - Afzuigkap SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Merk	Samsung
Model	NK36M5070CS
Producttype	Afzuigkap
Breedte	90 cm
Elektrische voeding	220-240 V ~ 50 Hz
Motorvermogen	Niet gespecificeerd
Verlichting	Geïntegreerde LED
Aantal snelheden	4 (inclusief Boost timer 5 min)
Timer	Ja, uitgestelde uitschakeling
Vetfilter	Metalen, vaatwasserbestendig
Koolstoffilter	Optioneel, voor recirculatieversie
Indicatie filterverzadiging	Ja, LED-knipperen
Onderhoud vetfilter	Maandelijks
Onderhoud koolstoffilter	Om de 2 maanden (reiniging) of vervanging om de 3-4 jaar
Minimale installatieafstand	50 cm (elektrisch) / 65 cm (gas of gemengd)
Afvoerdiameter	Gelijk aan de aansluitflens (niet meegeleverd)
Gewicht	Niet gespecificeerd
Energie-efficiëntieklasse	Niet gespecificeerd
Conformiteit	WEEE-richtlijn 2012/19/EG

Veelgestelde vragen - NK36M5070CS SAMSUNG

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand tussen het kookoppervlak en het laagste punt van de afzuigkap is 50 cm voor elektrische fornuizen en 65 cm voor gas- of mengfornuizen. Als de handleiding van het fornuis een grotere afstand aangeeft, volg dan die.

Hoe reinig ik het vetfilter?

Het metalen vetfilter moet minstens eenmaal per maand worden gereinigd. U kunt het met de hand wassen met een mild reinigingsmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Verkleuring kan optreden zonder de prestaties te beïnvloeden.

Hoe activeer ik de indicator van het koolstoffilter?

Zet de afzuigkap in de UIT-stand, houd vervolgens de toetsen T2 en T3 tegelijkertijd 3 seconden ingedrukt. LED L1 knippert, daarna knipperen L1 en L2 tot een bevestigingspiep. De afzuigkap schakelt terug naar UIT.

Wat moet ik doen als LED L1 knippert?

LED L1 knippert na 40 bedrijfsuren om aan te geven dat het vetfilter gereinigd moet worden. Na reiniging reset u door toets T1 3 seconden ingedrukt te houden (afzuigkap aan). De LED gaat uit en de afzuigkap stopt.

Hoe gebruik ik de uitschakeltimer?

Druk op toets T4 om de timer te activeren. De afzuigkap schakelt automatisch uit na 5 minuten (als u in Boost-snelheid bent) of na de geprogrammeerde tijd. U kunt de timermodus verlaten door op T2, T3 of T4 te drukken.

Kan ik de lampen zelf vervangen?

De afzuigkap maakt gebruik van een geïntegreerd LED-verlichtingssysteem. Neem bij defect contact op met de technische ondersteuningsdienst voor vervanging. Probeer het niet zelf te doen.

Kan de afzuigkap in recirculatiemodus werken?

Ja, als u een actief koolstoffilter installeert (optioneel). In dat geval wordt de lucht ontvet en ontgeurd voordat deze terug de kamer in wordt geblazen. Activeer de indicator van het koolstoffilter zoals aangegeven.

Wat is de functie van toets T4?

Toets T4 activeert de timer om de afzuigkap na een vertraging uit te schakelen. Het dient ook om de timermodus te verlaten en de geprogrammeerde snelheid te behouden.

Hoe reset ik de indicatoren voor filterverzadiging?

Om de indicatoren te resetten, houd toets T1 3 seconden ingedrukt (afzuigkap aan). Als beide indicatoren knipperen (L1 en L2 afwisselend), herhaal de handeling twee keer: eerst voor het koolstoffilter, daarna voor het vetfilter.

Wat te doen bij storing?

Controleer eerst de stroomvoorziening en de filters. Als het probleem aanhoudt, raadpleeg een erkend servicecentrum. Demonteer het apparaat niet zelf.

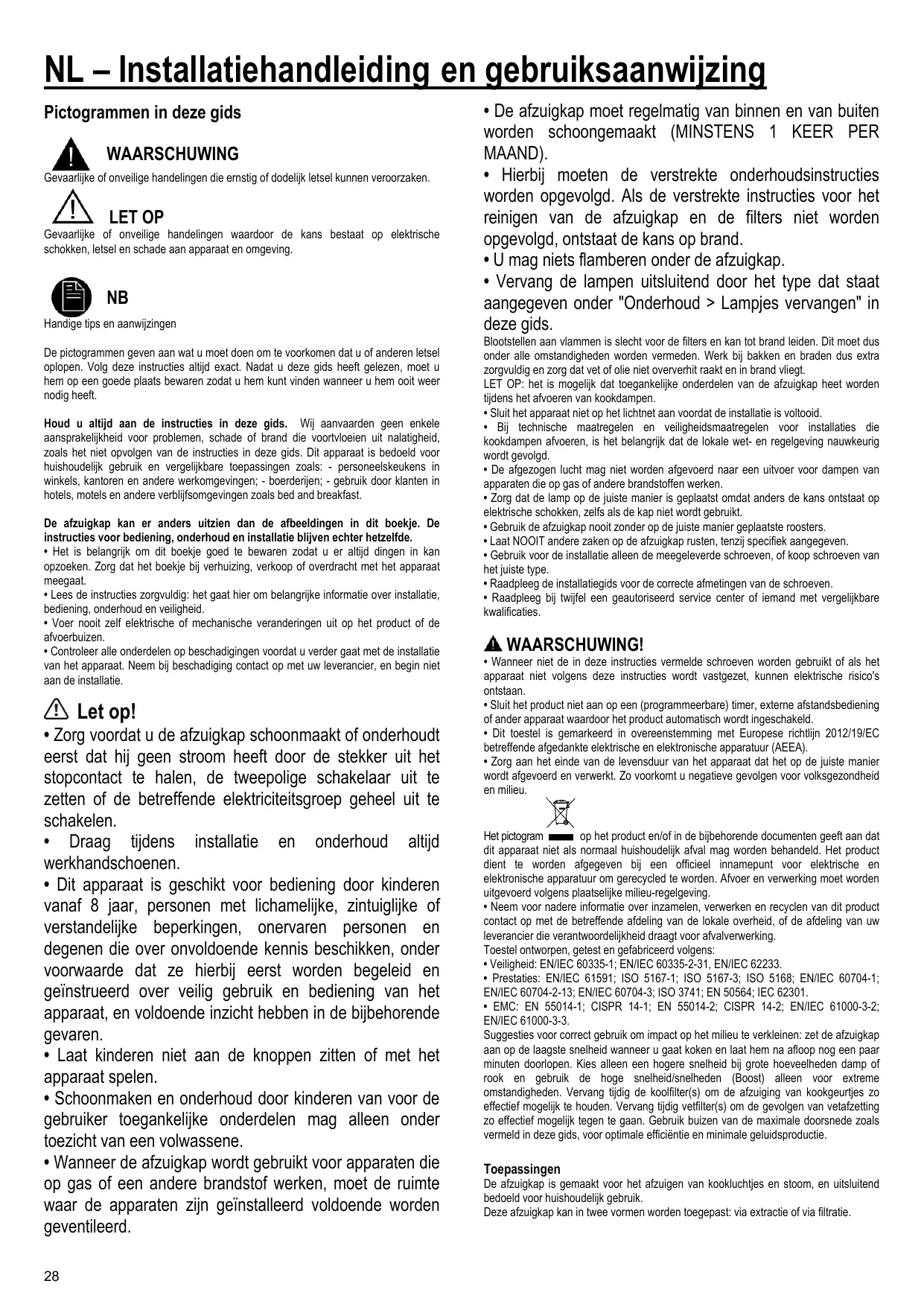

GEBRUIKSAANWIJZING NK36M5070CS SAMSUNG

NL – Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaarlijke of onveilige handelingen die ernstig of dodelijk letsel konnen veroorzaken.

LET OP

Gevaarlijke of onveilige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen

De pictogrammen gehen aan wat u moet doeon om te voorkomen dat u of anderen letsel oplopen. Volg deze instructies altijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaat Bewaren zodat u hem kunt vinden wanner u hem ooit weeer nodig heeft.

Houd u altiijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zDat u er aktijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installment, bediening, onderhoud en verilgheid.
• Voer nooit selbst elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installment van het apparatus. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installment.

Let op!

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of de betreffende elektriciteitsgroep geheeluit te schakelen.

• Draag tijdens installmenten onderhoud algijd werkhandschoenen.

• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezicht van een volwassene.

• Wanner de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.

• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij要去 de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" in deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglich dat toegankelijkke onderdelen van de afzuiigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltood.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag Niet worden afgevoerd waar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst odomdat anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuiigkap rusten, tenzij specifik eangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentgids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wonneer nicht de in deze instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens deze instructies worden vastbezet, können elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.
• Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
• Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal hauishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwering voort worden uitgevoerd volgensplaatselijke milieu-regelgeving.
- Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.
Toestel ontworpen, getest en gefabriceerd volgens:
Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste slelheid wonneer u gaat koken en LAST hem na afloop nog eenaar这段时间 doorkopen. Kies alleen een hogere slelheid bij grote hoeveelheden damp of rook en gebruik de hoge slelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afuizig van kookgeurtjes zo efectief mogelijk te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnedezoals vermeld in deze gids, voor optimale efficientre en minimale geluidsproductie.

Toepassingen

De afzuigkap is gemaakt voor het afzuiigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik.

Deze afzugkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een speciala hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OP!

De afvoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft.

De afoerbuis要去dezelfde doorsnede hebben als de aansluiting.

LET OP!

Als de afzuigkap is geleverd met een actieve-koolfilter, moet dit worden verwijderd.
Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.
Een doorvoeropening en/of buis met eenkleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.
Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.
- Houd de buis zo kort möglichk.
- Gebruik zo weinig möglich elleboogkoppelingen (maximale hoek hiervan: 90^ ).
- Vermijd grote varieties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en cervolgens weeer teruggeleid waar de betreffende ruimte.
Om de afzuigkap in deze vom te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd

Installatie

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50 cm bij een elektrische kookplaat en 65 cm bij een gaskookplaat of een kookplaat op gas en elektriciteit.

Als in de installmente-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op hetlichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de niedwste regelgeving voldoet en ook na de installmentatie bereikhaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting oplichtnet), of als de stekker na de installmentie Niet更是bereikhaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie I) geheel kan worden losgekoppeld van hetlichtnet.

WAARSCHUWING!

Controller erest of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werking te controlleren.

De afzuigkap worden geleverd met een special netsnoor. Als dit snoer beschadigd is,要去 een nuw exemplaar aanvragen bij de technische Dienst.

Montage

Voordat u met de installment begint:

• Controller of de afmetingen van het aangeschäfte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van每次都 gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratie-vorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzuiigkap zitten (bijv. verpakte schroeven (), garantiebewijs () etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te konnen bevestigen. Uiteraard要去 de gekwalificeerde installmentomteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去 sterk genoeg+zijn om het gewicht van de afzuigkap te konnen honden.

Geen tegels, voegspecie of siliconenkit aanbrengen gegen of onder dit toestel. Alleen opbouwmontage.

NB: De elementen gemarkeeerd met het symbol "@" zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich niet-geleverde onderden die aangekocht要去en worden.

Onderhoud

Reinigen

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeibaar schoonmaakmiddel. GEBRIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen.

Gebruik voor alle onderhoudswerkzaamheden werkhandschoenen.

Vetfilter

Fig. 14-32

Vangt vetdeeltjes opuit de kookdampen.

Het vetfilter要去ijdere maand worden gereinigd met een Niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft(EC)eer geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijdersen.

Koofilter (alleen filtratie-vorm)

Fig. 31

Absorbeert ongewenste kookgeurtjes.

Het kooffilter kanijdere twee maanden (of op bepaalde modellen zodia de verzadigingsindicator dit aangeeft) worden gewassen met heet water en een geschikt reinigismiddel. Wasser is ook möglichk met een vaatwasser op 65^ (selecteer in dat geval een volledig wasprogramma en LAST de vaatwasser verder leeg).

Verwijder overtollig water zonder het filter te verwijderen, haal het matje uit het plastic frame enplaats dit 10 minuten op 100^ in de oven om het volledig te drogen. Vervang het matje na 3aar gebruik of wanner de stof beschadigd is.

Verwijder het filterhouserframe door de knappen (g) waarmee de luchtafvoer aan de afzigkap is bevestigd een kwartslag te draaien.

Plaats het matje (i) met geactiveerde koolstof in frame (h) en zet het geheel terug in behuizing (j).

Ook kan gebruik worden gemaatk van een gewoon koolstofffilter dat Niet wasbaar is en Niet kan worden geregenererd. Dit filter要去 na 3-4 maanden gebruik worden verrangen.

Het filterhouserframe van het koolstofffilter is vastgelast. Een eventuele met de afzuiqkap meegeleverd frame worden dus Niet gebruikt.

Plaats het frame in zijn behuizing en zet het vast door aan de 2 plastic knuppen te draaien.

Koolstofffilter kopen

Het koolstofffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra Samsung. Raadpleeg de informatie op de staat webpage van deze handledling.

Lampjes verrangen

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verranging contact op met de technische dienst.

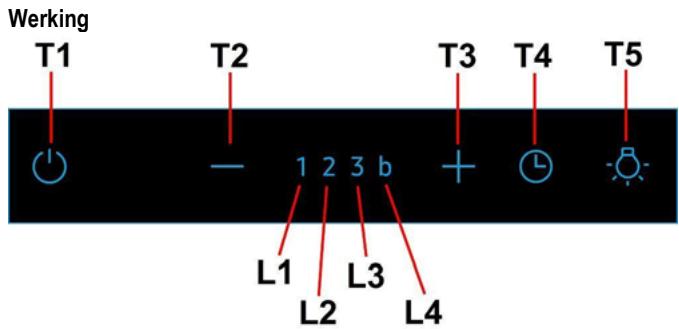

T1. ON/OFF Aanzuigmotor:

Druk, met de kap ingeschakeld op een willekeurige snelheid, op de toets T1: de kap worden uitgeschakeld.

Druk, met de uitgeschakelde kap (OFF), op de toets T1: de kap worden met snelheid 1 ingeschakeld.

T2. Verminding nselheid

Door te drukken op de toets "T2" verkrijgt men de vermindering van de slelheid, van de slelheid 4 (Boost) tot de slelheid 1.

T3. Verhoging snelheid

Door te drukken op de toets (kap in status ON) worden de slelheid van de motor verhoogd, van de slelheid 1 tot de slelheid Boost (getimed).

Snelheid 1 led L1

Snelheid 2 led L2

Snelheid 3 led L3

NB: De snelheid 4 (getimede Boost) blijft actief gedurende 5 minutes, waarna de kap automatisch de snelheid 3 instelt.

T4. Timing snelheden

De timing van de slenheden worden geactiveerd door te drukken op de toets T4, na het verstijken van de timing worden de kap uitgeschakeld.

De timing is als volgt onderverdeeld:

Snelheid 1 - 20 minutes (led L1)

Snelheid 2 - 15 minutes (led L2)

Snelheid 3 - 10 minutes (led L3)

Boost - 5 minuten (led L4 knippert)

Wanner tijdens de getimede werkig gedrukt worden op de toets T2 zal de kap de getimede modus verlaten en de snugheid verminderen.

Wanner gebrukt word op de toets T3 za de kap de getimede modus verlaten en de snelheid verhogen.

Wanner gebrukt word op de toets T4 zal de kap de getimede modus verlaten en de ingestelde snugelheid handhaven.

T5. ON/OFF Verlichting

Controle en configuratie signalering van de verzadiging van de filters:

Signalering vetfilter

Na 40 bedrijfsuren za de led L1 knipperen.

Wanneer deze signalering verschijnt, moet het onderhoud van het vetfilter worden uitgevoerd.

Houd voor het resetten van de signalering de toets T1 gedurende 3" ingedrukt. (kap in status ON).

De led L1 stopt met knipperen en de kap wordtuitgeschakeld (OFF).

Signalering koolstofffilter

Na 160 bedrijsuren zal de led L2 knipperen.

Wanneer deze signalering verschijnt,要去 het onderhoud van het koolstofffilter worden uitgevoerd.

Houd voor het resetten van de signalering de toets T1 gedurende 3" ingedrukt. (kap in status ON).

De led L2 stocht met knipperen en de kap wordtuitgeschakeld (OFF).

Wanner beide filters geleiktijdig gesignaleerd worden, zullen de leds L1 en L2 afwisselevant knipperen.

Voor de reset要去 de hierboven beschreiben procedure 2 staat worden uitgevoerd.

De eerste keer worden de signalering van het koolstofffilter geset, de tweede keer de signalering van het vetfilter.

In de standardmodus is de signalering van het koolstofffilter Niet actief.

Indien men de kap in de filtratie-vorm gebruikt, moet de signalering van het koolstofffilter geactiveerd worden.

Activering signalering koolstoffilter:

Plaats de kap of OFF en houd de toetsen T2+T3 gedurrende 3" ingedrukt.

Na het indrukken van de toets za de led L1 gedurende 1" knipperen.

De leds L1 en L2 knipperen tot het klinken van een "BEEP" die deplaatsgevonden activering bevestigt; de kap gaat terug maar OFF.

Deactivering signalering koolstoffilter:

Plaats de kap of OFF en houd de toetsen T2+T3 gedurrende 3^ ingedrukt.

Na het indrukken van de toets zullen de leds L1+L2 gedurende 1" knipperen.

De led L1 knippert tot het klinken van een "BEEP" die deplaatsgevonden deactivering bevestigt; de kap gaat terug maar OFF.
