Tipo de produto	Controle remoto sem fio para iluminação (pack micro-emissor/receptor)
Marca	EDOBE
Modelo	XDOM PMML
Categoria	Controle remoto
Componentes incluídos	1 micro-emissor EMML, 1 micro-receptor RMML
Alimentação do emissor	Pilha (tipo não especificado, a verificar)
Alimentação do receptor	230 V CA via fase e neutro (rede elétrica)
Potência máx. da luminária	Não especificada (ligar uma única luminária, sem multi-tomadas)
Frequência de rádio	Não especificada (faixa doméstica ebode)
Alcance	Cerca de 30 metros em campo aberto (estimativa)
Funções principais	Ligar/Desligar sem fio, criação de interruptor paralelo (three-way), adição de controles remotos
Programação	Código da casa (A-P) e código da unidade (1-16) por botões do emissor
Indicadores luminosos	Emissor: LED vermelho (desligado) e verde (ligado); receptor: LED verde/laranja
Instalação	Embutir na parede (furo Ø65mm, profundidade 40mm para emissor)
Compatibilidade	Toda a gama doméstica ebode rádio
Manutenção e limpeza	Limpar com um pano macio e seco; não usar produtos abrasivos
Segurança	Desligar a corrente antes da instalação; não abrir; usar conforme
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo utilizador; contactar SAV autorizado

Perguntas frequentes - XDOM PMML EDOBE

Como instalar o micro-emissor EMML?

Faça um furo de diâmetro 65 mm e profundidade 40 mm. Insira a caixa de embutir. Retire a lingueta da pilha, teste os botões (0) e (1). Conecte os cabos ao interruptor, coloque o conjunto estendendo a antena ao máximo.

Como instalar o micro-receptor RMML?

Desligue a corrente no disjuntor. Insira os cabos no borne (fase e neutro necessários). Para uma tomada, preveja 25 mm adicionais de profundidade. Estenda a antena ao máximo.

O que fazer se a iluminação não responder após a instalação?

Verifique se a corrente foi restabelecida, se as conexões estão corretas e se a antena está estendida. Certifique-se de que o código de endereço é idêntico entre emissor e receptor (padrão A1).

Como programar um código diferente para evitar interferências?

No emissor, pressione simultaneamente (1) e (0) até LED laranja. Para o código da casa, pressione (1) (A=1, B=2, ... P=16). Para o código da unidade, repita o passo e pressione (0). O LED pisca laranja 3 vezes para confirmar.

Como associar um receptor a um novo emissor?

Reinicialize o receptor com um clipe de papel (pressão longa em PROG até LED verde, depois laranja). Faça uma pressão curta: LED pisca verde. Pressione uma tecla do emissor: o LED apaga, a memorização é bem-sucedida.

Posso adicionar vários emissores ou controles remotos?

Sim, o receptor pode memorizar quantos emissores e controles remotos forem necessários. Siga o procedimento de programação para cada dispositivo.

Como criar um interruptor paralelo (three-way) com este sistema?

Instale um ou mais micro-emissores adicionais (ver manual). Nenhuma programação é necessária se forem do mesmo pack. Eles controlarão o mesmo receptor.

Qual é o alcance do controle remoto?

O alcance depende dos obstáculos. Em campo aberto, pode atingir cerca de 30 metros. Para otimizar, estenda as antenas ao máximo.

Como manter o micro-emissor e o receptor?

Limpe com um pano macio e seco. Evite umidade, temperaturas extremas e choques. Não abra a caixa.

O que fazer em caso de troca de pilha do emissor?

O código gravado é mantido. Retire a pilha antiga, insira a nova respeitando a polaridade. Teste o funcionamento.

MANUAL DE UTILIZADOR XDOM PMML EDOBE

Para uso cuidado e seguro deste produit, por favor lê cuidadosamente este manual e informação de segurar e segue as instruções. Manipulação técnica do produit ou qualquer mudanças ao produit são proibidas, devoa a segurar e quostões de aprovacao.

Por favor, toma cuidado ao montar o equipamento correctamente - consulta teu guia de utente.

Não abra! Risco deCHOque elétrico. As tensões presentes在此equipamento podem causar risco de vida. Não há peças internas que possem ser reparadas pelo usoário. Toda a manutençao devese ser realizada por我个人 de manutençao qualificado.

Important: o produit deve ser usado de acordo com as instruções neste manual e não é conveniente para outros propósitos.

Evite o segunte: forte desgaste mecânico, alta temperatura, vibraçõesfortes, humididade alta. Por favor, tambem respeita as notas adiconais de seguranca nos various capitulos do guia de utente. Para assegurar ajuste correto por favor, l'o manual e notas de segurancaguidedosamente.

Ejempo: 1 = pulse una vez, 2 = pulse dos veces, 3 = pulse 3 vezes... 16 = Pulse 16 vezes

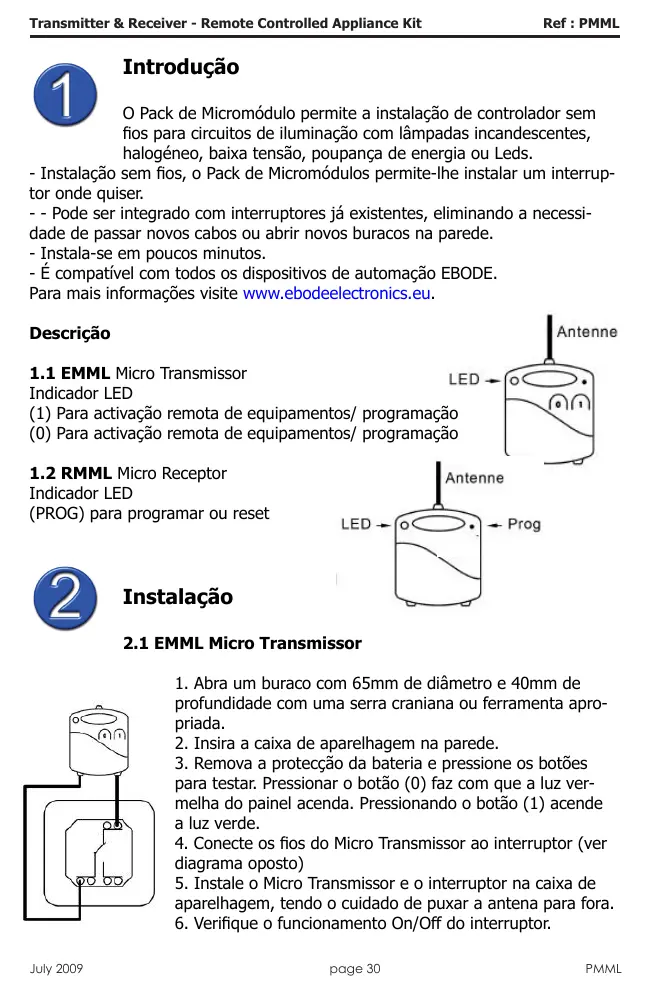

O Pack de Micromódulo permite a instalação de controlador sem fios para circuitos de iluminação com lampsadas incandescentes, halogeneo, baixa tensão, poupança de energia ou Leds.

• Instalação sem fios, o Pack de Micromódulos permite-lhe instalar um interruptor onde quiser.
• • Pode ser integrado com interruptores ja existentes, eliminando a necessidade de passar novos cabos ou Abrir novos buracos na parede.
    -Instala-se em poucoscretos.
• É compatível com todos os dispositivos de automação EBOOTE.

Para mais informações visite www.ebodeelectronics.eu.

Descrição

1. Abra um buraco com 65mm de diametro e 40mm de profundidade com uma serra craniana ou ferramenta apropriad.
2. Insira a caixa de aparelhagem na parede.
3. Remova a proteção da bateria e pressione os botões para testar. Pressionar o botão (0) faz com que a luz vermelha do poinl agenda. Pressionando o botão (1) acende a luz verde.
4. Conecte os fios do Micro Transmitter ao interruptor (ver diagrama oposto)
5. Instale o Micro Transmissor e o interruptor na caixa de aparelhagem, tendo o cuidado de puxar a antenna para fora.
6. Verifique o funciona On/Off do interruptor.

• Os conduções de fase e neutro são essenciais
• Para a instalação por detrás de uma tomada elétrica verifique a espessura da tomada e adicione 25mm para obter a profundidade minima da caixa de aparelhagem necessária.

Ligue apenas um equipamento a cada tomada e evite'utilizar fichas triplas de forma a evaporar sobrecargas de corrente.

1. Cuidado: Desligue o disjuntor que alimenta o circuito eletrico onde vai travañar.

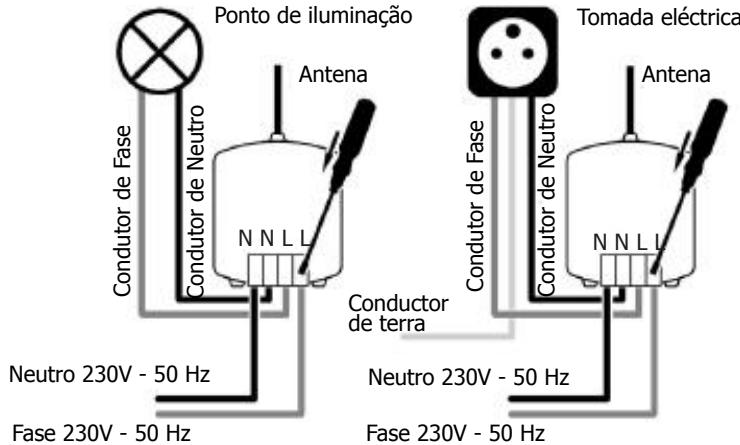

1. Com a ajuda de una chave de fendas pressione o topo da plac de terminais e insira os cabos (para armadura ou candeeiro consulte o diagrama 1, para a tomas electrodes consultedo diagrama 2).
   Em seguida verifique as ligações puxando ligeiramente os fios.
2. Puxe a antenna para fora.

Activação

Assim que terminar a instalação ligue novamente o disjuntor.

Verifique o correcto funciona dos equipamentos pressionando os interruptores On/Off. A instalacao está conclusa.

Upgrades e programação

Se desejar adicionalothers Micro Transmissores, Micro Receptores ou interruptores sem fios à instalacao existente, pode escolher uma das seguintes soluções:

• Adicional um ou mais pontos de commando para Criar umsystema de comutationde escada:Instale o Micro Transmisor de acordo com o que está especificado no manual;
• Adicional um interruptor sem fios: A primarya红线 de botões controla automaticamente a iluminação. (consulte o manual do interruptor sem fios)
• Adicional um punto de iluminação extra: Instale o Micro Receptor de acordo com o que está especifiedo no manual.

Observações

Numa instalação simples, não necessário efectuar configurações adioniais para adicional um ou mais Micromódulos e interruptores sem fios a este pack.

• Instalar um pack adicional para controlo de outras pontos de luz: de forma a separar as两大 instalações siga as següentes instruções.

4.1 Como programar o Micro Transmitter

Para adcionar o Micro Transmissor a uma instalação diferente da original ou para uma instalação proxima, é necessário programar um)codigo diferentes.

O endereço programável é composto por um Código de casa (de A a P) e por um padró de unidade (de 1 a 16). O endereço default para transmissor/receptor é o A1. Para Mudar o padró siga o procedimento descripto abaixo.

A. Aceder ao modo de programação.

• Pressione os botões START(1) e STOP(2) simultaneamente durante um breve instante de tempo. O led acende a amareló.

Em seguida o led pisca a vermelho uma vez (para o)códio de casa) seguido de uma vez a verde. Indicando que o Transmissor está configurado em A1.

Possui 6 segundos para programar um novo documento.

• Pressione o botão (1) as vezes que foram necessarias até obter o)cólico de casa desejado e solte-o.

Exemplo: A = pressionar uma vez, B = pressionar两大 vezes, C = pressionar 3 vezes, ..., P = pressionar 16 vezes.

Após aceitar o número de Casa o led piscá a amarelo 3 vezes.

• Repita apenas o passo A.
• Pressione e solte o botão (0) o n° de vezes desejado até obter o)cólico de casa desejado e solte-o.

Exemplo: 1 = pressionar uma vez, 2 = pressionar两大 vezes, 3 = pressionar 3 vezes, ..., 16 = pressionar 16 vezes.

Apos aceitar o documento de Unidade o led pisca a amarelo 3 vezes.

4.2 Como programar o Micro Receptor

Os comandos emitidos pelo Micro Transmissor tem que ser reconhecidos pelo Micro Receptor quando se o pretende adcionar a uma instalacao diferente da original ou para prevenir interferências de sistemas proxies.

1. Proceda da segunte forma para fazer reset: Prima o botão (PROG) com um clip de papel às que o led agenda a verde, e solte-o. O led delve piscar a amarelo:;neste momento o Micro Receptor não temrowningo.
2. Como o clip de papel, prima brevamente o (PROG). O led piscá a verde e o modo espera a receção de um sinal emitido pelo Micro Transmissor ou interruptor sem fios.
3. Prima um dos botões do Micro Transmissor ou do interruptor sem fios: o led do Micro Receptor para de piscar, confirmando que receivebu o commando. A programação está conclusão!

Observações

O Micro Receptor RMML memoriza todos os Micro Transmissores e comandos sem fios necessários.

Verificação

Verifique o funciona On/Off.

Deve aguardar pelo menos um segundo ates de enviar cada commando, Aoraudar a bateria os@c Rodrigos registados no Micro Transmissor nao se perdem.
