Produkttyp	Trådlös fjärrkontroll för belysning (sändare/mottagare mikro-paket)
Märke	EDOBE
Modell	XDOM PMML
Kategori	Fjärrkontroll
Ingående komponenter	1 mikro-sändare EMML, 1 mikro-mottagare RMML
Strömförsörjning sändare	Batteri (typ ej specificerad, kontrollera)
Strömförsörjning mottagare	230 V AC via fas och nolla (elnätet)
Max lampa effekt	Ej specificerad (anslut en enda lampa, utan grenuttag)
Radiofrekvens	Ej specificerad (ebode hemserie)
Räckvidd	Cirka 30 meter i fritt fält (uppskattning)
Huvudfunktioner	Trådlös på/av, skapa växelkoppling, lägga till fjärrkontroller
Programmering	Hemskod (A-P) och enhetskod (1-16) via sändarens knappar
Indikatorlampor	Sändare: röd LED (av) och grön (på); mottagare: grön/orange LED
Installation	Inbyggd i vägg (hål Ø65 mm, djup 40 mm för sändare)
Kompatibilitet	Hela ebode radios hemserie
Underhåll och rengöring	Rengör med en mjuk, torr trasa; använd inte slipande rengöringsmedel
Säkerhet	Stäng av strömmen före installation; öppna inte; använd enligt anvisningarna
Reservdelar och reparerbarhet	Inga användarreparabla delar; kontakta auktoriserad service

Vanliga frågor - XDOM PMML EDOBE

Hur installerar jag mikro-sändaren EMML?

Borra ett hål med diameter 65 mm och djup 40 mm. Sätt in infällningskoppen. Ta bort batteriets flärp, testa knapparna (0) och (1). Anslut kablarna till strömbrytaren, placera enheten och fäll ut antennen maximalt.

Hur installerar jag mikro-mottagaren RMML?

Stäng av strömmen vid brytaren. Sätt in kablarna i anslutningsplinten (fas och nolla krävs). För ett uttag, planera 25 mm extra djup. Fäll ut antennen maximalt.

Vad gör jag om belysningen inte svarar efter installation?

Kontrollera att strömmen är på, att anslutningarna är korrekta och att antennen är utfälld. Se till att adresskoden är densamma på sändare och mottagare (standard A1).

Hur programmerar jag en annan kod för att undvika störningar?

På sändaren, tryck samtidigt på (1) och (0) tills orange LED. För hemskod, tryck på (1) (A=1, B=2, ... P=16). För enhetskod, upprepa steget och tryck på (0). LED blinkar orange 3 gånger för att bekräfta.

Hur parar jag ihop en mottagare med en ny sändare?

Återställ mottagaren med ett gem (långt tryck i PROG tills grön LED, sedan orange). Gör ett kort tryck: LED blinkar grönt. Tryck på en knapp på sändaren: LED släcks, minnet är klart.

Kan jag lägga till flera sändare eller fjärrkontroller?

Ja, mottagaren kan komma ihåg så många sändare och fjärrkontroller som behövs. Följ programmeringsproceduren för varje enhet.

Hur skapar jag en växelkoppling med detta system?

Installera en eller flera extra mikro-sändare (se manual). Ingen programmering krävs om de är från samma paket. De styr samma mottagare.

Vad är rìkvidden för fjärrkontrollen?

Räckvidden beror på hinder. I fritt fält kan den nå cirka 30 meter. För att optimera, fäll ut antennerna maximalt.

Hur underhåller jag mikro-sändaren och mottagaren?

Rengör med en mjuk, torr trasa. Undvik fukt, extrema temperaturer och stötar. Öppna inte höljet.

Vad gör jag vid batteribyte i sändaren?

Den lagrade koden behålls. Ta bort det gamla batteriet, sätt i det nya med rätt polaritet. Testa funktionen.

BRUKSANVISNING XDOM PMML EDOBE

Allmanna sakerhetsrad

För saker användning av denna produit, vad snäll och läs manualen och sakerhetsinformationen och var noga med att följa instruktionerna. Teknisk manipulation av produits allerndring av nagot slag ar strängt forbjuden., med tanke på sakerhet och godkännande frågor.

Var noga med att ansluta produkterna på ett korektt sätt- kolla imanualen. VARNING: Öppna inte! Risk für elektrisk stöt. Spanninger ienna utrustning ar skadliga for livet. INGA EGNA DELAR på insidan. Hanvisa all service till kualificerad servicetekniker.

VIKTIGT: Produkt skall användas till det den är till for och inget annat.

Undvik följande for stora mekaniska pafrestninger, for höga tempraturer, starka och stora vibrationener, hög fuktighet. Var vänligen respektura ocksä de extra sakerhets anteckningarna i de olika kapitlen i användarhandboken. För att sakerställa korrekt inställning läs manualen och sakerhets noteringarna nogrant.

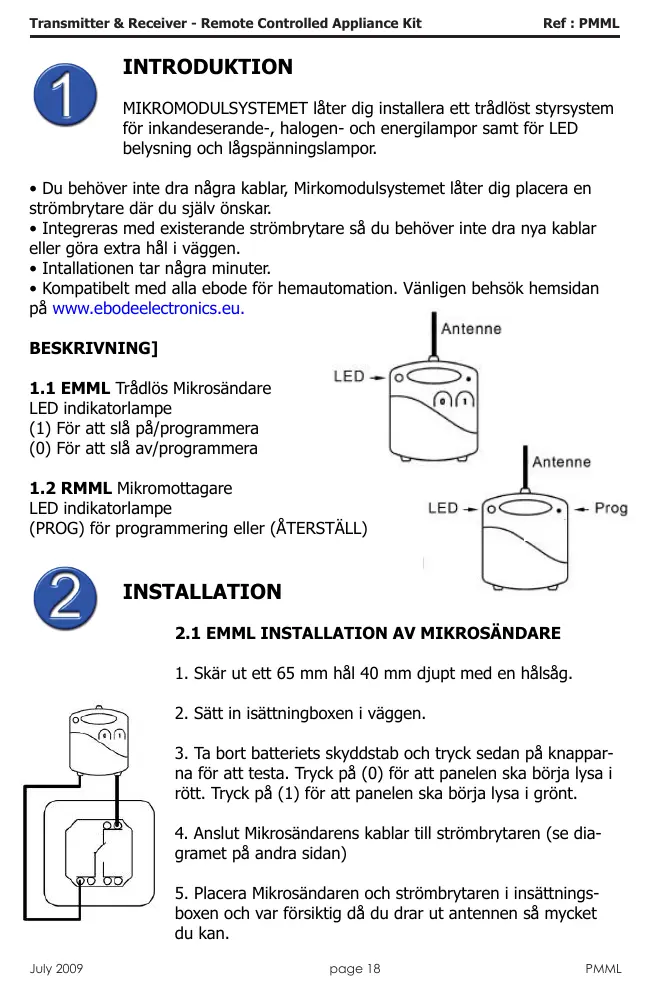

MIKROMODULSYSTEMET later dig installerera ett trädlöst styrsystem För inkandeserande-, halogen- och energilampor smt För LED belysning och laggspanningslampor.

• Du behöver inte dra nagra kablar, Mirkomodulsystemet later dig placera en strömbrytare där du själv önskar.
• Integreras med existerande strombrytare sà du behöver inte dra nya kablar eller góra extra hål i vöggen.
• Intallationen tar nagra minutes.
• Kompatibelt med alla ebode für hemautomation. Vänligen behsök hemsidan pa www.ebodeelectronics.eu.

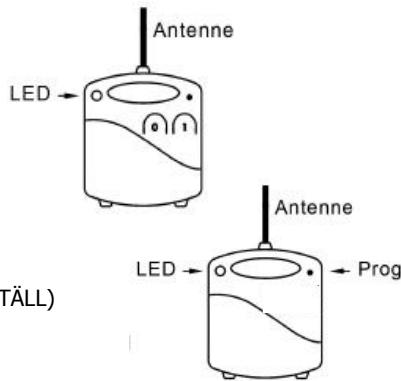

BESKRIVNING

1.1 EMML Tradlös Mikrosändare LED indicatorlampe

(1) För att slå på/programmera
(0) För att slå av/programmera

1.2 RMML Mikromottagare

LED indicatorlampe

(PROG) for programming eller (ÄTERSTÄLL)

INSTALLATION

2.1 EMML INSTALLATION AV MIKROSÄNDARE

1. Skär ut ett 65 mmål 40 mm djupt med en hålsag.
2. Satt in isattningboxen i vägen.
3. Ta bort batteriets skyddstab och tryck sedan på knapparna for att testa. Tryck på (0) for att panelen skä böjrla lya i rott. Tryck på (1) for att panelen skä böjrla lya i gront.
4. Anslut Mikrosändarens kablar till strömbrytaren (se diagramet på anda sidan)
5. Placera Mikrosändaren och strömbrytaren i insättningsboxen och var försiktig dà du drar ut antennen sâ mycket du kan.

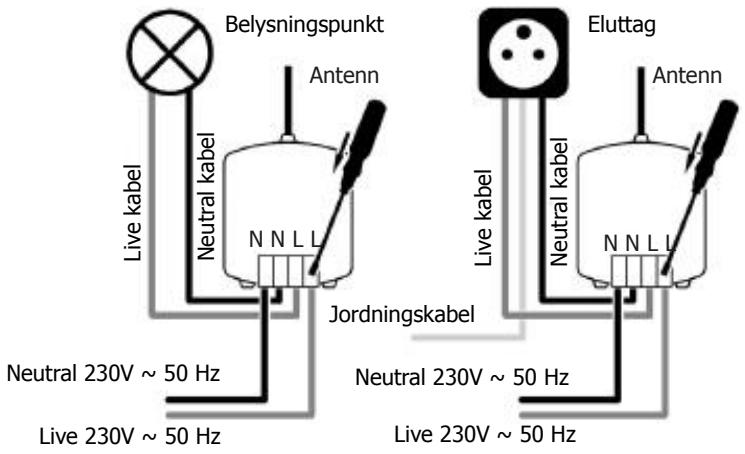

2.2 RMML INSTALLATION AV MIKROMOTTAGARE

Mikromottagaren kan anslutas antingen direkt till belysningen (taklampa, vägglapma, etc) aller bakom att vagguttag.

FÖRSIKTIGT

• LIVE och NEUTRAL kablarna ar mycket viktiga.
• För att fjärrstyrt uttag på verifiera tjockleken på baksidan av uttaget, lagg till 25 mm for att definiera minimumdjupet av vaggboxen.

Anslut endast en lapma utan att anvanda grenuttag eller konverterare for att undvika strömläckage.

1. WARNING: Stäng av strömmen till kretsen i den elektriska panelen.

1. Tryck på toppen av terminalen med en skruvmejsel och satt i kablarna (se diagram 1 für dragningen, für ett vagguttag se diagram 2).
   Verifiera anslutningarna genom att dralett i kablarna.
2. Dra ut antennen sā lángt du kan für bättre mottagning.

AKTIVERING

Då Mikromodulerna har installerats, anslut till kretsbrytaren.

Kolla sà att systemet fungerar genom att trycka pÀ Pà/Av knappen. Installationen ar nu fardig!

UPPGRADERING OCH PROGRAMMERING

Om du Vill lagga till andra Mikrosändare, Mikromottagare aller fjärrkontroller till ditt installerade system säkan du valja mellan foljande Lösningar:

-Lagg till ett aller flera kommandopunktter for att skapa ett tvavagsreglage: Installera Mikrosändaren (na) sā som beskrivs i manualen

-Lagg till en fjärrkontroll till systemet: Den Första radens knappan kontrollerar automatiskt belysningen. (Se manualen für fjärrkontrollen).

-Lägg till ytterligare en belysningspunkt: Installera Mirkosändaren sö som finns angivet i dess manual.

ANMÄRKNINGAR

Med en enkel installation sä ar ingen ytterligare programmering nödvändig for att lagga till en uller flera Mikromodulere och en fjarrkontroll till systemet.

-InstalleraYTterligareettystemforentilbelysningpunkt:Fforattseparera tv安装，foljdessainstruktioner.

4.1 HUR DU PROGRAMMERAR MIKROSÄNDAREN

For att lagga till Mikrosändaren till en annan installation an den Första, eller till en installation med störningar från att narriggande system, ar det nödvändigt att programmera en annan kod.

Programmeringsadressen bestär av en "Huskod" (frän A till P) och en "Enhets-kod" (frän 1 till 16). Förinställningen (adressen) für sändar/mottagarparet är A1, följ instruktionerna nedan für att ställa in en annan kod.

A. Åtkomst av programmeringslåget.

• Tryck på Mikrosändarens START (1) och STOPP (0) knappar lätt och samtidigt. LED sca nu lysa i GULT.

Sedan kommt LED att lya sa upp i RÖTT en gäng (for Huskoden), sedan i GRÖNT en gäng (for Enhetskoden). Mikrosändaren ar nu inställd på A-1 koden. Du har nu 6 sekunder på dig att programmera en ny kod.

B. Stalla in HUSKODEN.

• Tryck på (1) knappen sö mga gänger som krävs for att ställa in den Huskod som du vill ha och slättpp sedan upp knappen.

Till exemple: A = Tryck en gäng, B = två gänger, C = tryck tre gänger, ... P = tryck 16 gänger.

• Efter att du ställt in Huskoden kommt LED lampan att blinka i GULT 3 gänger für att bekräfta att koden har sparats och att du sedan lämnar programmeringsläget.

C. Ställ in Enhetskoden.

• Upprepaa steg A (bara detta steg).
• Tryck på (0) knappen sö mga gänger som kravs for att ställa in den Enhetskoden som du vill ha och slätt sedan upp knappen.

Till exemple: 1 = Tryck en gäng, 2 = två gänger, 3 = tre gänger... 16 = tryck 16 gänger.

• Efter att du ställt in Enhetskodenkommen LED lampan att blinka i GULT 3 gänger.

4.2 HUR DU PROGRAMMERAR MIKROMOTTAGAREN

Mikrosändarens kommando måste kännas ingen für att lagga till Miromottagaren till en annan installation an den utsprungliga eller till ett sytem med störningar ∀n andra system.

1. Installera Mikromottagaren (paragraf 3)
2. Fortsatt sedan till att gora en "Aterställning". Tryck ochhall nere PROG öppingen med ett gem eller liknande tills det att LED börjar lya i GRÖNT och släpp sedan upp knappen. Nu sca LED blinka i GULT. Mikromottagaren har nu ingen kod.
3. Med att gem, tryck ner lätt PROG öppningen. LEDkommen att blinka i GRONT och vänta på att kommando frän Mikrosändaren eller frän en fjällkontroll.
4. Tryck på en av knapparna på Mikrosändaren eller på fjärrkontrollen. Nukommen Mikromottagarnes LED att slutablinka och bekräfta att den mottagit commandot. Programmeringen är klar!

ANMÄRKNINGAR

RMML Mikrosändaren kommt att minnas sā manga Mirkosändare och fjärrkontroller som kravs.

VERIFIKATION

Verifiera P8 / Av Funktionerna.

Du maste vanta cirka en sekund mellan varje P'Av kommando.

Dà du byter batterikommen den registrarade koden att sparas pÅ Mikrosädnären.

Problemlösning - ∀nlogen kolla FAQ och teknik support på www.ebodeelectronics.eu.
