Producttype	Draadloze afstandsbediening voor verlichting (microzender/-ontvanger set)
Merk	EDOBE
Model	XDOM PMML
Categorie	Afstandsbediening
Inbegrepen componenten	1 microzender EMML, 1 micro-ontvanger RMML
Voeding zender	Batterij (type niet gespecificeerd, te controleren)
Voeding ontvanger	230 V AC via fase en nul (elektriciteitsnet)
Max. vermogen armatuur	Niet gespecificeerd (slechts één armatuur aansluiten, zonder stekkerdozen)
Radiofrequentie	Niet gespecificeerd (ebode huishoudelijke reeks)
Bereik	Ongeveer 30 meter in open veld (schatting)
Belangrijkste functies	Draadloos aan/uit, wisselschakeling maken, afstandsbedieningen toevoegen
Programmering	Huiscode (A-P) en eenheidscode (1-16) via zenderknoppen
Verlichtingsindicatoren	Zender: rode LED (uit) en groene (aan); ontvanger: groene/oranje LED
Installatie	Inbouw in muur (gat Ø65mm, diepte 40mm voor zender)
Compatibiliteit	Volledige ebode radio huishoudelijke reeks
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen schurende middelen gebruiken
Veiligheid	Stroom uitschakelen voor installatie; niet openen; volgens voorschriften gebruiken
Reserveonderdelen en repareerbaarheid	Geen door gebruiker te repareren onderdelen; contacteer erkende klantendienst

Veelgestelde vragen - XDOM PMML EDOBE

Hoe installeer ik de microzender EMML?

Boor een gat met diameter 65 mm en diepte 40 mm. Plaats de inbouwdoos. Verwijder het batterijlipje, test de toetsen (0) en (1). Verbind de kabels met de schakelaar, plaats het geheel en spreid de antenne maximaal uit.

Hoe installeer ik de micro-ontvanger RMML?

Schakel de stroom uit bij de automaat. Steek de kabels in de klemmenstrook (fase en nul vereist). Voor een stopcontact, voorzie extra 25 mm diepte. Spreid de antenne maximaal uit.

Wat te doen als de verlichting niet reageert na installatie?

Controleer of de stroom is ingeschakeld, de aansluitingen correct zijn en de antenne is uitgespreid. Zorg ervoor dat het adrescode identiek is tussen zender en ontvanger (standaard A1).

Hoe programmeer ik een andere code om interferentie te voorkomen?

Op de zender, druk tegelijkertijd op (1) en (0) tot oranje LED. Voor huiscode, druk op (1) (A=1, B=2, ... P=16). Voor eenheidscode, herhaal de stap en druk op (0). De LED knippert 3 keer oranje ter bevestiging.

Hoe koppel ik een ontvanger aan een nieuwe zender?

Reset de ontvanger met een paperclip (lang indrukken in PROG tot groene LED, dan oranje). Druk kort: LED knippert groen. Druk op een toets van de zender: LED dooft, de geheugenopslag is gelukt.

Kan ik meerdere zenders of afstandsbedieningen toevoegen?

Ja, de ontvanger kan zoveel zenders en afstandsbedieningen onthouden als nodig. Volg de programmeerprocedure voor elk apparaat.

Hoe maak ik een wisselschakeling met dit systeem?

Installeer een of meerdere extra microzenders (zie handleiding). Geen programmering nodig als ze uit dezelfde set komen. Ze bedienen dezelfde ontvanger.

Wat is het bereik van de afstandsbediening?

Het bereik hangt af van obstakels. In open veld kan het ongeveer 30 meter bereiken. Voor optimale werking, spreid de antennes maximaal uit.

Hoe onderhoud ik de microzender en micro-ontvanger?

Reinig met een zachte, droge doek. Vermijd vocht, extreme temperaturen en schokken. Open de behuizing niet.

Wat te doen bij vervanging van de batterij van de zender?

De opgeslagen code blijft behouden. Verwijder de oude batterij, plaats de nieuwe met de juiste polariteit. Test de werking.

GEBRUIKSAANWIJZING XDOM PMML EDOBE

Veiligheidsvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op. Technische veranderingen of andere aanpassing-en van het product+zijn Niet toegestaan om redenen van veiligheid en keuringen.

Lees de gelebruiksaanwijzing zorgvuldig voor het correct installereren van dit product.

WAARSCHUWING: Niet openmake! Risico van een elektrische schok. De spanning in deze apparatuur is levensgevaarlijk. Er bevinden zich geen door de gebruiker te onderhoven onderdelen in het product. Laat alle onderhoud door bevoegde onderhoudsmonteursuitvoeren.

Belangrijk: Het product要去 worden gebruikt volgens de aanwijzingen in deze handleiding en is Niet geschikt voor andere doeleinden.

Voorkom de volgende situations: Overmatige mechanische slijtage en schade, hoge tempera-turen, sterke vibraties en hoge luchtvochtigheid.

Lees voor een zorgeloos en veilig gebruik van dit product de waarschuwingen verderop in deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op.

Met de Micro Module Kit kan een schakelaar toegevoegd worden voor een extra verlichtingspunt (gloei-, halogeen-, LED- en Spaar-lampen).

• Draadloos en onzichtbaar zitten de micro modules verstopt anschter de schakelaar van uw keuze.
• Te gebruiken met bestaande schakelaars, waardoor het trekken van kabels of makeen van gaten nicht meer nodig is.
• Kan in een paur minuten worden geinstalleerd.
• Is te gebruiken met alle ebode huis automatiserings modules. Bezoek de site www.ebodeelectronics.eu voor meer informatie.

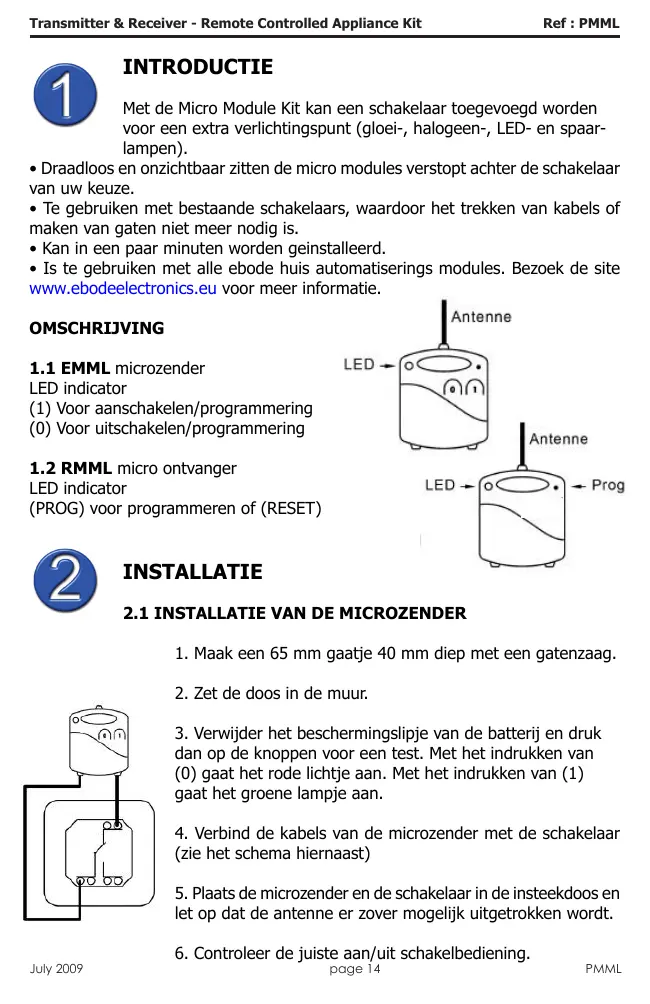

OMSCHRIJVING

(1) Voor aanschakelen/programmering
(0) Voor uitschakelen/programmering

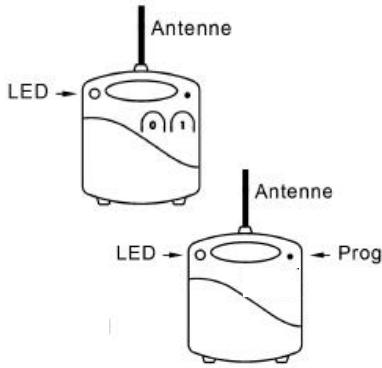

1.2 RMML micro ontvanger

LED indicator

(PROG) voor programmeren of (RESET)

INSTALLATIE

2.1 INSTALLATIE VAN DE MICROZENDER

1. Maak een 65mm gaatje 40~mm diep met een gatenzaag.
2. Zet de doos in de muur.
3. Verwijder het beschemmingslipje van de batterij en druk dan op de knappen voor een test. Met het indrukken van (0) gaat het rode Lichtje aan. Met het indrukken van (1) gaat het groene lampje aan.
4. Verbind de kabels van de microzender met de schakelaar (zie het schema hiernaast)
5. Plaats de microzender en de schakelaar in de indesteekdoos en let op dat de antennne er zover möglichuktietrokken worden.
6. Controller de juiste aan/uit schakelbediening.

2.2 INSTALLATIE VAN DE MICRO ONTVANGER

De micro ontvanger kan ofwel direct aangesloten worden op de lichtbevestiging (plafond, muur, enz.) of awhile een stopcontact.

WAARSCHUWING

• De Neutraal (N) en de Fase (L) kabels zijn essentieel.

• Voor een op afstand bestuurd stopcontact, controller de dikte aan de achterzijde van het stopcontact en tel er 25 mm bij op om de minimum diepte van de muurdoos te konnen bepalen.

Verbind nicht meer lampen als het totale toegestane wattage toelaat.

1. Waarschuwing: Sluit de spanning af in de meterkast!!

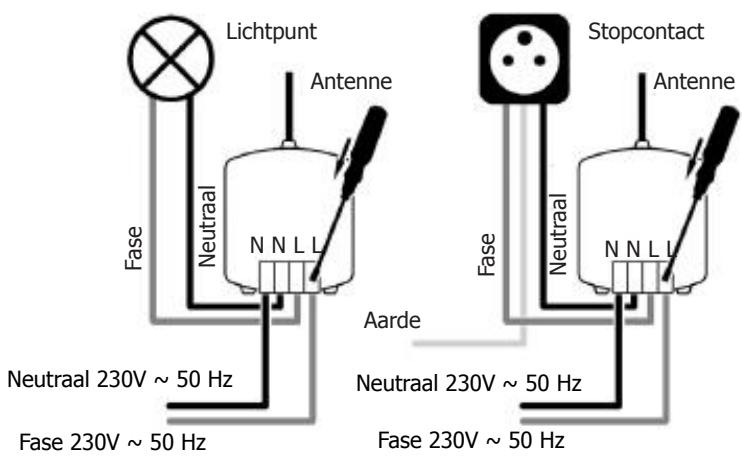

1. Druk met een schroevendraier het lipje in en steek de kabels in het aansluitblokje, (voor de lampbevestiging zie schema 1, voor het stopcontact zie schema 2). Controller de aansluitingen door zachtjes aan de kabels te trekken.
2. Trek de antennne zo ver weg möglichkuit voor de beste ontvangst.

ACTIVEREN

Als de micro modules zijn geinstalleerd kan de spanning weean worden gezet in de meterkast. Controller of alles werkt met de aan/uitschakelaar. De installment is afgerond!

UPDATEN EN PROGRAMMEREN

Als u andere microzenders, micro ontvangers of afstandsbedie- ningen wilt toevoegen aan de bestaande installment,kest u kiezenuit een van de volgende opties:

-Voeg een of meer schakelpunten toe voor een tweewegschakelaar:

Installer de microzender(s) Zoals aangegeven in de handleiding.

-Een afstandsschakelaar toevoegen: De eerste lijn met knappen regelt automatisch de belichting. (Zie afstandsbediening schakelaar handleiding).

-Voeg een extra verlichtingspunt toe: Installer de micro ontvanger Zoals aangegeven in de handleiding.

OPMERKINGEN

Met een enkele installment, is geen extra programmeering nodig om een ofmeer micro module(s) en afstandsbedieningschakelaren aan deze kit toe te voegen.

• Een extra kit voor een ander verlichtingspunt: Voor het scheiden van de twee installaties, volg deze instructies:

3.1 DE MICRO ZENDER PROGRAMMEREN

Om de microzender over te dragen op een andere installmentie dan de vorige, of op een met interferentie van een systeme dicht bij,要去 een andere code worden geprogrammeerd.

Het geprogrammeerde adres bestaatuit een"HUIS"code (van A tot P)en of een"UNIT"code (van 1 tot 16).De fabrieksstandaard adres van het zender/on-tvanger staat op stand A1. Ga als volgt door voor het instellen van een andere code.

A. Programmeringsmodus oproepen.

• Druk kort en tegelijk op de microzender's START (1)en STOP (0) knappen. De LED worden GEEL.

De LED worden dan ROOD eenmaal (voor de HUIS CODE), dan eenmaal GROEN (voor de UNIT code). De microzender staat nu in de A-1 stand.

U heeft 6 seconden voor het programmeren van een neue code.

B. HUIS CODE instellen.

• Druk op de (1) knop zo vaak als nodig voor de gewenste HUIs CODE en LAST dan los.

Bijvoorbeeld: A = eenmaal drukken, B = tweemaal drukken, C = driemaal drukken, ... P = 16 maal drukken

• Na het instellen van de HUIS CODE, za de LED 3 maal GEEL knipperen om te bevestigen dat de code is opgeslagen en de programmeringscode verlaten.

C. UNIT CODE instellen.

• Herhaal alleen stap A.

• Druk de (0) knop zo vaak als nodig voor de gewenste UNIT CODE en LAST LOS.

Voorbeeld: 1 = eenmaal drukken, 2 = tweeemaal drukken, 3 = 3 maal drukken... 16 = 16 maal drukken.

Nadat de UNIT CODE is ingesteld, knippert de LED driemaal GEEL.

3.2 DE MICRO ONTVANGER PROGRAMMEREN

De micro ontvanger commando's moeten worden herkend om de micro ontvanger te{kunnen toevoegen aan een andere installmentie van het origineel ofaar een met interferentie van een ander system.

1. Ga door voor een "Reset". Druk in en houdt de knop in de (PROG) opening met een paperclip totdat de LED GROEN oplicht, maar het daarna los. De LED要去 nu GEEL knipperen: microzender heeft nu geen code.
2. Druk kort met de paperclip in de (PROG) opening. De LED knippert nu GROEN en wacht op een commando van een microzender of afstandsbediening.
3. Druk een van de knappen op de micro ontvanger of de afstandsbediening in: de LED van de micro ontvanger stopt nu met knipperen, een bevestiging dat het het commando heeft ontvangen. De programmering is afgerond!

OPMERKINGEN

De RMML micro ontvanger zal zoveel microzenders en afstandsbedieningen onthouden als nodig is.

VERIFICATIE

Controleer de Aan/Jit schakelbediening.

U moet ongeveer 1 seconde wachten:tussen elk Aan/uit commando.

Wanner de batterij worden verrangen, za de geregistreerde code worden bewaard door de microzender.

Troubleshooting: Bij problemen of vragen check de FAQ of

www.ebodeelectronics.eu.
