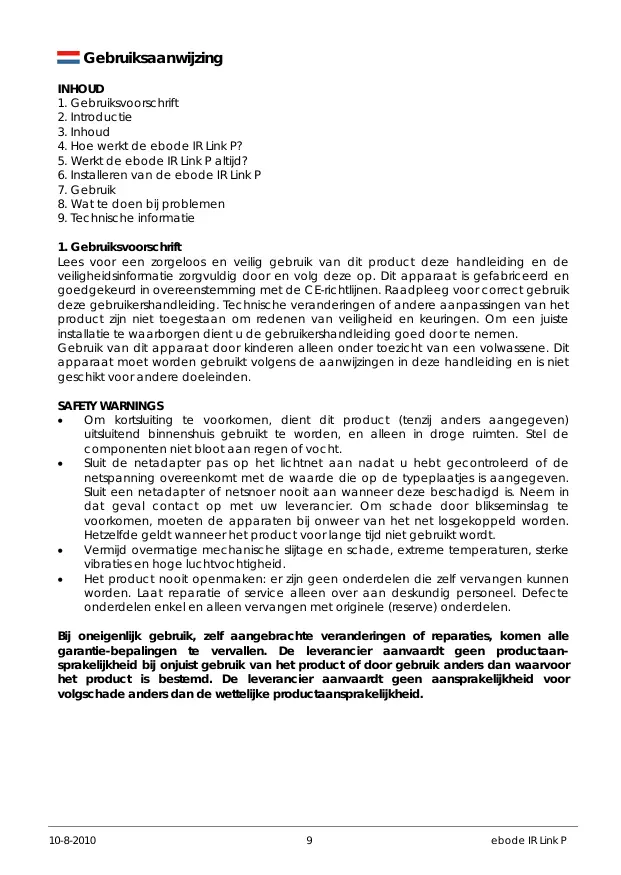

GEBRUIKSAANWIJZING XDOM IR LINK B EDOBE

1. Gebruiksvoorschrift
2. Introductie
3. Inhoud
4. Hoe werkt de ebode IR Link P?
5. Werkt de ebode IR Link P alttijd?
6. Installeren van de ebode IR Link P
7. Gebruik
8. Wat te doein bij problemen
9. Technische informatie

1. Gebruiksvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en deveiligshinformatie zorgvuldig door en volg deze op. Dit apparaat is gefabriceerd en goedgekeurd in overeenstemming met de CE-richtlijnen. Raadpleegoororrect gebruik deze begruikershandleiding. Technische veranderingen of andere aanpassingen van het product zijn nicht togeteestaan om redenen van veiligheid en keuringen. Om een juiste installment te waarborgen dient u de begruikershandleiding goed door te nemen.

Gebruik van dit apparaat door kinderen alleen onder toezicht van een volwassene. Dit apparaat moet worden gebruikt volgens de aanwijzingen in deze handleiding en is nicht geschikt voor andere doeleinden.

SAFETYWARNINGS

• Om kortslijing te voorkomen, diert dit product (tenzij anders aangegeven)uitsluiend binnenhuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht.
• Sluit de netadapter pas op het lichtnet aan nadat u hebte gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een netadapter of netsoer nooit aan wannereer deze beschadigd is. Neem in dat geval contact op met uw leverancier. Om schade door blikseminlag te voorkomen,要去en de apparaten bij onweer van het net losgekoppeld worden. Hetzelfde geldt wannerer het product voor langeijd Niet gebruikt worden.
• Vermij overdematige mechanische slijtage en schade, extreme temperaten, sterke vibraties en hoge luchtvoctighinde.
• Het product nooit openmaking: er zijn geen onderdelen die zich verwangen können worden. Laat reparatie of service alleen over aan deskundig personeel. Defekte onderdelen enkel en alleen verwagen met originele (reserve) onderden.

Bij onegenlijk gekruib, zich aangebrachte veranderingen of reparaties, komen alle garantie-bepalings te verrallen. De leverancier aanvaardt geen productaansprakelijkheid bij onjuist gekruib van het product of door gekruib anders dan waartoor het product is bestemd. De leverancier aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

2. Introductie

Gefeliciteerd met de aankoop van dit ebode product. De unieke ebode eR²X™ (spreekuit als Irix) technologie garandeert een hoge mate van immunititeit voor infrarood storing van direct zonlicht, CFL vertlichting en flat screen TVs (Inclusief Plasma, LCD en LED). Het zorgt voor een nauwkeurige reproductive van de InfraRood codes van al uw afstandsbedieningen, waaronder deNUwste generatie codes die worden gebruikt in bijvoorbeeld set-top boxes en media players (incl. RC5 /6, RCMM, XMP).

Met de ebode IR Link Pkest u de InfraRood signalen van uw eigien afstandsbediening verlogen. ebode IR Link Pmaakt het möglich om uw A/V apparatuur te bedieren terwijde en een gesloten kast staat of verdekt is opgesteld. De ebode IR Link Pmaakt gekruin van een voedingsapter en u hebst dus geen batterijnen nodig.

Een InfraRood vertelig systeme bestaat uit een InfraRood ontvanger, een verdieel blojke (Hub) en tot slot de IR LED zender die het InfraRood signaled waer untzij.

3. Inhoud

De ebode IR Link P bestaatuit drie onderdelen:

-1 IRLP InfraRood Ontvanger
-1 IRHUB1 met.daaraan vast 3 IREDS, dit zichn IR LED's, en een aansluiting voor een extra IR LED
-1 voedingsadapter

Het ebode IR Link P systeem worden gevoed door de bijgeleverde voedingsadapter. De IR LED heeft een plankstripje aan de onderkant waarmee u de IR LED op het te bedieren aparaat kutn plakken.

4. Hoe werkt de ebode IR Link P

De IR Ontvanger, die u bijvoorbeeld op een kasteje of boekenplank plaaatst, ontvangt InfraRood signalen van uw afstandsbediening. De IR Ontvanger zet dit om in een elektrisch signaaltje wat door de Hubaar de IR LEDs verstuur wordt,DDS het verzorgens wee om aan een InfraRood signalaal.Doordat de IR LEDs onsij voorzien van een InfraRood ontvangsled LED zullen ze gaan knipperen zodra een signaal ontvangen wordt. Dit systeme kan vrijwel alle InfraRood apparatur bedieren zoals, A/V Receivers, satelliet Ontvangers, DVD recorders, set top boxen etc.

5. Werkt de ebode IR Link P.altijd?

Nagenoeg alle merken en modellen werkken met de ebode IR Link P, met uitzondering van modellen die van een hoogfrequent InfraRood signalaag gebruik makes (>100kHz) zoals de producten van Bang & Olufsen. Uw dealer kan u hier meer informatie over给他们.

6. Installeren van de ebode IR Link P

De Hub aansluitingen zich met kleuren geocodeed. Dlt zorgt voor gemakkelijke plug & play instalatie van de gekleurde pluggen van de IR Ontvanger en de IR LEDs.

Stap1: Zeit de ebode IR Link P IR Ontvanger zo neer dat ze deine binnen het zich en bereik (4-7 meter) van uw afstandsbediening staat. Bijvoorbeeld bovenop of naast de kast waarin de apparatuur staat. De Ontvanger kan aan het oppervlakte vast gemaatk worden door gebruik te makeen van de zelfklevende folle of via een ophangoogje aan de onderkont van de Ontvanger.

Stap 2: Plaats dekleine IR LEDs op de te bedieren apparaten volgens deze procedure: Verwijder de plankstrip van de IR LED en plak deze direct in the midden van het IR oog van uw apparatuur.

Note: De IR LEDs waarzien van een zelflevende folie. Hierdoor kutu v de beiden IR LEDs op het IR oog van uw apparatuur bevestigten. Let op, dit komt erg nauwkeurig. Test eerst de positie van de LEDs voordat u ze definitief vastplakt op het oog.

Sluit andere IR LEDs aan op de bijbehorende plaats op de Hub, en installeer de IR LEDs op uw te bedieren apparatuur volgende bovenstaande procedure.

Stap 3: De kabel kurz u nu, bijvoorb槐id via de achterzijde van de kast, maar de Hub leggen, en aansluien.

Step 4: Sluit de voedingsadapter aan op de Hub.

Tip U kurz de IR Ontvanger ook op de onderkant de zichkant van uw kastjeplaatsen met behulp van dubbelzijdig tape. U kurz de Ontvanger ook op de onderkant van uw kastjeplaatsen door gezubruk te makeken van het schroefgat op de onderkant van de Ontvanger. Hierree kurz u de Ontvanger eenvoudig verwijderen en weer ergens andersplaatsen.

Let op: Gebrukt u maar een apparaat, dan hoefft u de overige IR LEDs Niet te gebruiken. Verwijder deze echter nooit van de kabel. U kunz ze het beste dicht bij de Hub latentigten.

TIP 2: Wilt u more apparaten konnen bedienen, dan kunt u een extra IRED VER langeng kabel (uit de IRED Serie) aanschaffen en die in de andere aansluiting op de Hub inpluggen

7. Gebruik

Richt uw originele afstandsbediening op de ebode IR Link P Ontvanger. Op het moment dat er een toets ingedrukt worden, zeit de Ontvanger het infrarode signaal om in een laag voltage signaal waat der IIRLink Hub ontvagen en weer in InfraRood worden omgezet. U kunt nu de geselecteerde A/V apparaten bedieren.

8. Wat te doein bij problemen

Alhoewel de ebode IR Link P is uiterust met once eIR2xIM (spreek uit als Irex) Technologie, welche een hoge mate van Immuniteel voor infrarood storing van direct zonlicht, CFL verlichting en flat screen TVs (inclusief Plasma, LCD en LED) garandeert, kan het in een enkel geval waar dat de IRLP IR Ontvanger toch last hebelt van interferentie (storing). In het ergeste geval zorgt deze storingervoord het systemen Niet werk. In het geval van storing branden de IR LEDs constant, ook als u geen commando goeft met uw afstandsbediening. U kunst de IR Ontvanger dan het beste een stukje verplaatsen.

Na het verplaatsen kut u de werkking opnieuysten. Als de IR Link P nog steeds nicht werkct, herplaats dan de IRED Emitter(s). Het kan zich dan ze ne direc net op het InfraRood oog van uw apparatu geplaatst is. U kut de gebruiksaanwijzing van dat apparaat raadplegen of contact opnemen met de fabrikant voor de exacte locatie van het InfraRood oog.

Mocht de ebode IR Link P in het gezehel Niet werkden, controlleren dan de voedingsadapter. Controller ook of alle aansluitingen goed+zijn aangesloten.

Heeft u nog vragen? Kijk dan op www.ebodeelectronics.eu.

9. Technische informatie

Stroomvoorziening: : 230VAC/50Hz, 12VDC 100mA; 2.1mm

IR LED kabel: 3 IR LEDs

Kabel lenght: 3 m totaal, 1 m van Hub maar IR LEDs, en/of 3.5 mm mono jack plug

Hub:afmetingen 55× 40× 25mm
