Produkttyp	Infrarot-Verlängerungssystem (IR-Extender) für Audio-/Videogeräte
Marke	EDOBE
Modell	XDOM IR LINK B
Abmessungen Empfänger	55 x 40 x 25 mm
Stromversorgung	230 VAC / 50 Hz über Netzadapter 12 VDC, 100 mA (2,1-mm-Stecker)
Reichweite Empfänger	4 bis 7 Meter bei direkter Sichtverbindung
Anzahl der enthaltenen Sender	3 IR-Sender integriert im Hub
Zusätzlicher Anschluss	3,5-mm-Klinkenbuchse für zusätzliche IR-Sender
Kabellänge	3 m insgesamt (1 m vom Hub zu den Sendern)
Technologie	eIR²x™ (Ilex): hohe Immunität gegen IR-Störungen (Sonne, CFL, Flachbildschirme)
Hauptfunktionen	Fernbedienung von in geschlossenen Schränken versteckten A/V-Geräten; Wiedergabe von IR-Codes (RC5/6, RCMM, XMP)
Lieferumfang	IR-Empfänger, Hub mit 3 integrierten IR-Sendern, Netzadapter
Installation	Empfänger in direkter Sichtlinie platzieren, Sender auf die IR-Sensoren der Geräte kleben, mit Hub verbinden und mit Strom versorgen
Kompatibilität	Die meisten IR-gesteuerten A/V-Geräte (außer bestimmte Marken wie Bang & Olufsen)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Flüssigkeiten oder Lösungsmittel verwenden
Sicherheit	Nur im Innenbereich verwenden; Feuchtigkeit vermeiden; bei Gewitter oder längerem Nichtgebrauch abstecken
Ersatzteile und Reparierbarkeit	Zusätzliche IR-Sender (Serie IRED) erhältlich; nicht selbst zerlegen oder reparieren
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; Herstellergarantie bei bestimmungsgemäßer Verwendung

Häufig gestellte Fragen - XDOM IR LINK B EDOBE

Wie installiere ich den XDOM IR LINK B?

Platzieren Sie den IR-Empfänger an einem Ort mit direkter Sicht auf Ihre Fernbedienung (4-7 Meter). Kleben Sie die Sender in die Mitte des IR-Sensors jedes Geräts. Verbinden Sie die Kabel mit dem Hub und schließen Sie das Netzteil an.

Was tun, wenn die Sender dauerhaft leuchten?

Dies kann durch Lichtinterferenzen (Sonne, Kompaktleuchtstofflampen, Bildschirme) verursacht werden. Bewegen Sie den Empfänger an einen weniger exponierten Ort. Überprüfen Sie, ob die Sender richtig auf dem IR-Sensor positioniert sind.

Welche Geräte sind mit dem IR Link P kompatibel?

Die meisten Audio-/Videogeräte, die eine Infrarot-Fernbedienung verwenden (TV, Receiver, DVD-Player) sind kompatibel, mit Ausnahme bestimmter Marken wie Bang & Olufsen. Fragen Sie im Zweifelsfall Ihren Händler.

Kann ich mehr als drei Geräte steuern?

Ja, der Hub verfügt über einen 3,5-mm-Klinkenanschluss, um zusätzliche IR-Sender (Serie IRED) separat erhältlich hinzuzufügen.

Wie funktioniert das System?

Der Empfänger nimmt das IR-Signal der Fernbedienung auf, wandelt es in ein Niederspannungssignal um und leitet es an den Hub weiter. Der Hub wandelt es über die an den Geräten angebrachten Sender wieder in einen IR-Befehl um.

Wie groß ist die Reichweite des Empfängers?

Die empfohlene Reichweite beträgt 4 bis 7 Meter bei direkter Sichtverbindung zwischen Fernbedienung und Empfänger.

Was tun, wenn ein Sender nicht funktioniert?

Überprüfen Sie, ob der Sender in der Mitte des IR-Sensors des Geräts klebt. Positionieren Sie ihn bei Bedarf neu. Schlagen Sie im Handbuch des Geräts nach, um den genauen Sensor zu finden.

Benötigt das Produkt Batterien?

Nein, der XDOM IR LINK B wird über das mitgelieferte Netzteil (230 VAC / 12 VDC) mit Strom versorgt. Es werden keine Batterien benötigt.

Wie reinige ich den Empfänger und die Sender?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Flüssigkeiten, Alkohol oder Lösungsmittel. Ziehen Sie vor der Reinigung den Netzstecker.

Gibt es Sicherheitsvorkehrungen zu beachten?

Verwenden Sie das Gerät nur im Innenbereich und schützen Sie es vor Feuchtigkeit. Ziehen Sie bei Gewitter oder längerem Nichtgebrauch den Stecker. Zerlegen Sie das Produkt niemals; keine Teile sind vom Benutzer reparierbar.

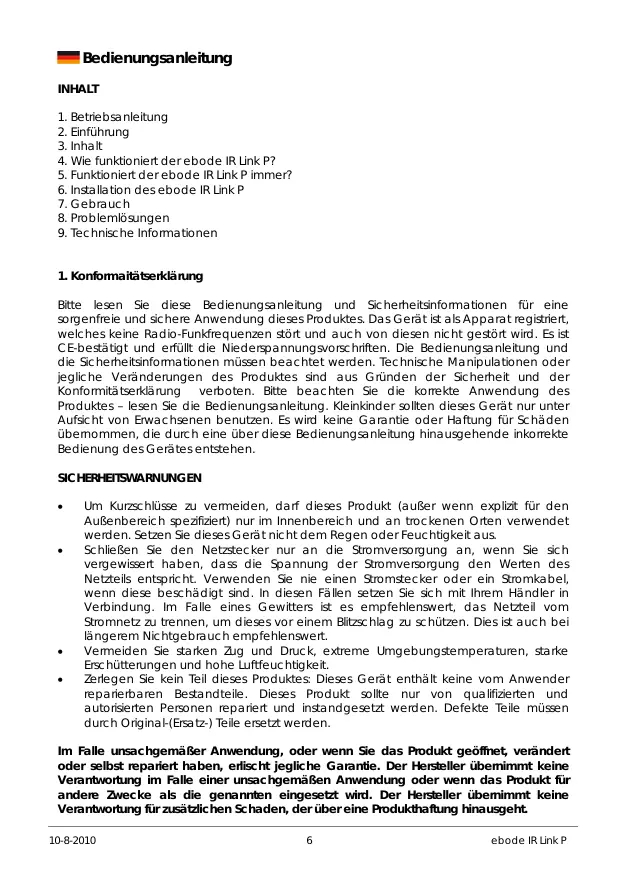

BEDIENUNGSANLEITUNG XDOM IR LINK B EDOBE

1. Betriebsanleitung
2. Einführung
3. Inhalt
4. Wie Funktioniert der ebode IR Link P?
5. Funktioniert der ebode IR Link P immer?
6. Installation des ebode IR Link P
7. Gebrauch
8. Problemlösungen
9. Technische Informationen

1. Konformaitätserklarung

Bitte lessen Sie diese Bedienungsanleitung und Sicherheitsinformationen für eine sorgenfreie und sichere Anwendung these Produkte. Das Gerät ist als Apparat registriert, welche keine Radio-Funkfrequenzen stört und auch von diesen nicht gestört wird. Es ist CE-bestätig und erfüllt die Niederspannungsvorschriften. Die Bedienungsanleitung und die Sicherheitsinformationen müssen beachvet werden. Technische Manipulationen oder jegliche Veränderungen des Produktes sind aus Gründen der Sicherheit und der Konformitätserklärung verboten.itte beachten Sie die korrekte Anwendung des Produktés - lesen Sie die Bedienungsanleitung. Kleinkinder sollen deneses Gerät nur unter Aufsicht von Erwachsenen benutzten. Es wird keine Garantie oder Haftung fur Schäden übernommen, die durch eine über diebedienungsanleitung hinausgehende inkorrekte Bedienung des Gerätes entstehen.

SICHERHEITSWARNUNGEN

• Um Kurzschlüsse zu vermeiden, damit desses Produkt (außer wenn explizit für den Außenbereich spezifiziert) nur im Innereberecht und an trockenen Orten verwendert werden. Setzen Sie dieser Gesamt nicht dem Regen oder Feuchtigkeit aus.
• Schlieben Sie den Netzstecker nur an die Stromversorgung an, wenn Sie sich vergewissert haben, dass die Spannung der Stromversorgung den Werten des Netzteils entspricht. Verwenden Sie ne eineen Stromstecker oder ein Stromkabel, wenn diese beschadigt sind. In diesen Fällen setzen Sie sich mit ihrem Handlcer in Verbindung. Im Falle eines Gewitters ist es empfehlenswert, das Netzeil vom Stromnetz zu trennen, um这部分er einem Blitzschlag zu schutzten. Dies ist auch bei längerem Nichtgebrauch empfehlenswert.
• Vermeiden Sie starken Zug und Druck, extreme Umgebungstemperaturen, starke Erschutterungen und hohe Luftfeuchtigkeit.
  Zerlegen Sie kein Teil desses Produktes: Dieses Gerat enthalt keine vom Anwender reparierbaren Bestandteile. Dieses Produkt solte nur von qualifierten und autorisierten Personen repariert und instandgesetzt werden. Defekte Teile müssen durch Original-(Ersatz-) Teile ersetzt werden.

Im Falle unsachgemäß Anwendung, oder wenn Sie das Produkt geöffnet, verändert oder selbst repartiert haben, erlitsch jegliche Garantie. Der Hersteller übernimmt keine Verantwortung im Falle einer unsachgemäß Anwendung oder wenn das Produkt für andere Zwecke als die genannten eingesetzt wird. Der Hersteller übernimmt keine Verantwortung für zusätzlichen Schaden, der über eine Produkttaught hinausgeht.

2. Einführung

Herzlichen Glückwunsch zum Erwerb这点es ebode Products. Unsere geschutzte ebode eIRxM (sprich: Eirex) Technologie garantiert ein Hochstma an Immunit gegen Infrarotstörungen durch direkt Sonneneinstrahlung, CFL-Lampen und Flachbildschirme (Plasma, LCD und LED). Sie bietet eine genaue Reproduktion der neuesten Generation von InfraRotcodes, die beispieleweise in Fernbedienungen fur Digitalempfänger und Mediaplayer benutzt werden (einschließlich RC5/6, RCMM, XMP).

Mit dem ebode IR Link P konnen Sie die InfraRot Signale von ihrer eigenen Fernebedienung verlangern. Die ebode IR Link P macht es möglich, ihre Audio/Video Geräte zu bedieten, auch wenn diese in einem abgeschlossenen Schrank untergebracht sind oder außer Reichweite stehen. Der ebode IR Link P ist mit einem Netzteil versehen, damit sind keine Batterien mehr möglich.

Ein InfraRot Veränderungssystem besteatst aus einem InfraRot-Empfänger, einem Verteil器 block (Hub) und einem IR-LED-Sender die das InfraRot-Signal sendet.

3. Inhalt

Der ebode IR Link P besteht aus drei Teilen:

1 IRLP InfraRot Empfänger
1 IRHUB1 mit 3 festen IR LEDs und einem Anschluß für ein extra IR LED
1Netzteil

Die Stromzufuhr erfolgt bei dem System ebode IR Link P über das mitgelieferte Netzeil. Das IR LED hat einen Klebestreifen an der Unterseite, womit Sie das IR LED auf das zu bedienende Gerais kleben können.

4. Wie Funktioniert der ebode IR Link P?

Der InfraRot-Empfänger, den Sie zum Beispiel auf einen Schrank oder auf ein Bucherregal stellen, empfangt InfraRot-Signale von ihrer Fernbedienung. Der IR-Empfänger Wandelt diese in elektrische Signale um, welche durch den Hub zu den IR-LED-Sendenweiter geleitet werden. Diese wandeln die Signale wieder in InfraRot-Signale um, die an das angeschlossene Gerat weitere gegeben werden.

Das System kann so gut wie alle InfraRot-Gerate bedielen, wie Audio/Video-Receiver, SatelliteienEmpfänger, DVD-Recorder, Set-Top-Boxen usw..

5. Funktioniert der ebode IR Link P immer?

Nahezu alle Marken und Modelle Funktionieren mit dem ebode IR Link P, mit Ausnahme von Modellen, die von einem Hochfrequenz-InfraRot-Signal Gebrauch machen (>100 kHz), z.B. die Produkte von Bang & Olufen. Ihr Handler kann Ohnen da aber mehr Informationen geben.

6. Installation des ebode IR Link P

Die Hub Anschluss sind mit Farben codiert. Das sorgt für eine einfache Plug & Play Installation miet fälligen Steckern vom IR Empfänger und den IR LEDs.

1. Schritt: Stellen Sie den ebode IR Link P gut sightbar und innerhalb der Reichweite ihrer Fembeddienung (4-7 Meter) auf, z.B. oben auf einen Schrank, in dem sich die Geräte befinden. Der Empfänger kann mit doppelseitigem Klebeband befestigt oder durch eine aufschiebbare vorgebohrte Halterung unter den am Gerät angeschaubt werden.
2. Schritt: Stellen Sie das keine IR LED auf das zu bedienden Gerät. Entfernen Sie die Folie auf dem Klebestreifen des IR LED und kleben Sie diesen direkt in die Mitte des IR-Auges des Gerats.

Tipp: Die IR LEDs sind mit einer selbstlebenden Folie versehen, womit Sie die beiden Senderchen auf dem IR-Auge befestigen. Das erdorft胆固醇. Testen Sie erst die Position der IR LEDs, bevor Sie diese auf das IR-Auge kleben. Schlieben Sie ihre IR LEDs an den vorgesehen Stellen am Hub an und installieren Sie die IR LEDs auf den von denen zu bedienen Geräte wie oben beschreiben.

1. Schritt: Das Kabel konnen Sie jetzt an der Rücksalte vom Schrank zum Hub legen und anschließe.
2. Schritt: Schlieben Sie nun das Netzteil an am Hub.

Tipp 1: Sie können den IR Empfänger auch mit doppelseitigem Klebeband unter oder an der Seite des Schranks befestigen. Oder Sie schrauben den Empfänger unter Verwendung der Schraublocher an der Unterseite oder Seite Ihr's Schranks fest. So können Sie den Empfänger wieder einfach entfern und neu befestigen.

ACHTUNG: Wenn Sie nur ein Gerät bedieren wollen, lessen Sie den zweiten IR Empfänger einfach ungenutzt. Entfermen Sie diesen nimals vom Kabel!

Tipp 2: Wenn Sie mehr als zwei Geräte bedieren sollen, können Sie ein zusätzliches IR LED Verlängerungskabel aus der IRED Serie (nicht enthalten) mit dem anderen Anschluss verbinden.

7. Gebrauch

Richten Sie ihre Original-Fernbedienung auf den ebode IR Link P Empfänger. Wenn eine Taste gedrück wird, wandelt der Empfänger das InfraRot-Signal in ein Niederspannungssignal um, das durch den IRLink-Hub empfangen und wieder in InfraRot umgewandelt wird. Sie können nun die gewunschten Audio/Video-Gerate bedienen.

8. Problemlösungen

Obwohl der ebode IR Link P mit geschützter eIR^2xTM (sprich: Eirex) Technologie ausgestattet ist, die ein Hochstmaß An Immunität gegen Infrarotstörungen durch direkte Sonneneinstrahlung, CFL-Lampen und Flachbildschirme (einschließlich Plasma, LCD und LED) bietet, kann in Ausnahmefällen ein Umsetzen des IRL IR-Empfängers in eine andere Position notwendig sein, falls das Gerat unerwartete Störungen aufnimmt. Diese Störungen konnen im schlimmsten Fall das System am Betrieb hintern. Sie konnen Störungen identifizieren, wenn die IR-Emitter leuchten, selbst wenn Sie zu dem Zeitpunkt keine Fernbedienung benuten.

Überprüfen Sie nach dem Umsetzen, ob der IR Link P den Satellinenempfänger oder andere Komponenten steuert. Arbeitet der IR Link P immer noch nicht, so setzen Sie den/die IRED-Emitter um. Bringen Sie ein nicht direkter über dem Infrarot-Empfangsfeister der Komponente an. Sehen Sie die genaue Position des Infrarot-Empfangsfesters in der Bedienungsanleitung des betreffenden Geräts nach oder wenden Sie sich an den Hersteller.

Haben Sie noch Fragen? Schauen Sie auf unsere Website www.ebodeelectronics.eu.

9. Technische Informationen

Stromzufuhr:230VAC/50Hz,12VDC 100mA;2.1mm

IR LED Kabel: 3 IR LEDs

Kabellange : 3 m gesamt, 1 m vom Hub zum IR LEDs, und/oder 3,5 mm mono jack plug

Hub MaBe: 55x40x25mm
