XDOM IR LINK B - Telecomando EDOBE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di estensione a infrarossi (IR extender) per apparecchi audio/video
Marca	EDOBE
Modello	XDOM IR LINK B
Dimensioni del ricevitore	55 x 40 x 25 mm
Alimentazione	230 VAC / 50 Hz tramite alimentatore 12 VDC, 100 mA (connettore 2,1 mm)
Portata del ricevitore	da 4 a 7 metri in visibilità diretta
Numero di trasmettitori inclusi	3 trasmettitori IR integrati nell'hub
Connettore aggiuntivo	Jack da 3,5 mm per trasmettitori IR aggiuntivi
Lunghezza del cavo	3 m totali (1 m dall'hub ai trasmettitori)
Tecnologia	eIR²x™ (Ilex): elevata immunità alle interferenze IR (sole, CFL, schermi piatti)
Funzioni principali	Controllo a distanza di apparecchi A/V nascosti in un mobile chiuso; riproduzione dei codici IR (RC5/6, RCMM, XMP)
Contenuto del kit	Ricevitore IR, hub con 3 trasmettitori IR integrati, alimentatore
Installazione	Posizionare il ricevitore in vista diretta, attaccare i trasmettitori sui sensori IR degli apparecchi, collegare all'hub e alimentare
Compatibilità	La maggior parte degli apparecchi A/V con comando IR (tranne alcuni marchi come Bang & Olufsen)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare liquidi o solventi
Sicurezza	Utilizzare solo all'interno; evitare l'umidità; scollegare in caso di temporale o inutilizzo prolungato
Ricambi e riparabilità	Trasmettitori IR aggiuntivi (serie IRED) disponibili; non smontare o riparare da soli
Informazioni generali	Manuale disponibile in più lingue; garanzia del produttore in caso di uso conforme

Domande frequenti - XDOM IR LINK B EDOBE

Come installare il XDOM IR LINK B?

Posizionare il ricevitore IR in un punto con vista diretta del telecomando (4-7 metri). Attaccare i trasmettitori al centro del sensore IR di ogni apparecchio. Collegare i cavi all'hub e inserire l'alimentatore.

Cosa fare se i trasmettitori rimangono accesi permanentemente?

Può essere dovuto a interferenze luminose (sole, lampade fluorescenti compatte, schermi). Spostare il ricevitore in un punto meno esposto. Verificare che i trasmettitori siano ben posizionati sul sensore IR.

Quali apparecchi sono compatibili con l'IR Link P?

La maggior parte degli apparecchi audio/video che utilizzano un telecomando a infrarossi (TV, decoder, lettore DVD) sono compatibili, ad eccezione di alcuni marchi come Bang & Olufsen. Consultare il rivenditore in caso di dubbi.

Posso comandare più di tre apparecchi?

Sì, l'hub dispone di un jack da 3,5 mm per aggiungere trasmettitori IR aggiuntivi (serie IRED) venduti separatamente.

Come funziona il sistema?

Il ricevitore cattura il segnale IR del telecomando, lo converte in segnale a bassa tensione e lo trasmette all'hub. L'hub lo ritrasforma in comando IR tramite i trasmettitori attaccati sugli apparecchi.

Qual è la portata del ricevitore?

La portata consigliata è da 4 a 7 metri in visibilità diretta tra telecomando e ricevitore.

Cosa fare se un trasmettitore non funziona?

Verificare che il trasmettitore sia ben attaccato al centro del sensore IR dell'apparecchio. Riposizionarlo se necessario. Consultare il manuale dell'apparecchio per localizzare il sensore esatto.

Il prodotto necessita di batterie?

No, il XDOM IR LINK B è alimentato a rete tramite l'alimentatore fornito (230 VAC / 12 VDC). Non sono necessarie batterie.

Come pulire il ricevitore e i trasmettitori?

Utilizzare un panno morbido e asciutto. Non utilizzare mai liquidi, alcol o solventi. Scollegare l'alimentatore prima di pulire.

Ci sono precauzioni di sicurezza da rispettare?

Utilizzare l'apparecchio solo all'interno, al riparo dall'umidità. Scollegarlo in caso di temporale o inutilizzo prolungato. Non smontare mai il prodotto; nessuna parte è riparabile dall'utente.

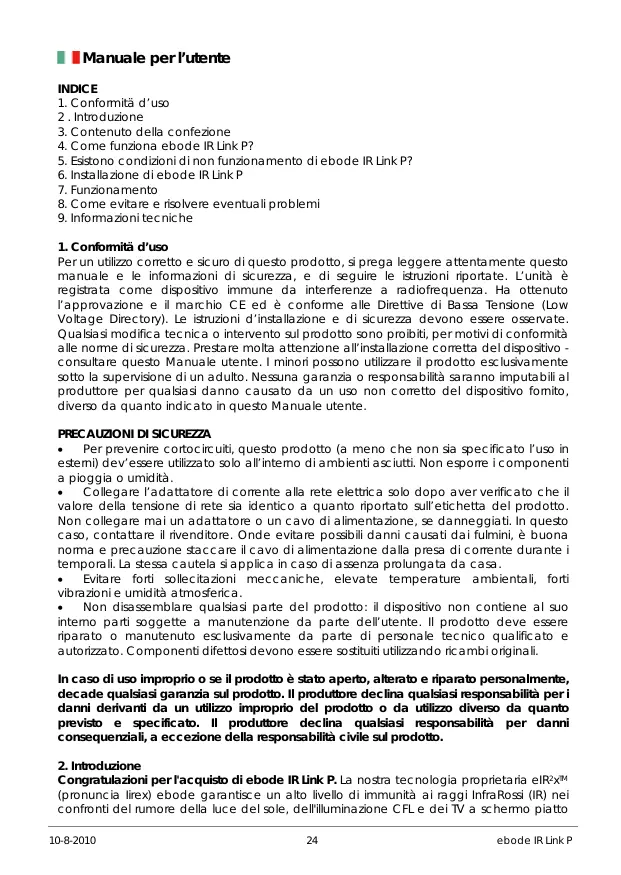

MANUALE UTENTE XDOM IR LINK B EDOBE

1. Conformità d'uso
2. Introduzione
3. Contenuto della confezione
4. Come funziona ebode IR Link P?
5. Esistono condizioni di non funzionamento di ebode IR Link P?
6. Installazione di ebode IR Link P
7. Funzionamento
8. Come evitare e risolvere eventuali problemi
9. Informazioni tecniche

1. Conformità d'uso

Per un utilizzo correto e sicuro di"Thiso prodotto, si prega leggere attendamente questo manuale e le informazioni di sicurezza, e di seguire le struzioni riportate. L'unità è registrata come disistivo Immune da interferenze a radiofrequenza. Ha ottengo l'approvazione e il marchio CE ed è conforme alle Direttive di Bassa Tensione (Low Voltage Directory). Le struzioni d'installazione e di sicurezza devono essere osservate. Qualiasi modifica tecnica o intervento sul prodotto sono proibiti, per motivi di conformità alle norme di sicurezza. Prestare molta attenzione all'installazione corretta del dispositivo - consultare quello Manuale utente. I minori POSSono utilizzare lo prodotto esclusamente sulla supervisione di un adulto. Nessuna garanzia o responsabilità saranno imputabili al produttore per qualsiasi danno causato da un uso non corretto del dispositivo fornito, diverso da quando indicate in quello Manuale utente.

PRECAUZIONI DI SICUREZZA

• Per prevenir cortocircuito, quello prodotto (a meno che non sia specificato l'uso in esterni) dev'essere utilizzato solo all'interno di ambienti asciutti. Non esporre i componenti a pioggia o umidità.
• Collegare l'adattatore di corrente alla rete elettrica solo dopo averificato che il valore della tensione di rete sia identico a quanto riportato sull'etichetta del prodotto. Non collegare mai un adattatore o un cavo di alimentazione, se dannegliati. In questo caso, contattare il rivenditore. Onde evitare possibili danni causati dai fulmini, è Buona norma e precauzione staccare il cavo di alimentazione nella presa di corrente durante i temporalli. La ricerca cautela si applica in caso di assenza prolongata da casa.
• Evitare forti solleciazioni meccaniche, elevate temperature ambientali, fortii vibrazioni e umidità atmospherica.
• Non disassemblare qualiasi parte del prodotto: il dispositiivo non contiene al suo interno parti soggetta a manutenzione da parte dell'utente. Il prodotto delve essere riparato o manutenato esclusivamente da parte di personale techniquefficato e autorizzato. Componenti difettosi devono essere sostituiutilizzando ricambi originali.

In caso di uso improprio o se il prodotto è stato aberto, alterato e riparato personalmente, decade qualsiasi garanzia sul prodotto. Il produttore declina qualsiasi responsabilità per i danni derivanti da un utilizzo improprio del prodotto o da utilizzato diverso da quanto previsto e specificato. Il produttore declina qualsiasi responsabilità per anni consequentiali, e accezione della responsabilità civile sul prodotto.

2. Introduzione

Congratiazioni per l'acquire di e biome IR link P. La nostra technologia proprietaria elR²xIM (pronunciation lirex) e biome garantiès un alto livido di immunità ai raggi InfraRossi (IR) nei confronti del rumore della luce del sole, dellilluminazione CFL e dei TV a schermoizzato

(compressi plasma, LCD e LED). Fornisce una riproduzione accurata dei codici a InfraRossi che vengono utilizzati nei telecomadi di ultima generatione, per esempio, nelle set-top box e nei media player (incl. RC5/6, RCMM, XMP di SKY HD).

ebode IR Link P è un Sistema di Estensione InfraRossi che consente di utilizzare il Telecomando a InfraRossi per comandare apparecchiature multimediai Audio/Video poste all'interno di cabinet chiusi e/o in altre postazioni non in vista. ebode IR Link P viene alimentato dalla presa di corrente (nessuna batteria richiesta).

Un'Estensione InfraRossi generalmente consiste di un disposito di ricezione IR - InfraRossi, (il "Ricevitatore"), un circuito di distribuzione, una Centralina, ed infine il diodo IR Emettitore (il "trasemittitore"), che lampeggia il segnale IR all'apparecchiatura A/V.

3. Contenuto della confezione

ebode IR Link P è composto da tre parti:

1 IRLP Ricevitore IR
1 IRHUB1 Centrinala collegata a LED Emettitori IR e una presa jack 3.5mm aggiuntiva per espandere i diodi Emettitori.
1 Adattatore di alimentazione

4. Come funziona ebode IR Link P?

Il Ricercaire ebode IR Link P, posizionato su un mobile o un cabinet, riceve i segnali IR provenienti dai telecomandi. Esso quindi amplifica il segnale del telecomando, distribuendolo agli Emettitori collegati. Ogni piccolo emettitore contiene un LED trasmettitore IR, che lampeggia nell'infrarioso e nelcampo della luce visible quando vengono inviati comandi remoti. Suddetti Emettitori consentono di estendere la portata dei telecomandi per comandare le apparecchiatura Audio/Video (quali Ricercaire A/V, DVR, decoder Satellitaire, Sintonizzatore via Cavo, etc.)essoendo positamente di fronta alla "finestre" del sensore IR di ogni dispositivo mediante un sottile film biadesivo. Quando un telecomando remoto viene fatto funzionare puntandolo verso ebode IR Link P, i comandi IR verrannotrasferriti aldispositivo da comandare.

5. Esistono condizioni di non funzionamento di ebode IR Link P?

La maggior parte di marchi e modeli di appearecchiature comandabili via IR possono essere utilizzati con ebode IR Link P, con alcune eccezioni riguardanti quelli che'utilizzato portanti IR ad alla frequenza, quali Bang&Olufsen (chiedi al tuo rivenditore).

6. Installazione di ebode IR Link P

Le prese dell'Hub sono identificata da un codice di colore per una facile e velocne installmente del Ricevitore IR e degli Emettitori IRED che disponogo di jack con la stessa corrispondenza di colore.

Passo 1: Posizione are il Ricervitore IR ebode IR Link P in modo che i raggi InfraRossi del telecomando siano in linea di vista col frontale dell'unità (nel raggio d'azione del dispositivo, compreso fra 4-7 metri). Il Ricervitore più essere fissato alla superficie utilizzato il cuscinotto con nastro a doppio lato o tramite una lastrina sul foro della vite sul fondo dell'unità.

Passo 2: Installare i piccoli Emettitori sulle apparecchietà multimediali da comandare, utilizzando la segente procedura:

Togliere la copertura da uno degli Emettitori, esponendo la superficie biadesiva. Applicare l'emettitore direttamente al centro della "finestre" del sensore di una delle apparecchiature.

Note: I diodi Emettitori hanno una sottile pellicola biadesiva posteriore. Utilizzaria per fissari stabilmente di fronte alla "finestre" IR di ogni singola apparecchiatura. Cio delve essere effettuito conolta cura e precisione. Verificare il corretto positizamento degli Emettitori IR, prima di fissari definitivement esercitando una moderata pressione.

Collegare diodi Emettitori IR agguiuntivi al jack correspondente della centralina, ed installare i piccoli Emettitori sulle apparecchiature multimediali segundo la summenzionata procedura.

Passo 3: Far passare i cavi del Ricervitore IR nella parte posteriore del cabinet e collegare lo spinotto jack nell'apposita presa femmina jack della Centralina.

Passo 4: Inserire il cavo di alimentazione nella presa della centralina.

SUGGERIMENTO: Puo anc che posizionare il Ricevitore IR in basso o lateralmente al cabinet, utilizzando il nastro bladesivo, o fissario con una vite nella parte inferiore del cabinet utilizzato il foro a vite posto inferiormente al Ricevitore. Cio consente di staccare e riattaccare facilemente il Ricevitore ebode IR Link P.

ATTENZIONE: Se stai'utilizzato una sola apparente chiatabura multimediale, i LED aggintivi non sono necessari. Non ruimoverli assolutamente dal cavetto! E sufficiente coprirli con una plastica opaca, poggiantoli vicino alla Centralina.

SUGGERIMENTO 2: Se vuoi comandare più appearecchiature, puoi acquistare un diodo emettitore Irg aggiuntivo (IRD Series), inserendolo nell'altra presa jack.

7. Funzionamento

Puntare il telecomando originale al ebode IR Link P Ricevitore. Non appena si preme un pulsante, il Ricevitore IR cattura commande, Io converte in un segnale bassa tensione, e lo trasmette verso il ebode IR Link P centralina. Questo appearecchio converte il segnale in uno a InfraRossi al fine di controllare la sorgente A / V selezionata.

8. Come evitare e risolverve eventuali problemi

Anche se l'ebode IR Link P garantisce un alto livello di immunità ai raggi InfraRossi (IR) nei confronti del rumore della luce del sole, dell'illuminazione CFL e dei TV a schermo pietto (compressi plasma, LCD e LED), in rari casi, il Ricevitore I RLP potrebbe dover essere spostato in una posizione diversa se l'unità sta rilevando interferenze inaspettate. Questa interferenzaioso, in casi gravi, impedire alsystema di funzionare. E possible identificare le interferenze quando gli Emettitori a InfraRossi sono accesi,anche quando non si sta usingo un telecomando che trasmette in quel momento.

Dopo il risposzionamento, controllare per vedere se il IR Link P fa funzioniare il Rievistore satellitare o altri componenti. Se il IR Link P continua a non funzioniare, risposizione l'Emettitore (o gli Emettitori) IRED. Esso cui non essere situato direttamente sulla "finestrà" di ricezione ad InfraRossi del componente. Consultare il manuale utente dell'unità o il produttore per l'ubicazione esatta della "finestrà" InfraRossi.

Hai ancora quale domanda da porre? Visita www.ebodeelectronics.eu

9. Informazioni tecniche

Alimentazione: 230VAC/50Hz, 12VDC 100mA; 2.1mm

Cavo diodo emettitore IR: 3 LED IR

Lunghezza cavo: 3 m totale, 1 m da centralina a LED IR, e/o presa jack mono 3.5 mm

Ricevitore: dimensioni 55x40x25mm
