MANUALE UTENTE XDOM TAKE 6 IR EDOBE

Manuale per l'utente 59

TAKE 6

UNIVERSAL REMOTE 6 in1

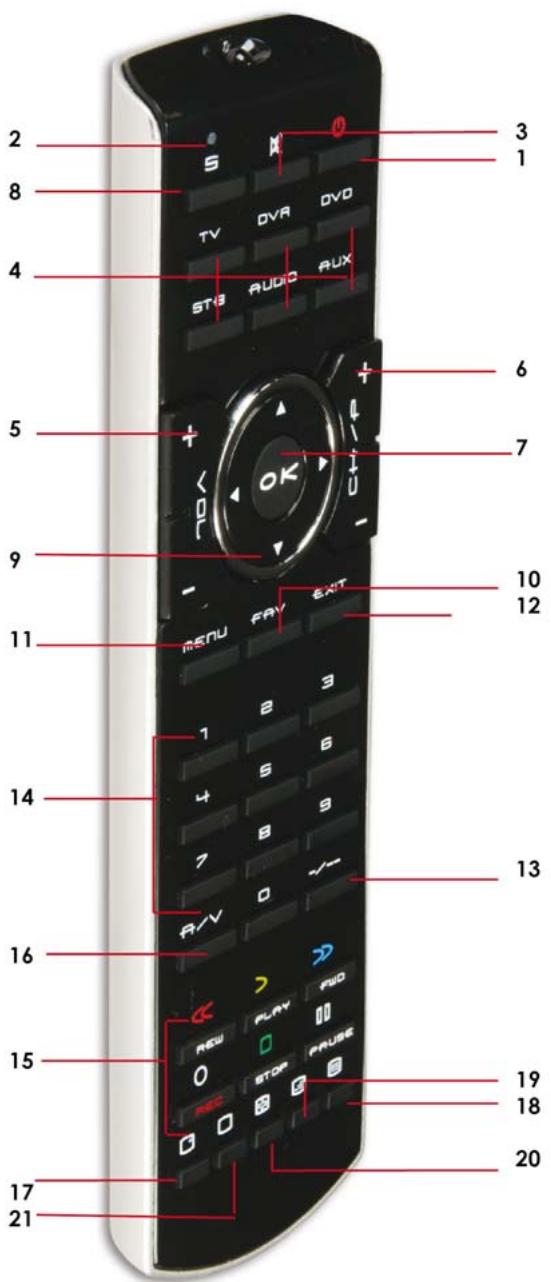

Button layout

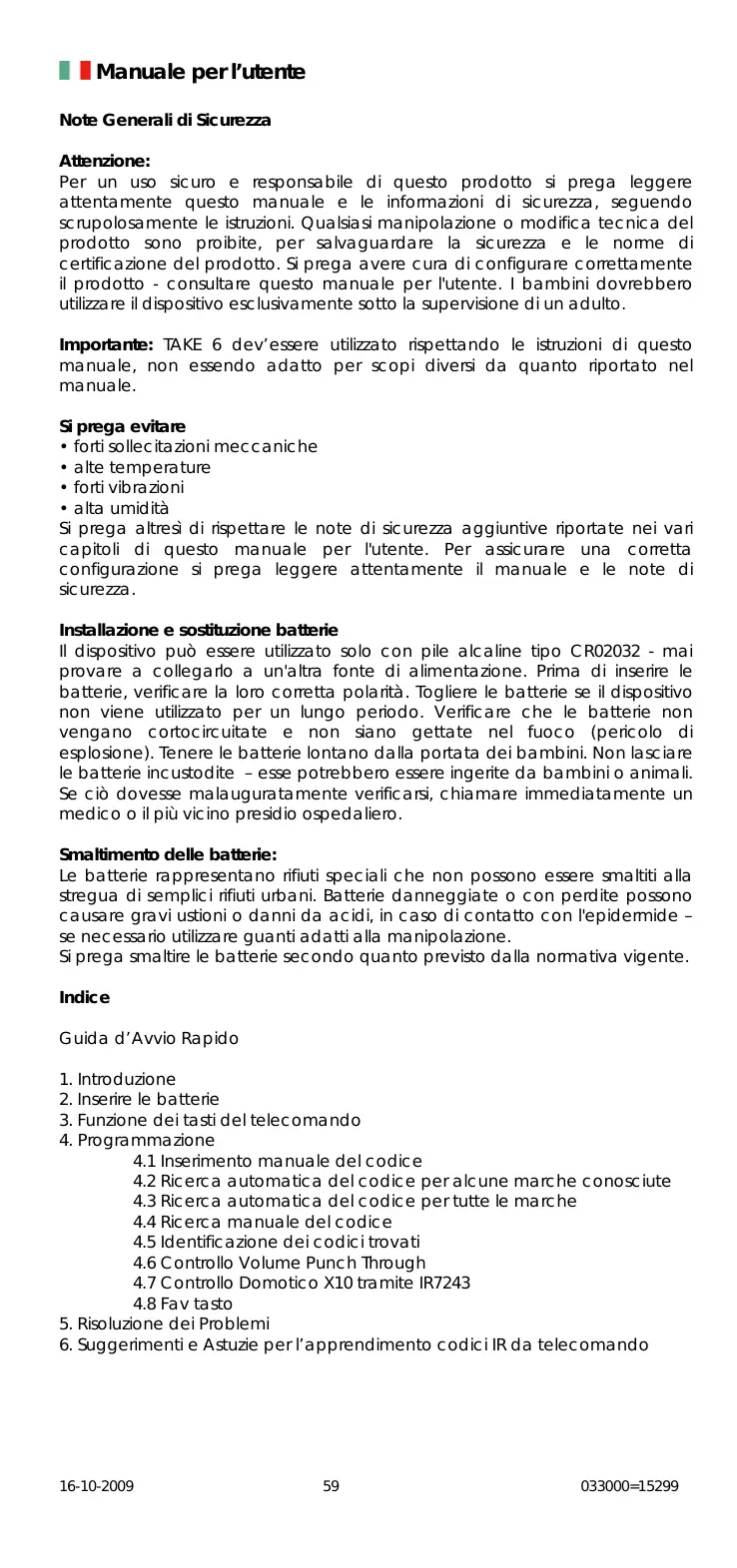

Note Generali di Sicurezza

Attenzione:

Per un uso sicuro e responsablei di quello prodotto si prega leggere attendamente quello manuale e le informazioni di sicurezza, seguendo scrupolosamente le istruzioni. Qualsiasi manipolazione o modifica tecnia del prodotto sono proibite, per salvaguardare la sicurezza e le norme di certificazione del prodotto. Si prega avere cura di configurare correttamente il prodotto - consultare quello manuale per l'utente. I bambini dovrebbero utilizzato il dispositivo esclusivamente nelle supervisione di un adulto.

Importante: TAKE 6 dev'essere utilizzato rispettoando le istruzioni di quello manuale, non essendo adatto per scopi diversi da quando riportato nel manuale.

Si prega evitare

• fortisollecitazioni meccaniche
• alte temperature
  forti vibrazioni
• alta umidità

Si prega altresi di rispettare le note di sicurezza aggiuntive riportate nei vari capitoli di甚么 manuale per l'utente. Per assicurare una corretta configurazione si prega leggere attendamente il manuale e le note di sicurezza.

Installazione e sostituzione batterie

Il disposativo può essere utilizzato solo con pile alcaline tipo CR02032 - mai provare a collegarlo a un'altra fonte di alimentazione. Prima di inserire le batterie, verificare la loro corretta polarità. Togliere le batterie se il disposativo non viene utilizzato per un lungo periodo. Verificare che le batterie non vengano cortocircuitate e non siano gettate nel fuoco (pericolò di esplosione). Tenere le batterie lontano dalla portata dei bambini. Non lasciare le batterie incustodite - esse potrebbero essere ingerite da bambini o animali. Se ciò dovesse malauguratamente verificarsi, chiamare immediatamente un medico o il più vicino presidio ospedaliero.

Smaltimento delle batterie:

Le batterie rappresentano rifiuti speciali che non possono essere smaltiti alla stregua di semplici rifiuti urbani. Batterie danneggiate o con perdite sono causare gravi usioni o danni da acidi, in caso di contatto con l'epidermide - se necessario utilizzato quanti adatti alla manipolazione.

Si prega smaltire le batterie secondo quando previsto alla normativa vigente.

Indices

Guida d'Avvio Rapido

1. Introduzione
2. Inserire le batterie
3. Funzione dei tasti del telecomando
4. Programmazione

4.1 Inserimento manuale del codice
4.2 Ricerca automatica del codice per alcune marche conosciute
4.3 Ricerca automatica del codice per tutte le marche
4.4 Ricerca manuale del codice
4.5 Identificazione dei codici trovati
4.6 Controllo Volume Punch Through
4.7 Controllo Domotico X10 tramite IR7243
4.8 Fav tasting

1. Risoluzione dei Problemi
2. Suggerimenti e Astuzie per l'apprendimento codici IR da telecomando

Guida d'Avvio Rapido

1. Aprire il coperchio sul retro di TAKE 6
2. Inserire due batterie CR2032. Assicurarsi che le batterie siano NUOVE.

b)ProgrammareTAKE6

1. Accendere l'apparecchio che si vuole controllare (TV, DVR, DVD, STB, AUX, AUDIO).
2. Il tasting AUX permette di programmare e controllare qualiasi apparecchio come TV, DVR, DVD, CD, STB.
3. Prendere il libro dei codici fornito con TAKE 6 e trovare lamarca dell'apparecchiatura che si vuole controllare. Es. se si ha un TV Thomson cercare Thomson nella sezione TV.
4. Premere e tenere il tasto indicate con "S" (8) finché il LED (2) sta sempre acceso. Cio avviene in circa 3 secondi. Rilasciare il tasto "S".
5. Premere e tenere il tasto modo TV, DVR, DVD, STB, AUX, AUDIO (4), secondo l'apparecchiatura che si vuole controllare.
6. Dal libero dei codici prendere il primo numero corrispondente all'apparecchiatura e insere il numero premendo i tasti 0-9 (14). Ogni volta che si premere un tasto il LED (2) lampeggerà.
7. Se il numero viene inserito correttamente il LED si spegnerà. Se il numero non è correttato allora il LEDrosso lampeggerà velocemente. Se è sbagliato si deve tornare al punto 4.

Premere il tasto POWER (1). Se l'apparecchiatura si spegne, il codice giusto è stato trovato. Se non si spegne si deve tornare al punto 4.

Talvolta ci sono parecchi codici che hanno caratteristiche simili. Se si trovava che il TAKE 6 non funziona per alcune funzioni, potrebbe essere necessario provare un'alto codice.

1. Introduzione

Il TAKE 6 è progettato per controllare fino a 6 dispositivi: TV, DVR, DVD, STB, AUDIO o qualsiasi altri apparecchiotramite il tasto modo AUX.

Il TAKE 6 contiene una libreria di codici che sono pre-programmati nel telecomando. Questa libreria copre quasi tutti i prodotti audio video presenti al giorno d'oggi sul mercato. I codici devono essere programmati una volta prima dell'uso. Ciò più essere fatto in diversi modi:

a. Inserimento manuale di uno dei codici migliorato在整个 mondo e il tipo di apparecchio nel libro dei codici allegato (vedere 4.1)
b. Ricerca automatica del codice per alcune marche conoscuite (4.2)
c. Ricerca automatica del codice per tutte le marche (4.3)
d. Ricerca manualeattraverso tutti i codici (4.4)

1. Aprire il coperchio sul retro del Telecomando TAKE 6.
2. Inserire 2 batterie CR2032, verificare che siano messe correttamente con il + sulla batteria nella stessa posizione individata dentro il comparto della batteria.
3. Chiudere con cura il comparto batteria.

3. Funzione dei tasti del telecomando

[1] POWER (On/Off)

Permette di spegnere l'ultima apparecchiatura selezionata. Alcune apparecchiature possono anche essere accese con quello bottone.

[2] Indicatore LED

La luce dell'indicatore lampeggia quando il telecommando è in uso o rimane continuamente accesa quando si sta programmando il telecommando.

[3] MUTE

Permette di accendere/spegnere l'audio. Si cui controllare la funzione "Mute" del TV sono quando si è in modo DVR, DVD o STB. Non c'è bisogno di selezionare il modo TV.

[4] TV, DVR, DVD, STB, AUX, AUDIO

Questi tasti permettono di selezionare l'apparecchio che si vuole controllare.

[5] VOLUME +/-

Permette di controllare il volume. Si può controllare il volume del TV ancche quando si è in modo DVR, DVD o STB. Non c'è bisogno di selezionare il modo TV.

Selezione il canale successivo o precedente del proprio apparecchio TV o STB. In modo DVD: capitolo successivo o precedente.

[7] OK Conferma la selezione del menu.

[8] S Permette di programmare il telecomando prima del primo uso. Permette ancche di accedere alle funzioni secondarie di certe apparecchiature A/V (Shift). Premere il tasto S seguito dal tasto funzione desiderato.

[9] Tasti di Navigazione

Questi bottoni permetto di navigare nel menu del dispositivo selezionato (se il dispositivo selezionato ha tale menu)

[10] Bottone preferito, ricorda i due bottoni maggiornente usati

[11] Menu Attivazione del Menu

[12] Exit Uscita dal Menu

[13] --

In collegamento con i tasti numerici, quello bottone permette con alcuni apparetti di selezionare direttamente i canali superiuri a 9. Se si è in modo programmazione - ricerca automatica del codice - si può confirmare il codice.

[14] Tasti numerici 0 - 9

Funzionano come sul telecomando originale.

In modo DVR, DVD o CD: Questo bottone funziona come sul telecomando originale.

In modo TV: Tasto colorato (Rosso), controlling the teletext or speciali funzioni dell'apparecchio.

PLAY

In modo DVR, DVD o CD: Questo bottone funziona come sul telecomando originale.

In modo TV: Tasto colorato (Giallo), controlling the fasttext or speciali funzioni dell'apparecchio.

FF (avanzamento)

In modo DVR, DVD o CD: Questo bottone funziona come sul telecomando originale.

In modo TV: Tasto colorato (Blu), controlling the fasttext o speciali funzioni dell'apparecchio.

REC (registratione)

Questo bottone funziona come sul telecomando originale sul DVR.

Per evitare errorsi deve premere quello tasto due volte per attivare esta funzione.

STOP

In modo DVR, DVD o CD: Questo bottone funziona come sul telecomando originale.

In modo TV: Tasto colorato (Verde), controlling the fasttext or specialized funzioni dell'apparecchio.

PAUSE

In modo DVR, DVD o CD: Questo bottone funziona come sul telecomando originale.

In modo TV: Tasto colorato (Magenta), controlling the fasttext o speciali funzioni dell'apparecchio.

[16] AV Selezione di una sorgente esterna (es. ingresso SCART).
[17] INFO Mostra un informazione sullo schermo dell'apparecchiatura selezionata (quando disponibile).
[18] Teletext Teletext OFF: Interrompe Teletext / Fasttext.
[19] Teletext Teletext Hold: Interrompe il cambiamento di pagina in modo Teletext / Fasttext.
[20] Teletext Teletext Mix: Permette di mescolare Teletext / Fasttext e l'immagine del canale selezionato.
[21] Teletext Teletext ON: Avvio/interruzione Teletext / Fasttext.

4. Programmazione

Per renders il telecomando adatto al proprio apparecchio, lo si deve programmare una volta. Si può fare ciò inserendo un codice, relativivo allamarca e al tipo di dispositivo che si vuole controllare. Si può programmare qualiasi apparecchio in agli tasto MODO. Per esempio, se si hanno tre videoregistratori, si può programmare il videoregistratore 1 su DVR, il videoregistratore 2 su AUX e il videoregistratore 3 su AUDIO.

4.1. Inserimento manuale del codice

Prendere il libro dei codici e cercare la lista corrispondente all'apparecchio che si sta cercando, es. TV o DVR. Poi trovare lamarca corrispondente (es. Sony). Ora si troveranno uno o più codici da 4 cifre. Se c'è più di un codice, quello correttto dipende dall'apparecchio. In genere, i codici sono migliorati in ordine di età dell'apparecchio. Prima l'apparecchio più vecchio, il più giovane alla fine. Talvolta si deve provare diversi codici prima di trovare quello giusto per l'apparecchio.

1. Assicurarsi che l'apparecchio sia acceso (per esempio TV).
2. Premere e tenere il tasting S (8) finché l'indicatore LED rimane accesso continuamente. Rilasciare il tasting S.
3. Premere e rilasciare il tastingo modo (4) dell'apparecchio che si vuole controllare (per esempio TV).
4. Inserire il codice a 4 cifre dal Libro dei Codici usando il tastierino (14). Il LED (2) si spelgne dopo che l'ultima cifra è stata inserita. Se s'inserisce un codice sbagliato il LED lampeggia per 3 secondi poi si spelgne. Si deve ripetere dal punto 2.
5. Puntare il telecomando nella direzione del TV e premere il bottone POWER (1). L'apparecchio dovrebbe essere spento. Controllare le altre funzioni (per esempio per un DVR, FF o REW ecc...). Se certe funzioni non rispondono,cisiona indica che il codice inserto non è corretto. In tal caso ripetere la procedura sopra riportata con il codice correspondente successivo dellamarca.
6. Ripetere esta procedura dal passo 1 per gli altri apparecchi che si voglioni controllare (DVR, DVD, STB,...). Se l'apparecchio (TV, STB, ecc...) non risponde, provare altri codici della marca. Se alcora non risponde, provare il metodo della ricerca manuale del codice (4.4. Ricerca manuale del codice).

4.2. Ricerca automatica del codice per alcune marche conoscuite

Se la propriamarca è elencata qui sotto, si può usare il metodo di ricerca della marca (piu veloce della "ricerca manuale" ed "automatica del codice").

MARCA	CODICE	MARCA	CODICE
Philips / Radiola	1	Telefunken / Saba / Normende	4
Akai / Daewoo / JVC / Panasonic / Sharp / Sony / Toshiba	2	Grundig / Blaupunkt	5
Brandt / Thomson	3	Nokia / ITT	6

1. Accendere il dispositivo che si vuole controllare.

2. Premere e tenere S (8) finché l'indicatore LED (2) s'illumina in maniera fissa. Rilasciare il bottone S.

3. Premere il bottone modo (4) che corrisponde all'apparecchio che si vuole controllare. Il LED (2) lampeggia una volta.

4. Inserire il codice corrispondente alla marca, puntare il Telecomando TAKE 6 nella direzione dell'apparecchio, premere solo una volta CHAN+ (6). Continuire a puntare il Telecomando TAKE 6 versus il proprio apparecchio finché l'apparecchio cambia il Canale (il telecomando invia un segnale agli secondo. Si prega di attendere finché l'apparecchio reagisce). Quando I'apparecchio non reagisce, premere il tasto -/-- (13) per confirmare. Se si manca accidentallymente il codice, siouldi interrompere la ricerca automatica premendo CHAN- (6) e premendo ripetutamente quello tasto ritornare al codice giusto. Premere -/-- (13) per confirmare.

4.3 Ricerca automatica del codice per tutte le marche

Quando sioca un codice sconosciuto, si può atraverasare la librería automaticamente (Ricerca Automatica). Quando l'apparecchiatura risponde, si può interrompere il processo di ricerca e salvare il codice trovato.

Nota: siccome si può dedicare qualsiasi apparecchio (TV, DVD, STB...) al tasting DVR, DVD, CD, STB, AUDIO o AUX, bisogna prima inserire qualsiasi codice a 4 cîfre per il tipo di apparecchio che si vuole controllare (travato nel libro dei codici),cisione: se si vuole programmare un STB sul tasting DVR, inserire QUALSIASI codice STB trovato nel libro dei codici e poi seguire quanto riportato quello:

1. Accendere il dispositivo che si vuole controllare.

2. Premere e tenere S (8) finché l'indicatore LED (2) s'illumina in maniera fissa. Rilasciare il bottone S.

3. Premere il bottone modo (4) che corrisponde all'apparecchio che si vuole controllare. Il LED (2) lampeggia una volta.

4. Premere una volta CHAN+ (6). Dop o alcuni secondi inizia la ricerca nella libreria dei codici (ricerca rapida, un codice per secondo). Quando il dispositivo risponde, si può premere CHAN+ (6) per passare alla ricerca lenta (1 codice per 3 secondi). Si può tornare indietro premendo CHAN- (6) (si può andare avanti premendo CHAN+ (6) nel caso si sia andati troppo indietro). Appena l'apparecchio risponde di nuovo, premere il tasto -/-- (13) per salvare il codice trovato.

Note: se alcune funzioni dell'apparecchio non funzionano, si deve provare un altro codice per lamarca. La funzione di ricerca inizia dopo l'ultimo codice confirmato. Per esempio, se era 030, la funzione di ricerca inizia a 031, ecision continua fino all'ultimo codice possible.

4.4. Ricerca manuale del codice

Nota: siccome si cui dedicare qualsiasi appareccchio al tasto DVR, DVD, CD, STB, AUDIO, AUX, bisogna prima inseire qualsiasi codice a 4 cître per il tipo di appareccchio che si vuole controllare (travato nel libro dei codici),cisione: se si vuole programmare un STB sul tasto AUX, inseire QUALSIASI codice STB trovato nel libro dei codici e poi seguire quanto riportato quello:

1. Accendere il dispositivo che si vuole controllare.

2. Premere e tenere S (8) finché l'indicatore LED (2) s'illumina in maniera fissa. Rilasciare il bottone S.

3. Premere il bottone modo (4) che corrisponde all'apparecchio che si vuole controllare (per esempio TV).
4. Premere CHAN+ (6) ripetutamente finché il canale cambia. Se si supera il codice corretto usare CHAN- (6) per tornare al codice giusto.
5. Quando l'apparecchio che si vuole controllare reagisce, premere -/-- (13) per confirmare il codice.

Note: se l'apparecchio non ha CHAN+ si può usare PLAY (DVR o DVD) (15) o POWER (1). La ricerca inizia après l'ultimo codice registrato. Se era 030, la ricerca inizia dal 031 fino all'ultimo codice possibile e poi fa da 000 a 029. Nota: se certe funzioni dell'apparecchio non sono nelle controllate si devè trovare un codice diverso per la propria marca.

4.5. Identificazione dei codici trovati

Se non si conoscono i codici (per esempio perché sono stati trovati con la ricerca automatica) si possono identificare come descririto tutto:

1. Premere e tenere S (8) finché l'indicatore LED (2) s'illumina in maniera fissa.
   Rilasciare il bottone S.
2. Premere il bottone modo (4) che corrisponde all'apparecchio che si vuole identificare (DVR, DVD, CD, STB, AUDIO o AUX). Il LED lampeggia una volta.
3. Premere di nuovo S. Il LED lampeggia una volta.
4. Per identificare la prima cífra premere ciscun bottone da 0 a 9 (14) finché il LED lampeggia. Il numero premuto è la prima cífra del codice.
5. Premere ciascun bottone da 0 a 9 come sopra per trovare la seconda cifra.
6. Premere ciascun bottone da 0 a 9 come sopra per trovare terza cifra.
7. Premere ciascun bottone da 0 a 9 come sopra per trovare la quarta cifra.
   Quando la quarta cifra è stata trovata il LED si spegnerà.

4.6. Indirizzato del Controllo Volume

Il telecommando TAKE 6 permette di selezionare quale Modo controllingi bottoni volume/muto. I bottoni volume VOL + (5), VOL- (5) e Mute (3) possono essere impostati per il controllo individuale da CIASCUN Modo dispositivo o possono essere impostati per TUTTI I modi dispositivi per indirizzare il controllo volume ad uno specifico Modo dispositivo. Il telecommando è inizialmente impostato (Predefinito di Fabbrica) per il controllo da ciascun specifico Modo dispositivo.

Regolazione di TUTTI i controlli volume ad un modo.

Si può assegnare il controllo volume ad un dei modi del telecommando amesso che il controllo volume esista sul dispositorio corrispondente (es. controllo del suono TV in modo DVR, DVD, ecc...).

• Tenere premuto il tasting S (8) finché il LED rimane acceso.
• Rilasciare il tasto S (8).
• Premere e tenere il tasting MUTE (3) finché il LED lampeggia una volta, poi rilasciare il tasting MUTE.
• Premere il tasto modo richiesto, es. TV, corrispondente al dispositorio che controllerà i bottoni VOL e MUTE per TUTTI i Modi dispositorio.
• Premere erilasciare il bottone MUTE (3) ed il LED si spegne.

Regolazione dei controlli volume per CIASCUN modo.

Si più assegnare il controllo volume in modo da essere individuale per ciascun modo selezionato, ammesso che il controllo volume esista sul dispositorio corrispondente (es. controllo del suono dell'apparecchio TV in modo TV, il controllo del suono del ricevitore STB nel modo STB,...).

• Tenere premuto il tasting S (8) finché il LED rimane acceso.
• Rilasciare il tasto S (8).
• Premere e tenere il tasting MUTE (3) finché il LED lampeggia una volta, poi rilasciare il tasting MUTE.
• Premere il tastingo modo richiesto, es. DVD, corrispondente al dispositivo che controllerà i propri tasti VOL e MUTE.
• Premere erilasciare il tasto VOL - (5) una volta.
• Premere erilasciere il tasto MUTE (3) una volta ed il LED si spegne.

4.7 Controllo Domotico X10 tramite IR7243

Il telecomando TAKE 6 permette di controllare tutte le apparecchiature elettriche di casa.

Ecco alcuni esempi di cui che si può fare con il telecommando 6 in 1 usingo X10:

• Accendere/spegnere, oscurare le luci quando si guarda la TV.
• Accendere le luci di notte per spaventare gli intrusi quando si rileva qualcosa di sospetto.
• Accendere la coperta termica prima che il film fisca per averla calda quando si va a fatto.

Per controllare le proprie lampade o appearecchi, servono un modulo IR7243 e un modulo home X10 addizionale. I moduli vengono simplicamente attaccati alla presa a/c essere nessun altro cablaggio necessario.

Contattare il proprio rivenditore per informazioni addizzionali.

4.8 The FAV key

5. Risoluzione dei problemi

Il telecomando non funziona o perde i codici inserti

• Confermare col proprio telecomando originale che l'apparecchio funzioni correttamente.
• Assicurarsi di aver premuto il tasting modo corrispondente all'apparecchio o dispositivo che si vuole controllinge.
• Se il codice elencato non funziona, provare il metod di RICERCA AUTOMATICA o insere il codice successivo per quellamarca.
• Controllare che le batterie siano inserte con la corretta polarità.
• La programmazione del telecomando necessita di 2 batterie CR2032 (nuove).
• Se il LED rimane permanente接触到, in genere sare necessario sostituire le batterie.
• Reimpostare il telecomando ai valori di fabbrica.

Come reimpostare il Telecomando TAKE 6 ai valori predefiniti di fabbrica

• Premere e tenere S (8) finché l'indicatore LED (2) si accende in maniera fissa. Rilasciare S.
• Premere e tenere S (8) finché l'indicatore LED (2) si accende in maniera fissa. Rilasciare S.
• Premere e rilasciare il tasto 0 (14) una volta.
  Premere erilasciare l tasto S (8).
• II LED (2) si spegne dopo alcuni secondi.
