XDOM IR LINK P - Telecomando EDOBE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di estensione a infrarossi (IR) per telecomando di apparecchi A/V
Marca	EDOBE
Modello	XDOM IR LINK P
Dimensioni del ricevitore	55 x 40 x 25 mm
Alimentazione	230 VAC / 50 Hz, adattatore 12 VDC 100 mA (presa 2,1 mm)
Numero di emettitori inclusi	3 emettitori IR integrati nell'hub, più connettore jack 3,5 mm per emettitori aggiuntivi
Tecnologia di riduzione delle interferenze	eIR²x™ (Ilex): elevata immunità al rumore IR della luce solare, delle lampade fluorescenti compatte e degli schermi piatti
Lunghezza del cavo	3 m totali (1 m dall'hub ai LED IR, con connettore jack 3,5 mm mono)
Portata di ricezione	Circa 4-7 metri in linea diretta
Compatibilità dei codici IR	RC5/6, RCMM, XMP e altri codici a infrarossi comuni
Installazione	Ricevitore su ripiano o fissato con adesivo o viti; emettitori da incollare sul sensore IR degli apparecchi
Fissaggio del ricevitore	Nastro adesivo bifacciale o viti (foro di fissaggio sotto l'unità)
Pile richieste	No (alimentazione di rete)
Manutenzione	Pulire con un panno morbido e asciutto; evitare l'umidità
Sicurezza	Utilizzare solo l'adattatore fornito; non aprire il contenitore; solo per uso interno
Parti di ricambio / accessori	Emettitori IR aggiuntivi (serie IRED) disponibili per comandare più apparecchi
Riparabilità	Nessun componente riparabile dall'utente; contattare un tecnico qualificato in caso di problemi
Garanzia	Garanzia del costruttore non applicabile in caso di apertura, modifica o uso scorretto
Paese di origine	Non specificato
Contenuto del kit	Ricevitore IR (IRLP), hub con 3 emettitori integrati (IRHUB1), adattatore di rete, cavi

Domande frequenti - XDOM IR LINK P EDOBE

Come installare il sistema IR Link P ?

Posizionare il ricevitore IR in un luogo aperto a 4-7 m dal telecomando. Fissarlo con il nastro adesivo bifacciale o avvitarlo. Incollare gli emettitori IR sul sensore IR degli apparecchi (dopo aver rimosso la pellicola protettiva). Collegare il cavo del ricevitore all'hub, quindi collegare l'adattatore di rete all'hub.

Quali apparecchi sono compatibili con l'IR Link P ?

La maggior parte degli apparecchi audio/video comandati a infrarossi (TV, decoder satellitare, lettore DVD, ecc.) sono compatibili, ad eccezione di alcuni marchi che utilizzano alte frequenze IR come Bang & Olufsen.

Perché gli emettitori IR rimangono accesi in modo permanente ?

Ciò può indicare interferenze IR (sole, lampade fluorescenti compatte, schermi). Spostare il ricevitore IR in un altro luogo per ridurre queste interferenze.

Posso aggiungere più di 3 emettitori ?

Sì, l'hub è dotato di una presa jack 3,5 mm per collegare emettitori aggiuntivi (serie IRED) venduti separatamente.

Cosa fare se l'IR Link P non funziona dopo l'installazione ?

Verificare che gli emettitori siano ben posizionati sul sensore IR dell'apparecchio. Provare a spostare il ricevitore. Consultare il manuale d'uso dell'apparecchio per localizzare con precisione il suo sensore IR.

L'IR Link P necessita di pile ?

No, è alimentato dalla rete tramite l'adattatore fornito (230 VAC). Nessuna pila necessaria.

Qual è la portata massima del telecomando ?

La portata raccomandata è di circa 4-7 metri tra il telecomando e il ricevitore, in linea di vista diretta.

Posso utilizzare l'IR Link P all'esterno ?

No, questo prodotto è progettato per uso interno solamente. L'umidità e la pioggia possono danneggiare il sistema.

Come pulire i componenti IR Link P ?

Utilizzare un panno morbido e asciutto per pulire il ricevitore e gli emettitori. Non utilizzare prodotti chimici o abrasivi.

Cosa fare in caso di problema elettrico ?

Scollegare immediatamente l'adattatore di rete dall'hub. Non tentare di riparare da soli. Contattare il rivenditore o un tecnico qualificato.

MANUALE UTENTE XDOM IR LINK P EDOBE

1. Conformità d'uso
2. Introduzione
3. Contenuto della confezione
4. Come funziona ebode IR Link P?
5. Esistono condizioni di non funzionamento di ebode IR Link P?
6. Installazione di ebode IR Link P
7. Funzionamento
8. Come evitare e risolvere eventuali problemi
9. Informazioni tecniche

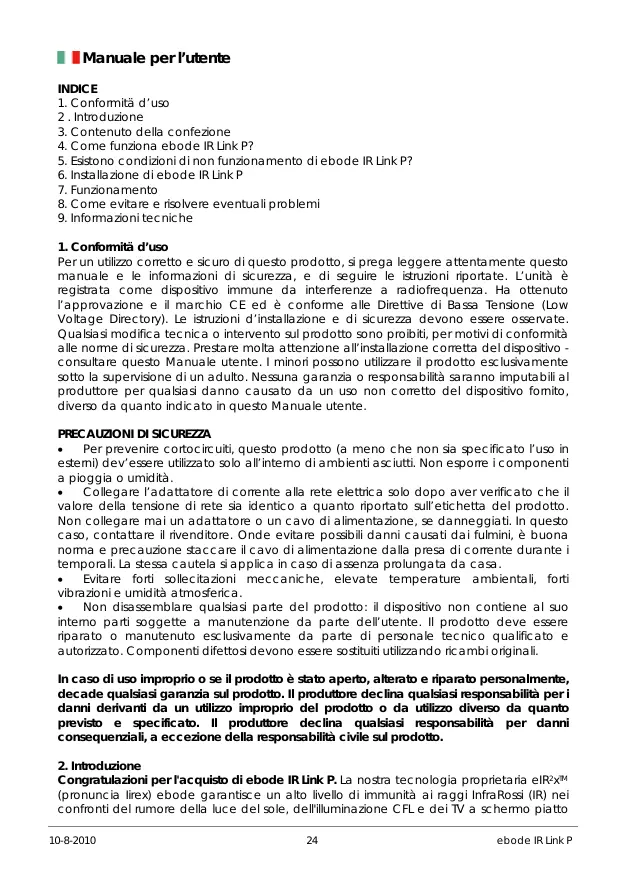

1. Conformità d'uso

Per un utilizzo corretto e sicuro di"Thiso prodotto, si prega leggere attendamente questo manuale e le informazioni di sicurezza, e di seguire le struzioni riportate. L'unità è registrata come disistivo Immune da interferenze a radiofrequenza. Ha ottengo l'approvazione e il marchio CE ed è conforme alle Direttive di Bassa Tensione (Low Voltage Directory). Le struzioni d'installazione e di sicurezza devono essere osservate. Qualiasi modifica tecnica o intervento sul prodotto sono proibiti, per motivi di conformità alle norme di sicurezza. Prestare molta attenzione all'installazione corretta del dispositivo - consultare questo Manuale utente. I minori POSSONO utilizzare lo prodotto esclusamente sulla supervisione di un adulto. Nessuna garanzia o responsabilità saranno imputabili al produttore per quali si danno causato da un uso non corretto del dispositivo fornito, diverso da quando indicate in quello Manuale utente.

PRECAUZIONI DI SICUREZZA

• Per prevenir cortocircuito, quello prodotto (a meno che non sia specificato l'uso in esterni) dev'essere utilizzato solo all'interno di ambienti asciutti. Non esporre i componenti a pioggia o umidità.
• Collegare l'adattatore di corrente alla rete elettrica solo dopo averificato che il valore della tensione di rete sia identico a quanto riportato sull'etichetta del prodotto. Non collegare mai un adattatore o un cavo di alimentazione, se dannegliati. In questo caso, contattare il rivenditore. Onde evitare possibili danni causati dai fulmini, è Buona norma e precauzione staccare il cavo di alimentazione nella presa di corrente durante i temporalli. La ricerca cautela si applica in caso di assenza prolongata da casa.
• Evitare forti sollecitazioni meccaniche, elevate temperature ambientali, fortii vibrazioni e umidità atmospherica.
• Non disassemblare qualiasi parte del prodotto: il dispositiivo non contiene al suo interno parti soggetta a manutenzione da parte dell'utente. Il prodotto deve essere riparato o manutenato esclusivamente da parte di personale techniquefficato e autorizzato. Componenti difettosi devono essere sostituiutilizzando ricambi originali.

In caso di uso improprio o se il prodotto è stato aberto, alterato e riparato personalmente, decade qualsiasi garanzia sul prodotto. Il produttore declina qualsiasi responsabilità per i danni derivanti da un utilizzo improprio del prodotto o da utilizzato diverso da quanto previsto e specificato. Il produttore declina qualsiasi responsabilità per anni consequencesziali, e accezione della responsabilità civile sul prodotto.

2. Introduzione

Congratiazioni per l'acquire di e biome IR Link P. La nostra technologia proprietaria elR²xIM (pronunciation lirex) e biome garantiès un alto livido di immità ai raggi InfraRossi (IR) nei confronti del rumore della luce del sole, dellilluminazione CFL e dei TV a schermoizzato

(compressi plasma, LCD e LED). Fornisce una riproduzione accurata dei codici a InfraRossi che vengono utilizzati nei telecomadi di ultima generatione, per esempio, nelle set-top box e nei media player (incl. RC5/6, RCMM, XMP di SKY HD).

ebode IR Link P è un Sistema di Estensione InfraRossi che consente di utilizzare il Telecomando a InfraRossi per comandare apparecchiature multimediai Audio/Video poste all'interno di cabinet chiusi e/o in altre postazioni non in vista. ebode IR Link P viene alimentato dalla presa di corrente (nessuna batteria richiesta).

Un'Estensione InfraRossi generalmente consiste di un disposito di ricezione IR - InfraRossi, (il "Ricevitatore"), un circuito di distribuzione, una Centralina, ed infine il diodo IR Emettitore (il "trasemittitore"), che lampeggia il segnale IR all'apparecchiatura A/V.

3. Contenuto della confezione

ebode IR Link P è composto da tre parti:

1 IRLP Ricevitore IR
1 IRHUB1 Centrinala collegata a LED Emettitori IR e una presa jack 3.5mm aggiuntiva per espandere i diodi Emettitori.
1 Adattatore di alimentazione

4. Come funziona ebode IR Link P?

Il Ricercaire ebode IR Link P, posizionato su un mobile o un cabinet, riceve i segnali IR provenienti dai telecomandi. Esso quindi amplifica il segnale del telecomando, distribuendolo agli Emettitori collegati. Ogni piccolo elettrone contiene un LED trasmettitore IR, che lampeggia nell'infrarioso e nel Campo della luce visible quando vengono inviati comandi remoti. Suddetti Emettitori consentono di estenderre la portata dei telecomandi per comandare le apparecchiatura Audio/Video (quali Ricercaire A/V, DVR, decoder Satellitaire, Sintonizzatore via Cavo, etc.)essoendo positasicamente di fronta alla "finestre" del sensore IR di ogni dispositivo mediante un sottile film biadesivo. Quando un telecomando remoto viene fatto funzionale puntandolo verso ebode IR Link P, i comandi IR verrannotrasferriti aldispositivo da comandare.

5. Esistono condizioni di non funzionamento di ebode IR Link P?

La maggior parte di marchi e modeli di appearecchiature comandabili via IR possono essere utilizzati con ebode IR Link P, con alcune eccezioni riguardanti quelli che'utilizzato portanti IR ad alla frequenza, quali Bang&Olufsen (chiedi al tuo rivenditore).

6. Installazione di ebode IR Link P

Le prese dell'Hub sono identificata da un codice di colore per una facile e velocne installmente del Ricevitore IR e degli Emettitori IRED che disponogo di jack con la stessa corrispondenza di colore.

Passo 1: Posizione are il Ricervitore IR ebode IR Link P in modo che i raggi InfraRossi del telecomando siano in linea di vista col frontale dell'unità (nel raggio d'azione del dispositivo, compreso fra 4-7 metri). Il Ricervitore più essere fissato alla superficie utilizzato il cuscinotto con nastro a doppio lato o tramite una lastrina sul foro della vite sul fondo dell'unità.

Passo 2: Installare i piccoli Emettitori sulle apparecchietà multimediali da comandare, utilizzando la segente procedura:

Togliere la copertura da uno degli Emettitori, esponendo la superficie biadesiva. Applicare l'emettitore direttamente al centro della "finestre" del sensore di una delle apparecchiature.

Note: I diodi Emettitori hanno una sottile pellicola biadesiva posteriore. Utilizzaria per fissari stabilmente di fronte alla "finestre" IR di ogni singola apparecchiatura. Cio delve essere effettuito conolta cura e precisione. Verificare il corretto positonzamento degli Emettitori IR, prima di fissari definitivement esercitando una moderata pressione.

Collegare diodi Emettitori IR agguiuntivi al jack correspondente della centralina, ed installare i piccoli Emettitori sulle apparecchiature multimediali segundo la summenzionata procedura.

Passo 3: Far passare i cavi del Ricervitore IR nella parte posteriore del cabinet e collegare lo spinotto jack nell'apposita presa femmina jack della Centralina.

Passo 4: Inserire il cavo di alimentazione nella presa della centralina.

SUGGERIMENTO: Puo anc che posizionare il Ricevitore IR in basso o lateralmente al cabinet, utilizzando il nastro bladesivo, o fissario con una vite nella parte inferiore del cabinet utilizzato il foro a vite posto inferiormente al Ricevitore. Cio consente di staccare e riattaccare facilemente il Ricevitore ebode IR Link P.

ATTENZIONE: Se stai'utilizzato una sola apparecchiatura multimediale, i LED aggintivi non sono necessari. Non ruimoveri assolutamente dal cavetto! E sufficiente coprirli con una plastica opaca, poggliandoli vicino alla Centralina.

SUGGERIMENTO 2: Se vuoi comandare più appearecchiature, puoi acquistare un diodo emettitore Irg aggiuntivo (IRD Series), inserendolo nell'altra presa jack.

7. Funzionamento

Puntare il telecommando originale al ebode IR Link P Ricevitore. Non appena si preme un pulsante, il Ricevitore IR cattura commando, lo converte in un segnale bassa tensione, e lo trasmette verso il ebode IR Link P centralina. Questo appearechio converte il segnale in uno a InfraRossi al fine di controllare la sorgente A / V selezionata.

8. Come evitare e risolverve eventuali problemi

Anche se l'ebode IR Link P garantisce un alto livello di immunità ai raggi InfraRossi (IR) nei confronti del rumore della luce del sole, dell'illuminazione CFL e dei TV a schermo pietto (compresi plasma, LCD e LED), in rari casi, il Ricevitore I RLP potrebbe dover essere spostato in una posizione diversa se l'unità sta rilevando interferenze inaspettate. Questa interferenzaioso, in casi gravi, impedire alsystema di funzionare. E possible identificare le interferenze quando gli Emettitori a InfraRossi sono accesi,anche quando non si sta usingo un telecomando che trasmette in quel momento.

Dopo il risposzionamento, controllare per vedere se il IR Link P fa funzioniare il Rievistore satellitare o altri componenti. Se il IR Link P continua a non funzioniare, risposizione l'Emettitore (o gli Emettitori) IRED. Esso cui non essere situato direttamente sulla "finestra" di ricezione ad InfraRossi del componente. Consultare il manuale utente dell'unità o il produttore per l'ubicazione esatta della "finestra" InfraRossi.

Hai ancora quale domanda da porre? Visita www.ebodeelectronics.eu

9. Informazioni tecniche

Alimentazione: 230VAC/50Hz, 12VDC 100mA; 2.1mm

Cavo diodo emettitore IR: 3 LED IR

Lunghezza cavo: 3 m totale, 1 m da centralina a LED IR, e/o presa jack mono 3.5 mm

Ricevitore: dimensioni 55x40x25mm
