XDOM TAKE 6 IR/RF - Telecomando universale EDOBE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecomando universale
Marca	EDOBE
Modello	XDOM TAKE 6 IR/RF
Numero di dispositivi controllabili	Fino a 6 (TV, DVR, DVD, STB, AUDIO, AUX)
Tecnologia di trasmissione	Infrarosso (IR) e Radiofrequenza (RF) X10
Alimentazione	2 batterie CR2032 (3V litio)
Durata delle batterie	Diversi mesi (a seconda dell'uso)
Funzione di apprendimento	Sì, fino a 150 tasti
Libreria di codici integrata	Sì, copre la maggior parte delle marche
Metodi di programmazione	Manuale, ricerca automatica, ricerca per marca, ricerca manuale
Funzione Home Control (X10)	Sì, con moduli opzionali (TM13, IR Link)
Tasto FAV	Sì, per passare da un canale all'altro tra due preferiti
Regolazione del volume globale o per modalità	Sì, programmabile
Pulsante Mute	Sì, programmabile
Dimensioni (circa)	200 x 50 x 25 mm
Peso (con batterie)	Circa 100 g
Materiale della scocca	Plastica ABS
Sicurezza	Evitare urti, temperature estreme, umidità. Tenere le batterie lontano dalla portata dei bambini.
Pulizia	Panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Pezzi di ricambio	Batterie CR2032, ricevitore IR Link (opzionale), modulo TM13 (opzionale)
Riparabilità	Batterie sostituibili dall'utente. Per altri problemi, contattare il servizio di assistenza.
Certificazioni	Conforme alla direttiva 1999/5/CE

Domande frequenti - XDOM TAKE 6 IR/RF EDOBE

Come installare le batterie?

Rimuovere il coperchio posteriore, inserire 2 batterie CR2032 rispettando la polarità (+ e -), quindi chiudere il vano.

Come programmare il telecomando per il mio televisore?

Premere e tenere premuto il tasto S (Setup) finché il LED non rimane acceso. Premere TV (modalità), quindi inserire il codice a 3 cifre della propria marca (vedere elenco). Se il dispositivo si spegne con POWER, la programmazione è riuscita.

Cosa fare se il codice non funziona?

Provare il codice successivo dell'elenco o utilizzare la ricerca automatica: tenere premuto S, selezionare la modalità, quindi premere CHAN+ finché il dispositivo non reagisce. Confermare con -/--.

Come utilizzare la funzione di apprendimento?

Posizionare il telecomando originale di fronte al TAKE 6 (2,5 cm). Premere Setup (LED acceso), selezionare la modalità, quindi Learn. Premere il tasto da apprendere sul TAKE 6, quindi il tasto corrispondente dell'originale finché il LED non si spegne brevemente.

Il telecomando non risponde più, cosa fare?

Verificare le batterie (polarità e stato). Se il LED rimane acceso, sostituire le batterie. Eseguire un reset di fabbrica: tenere premuto S, premere due volte S, quindi 0 e S.

Come controllare l'illuminazione con la funzione Home Control?

È necessario un modulo X10 (es: TM13). Premere il tasto X10, inserire il codice unità, quindi utilizzare i tasti VOL+/VOL- per variare o POWER/Mute per accendere/spegnere tutto.

Come utilizzare il tasto FAV?

Programmarlo: tenere premuto S (LED acceso), premere FAV, quindi selezionare un canale con la modalità e i numeri, ripetere per un secondo canale, premere FAV per confermare. Quindi premere FAV per passare da un canale all'altro.

Come regolare il controllo del volume per un singolo dispositivo?

Tenere premuto S, rilasciare, quindi tenere premuto Mute finché il LED non lampeggia. Premere la modalità desiderata (es: TV), quindi Mute. I tasti del volume controlleranno ora questa modalità anche cambiando modalità.

Come ripristinare il telecomando alle impostazioni di fabbrica?

Premere e tenere premuto il tasto S finché il LED non rimane acceso, rilasciare, quindi premere e tenere premuto di nuovo S finché il LED non rimane acceso. Rilasciare, premere 0, quindi S. Il LED si spegne e il telecomando viene resettato.

Dove trovare l'elenco dei codici per la mia marca?

L'elenco dei codici si trova nel manuale utente fornito con il telecomando. È inoltre possibile scaricare il manuale completo su notice-facile.com.

MANUALE UTENTE XDOM TAKE 6 IR/RF EDOBE

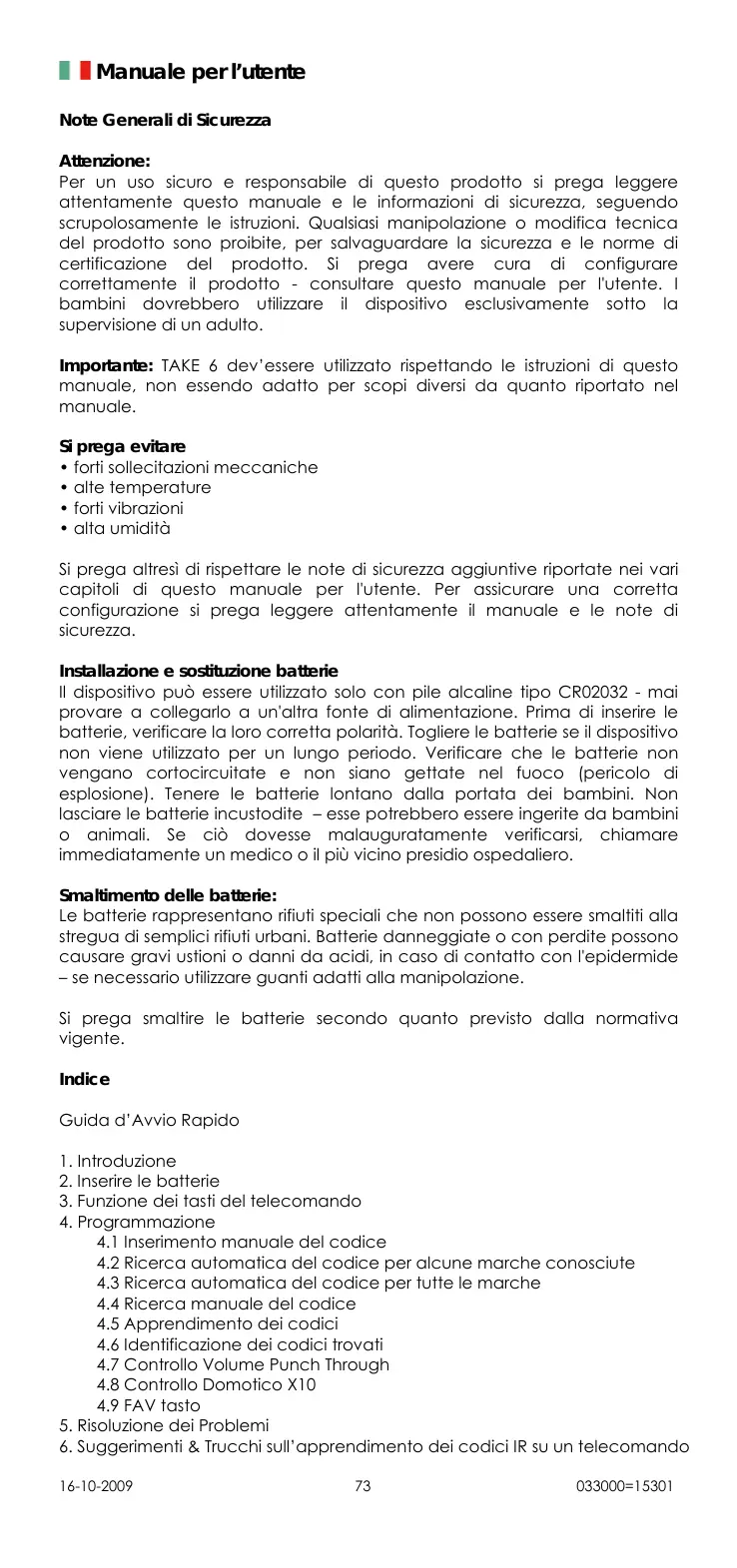

Manuale per l'utente 73

TAKE 6 IR+RF

UNIVERSAL REMOTE 6 in1

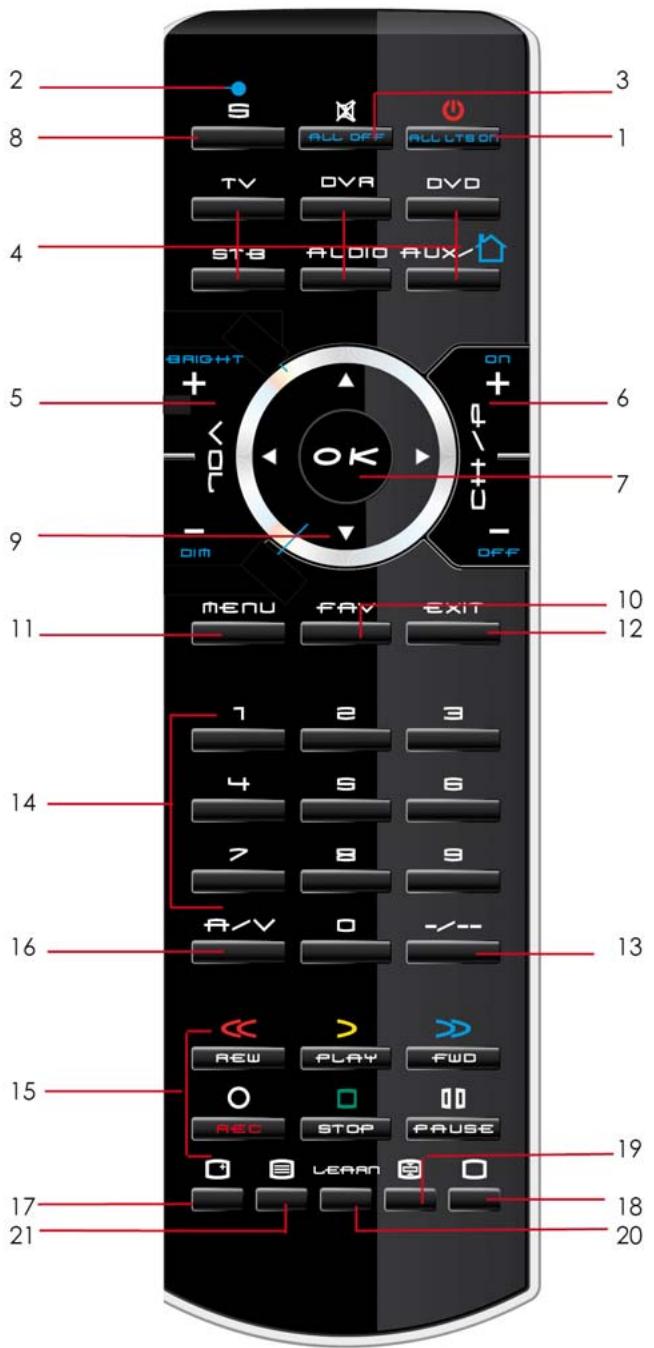

Disposizione dei pulsanti

FF (avanzamento rapido)

c: Premere il tasto FAV (10)

Note generali di sicurezza

Attenzione:

Per un uso sicuro e responsabile di questo prodotto, si prega di leggere attentamente questo manuale e le informazioni di sicurezza, e di seguire scrupolosamente le istruzioni. Qualsiasi manipolazione o modifica tecnica del prodotto è proibita, per salvaguardare la sicurezza e le norme di certificazione del prodotto. Si prega di avere cura di configurare correttamente il prodotto - consultare questo manuale per l'utente. I bambini dovrebbero utilizzare il dispositivo esclusivamente sotto la supervisione di un adulto.

Importante: TAKE 6 deve essere utilizzato rispettando le istruzioni di questo manuale, non essendo adatto per scopi diversi da quanto riportato nel manuale.

Si prega di evitare

• forti sollecitazioni meccaniche
• alte temperature, forti vibrazioni
• alta umidità

Si prega altresì di rispettare le note di sicurezza aggiuntive riportate nei vari capitoli di questo manuale per l'utente. Per assicurare una corretta configurazione, si prega di leggere attentamente il manuale e le note di sicurezza.

Installazione e sostituzione batterie

Il dispositivo può essere utilizzato solo con pile alcaline tipo CR2032 - mai provare a collegarlo a un'altra fonte di alimentazione. Prima di inserire le batterie, verificare la loro corretta polarità. Togliere le batterie se il dispositivo non viene utilizzato per un lungo periodo. Verificare che le batterie non vengano cortocircuitate e non siano gettate nel fuoco (pericolo di esplosione). Tenere le batterie lontano dalla portata dei bambini. Non lasciare le batterie incustodite - esse potrebbero essere ingerite da bambini o animali. Se ciò dovesse malauguratamente verificarsi, chiamare immediatamente un medico o il più vicino presidio ospedaliero.

Smaltimento delle batterie:

Le batterie rappresentano rifiuti speciali che non possono essere smaltiti alla stregua di semplici rifiuti urbani. Batterie danneggiate o con perdite possono causare gravi ustioni o danni da acidi, in caso di contatto con l'epidermide - se necessario utilizzare guanti adatti alla manipolazione.

Si prega di smaltire le batterie secondo quanto previsto dalla normativa vigente.

Indice

Guida d'Avvio Rapido

1. Introduzione
2. Inserire le batterie
3. Funzione dei tasti del telecomando
4. Programmazione

4.1 Inserimento manuale del codice 4.2 Ricerca automatica del codice per alcune marche conosciute 4.3 Ricerca automatica del codice per tutte le marche 4.4 Ricerca manuale del codice 4.5 Apprendimento dei codici 4.6 Identificazione dei codici trovati 4.7 Control Volume Punch Through 4.8 Controllo Domotico X10 4.9 FAV testing

1. Risoluzione dei Problemi
2. Suggerimenti & Trucchi sull'apprendimento dei codici IR su un telecomando

Guida d'Avvio Rapido

1. Aprire il coperchio sul retro di TAKE 6.
2. Inserire due batterie CR2032. Assicurarsi che le batterie siano NUOVE.

b) Programmare TAKE 6

1. Accendere l'apparecchio che si vuole controllare (TV, DVR, DVD, STB, AUX, AUDIO). Si prega di notare che con TAKE 6 si può selezionare il controllo di un apparecchio o di un altro, non una combinazione di questi due.
2. Il tasto AUX permette di programmare e controllare qualsiasi apparecchio come TV, DVR, DVD, CD, STB.
3. Prendere il libro dei codici fornito con TAKE 6 e trovare la marca dell'apparecchiatura che si vuole controllare. Es. se si ha un TV Thomson cercare Thomson nella sezione TV.
4. Premere e tenere il tasto indicato con "S" (8) finché il LED (2) resta sempre acceso. Ciò avviene in circa 3 secondi. Rilasciare il tasto "S".
5. Premere e tenere il tasto modo TV, DVR, DVD, STB, AUX, AUDIO (4), secondo l'apparecchiatura che si vuole controllare.
6. Dal libro dei codici prendere il primo numero corrispondente all'apparecchiatura e inserire il numero premendo i tasti 0-9 (14). Ogni volta che si preme un tasto il LED (2) lampeggerà.
7. Se il numero viene inserito correttamente il LED si spegnerà. Se il numero non è corretto il LED rosso lampeggerà velocemente. Se è sbagliato si deve tornare al punto 4.

Premere il tasto POWER (1). Se l'apparecchiatura si spegne, il codice giusto è stato trovato. Se non si spegne si deve tornare al punto 4.

Talvolta ci sono parecchi codici che hanno caratteristiche simili. Se si trova che il TAKE 6 non funziona per alcune funzioni, potrebbe essere necessario provare un altro codice.

1. Introduzione

Il TAKE 6 è progettato per controllare fino a 6 dispositivi: TV, DVR, DVD, STB, AUDIO o qualsiasi altro apparecchio tramite il tasto modo AUX (si prega di notare che si può selezionare di controllare un apparecchio oppure un altro, non una combinazione di questi due).

Il TAKE 6 contiene una libreria di codici che sono pre-programmati nel telecomando. Questa libreria copre quasi tutti i prodotti audio video presenti al giorno d'oggi sul mercato. I codici devono essere programmati una volta prima dell'uso. Ciò può essere fatto in diversi modi:

a. Inserimento manuale di uno dei codici migliorato sulla marca relativa e il tipo di apparecchio nel libro dei codici allegato (vedere 4.1)

b. Ricerca automatica del codice per alcune marche conosciute (4.2)

c. Ricerca automatica del codice per tutte le marche (4.3)

d. Ricerca manuale attraverso tutti i codici (4.4)

Collegamento IR X10

Il collegamento IR (disponibile separatamente) fornisce la possibilità di controllare tutte le apparecchiature audio e video con TAKE 6 ovunque in casa. Il TAKE 6 trasmette un segnale RF al modulo Ricevitore del Collegamento IR, che poi trasforma quel segnale in un segnale IR, che viene inviato al dispositivo.

Ci sono alcuni esempi degli usi del Collegamento IR:

• Uso del DVD e del ricevitore satellitare in camera da letto, senza dover aggiungere dei cavi.
• Alzare il volume della radio nel soggiorno quando si è in cucina.

Il segnale RF viaggia attraverso le pareti, soffitti e porte chiuse. Collegare semplicemente il ricevitore ad una presa di parete in vista all'apparecchio: non potrebbe essere più semplice. Chiedere al proprio rivenditore sulle opzioni possibili.

Domotica X10: controllare tutti gli apparecchi con un telecomando

Il Telecomando TAKE 6 ha due trasmettitori: un trasmettitore a infrarossi (IR) e un trasmettitore a frequenza radio (RF). Ciò permette di usare praticamente qualsiasi casa. Si può usare il TV, video ecc... con la Tecnologia a infrarossi (IR). La Tecnologia a frequenza radio X10 (RF) rende possibile usare luci e apparecchi dovunque in casa.

Ci sono alcuni esempi di uso delle caratteristiche di Domotica X10:

• Oscurare le luci e accenderle e spegnerle mentre si guarda la TV.
• Accendere la macchina del caffè in camera da letto quando ci si alza al mattino.
• Accendere le luci di notte per spaventare eventuali intrusi quando si sentono rumori.
• Accendere la coperta termica prima della fine del film, in modo da poter godere di un fatto caldo quando il film è terminato.
• Spegnere qualunque casa premendo una sola volta un tasto quando si va a fatto.

1. Aprire il coperchio sul retro del Telecomando TAKE 6.
2. Inserire 2 batterie CR2032, verificare che siano messe correttamente con il + sulla batteria nella stessa posizione indicata dentro il comparto della batteria.
3. Chiudere con cura il comparto batteria.

3. Funzione dei tasti del telecomando

[1] POWER (On/Off)

Permette di spegnere l'ultima apparecchiatura selezionata. Alcune apparecchiature possono anche essere accese con quel bottone.

[2] Indicatore LED

La luce dell'indicatore lampeggia quando il telecomando è in uso o rimane continuamente accesa quando si sta programmando il telecomando.

[3] MUTE

Permette di accendere/spegnere l'audio. Si può controllare la funzione "Mute" del TV anche quando si è in modo DVR, DVD o STB. Non c'è bisogno di selezionare il modo TV.

[4] TV, DVR, DVD, STB, AUX/, AUDIO

Questi tasti permettono di selezionare l'apparecchio che si vuole controllare.

[5] VOLUME +/-

Permette di controllare il volume. Si può controllare il volume del TV anche quando si è in modo DVR, DVD o STB. Non c'è bisogno di selezionare il modo TV.

Seleziona il canale successivo o precedente del proprio apparecchio TV o STB. In modo DVD: capitolo successivo o precedente.

[7] OK

Conferma la selezione del menu.

[8] S Permette di programmare il telecomando prima del primo uso. Permette anche di accedere alle funzioni secondarie di certe apparecchiature A/V (Shift). Premere il tasto S seguito dal tasto funzione desiderato.

[9] Tasti di Navigazione

Questi bottoni permettono di navigare nel menu del dispositivo selezionato (se il dispositivo selezionato ha tale menù).

[10] Bottone preferito, ricorda i due bottoni maggiormente usati.

[11] Menu Attivazione del Menu

[12] Exit Uscita dal Menu

[13] ---

In collegamento con i tasti numerici, quel bottone permette con alcuni apparecchi di selezionare direttamente i canali superiori a 9. Se si è in modo programmazione - ricerca automatica del codice - si può confermare il codice.

[14] Tasti numerici 0 - 9

Funzionano come sul telecomando originale.

REW (riavvolgimento)

In modo DVR, DVD o CD: questo bottone funziona come sul telecomando originale.

In modo TV: tasto colorato (rosso), controlla il teletext o funzioni speciali dell'apparecchio.

PLAY

In modo DVR, DVD o CD: questo bottone funziona come sul telecomando originale.

In modo TV: tasto colorato (giallo), controlla il fasttext o funzioni speciali dell'apparecchio.

FF (avanzamento)

In modo DVR, DVD o CD: questo bottone funziona come sul telecomando originale.

In modo TV: tasto colorato (blu), controlla il fasttext o funzioni speciali dell'apparecchio.

REC (registrazione)

Questo bottone funziona come sul telecomando originale sul DVR.

Per evitare errori, si deve premere questo tasto due volte per attivare quella funzione.

STOP

In modo DVR, DVD o CD: questo bottone funziona come sul telecomando originale.

In modo TV: tasto colorato (verde), controlla il fasttext o funzioni speciali dell'apparecchio.

PAUSA

In modalità DVR, DVD o CD: questo pulsante funziona come sul telecomando originale.

In modalità TV: tasto colorato (magenta), che controlla il fasttext o funzioni speciali dell'apparecchio.

[16] AV

Selezione di una sorgente esterna (es. ingresso SCART).

[17] INFO

Mostra un'informazione sullo schermo dell'apparecchiatura selezionata (quando disponibile).

[18] Teletext

Teletext OFF: interrompe Teletext / Fasttext.

[19] Teletext

Teletext Hold: interrompe il cambiamento di pagina in modalità Teletext / Fasttext.

[20] LEARN

Programmazione del tasto per apprendere le funzioni del telecomando originale.

Vedere capitolo 4.5, Codici di apprendimento, per informazioni sulla programmazione di questi codici.

[21] Teletext

Teletext ON: Avvio/interruzione Teletext / Fasttext.

4. Programmazione

Per rendere il telecomando adatto al proprio apparecchio, lo si deve programmare una volta. Si può fare ciò inserendo un codice, relativo alla marca e al tipo di dispositivo che si vuole controllare. Si può programmare qualsiasi apparecchio in base al tasto MODO. Per esempio, se si hanno tre videoregistratori, si può programmare il videoregistratore 1 su DVR, il videoregistratore 2 su AUX e il videoregistratore 3 su AUDIO.

4.1. Inserimento manuale del codice

Prendere il libro dei codici e cercare la lista corrispondente all'apparecchio che si sta cercando, es. TV o DVR. Poi trovare la marca corrispondente (es. Sony). Ora si troveranno uno o più codici da 4 cifre. Se c'è più di un codice, quello corretto dipende dall'apparecchio. In genere, i codici sono elencati in ordine di età dell'apparecchio. Prima l'apparecchio più vecchio, il più giovane alla fine. Talvolta si deve provare diversi codici prima di trovare quello giusto per l'apparecchio.

1. Assicurarsi che l'apparecchio sia acceso (per esempio TV).
2. Premere e tenere il tasto S (8) finché l'indicatore LED rimane acceso continuamente. Rilasciare il tasto S.
3. Premere e rilasciare il tasto modo (4) dell'apparecchio che si vuole controllare (per esempio TV).
4. Inserire il codice a 4 cifre dal Libro dei Codici usando il tastierino (14). Il LED (2) si spegne dopo che l'ultima cifra è stata inserita. Se si inserisce un codice sbagliato il LED lampeggia per 3 secondi poi si spegne. Si deve ripetere dal punto 2.
5. Puntare il telecomando nella direzione del TV e premere il bottone POWER (1). L'apparecchio dovrebbe essere spento. Controllare le altre funzioni (per esempio per un DVR, FF o REW ecc...). Se certe funzioni non rispondono, ciò indica che il codice inserito non è corretto. In tal caso ripetere la procedura sopra riportata con il codice corrispondente successivo della marca.
6. Ripetere questa procedura dal passo 1 per gli altri apparecchi che si vogliono controllare (DVR, DVD, STB,...). Se l'apparecchio (TV, STB, ecc...) non risponde, provare altri codici della marca. Se ancora non risponde, provare il metodo della ricerca manuale del codice (4.4. Ricerca manuale del codice).

4.2. Ricerca automatica del codice per alcune marche conosciute

Se la propria marca è elencata qui sotto, si può usare il metodo di ricerca della realtà (più veloce della "ricerca manuale" ed "automatica del codice").

BRAND	CODE	BRAND	CODE
Philips / Radiola	1	Telefunken / Saba / Normende	4
Akai / Daewoo / JVC / Panasonic / Sharp / Sony / Toshiba	2	Grundig / Blaupunkt	5
Brandt / Thomson	3	Nokia / ITT	6

1. Accendere il dispositivo che si vuole controllare.
2. Premere e tenere S (8) finché l'indicatore LED (2) s'illumina in maniera fissa. Rilasciare il bottone S.
3. Premere il bottone modo (4) che corrisponde all'apparecchio che si vuole controllare. Il LED (2) lampeggia una volta.
4. Inserire il codice corrispondente alla marca, puntare il Telecomando TAKE 6 nella direzione dell'apparecchio, premere solo una volta CHAN+ (6). Continuare a puntare il Telecomando TAKE 6 verso il proprio apparecchio finché l'apparecchio cambia il canale (il telecomando invia un segnale ogni secondo. Si prega di attendere finché l'apparecchio reagisce). Quando l'apparecchio non reagisce, premere il tasto -/-- (13) per confermare. Se si manca accidentalmente il codice, si può interrompere la ricerca automatica premendo CHAN- (6) e premendo ripetutamente quel tasto per ritornare al codice giusto. Premere -/-- (13) per confermare.

4.3 Ricerca automatica del codice per tutte le marche

Quando si ha un codice sconosciuto, si può attraversare la libreria automaticamente (Ricerca Automatica). Quando l'apparecchiatura risponde, si può interrompere il processo di ricerca e salvare il codice trovato.

Nota: siccome si può dedicare qualsiasi apparecchio (TV, DVD, STB...) al tasto DVR, DVD, CD, STB, AUDIO o AUX, bisogna prima inserire qualsiasi codice a 4 cifre per il tipo di apparecchio che si vuole controllare (trovato nel libro dei codici). Decisione: se si vuole programmare un STB sul tasto DVR, inserire QUALSIASI codice STB trovato nel libro dei codici e poi seguire quanto riportato di seguito:

1. Accendere il dispositivo che si vuole controllare.
2. Premere e tenere S (8) finché l'indicatore LED (2) s'illumina in maniera fissa. Rilasciare il bottone S.
3. Premere il bottone modo (4) che corrisponde all'apparecchio che si vuole controllare. Il LED (2) lampeggia una volta.
4. Premere una volta CHAN+ (6). Dopo alcuni secondi inizia la ricerca nella libreria dei codici (ricerca rapida, un codice per secondo). Quando il dispositivo risponde, si può premere CHAN+ (6) per passare alla ricerca lenta (1 codice per 3 secondi). Si può tornare indietro premendo CHAN- (6) (si può andare avanti premendo CHAN+ (6) nel caso si sia andati troppo indietro). Appena l'apparecchio risponde di nuovo, premere il tasto -/-- (13) per salvare il codice trovato.

Nota: se alcune funzioni dell'apparecchio non funzionano, si deve provare un altro codice per la marca. La funzione di ricerca inizia dopo l'ultimo codice confermato. Per esempio, se era 030, la funzione di ricerca inizia a 031 e continua fino all'ultimo codice possibile.

4.4. Ricerca manuale del codice

Nota: poiché si può dedicare qualsiasi apparecchio al tasto DVR, DVD, CD, STB, AUDIO, AUX, bisogna prima inserire qualsiasi codice a 4 cifre per il tipo di apparecchio che si vuole controllare (trovato nel libro dei codici), cioè: se si vuole programmare un STB sul tasto AUX, inserire QUALSIASI codice STB trovato nel libro dei codici e poi seguire quanto riportato sotto:

1. Accendere il dispositivo che si vuole controllare.
2. Premere e tenere premuto S (8) finché l'indicatore LED (2) si illumina in modo fisso. Rilasciare il bottone S.
3. Premere il bottone modo (4) che corrisponde all'apparecchio che si vuole controllare (per esempio TV).
4. Premere CHAN+ (6) ripetutamente finché il canale cambia. Se si supera il codice corretto, usare CHAN- (6) per tornare al codice giusto.
5. Quando l'apparecchio che si vuole controllare reagisce, premere -/-- (13) per confermare il codice.

Nota: se l'apparecchio non ha CHAN+, si può usare PLAY (DVR o DVD) (15) o POWER (1). La ricerca inizia dopo l'ultimo codice registrato. Se era 030, la ricerca inizia dal 031 fino all'ultimo codice possibile e poi fa da 000 a 029. Nota: se certe funzioni dell'apparecchio non possono più essere controllate, si deve trovare un codice diverso per la propria marca.

4.5 Apprendimento dei codici

Il Telecomando TAKE 6 contiene i codici per la maggior parte dei TV, video ecc. nella sua libreria di codici. Se un certo dispositivo non è in questa libreria, si possono apprendere i codici per il proprio telecomando esistente. La libreria può contenere un codice che funziona per il proprio dispositivo, ma a cui mancano alcuni bottoni funzione. Si può quindi selezionare solo per apprendere questi bottoni (massimo 150 bottoni).

Cancellazione Master

Si può usare il metodo Master CLEAR per cancellare la memoria di apprendimento. È suggerito eseguire un MASTER CLEAR prima di iniziare ad apprendere qualsiasi comando.

1. Tenere S (8) premuto finché il LED Modo rimane acceso. Rilasciare il bottone S (8).
2. Premere due volte il bottone LEARN (20). Il LED lampeggerà ogni volta che si preme il bottone.
3. Premere S (8). Il LED si spegnerà dopo alcuni secondi.

Note:

• Eseguire un Master Clear prima di iniziare l'apprendimento (vedere il metodo sopra riportato).
• Assicurarsi che il telecomando abbia le batterie cariche prima di iniziare ad apprendere i codici.
• Assicurarsi di non spostare il telecomando quando si premono i bottoni.
• Non si può apprendere alcun dato per i seguenti bottoni: Learn, S, FAV, bottoni sorgente TV, VCR, CBL, ecc., Home Control.
• Provare ad apprendere due o tre bottoni per primi (per testare la compatibilità), prima di apprendere tutti i bottoni del proprio telecomando originale.
• Quando la memoria è piena, il LED lampeggerà per 3 secondi. Non si possono apprendere codici quando la memoria è piena. Si può cancellare un modo con i codici salvati. Si può cancellare soltanto un modo completo.
• Tenendo premuti i bottoni per il telecomando per un periodo più breve, ci sarà più spazio rimanente in memoria per apprendere codici sul telecomando TAKE 6. Questo inoltre diminuisce la possibilità che il telecomando apprenda codici sbagliati.
• Provare la distanza tra i telecomandi se si hanno problemi ad apprendere i codici.
• Alcuni telecomandi non hanno LED infrarossi al centro. Provare muovendo lentamente i telecomandi (di lato o su/giù). L'illuminazione neon e la luce del sole possono avere effetto sulla procedura.
• Si possono apprendere codici per un solo telecomando per modo, es. i codici per il telecomando DVD sotto il bottone DVD. Con alcuni apparecchi combi (es. un TV con un lettore DVD integrato) prima si devono apprendere le funzioni TV nel modo TV e poi le funzioni DVD nel modo DVD.

Apprendimento dei comandi

1. Puntare il telecomando esistente verso il Telecomando TAKE 6 (uno di fronte all'altro). Tenere una distanza di 2,5 cm tra i telecomandi.
2. Premere il bottone S (8) finché il LED resta acceso. Rilasciare il bottone S (8).
3. Premere il bottone Modo (TV, AUDIO, SAT, ecc.) per il dispositivo che si vuole apprendere. Il LED lampeggerà una volta.
4. Premere il bottone LEARN (20). Il LED lampeggerà una volta.
5. Premere il bottone sul telecomando TAKE 6 dove si vuole salvare il nuovo lavoro. Il LED lampeggerà una volta.
6. Secondo il tipo di telecomando che si ha, si può usare uno dei due metodi: a. Premere il bottone sul telecomando esistente che si vuole apprendere. Tenere quel bottone premuto finché il LED sul Telecomando TAKE 6 si spegne. Se il LED non si spegne, ma inizia a lampeggiare, si deve usare il metodo b. (Se si è appena provato il metodo A e si vuole provare il metodo B, prima ripetere il passo 5). b. Premere il bottone sul telecomando esistente che si vuole apprendere. Tenere premuto quel bottone per la durata che si userebbe quando si usa il telecomando originale.
7. Ripetere i punti 5 e 6 per ciascun bottone che si vuole apprendere.
8. Una volta finito di apprendere i bottoni, premere S (8).

Cancellare i comandi appresi per ciascun modo per liberare spazio in memoria.

Si possono cancellare i comandi appresi e salvati per ciascuna funzione separata (TV, VCR, ecc.): 1. Tenere il bottone S (8) premuto finché il LED rimane acceso. Rilasciare il bottone S (8). 2. Premere il bottone Modo di propria scelta (TV, DVR, ecc.). Il LED lampeggerà una volta. 3. Premere il bottone LEARN (20) due volte.

1. Premere S (8). Il LED si spegnerà dopo alcuni secondi.
2. Tutti i comandi appresi e salvati per la funzione selezionata sono stati ora cancellati.

4.6 Identificazione dei codici trovati

Se non si conoscono i codici (per esempio perché sono stati trovati con la ricerca automatica) si possono identificare come descritto di seguito:

1. Premere e tenere S (8) finché l'indicatore LED (2) s'illumina in maniera fissa. Rilasciare il bottone S.
2. Premere il bottone modo (4) che corrisponde all'apparecchio che si vuole identificare (DVR, DVD, STB, AUDIO o AUX). Il LED lampeggia una volta.
3. Premere di nuovo S. Il LED lampeggia una volta.
4. Per identificare la prima cifra premere ciascun bottone da 0 a 9 (14) finché il LED lampeggia. Il numero premuto è la prima cifra del codice.
5. Premere ciascun bottone da 0 a 9 come sopra per trovare la seconda cifra.
6. Premere ciascun bottone da 0 a 9 come sopra per trovare la terza cifra.
7. Premere ciascun bottone da 0 a 9 come sopra per trovare la quarta cifra. Quando la quarta cifra è stata trovata il LED si spegnerà.

4.7 Indirizzamento del Controllo Volume

Il telecomando TAKE 6 permette di selezionare quale modo controlli i bottoni volume/muto. I bottoni volume VOL+ (5), VOL- (5) e Mute (3) possono essere impostati per il controllo individuale da CIASCUN modo dispositivo o possono essere impostati per TUTTI i modi dispositivo per indirizzare il controllo volume ad uno specifico modo dispositivo. Il telecomando è inizialmente impostato (predefinito di fabbrica) per il controllo da ciascun specifico modo dispositivo.

Regolazione di TUTTI i controlli volume ad un modo.

Si può assegnare il controllo volume ad uno dei modi del telecomando ammesso che il controllo volume esista sul dispositivo corrispondente (es. controllo del suono TV in modo DVR, DVD, ecc...).

• Tenere premuto il tasto S (8) finché il LED rimane acceso. Rilasciare il tasto S (8).
• Premere e tenere il tasto MUTE (3) finché il LED lampeggia una volta, poi rilasciare il tasto MUTE.
• Premere il tasto modo richiesto, es. TV, corrispondente al dispositivo che controllerà i bottoni VOL e MUTE per TUTTI i modi dispositivo.
• Premere e rilasciare il bottone MUTE (3) ed il LED si spegne.

Regolazione dei controlli volume per CIASCUN modo.

Si può assegnare il controllo volume in modo da essere individuale per ciascun modo selezionato, ammesso che il controllo volume esista sul dispositivo corrispondente (es. controllo del suono dell'apparecchio TV in modo TV, il controllo del suono del ricevitore STB nel modo STB,...).

• Tenere premuto il tasto S (8) finché il LED rimane acceso.
• Rilasciare il tasto S (8).
• Premere e tenere premuto il tasto MUTE (3) finché il LED lampeggia una volta, poi rilasciare il tasto MUTE.
• Premere il tasto modo richiesto, es. DVD, corrispondente al dispositivo che controllerà i propri tasti VOL e MUTE.
• Premere e rilasciare il tasto VOL - (5) una volta.
• Premere e rilasciare il tasto MUTE (3) una volta ed il LED si spegne.

4.8 Controllo Domotico X10

Il telecomando TAKE 6 permette di controllare tutte le apparecchiature elettriche di casa.

Ecco alcuni esempi di ciò che si può fare con il telecomando TAKE 6 usando X10:

• Accendere/spegnere, oscurare le luci quando si guarda la TV.
• Accendere le luci di notte per spaventare gli intrusi quando si rileva qualcosa di sospetto.
• Accendere la coperta termica prima che il film finisca per averla calda quando si va a letto.

Si possono controllare i Moduli Domotici X10 come segue:

1. Premere il bottone X10
2. Usare i tasti numerici per selezionare il Codice Unità del Modulo di propria scelta (codici con una cifra non devono essere preceduti da uno '0').
3. Premere il bottone della funzione che si vuole eseguire (vedere la lista delle funzioni).

Funzioni Domotiche X10:

On: CHANNEL +

Off: CHANNEL -

Aumento luminosità: VOLUME +

Oscuramento: VOLUME -

Tutte le luci accese: Power

Tutte le luci spente: Mute

Cambiare il Codice Casa X10

Il Telecomando TAKE 6 è impostato sul Codice Casa A come predefinito. Nella maggior parte dei casi non serve cambiare questa impostazione, a meno che un altro sistema X10 nella propria area causi interferenze.

1. Premere il bottone S finché il LED resta acceso. Rilasciare il bottone S.
2. Premere i tasti numerici del Codice Casa selezionato (1=A, 2=B, ....... 16=P).
3. Premere il bottone -/-- (13) per confermare il Codice Casa. Il LED si spegnerà.

Nota: Il Codice Casa selezionato deve essere lo stesso del Codice Casa usato dal Modulo Ricetrasmittente.

Home Control

Se si vuole controllare le luci e gli apparecchi, si avrà bisogno, oltre che del Telecomando TAKE6, di un Modulo Ricetrasmittente Domotico compatibile con X10. Questo può essere attaccato in qualunque presa elettrica. Usare un Modulo Ricetrasmittente (disponibile separatamente) e collegare la lampada da tavolo o altre apparecchiature elettriche. Accendere/spegnere: controllare tutto con TAKE 6. Il Modulo Ricetrasmittente converte i segnali RF del TAKE 6 in un segnale X10 che viene trasferito tramite la linea elettrica di rete. Tutti gli altri moduli X10 che sono collegati alla rete elettrica possono essere usati attraverso il Telecomando TAKE 6. Contattare il proprio rivenditore per informazioni aggiuntive.

5. Risoluzione dei problemi

Il telecomando non funziona o perde i codici inseriti

• Confermare col proprio telecomando originale che l'apparecchio funzioni correttamente.
• Assicurarsi di aver premuto il tasto modo corrispondente all'apparecchio o dispositivo che si vuole controllare.
• Se il codice elencato non funziona, provare il tipo di RICERCA AUTOMATICA o inserire il codice successivo per quella marca.
• Controllare che le batterie siano inserite con la corretta polarità.
• La programmazione del telecomando necessita di 2 batterie CR2032 (nuove).
• Se il LED rimane permanentemente acceso, in genere sarà necessario sostituire le batterie.
• Reimpostare il telecomando ai valori di fabbrica.

Come reimpostare il Telecomando TAKE 6 ai valori predefiniti di fabbrica

• Premere e tenere premuto S (8) finché l'indicatore LED (2) si accende in modo fisso. Rilasciare S.
• Premere e tenere premuto S (8) finché l'indicatore LED (2) si accende in modo fisso. Rilasciare S.
• Premere e rilasciare il tasto 0 (14) una volta.
• Premere e rilasciare il tasto S (8). Il LED (2) si spegne dopo alcuni secondi.

6. Suggerimenti e astuzie per l'apprendimento dei codici IR dal telecomando

Durante l'apprendimento dei codici IR, testare sempre direttamente i codici IR.

In questo modo non sarà necessario apprendere più volte tutti i codici.

Segui i passi successivi quando il codice IR appreso non funziona correttamente.

1. Verifica che il telecomando originale, dal quale apprendere i codici, utilizzi un set di batterie cariche (preferibilmente Duracell o Energizer).
2. Aumenta/diminuisci la distanza tra i due telecomandi durante l'apprendimento (telecomando originale e URC).
3. Prova per esempio a raddoppiare la distanza, fino a un massimo di 120 cm.
4. In caso di codici 'normali' a piccoli scatti, prova a dare un leggero 'colpetto' al tasto, invece di tenerlo premuto.
5. In caso di codici 'continui', prova la tecnica 'flicker' - colpetti rapidi del tasto durante l'apprendimento (approssimativamente 7 volte al secondo o più velocemente).
6. Prova il metodo 'Swoop'. Parti da una distanza di 70 cm e quando 'avvicina' velocemente il telecomando originale verso il telecomando in apprendimento.
7. Prova il metodo 'Flasher'. Mantieni un oggetto opaco davanti al telecomando; toglilo e rimettilo velocemente.
8. Prova a far apprendere i codici a un terzo telecomando con funzione apprendimento, quindi utilizzato per l'apprendimento del Telecomando Universale.

IT - Con la presente BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, dichiara che questo TAKE 6 IR + RF è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Categoria di prodotto: consumatore generale (categoria 3).

Data: 15.10.08
