MANUALE UTENTE XDOM RMA EDOBE

Note Generali di Sicurezza

Per un uso sicuro e responsable di quello prodotto si prega leggere attendamente quello manuale e le informazioni di sicurezza, segendo scrupolosamente le istruzioni. Qualiasi manipolazione o modifica tecnia del prodotto sono proibite, per salvaguardare la sicurezza e le norme di certificazione del prodotto.

Si prega ave cura di configurare correttamente il prodotto - consulhare quello manuale per l'utente. Non arire: rischio di folgorazione. Le tensioni all'interno di quello apparecchio sono mortali. All'interno nonvi sono parti riparabili dall'utente. Per qualsiasi intervento rivolgersi a personale qualificato.

Importante: Del prodotto dev'essere utilizzato rispettotingando le struzioni di questo manuale, non esendo adatto per scopi diversi da quando riportato nel manuale.

Si prega evitare: forti sollecitationi meccaniche, alte temperature, forti vibrazioni, alta umidità

Si prega altresi di rispectare le note di sicurezza aggiuntive riportate nei vari capitoli di quello manuale per l'utente. Per assicurare una corretta configura-zione si prega leggere attendamente il manuale e le note di sicurezza.

Notes

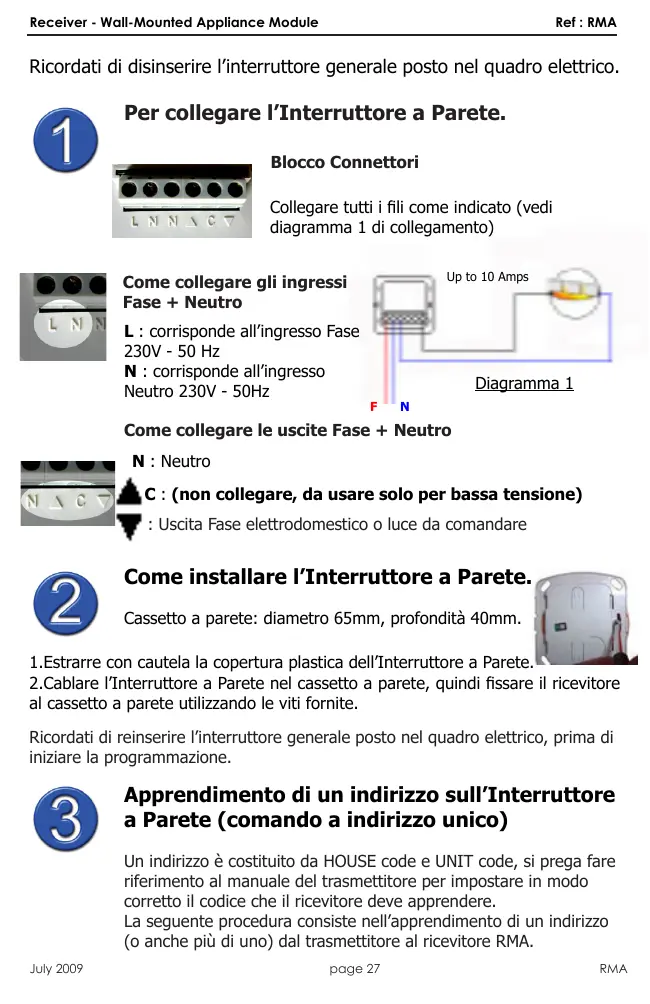

Ricordati di disinserire l'interruttore generale posto nel quadro elettrico.

Per collegare l'Interruttore a Parete.

Blocco Connettori

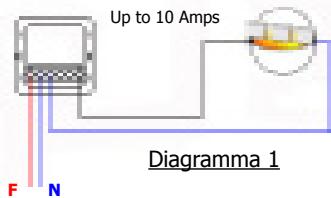

Collegare tutti i fili comeindicato (vedi diagramma 1 di collegamento)

Come collegare gli ingressi Fase + Neutro

L:corrisponde all'ingresso Fase 230V-50 Hz

N: corrisponde all'ingresso Neutro 230V - 50Hz

Come collegare le uscite Fase + Neutro

N:Neutro

C: (non collegare, da usare solo per bassa tensione)

: Uscita Fase elettrodomestico o luce da comandare

Come installare l'Interruttore a Parete.

Cassetto a parete: diametro 65mm, profondità 40mm.

1.Estrarre con cautela la copertura plastica dell'Interruttore a Parete.
2.Cablare l'Interruttore a Parete nel cassetto a parete, quando fissare il ricevitatore al cassetto a parete utilizzato le viti fornite.

Ricordati di reinserire l'interruttore generale posto nel quadro elettrico, prima di iniziare la programmazione.

Apprendimento di un indirizzo sull'Interruttore a Parete (comando a indirizzo unico)

Un indirizzo è costituito da HOUSE code e UNIT code, si pregafare riferimento al manuale del trasmettitore per impostare in modo corretto il codice che il ricevitatore deve apprendere.

La seguente procedura consiste nell'apprendimento di un indirizzo (o anche più di uno) dal trasmettitore al ricevitore RMA.

Informazioni :

• Se alimentato, il ricevitore RMA è nella modalità di riconoscimento dei comandi standard X10 (Per assicurare la comunità e tra smettitore e ricevitore fare riferimento al punto 4).
• Il ricevitore RMA risponde ai comandi a Radiofrequenza inviata da agli trasmettitore, prima di tradurli e trasmetterli come onde convogliate sulla linea elettrica esistente.

1.Estrarre con cautela la copertura plastica del ricevitore.
2.Premere velocimento il tasto PROG, il LED verde lampeggia velocimento confermando che il ricevitore è in attesa di un lavoro proveniente da un trasmettitore (sia in modalità RF sua PLC).
3.Premere il tasting scelto di un telecomando o trasmettitore (telecomando RF, lavoro / controller PLC) per far autoapprendere l'indirizzo. Il LED verde smette di lampeggiare a conferma del lavoro.
4.L'indirizzo unico è stato confirmato.
5.Nel caso si necessario far autoapprendere più di un dato (telecomando RF, dato / controller PLC) ripetere la procedura dal punto 2 al punto 4.
6.Al termine della procedura di appendimento, insere a pressione la copertura plastica sul ricevitore. NOTA : Per una corretta installatione, verificare che il logo ebode visibile sulla copertura sia posizionato nell'angolo inferiore destro della stessa.

La modalità sicurezza ebode più essere attivata in caso di modalità richiesta sicurezza.

Per fare dato, SOLO i trasmettitori TPC, EM e IMRF possono comandare i ricevitori RMA per luci / elettrodomestici, il ricevitore per avvolgibili RMV e il modulo RPT a presa di corrente.

Il protocollo di comunità ebode più essere integrato in qualità di comunità di sicurezza professionale, principamente utilizzata nei sistemi di allarme.

1.Estrarre con cautela la copertura plastica del ricevitore.
2. Tenere premuto il tasting PROG finché il LED verde si accende (dopo 3 secondi).
3.Rilasciare il tasting PROG.
4.Premere/ralisciare almeno 10 volte il tasto PROG, il LED inizia a lampeggiare per 5 volte prima di spegneri. è ora attiva la modalità sicurezza.
5.Inserire a pressione la copertura plastica (verificare che il logo ebode visibile sulla copertura si posizionato nell'angolo inferiore destro della stessa).

5. Per cancellare tutti gli indirizzi registrati nel ricevitore (RESET generale).

Questa procedura consiste nel cancellare tutti gli indirizzi他们在 tempo, non più validi per comandare ilsystema Domotico.

1.Estrarre con cautela la copertura plastica del ricevitore.
2. Tenere premuto il tasting PROG finché il LED verde si accende (dopo 3 secondi).
3.Rilasciare il tasting PROG. Entrambi i LED verde e rosso lampeggiano velocimento, per spegnersi dopo alcuni secondi (il LED lampeggia di luce arancione). Il tempo di cancellazione dipende dal numero di indirizzi validi inserti.
4. Tutti gli indirizzi sono stati cancellati, il ricevitore ritorna in modalità protocollo di comunità standard X10.
5.Inserire a pressione la copertura plastica (verificare che il logo ebode visibile sulla copertura si posizionato nell'angolo inferiore destro della stessa).

Verifica funzionamento del ricevitore RMA.

Inserire l'interruttore generale.

Premere delicatamente il tastingi superiore (ON) per accendere luci ed elettrodomestici.

Premere delicatamente il tasto inferiore (OFF) per spagnere luci ed elettrodomestici.

Utilizzare un telecomando, interruptore RF a parete, controller per verificare il controlo remoto di lui, elettrodomestici, etc.

Diagnostica guasti: controllare le domande più frequenti (FAQ) e il supporto tecnico su www.ebodeelectronics.eu)

RMA non può essere comandato in alcun modo sia da telecomando RF sua da controller PLC?

• Controllare e/o sostituire le pile del telecomando.
• Eseguire un RESET generale del ricevitore, che potrebbe averesso il suo indirizzo a causa di eccessive manipolazioni (eseguire la procedura dal punto 5), quando re-inizializzare sa il trasmettitore sa il ricevitore (eseguire la procedura dal punto 3).
• Il LED rosso o verde lampeggia casualmenteanche in assenza di controlo remoto :

Può verificarsi un'interferenza RF o PLC (es. lampade fluorescenti, adattatori di corrente, monitor PC); si prega insertire unhetto FD10 nel quadro elettrico principale o un modulo FM10 a presa di corrente per filtrare ogni segnale spurio.

IT - Con la presente BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, dichiara che quello RMA è conforme ai requisiti esseniali ed alle altre disposizioni perti-nenti stabilite della direttiva 1999/5/CE.

Product category : general consumer (category 3).

Date: March 2009

Peter Schoon - Product Manager BMB
