Märke	EDOBE
Modell	XDOM RMA
Produkttyp	Inbyggd väggströmbrytare för larmsystem
Strömförsörjning	230 V ~ 50 Hz
Förbrukning	Ej specificerad
Max antal kanaler (X10-läge)	32
Max antal kanaler (ebode säkert läge)	16
Driftsätt	X10-läge, ebode säkert läge
LED-indikator	Grön (mottagning radiokommando), Röd (mottagning/sändning kommando)
Huvudfunktioner	Slå på/av enheter, repeat/omvandlare av radiokommandon, initiering av kanaler, återställning
Installationstyp	Inbyggd i dosa med diameter 65 mm, djup 40 mm
Kablage	Plint L (fas), N (nolla), C (ej ansluten), fasutgång för styrd krets
Säkerhetsanvisningar	Öppna inte, risk för elektriska stötar. Allt ingrepp av kvalificerad fackman.
Underhåll	Inga användarbytesdelar. Undvik stötar, extrema temperaturer, fukt.
Reparerbarhet	Ej reparerbar av användaren. Överlämna till professionell reparatör.
Certifiering	Uppfyller direktiv 1999/5/EG
Apparatens dimensioner	Ej specificerade (passar i standard inbyggnadsdosa)
Vikt	Cirka 100 g (uppskattning)
Driftstemperatur	Ej specificerad

Vanliga frågor - XDOM RMA EDOBE

Hur initierar jag en kanal på den inbyggda väggströmbrytaren XDOM RMA?

Ta bort dekorskyddet, tryck sedan kort på knappen PROG tills LED blinkar snabbt grönt. Tryck därefter på valfri knapp (fjärrkontroll, trådlös strömbrytare, timer) för att initiera kanalen. LED slocknar och kanalen sparas.

Hur byter man från X10-läge till ebode säkert läge?

Ta bort dekorskyddet, håll PROG intryckt i 3 sekunder tills LED tänds grönt. Släpp, tryck sedan minst 10 korta tryckningar på PROG. Grön LED blinkar 5 gånger för att bekräfta byte till säkert läge.

Hur raderar man alla kanaler (återställning) på strömbrytaren?

Ta bort dekorskyddet, håll PROG intryckt i 3 sekunder tills LED tänds grönt. Släpp, sedan blinkar grön och röd LED snabbt. Alla kanaler raderas och strömbrytaren återgår automatiskt till X10-läge.

Vad gör jag om strömbrytaren inte svarar på fjärrkontroller?

Kontrollera och byt batteri i fjärrkontrollen om nödvändigt. Om problemet kvarstår, utför en återställning av strömbrytaren (se procedur). Återinitiera sedan kanalen på strömbrytaren.

Vad gör jag om strömbrytaren inte svarar på bärvågskommandon?

Utför en återställning av strömbrytaren (beskriven procedur). Återinitiera sedan kanalen på strömbrytaren.

Vad är matningsspänningen för väggströmbrytaren?

Matningen är 230 V ~ 50 Hz på plintarna L (fas) och N (nolla).

Hur många kanaler kan man lagra som mest?

I X10-läge upp till 32 kanaler. I ebode säkert läge upp till 16 kanaler.

Hur kontrollerar man att strömbrytaren fungerar korrekt?

Tryck kort på PÅ-knappen: enheten eller lampan tänds. Tryck på AV-knappen: den släcks. Om LED-indikatorerna reagerar är funktionen normal.

Vilka mått måste inbyggnadsdosan ha?

Inbyggnadsdosan måste ha en diameter på 65 mm och ett djup på 40 mm.

Kan strömbrytaren repareras av användaren?

Nej, apparaten innehåll inga användarbytesdelar. Vid fel, överlämna den till en kvalificerad professionell reparatör. Öppna den inte på grund av risk för elektriska stötar.

BRUKSANVISNING XDOM RMA EDOBE

Allmanna sakerhetsrad

För saker användning av denna produit, vad snäll och läs manualen och sakerhetsinformationen och var noga med att följa instruktionerna. Teknisk manipulation av produits allerndring av nagot slag ar strängt forbjuden., med tanke på sakerhet och godkännande frågor.

Var noga med att ansluta produkterna på ett korektt sätt- kolla imanualen. VARNING: Öppna inte! Risk für elektrisk stöt. Spanninger ienna utrustning ar skadliga for livet. INGA EGNA DELAR på insidan. Hanvisa all service till kualificerad servicetekniker.

VIKTIGT: Produkt skall användas till det den är till for och inget annat.

Undvik följande for stora mekaniska pafrestninger, for hoga tempraturer, starka och stora vibrationener, hög fuktighet. Var vänligen respektura ocksä de extra sakerhets anteckningarna i de olika kapitlen i användarhandboken. För att sakerstalla korrekt inställning läs manualen och sakerhets noteringarna nogrant.

Vänligen tänk på att slå av ström tillförseln på den elektriska panelen.

For att ansluta till eluttag i vaggen.

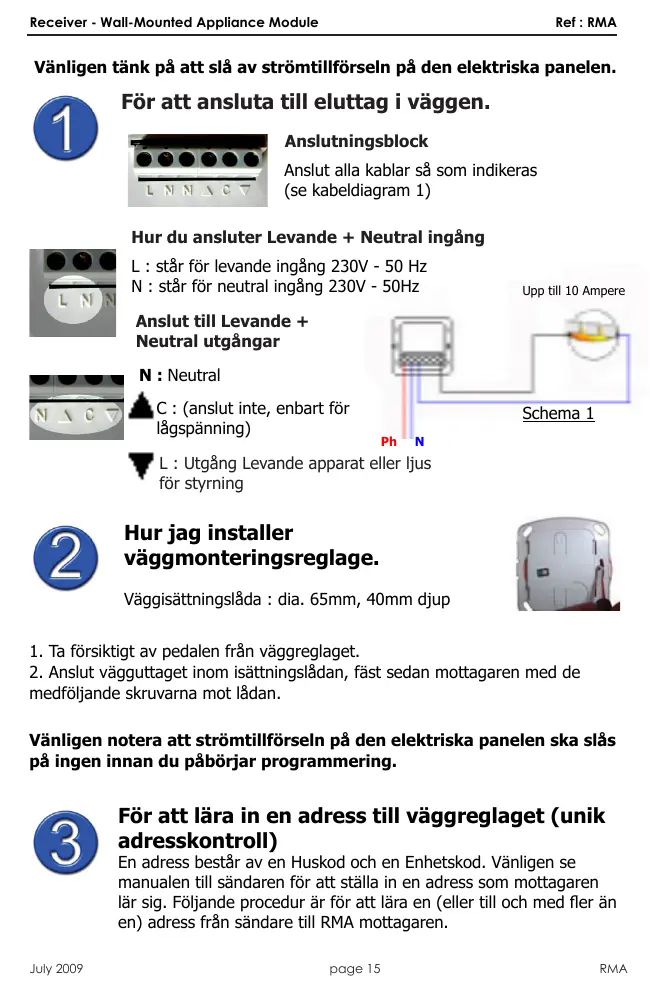

Anslutningsblock

Anslut alla kablar sā som indikeras (se kabeldiagram 1)

Hur du ansluter Levande + Neutral ingång

L: står För levande ingång 230V - 50 Hz
N: står För neutral ingång 230V - 50Hz

Upp till 10 Ampere

Anslut till Levande + Neutral utgangar

N: Neutral

C: (anslut inte, enbart for laggspanning)

L: Utgang Levande apparat aller Ijus for styrning

Hur jag installer vaggmonteringsreglage.

Vaggisattningslada : dia. 65mm, 40mm djup

1. Ta forsiktigt av pedalen från vaggreglaget.
2. Anslut vagguttaget inom isättningslådan, fäst sedan mottagaren med demedfoljande skruvarna mot lådan.

Vänligen notera att strömtillförseln på den elektriska panelen ska slås på ingen innan du pâbörjar programmering.

For att lara in en adress till vaggreglaget (unik adresskontroll)

En adress bestär av en Huskod och en Enhetskod. Vänligen se manualen till sändaren for att ställa in en adress som mottagaren lär sig. Foljande procedur für att lara en (eller till och med fler anen) adress frän sändare till RMA mottagaren.

Hur du gōr:

• Då du har slagit på systemetkommen RMA mottagaren att vara installd på att motta X10 standards styrning (for att sakerställa kommunikation mellan sändare och mottagare kan du läs a hur duforall i steg 4).

• RMA mottagaren svarar på alla RF kommando som mottas från alla sändare och översätter det till X10 kommando på strömljin.

1. Ta av pedalen pà mottagaren.
2. Tryck att ned PROG knappen. En grön LED lampa blinkar och visar att mottagaren vänter på order från alla sändare (antingen i RF eller PLC laget).
3. Välj och tryck ner knappen på en fjärrkontroll eller sändare (RF fjärrkontroll, PLC kommando/programming) für att automatiskt lara in adressen.
4. Gron LED slutar blinka for att godkännordern.
5. Den unika adressen ar nu bekräftad.
6. Om du vill lara in mer än att kommando (RF fjärrkontroll, PLC kommando / programmering) sä upprepar du bara steg 2 till steg 4.
7. Då inlärningen ar klar, satt bara tillbaka paddeln pa mottagaren.

NOTERA : För korrekt installation, se till sä att ebode loggan visas pæ pedalen nere till höger.

Att växla från standard till sækertCOMMunikationsprotokoll.

Det sakra ebode protokollet kan aktiveras nar det bheövs. D'det År aktivt kan ENBART ebode sändare som TPC, EM och IMRF användas for att kontrollera ebode modul er som RMA, RMV och RPT.

ebode kommunikationsprotokoll kan användas med professionella kommunikationsprotokoll für sakerhet, södana som används i alarmsystem.

1. Ta av pedalen pà mottagaren.
2. Tryck och häll nere PROG knappen tills det att LED lyser i gront (after 3 sekunder).
3. Slapp upp PROG knappen.
4. Tryck/slapp upp minst 10 gänger (PROG knappen), LED börjar blinka 5 gänger och slocknar igen. Du ar nu i sakert lage.
5. Satt tillbaka pedalen igen (se till sà att ebode loggan sitter nere till hoger).

For att radera alla sparade adresser pà mottagaren (Återställ).

Den har proceduren raderar alla adresser som du har sparat och som inte funderar for att styra till hemautomationssystem.

1. Ta bort pedalen frän mottagaren.

1. Tryck ochhall nere PROG knappen tills det att LED lyser i gront (after 3 sekunder).
2. Släpp upp PROG knappen. Både gröna och röda LED blinkar nu snabbt och slås sedan av after Nägra sekunder (LED blinkar i orange). Tiden det tar att radera beror på antelet adresser som tas bort.
3. Alla adresser ar nu bortagna, mottagaren går tillbaka till X10 standard kommunikationsprotokoll.
4. Satt tillbaka pedalen (se till sà att ebode loggan finns på nedre högra sedan).

Anvanda RMA mottagare.

Slå på strömmen.

Tryck forsiktigt på den övre knappen (På) für att slå på apparaten/ lampan. Tryck forsiktigt på den ägre knappen (AV) für att slå av apparaten/ lampan.

Använd en X10 kompatibel fjärrkontroll, RF vagguttag eller prgrammerar für att kolla fjärrkontrollens Funktion och styrning av apparater, lampor, etc.

Problemlösning: ähnigen kolla FAQ och teknik support på www.ebodeelectronics.eu.

RMA kan inte styras langre med varken RF eller PLC kommando?

• Kolla och/eller byt ut batterierna på fjärkrontrollen.
• ATERSTÄLL mottagaren sö den kan ha förlorat adressen (forja frän steg 5), programmera sedan om söndaren och mottagaren (borja frän steg 3).
• Röd och grön LED blinkar slumpvis även om inga kommandon ges: RF eller PLC störning kan forekomma (ie Vissa typer av lampor, Omvänd A/C, PC skärm), ∀nlogen lagg till antingen att filter FD10 i huvudkontrollpanelen aller en anslutningsmodul FM10 for att filtrera fürprodukten i fråga.

SE - Härded intygar BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, attenna RMA stär I overensstammelse med de vasantiga egenskapskrav och övriga relevanta bestammelse som framgår av direktiv 1999/5/EG.
