Produkttyp	Universal fjärrkontroll
Märke	EDOBE
Modell	XDOM TAKE 6 IR/RF
Antal kontrollerbara enheter	Upp till 6 (TV, DVR, DVD, STB, AUDIO, AUX)
Överföringsteknik	Infraröd (IR) och radiofrekvens (RF) X10
Strömförsörjning	2 CR2032-batterier (3V litium)
Batteritid	Flera månader (beroende på användning)
Inlärningsfunktion	Ja, upp till 150 knappar
Inbyggd kodbibliotek	Ja, täcker de flesta märken
Programmeringsmetoder	Manuell, automatisk sökning, sökning efter märke, manuell sökning
Home Control-funktion (X10)	Ja, med valfria moduler (TM13, IR Link)
FAV-tangent	Ja, för att växla mellan två favoritkanaler
Volyminställning globalt eller per läge	Ja, programmerbar
Mute-knapp	Ja, programmerbar
Mått (ca)	200 x 50 x 25 mm
Vikt (med batterier)	Cirka 100 g
Husmaterial	ABS-plast
Säkerhet	Undvik stötar, extrema temperaturer, fukt. Batterier utom räckhåll för barn.
Rengöring	Mjuk, torr trasa. Använd inte slipande medel.
Reservdelar	CR2032-batterier, IR Link-mottagare (tillval), TM13-modul (tillval)
Reparerbarhet	Batterier utbytbara av användaren. För andra problem, kontakta kundtjänst.
Certifieringar	Överensstämmer med direktiv 1999/5/EG

Vanliga frågor - XDOM TAKE 6 IR/RF EDOBE

Hur sätter man i batterierna?

Ta bort locket på baksidan, sätt i 2 CR2032-batterier med rätt polaritet (+ och -), stäng sedan facket.

Hur programmerar jag fjärrkontrollen för min TV?

Tryck och håll in S (Setup) tills LED-lampan lyser. Tryck på TV (läge), ange sedan 3-siffriga koden för ditt märke (se lista). Om enheten stängs av med POWER är programmeringen lyckad.

Vad gör jag om koden inte fungerar?

Prova nästa kod i listan eller använd automatisk sökning: håll S intryckt, välj läge, tryck sedan på CHAN+ tills enheten reagerar. Bekräfta med -/--.

Hur använder man inlärningsfunktionen?

Placera originalfjärrkontrollen mot TAKE 6 (2,5 cm). Tryck på Setup (LED lyser), välj läge, sedan Learn. Tryck på knappen som ska läras in på TAKE 6, tryck sedan på motsvarande knapp på originalfjärrkontrollen tills LED slocknar kort.

Fjärrkontrollen svarar inte, vad gör jag?

Kontrollera batterierna (polaritet och status). Om LED förblir tänd, byt batterier. Utför en fabriksåterställning: håll S intryckt, tryck två gånger på S, sedan på 0 och S.

Hur styr man belysning med Home Control-funktionen?

Du behöver en X10-modul (t.ex. TM13). Tryck på X10-tangenten, ange enhetskoden, använd sedan VOL+/VOL- för att variera eller POWER/Mute för att tända/släcka allt.

Hur använder man FAV-tangenten?

Programmera den: håll S (LED lyser), tryck på FAV, välj sedan en kanal med läge och siffror, upprepa för en andra kanal, tryck på FAV för att bekräfta. Tryck sedan på FAV för att växla mellan de två kanalerna.

Hur ställer man in volymkontroll för en enda enhet?

Håll S intryckt, släpp, håll sedan Mute intryckt tills LED blinkar. Tryck på önskat läge (t.ex. TV), tryck sedan på Mute. Volymknapparna kommer nu att styra detta läge även när du byter läge.

Hur återställer jag fjärrkontrollen till fabriksinställningarna?

Tryck och håll S tills LED lyser, släpp, tryck och håll S igen tills LED lyser. Släpp, tryck på 0, sedan på S. LED släcks och fjärrkontrollen är återställd.

Var hittar jag kodlistan för mitt märke?

Kodlistan finns i användarmanualen som medföljer fjärrkontrollen. Du kan också ladda ner fullständig bruksanvisning på notice-facile.com.

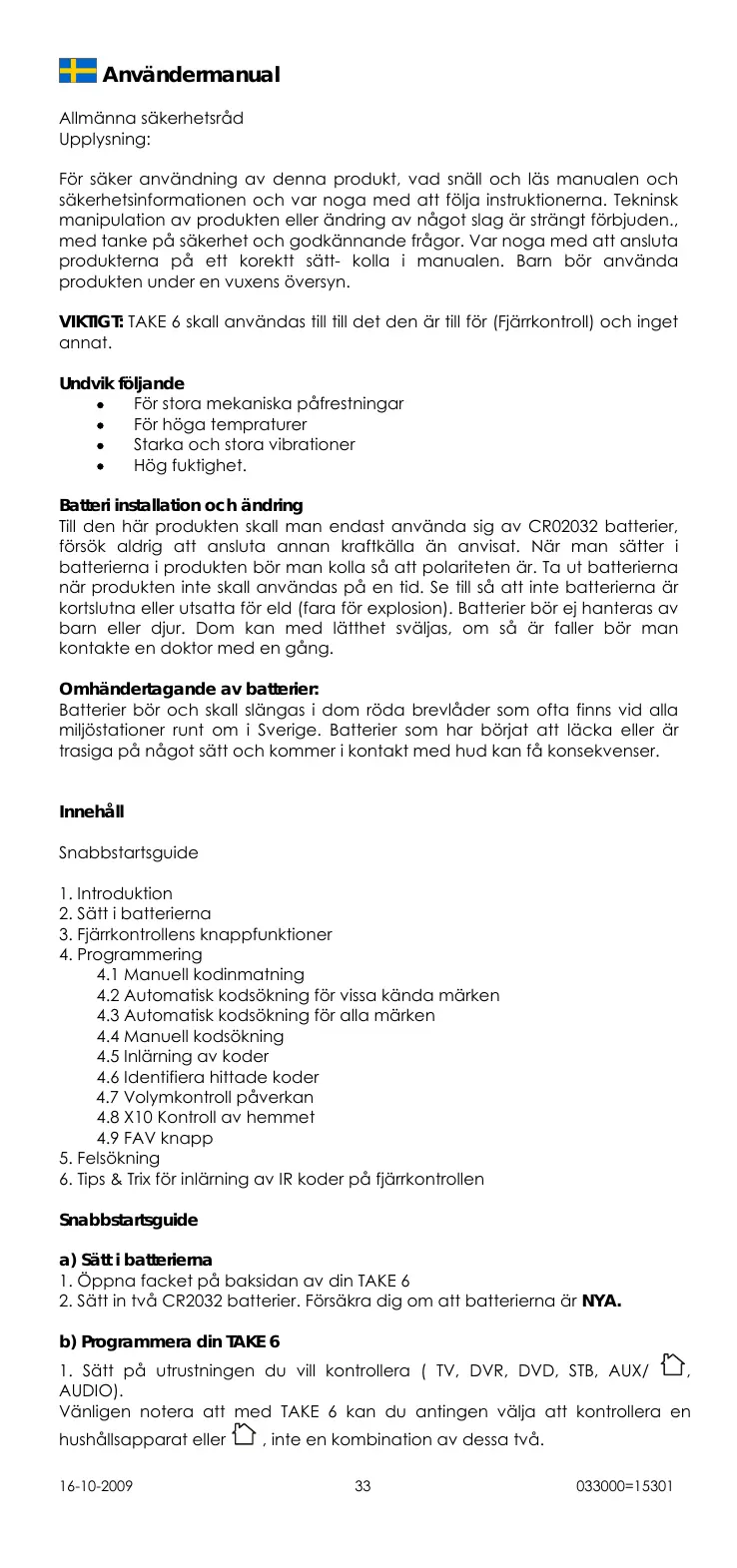

BRUKSANVISNING XDOM TAKE 6 IR/RF EDOBE

Allmänna säkerhetsråd Upplysning:

För säker användning av denna produkt, var snäll och läs manualen och säkerhetsinformationen och var noga med att följa instruktionerna. Teknisk manipulering av produkten eller ändring av något slag är strängt förbjuden, med tanke på säkerhet och godkännande frågor. Var noga med att ansluta produkterna på ett korrekt sätt – kolla i manualen. Barn bör använda produkten under en vuxens översyn.

VIKTIG: TAKE 6 skall användas till det den är till för (Fjärrkontroll) och inget annat.

Undvik följande

För stora mekaniska påfrestningar, för höga temperaturer, starka och stora vibrationer, hög fuktighet.

Batteriinstallation och ändring

Till den här produkten skall man endast använda sig av CR2032-batterier. Försök aldrig att ansluta annan kraftkälla än anvisat. När man sätter i batterierna i produkten bör man kolla så att polariteten är rätt. Ta ut batterierna när produkten inte skall användas på en tid. Se till så att batterierna inte är kortslutna eller utsatta för eld (fara för explosion). Batterier bör ej hanteras av barn eller djur. De kan med lätthet sväljas. Om så är fallet bör man kontakta en doktor med en gång.

Omhändertagande av batterier:

Batterier bör och skall slängas i de röda brevlådor som ofta finns vid alla miljöstationer runt om i Sverige. Batterier som har börjat läcka eller är trasiga på något sätt och kommit i kontakt med hud kan få konsekvenser.

Innehåll

Snabbstartsguide

1. Introduktion
2. Sätt i batterierna
3. Fjärrkontrollens knappfunktioner
4. Programmering

4.1 Manuell kodinmatning 4.2 Automatisk kodsökning för vissa kända märken 4.3 Automatisk kodsökning för alla märken 4.4 Manuell kodsökning 4.5 Inlärning av koder 4.6 Identifiera hittade koder 4.7 Volymkontroll påverkan 4.8 X10 Kontroll av hemmet 4.9 FAV-knapp

1. Felsökning
2. Tips & tricks för inlärning av IR-koder på fjärrkontrollen

Snabbstartsguide

a) Sätt i batterierna

1. Öppna facket på baksidan av din TAKE 6
2. Sätt in två CR2032-batterier. Försäkra dig om att batterierna är NYA.

b) Programmera din TAKE 6

1. Sätt på utrustningen du vill kontrollera (TV, DVR, DVD, STB, AUX/AUDIO).

Vänligen notera att med TAKE 6 kan du antingen välja att kontrollera en hushållsapparat eller en annan, inte en kombination av dessa två.

1. AUX-knappen låter dig programmera och kontrollera utrustning som TV, DVR, DVD, CD, STB,
2. Ta kodboken som medföljer TAKE 6 och hitta märket på utrustningen du vill kontrollera. T.ex. om du har en Thomson TV, leta efter Thomson i TV-sektionen.
3. Tryck och håll ned knappen markerad "S" (8) tills lysdioden (2) lyser permanent. Detta tar cirka 3 sekunder. Släpp "S-knappen".
4. Tryck och släpp TV, DVR, DVD, STB, AUX, AUDIO, lägesknappen (4), enligt typen för den apparat du vill kontrollera.
5. Från kodboken tar du nu det första numret som matchar din utrustning och anger numret genom att trycka på sifferknapparna 0-9 (14). Varje gång du trycker på en knapp kommer lysdioden (2) att blinka.
6. Om numret är korrekt inmatat kommer lysdioden att slockna. Om numret är felaktigt kommer lysdioden att blinka snabbt. Om det var felaktigt, behöver du börja om på punkt 4.

Tryck på POWER-knappen (1). Om utrustningen stängs av har du funnit rätt kod. Om den inte stängs av, behöver du börja om från punkt 4.

Ibland finns det flera koder som har liknande funktioner. Om du upptäcker att din TAKE 6 inte fungerar med vissa funktioner, kan du behöva prova en annan kod.

1. Introduktion

TAKE 6 är designad att kontrollera upp till 6 apparater: TV, DVR, DVD, STB, AUDIO eller någon annan apparat under AUX-läge-knappen (vänligen uppmärksamma att du kan antingen välja att kontrollera en apparat eller en annan, inte en kombination av dessa två.).

TAKE 6 innehåller ett bibliotek med koder som är förprogrammerade i fjärrkontrollen. Detta bibliotek täcker nästan alla ljud- och videoprodukter på marknaden idag. Koderna måste programmeras en gång innan användning. Detta kan göras på olika sätt:

a. Manuell inmatning av en av koderna som visas under gällande märke och typ av utrustning i den medföljande kodboken (se 4.1) b. Automatisk kodsökning för kända märken (4.2) c. Automatisk kodsökning för alla märken (4.3) d. Manuell genomsökning av alla koder (4.4)

X10 IR-länk

IR-länken (tillgänglig separat) ger dig möjligheten att kontrollera alla dina ljud- och videoapparater med din TAKE 6 varsomhelst i ditt hem. TAKE 6 sänder en RF-signal till IR-länkmottagarmodulen, som sedan omvandlar signalen till en IR-signal, som skickas till din apparat.

Här är några exempel på användning av IR-länken:

• Använda DVD och satellitmottagare från sovrummet, utan att behöva dra extra kablar.
• Höja volymen på radion i vardagsrummet medan du är i köket.

RF-signalen färdas genom väggar, tak och garderobsdörrar. Anslut mottagaren till ett vägguttag inom synhåll för din utrustning. Det kan inte bli enklare. Fråga din AF om möjligheterna.

X10 Hemautomation: kontrollera alla elektriska apparater med en fjärrkontroll

TAKE 6-fjärrkontrollen har två sändare: en infraröd (IR) sändare och en radiofrekvens (RF) sändare. Detta gör det möjligt för dig att kontrollera i princip vad som helst. Du kan kontrollera din TV, video m.m. med den infraröda (IR) tekniken. X10 radiofrekvens (RF) tekniken gör det möjligt att kontrollera lampor och apparater från varsomhelst i hemmet.

Här är några exempel på användning av X10 hemautomationsfunktionen:

• Dimma ljusen och släck/tänd dem medan du tittar på TV.

Sätt på kaffebryggaren från sovrummet när du vaknar på morgonen. - Tänd lamporna på kvällen för att skrämma bort inkräktare när du hör oväsen. - Sätt på din elektriska filt innan filmen slutar, så att du kan njuta av en varm säng när filmen är slut. - Stäng av allt med ett enkelt knapptryck när du ska sova.

2. Sätt i batterierna (använd alltid NYA CR2032-batterier)

1. Öppna luckan på baksidan av TAKE 6-fjärrkontrollen.
2. Sätt i 2 CR2032-batterier, kontrollera att de placerats korrekt med + sidan av batteriet i samma position som markeringen i batterifacket.
3. Stäng batterifacket försiktigt.

Låter dig stänga av senast valda apparat. Vissa apparater kan även sättas på med denna knapp.

[2] Lysdiodindikator

Indikatorlampan blinkar när fjärrkontrollen används eller kontinuerligt medan du programmerar fjärrkontrollen.

[3] MUTE

Låter dig stänga av/sätta på ljudet. Du kan kontrollera "Mute"-funktionen på din TV även när du är i DVR, DVD eller STB-läge. Du behöver inte välja TV-läget.

[4] TV, DVR, DVD, STB, AUX/, AUDIO

Dessa knappar låter dig välja apparaten du vill kontrollera.

[5] VOLUME +/-

Låter dig kontrollera volymen. Du kan kontrollera volymen på din TV även när du använder DVR, DVD eller STB. Du behöver inte välja TV.

[6] CH+/- eller PROG +/-

[8] S Låter dig programmera din fjärrkontroll innan första användning. Den låter dig även komma åt sekundära funktioner på vissa A/V-apparater (skifta). Tryck på S-knappen följt av den funktionsknapp du önskar.

[9] Navigationsknappar

Dessa knappar låter dig navigera i menyn av vald apparat (om apparaten du valt har en sådan meny).

[10] Favoritknapp

Programmera här knappen för att komma ihåg era två oftast använda knapparna.

[11] Meny på

[12] Exit Meny av

[13] --

I anslutning till de numeriska knapparna, denna knapp låter dig via vissa apparater välja kanal direkt som är högre än 9. Om du är i programmeringsläge - automatisk kodsökning - du kan bekräfta koden.

[14] Numeriska knappar 0 - 9

I TV-läge: Färgade knappen (Röd), kontroll av videotext eller särskilda funktioner på utrustningen.

PLAY

I TV-läge: Färgade knappen (Gul), kontrollerar snabbtext eller särskilda funktioner på utrustningen.

FF (snabbspolning)

I TV-läge: Färgade knappen (blå), kontrollerar snabbtext eller särskilda funktioner på din utrustning.

REC (inspelning)

För att undvika misstag måste du trycka på denna knapp två gånger för att aktivera funktionen.

STOP

I TV-läge: Färgade knappen (grön), kontroll av snabbtext eller särskilda funktioner på din utrustning.

PAUSE

I TV-läge: Färgade knappen (lila), kontroll av snabbtext eller särskilda funktioner på din utrustning.

[16] AV

Val av extern källa (t.ex. SCART-signal).

[17] INFO

Visar information om vald apparat på skärmen (om möjligt).

[18] Teletext

Text-TV AV: avsluta text-TV/snabbtext.

[19] Teletext

Text-TV stanna: Stoppa sidbyte i text-tv/snabbtext.

Programmeringsknapp för att lära in funktioner från din original fjärrkontroll. Se kapitel 4.5, inlärning av koder, för mer information om hur du programmerar dessa koder.

[21] Teletext

Text-TV PÅ: starta/stoppa text-TV/snabbtext.

4. Programmering

För att få din fjärrkontroll anpassad till din egen utrustning, måste du programmera den en gång. Du kan göra detta genom att mata in en kod, motsvarande märket och typen av utrustning du vill kontrollera. Du kan programmera vilken typ av utrustning du vill under valfri LAGES-knapp. Till exempel, om du har tre videokameror, kan du programmera videokamera 1 under DVR, videokamera 2 under AUX och videokamera 3 under AUDIO.

4.1. Manuell kodinmatning

Ta din kodbok och sök efter listan som matchar din utrustning du söker, t.ex. TV eller DVR. Efteråt, hitta relevant märke, (t.ex. Sony). Nu hittar du en eller flera 4-siffriga koder. Om det är mer än en kod, beror det på din utrustning vilken som är korrekt. Generellt, visas koder i ordning efter ålder på utrustningen. Äldre

modeller visas först, nyare utrustningar i slutet. Ibland behöver du testa flera koder innan du hittar rätt kod för din utrustning.

1. Se till att din utrustning är påslagen (t.ex. din TV).
2. Tryck och håll S (8) knappen tills lysdioden indikatorn tänds kontinuerligt. Släpp S-knappen.
3. Tryck och släpp lägesknappen (4) på apparaten du vill kontrollera (exempelvis din TV).
4. Ange den 4-siffriga koden från kodboken genom att använda tangentbordet (14). Lysdioden (2) stängs av efter sista siffran angetts. Om du anger fel kod blinkar lysdioden i 3 sekunder och släcks sedan. Du måste nu börja om från steg 2.
5. Rikta fjärrkontrollen i riktning mot din TV och tryck på POWER-knappen (1). Din apparat bör stängas av. Kontrollera andra funktioner (t.ex. DVR snabbspolning framåt eller bakåt, etc.). Om vissa funktioner inte stämmer överens, indikerar detta att angiven kod inte är korrekt. I så fall, upprepa proceduren ovan med nästföljande kod för ditt märke.
6. Repetera denna procedur från steg 1 för annan utrustning du vill kontrollera (DVR, DVD, STB,...). Om din utrustning (TV, STB, etc....) inte svarar, försök en annan kod för ditt märke. Om den fortfarande inte svarar, försök att med manuell kodsökningsmetoden (4.4 Manuell kodsökning).

4.2. Automatisk kodsökning för vissa kända märken

Om ditt märke finns i listan, kan du använda märkessökningsmetoden (snabbare än "manuell" och den "automatiska kodsökningen").

MARCA	CODICE	MARCA	CODICE
Philips / Radiola	1	Telefunken / Saba / Normende	4
Akai / Daewoo / JVC / Panasonic / Sharp / Sony / Toshiba	2	Grundig / Blaupunk	5
Brandt / Thomson	3	Nokia / ITT	6

1. Sätt på apparaten du vill kontrollera.
2. Tryck och håll ned S (8) tills lysdiodindikatorn (2) tänds. Släpp S-knappen.
3. Tryck på lägesknappen (4) som matchar den utrustning du vill kontrollera. Lysdioden (2) blinkar en gång.
4. Ange koden som motsvarar ditt märke, rikta TAKE 6 fjärrkontrollen i riktning mot din utrustning, tryck på CHAN+ (6) endast en gång. Fortsätt rikta TAKE 6 fjärrkontrollen mot din utrustning tills utrustningen ändrar kanal (fjärrkontrollen sänder en IR-signal varje sekund, vänta tills din utrustning reagerar). Om din utrustning inte reagerar, tryck på knappen -/- (13) för att bekräfta. Om du av misstag missar koden, kan du trycka på CHAN- (6) och genom att trycka på denna knapp upprepade gånger återgå till den rätta koden. Tryck på -/- (13) för att bekräfta valet.

4.3 Automatisk kodsökning för alla märken

När du söker efter en okänd kod, kan du stega igenom biblioteket automatiskt (Automatisk sökning). När din utrustning svarar, kan du stanna sökningen och spara koden du hittat.

Notera: Då du kan dedicera valfri apparat (TV, DVD, STB...) till DVR, DVD, CD, STB, AUDIO eller AUX-knappen, behöver du först ange en 4-siffrig kod för den typ av utrustning du vill kontrollera (hittas i kodboken), t.ex. om du vill kontrollera en STB på DVR-knappen, ange valfri STB-kod du hittar i kodboken och följ sedan stegen nedan:

1. Sätt på apparaten du vill kontrollera.
2. Tryck och håll ned S (8) tills lysdiodindikatorn (2) tänds. Släpp S-knappen.
3. Tryck på lägesknappen (4) som matchar utrustningen du vill kontrollera. Lysdioden (2) blinkar en gång.
4. Tryck CHAN+ (6) en gång. Efter några sekunder börjar fjärrkontrollen stega genom kodbiblioteket (snabbsökning, 1 kod per sekund). När apparaten svarar, kan du trycka på CHAN+ (6) för att ändra till långsam sökning (1 kod per 3 sekunder). Du kan gå tillbaka genom att trycka på CHAN- (6) (du kan gå

framåt genom att trycka på CHAN+ (6) i fall att du gick för långt tillbaka). Så snart din apparat svarar igen, tryck på -/-- knappen (13) för att lagra koden du hittat.

Notera: om vissa funktioner på din utrustning inte fungerar, behöver du försöka med en annan kod för ditt märke. Sökfunktionen börjar efter senast bekräftade kod. T.ex. om det var 030, startar sökfunktionen nu på 031 och fortsätter att försöka tills sista möjliga kod.

4.4. Manuell kodsökning

Notera: Då du kan dedicera valfri apparat TV, DVR, DVD, STB, AUDIO, AUX, knapparna, behöver du först ange en 4-siffrig kod för den typ av utrustning du vill kontrollera (hittas i kodboken), t.ex. om du vill kontrollera en STB på DVR-knappen, ange valfri STB-kod du hittar i kodboken och följ sedan stegen nedan:

1. Se till att din utrustning är påslagen.
2. Tryck och håll S (8) tills lysdiodindikatorn tänds. Släpp S.
3. Tryck på lägesknappen (4) som matchar utrustningen du vill kontrollera (t.ex. TV).
4. Tryck på CHAN+ (6) upprepade gånger tills kanalen växlar. Om du stegar förbi korrekt kod, använd CHAN- (6) för att backa tillbaka till rätt kod.
5. När utrustningen du vill kontrollera reagerar, tryck -/-- (13) för att bekräfta koden.

Notera: Om din utrustning inte har CHAN+ kan du använda PLAY (DVR eller DVD) (15) eller POWER (1) knappen. Sökningen börjar vid senast registrerade kod. Om detta var 030, börjar sökningen på 031 till sista möjliga koden, och går sedan från 000 till 029. Notera: om vissa funktioner på din utrustning inte kan kontrolleras, behöver du hitta en annan kod för ditt märke.

4.5 Inlärning av koder

Din TAKE 6 fjärrkontroll innehåller koder för de flesta TV-apparater, videospelare etc., i dess kodbibliotek. Om en viss apparat inte finns i dess bibliotek, kan du lära den koderna för din nuvarande fjärrkontroll. Biblioteket kan även innehålla en kod som fungerar med din apparat, men som saknar vissa funktioner. Du kan då välja att endast lära in dessa knappar (maximalt 150 knappar).

Master tömning

Du kan använda MASTER CLEAR-metoden för att rensa inlärningsminnet. Det rekommenderas att du utför en MASTER CLEAR innan du börjar lära in kommandon.

1. Håll ned S (8) tills fjärrkontrollens lysdioder tänds. Släpp S (8)-knappen.
2. Tryck på LEARN (20)-knappen två gånger. Lysdioden blinkar varje gång du trycker på knappen.
3. Tryck på S (8). Lysdioden kommer att släckas efter några sekunder.

Notera:

• Utför en Master Clear innan du börjar inlärning (se metoden ovan).
• Se till att båda fjärrkontrollerna har full batterikraft innan du börjar inlärning av koder.
• Se till att du inte flyttar på fjärrkontrollen när du trycker på knapparna.
• Du kan inte lära in kommandon för följande knappar: Learn, S, FAV, källknappar TV, VCR, CBL, etc., Home Control.
• Experimentera genom att lära in två eller tre knappar först (för att testa kompatibilitet), innan du lär in alla knappar från din original fjärrkontroll.
• När minnet är fullt, kommer fjärrkontrollens lysdioder att blinka i 3 sekunder. Du kan inte lära in några koder när minnet är fullt. Du kan däremot radera ett läge med koder du lagrat. Du kan endast radera ett helt läge.
• Genom att trycka in knapparna på den existerande fjärrkontrollen under en kortare period, kommer det finnas mer minnesutrymme för att lära in koder på TAKE 6 fjärrkontrollen. Detta minskar även risken att fjärrkontrollen lär in fel koder.
• Experimentera med avståndet mellan fjärrkontrollerna om du har problem med inlärningen av koderna.
• Vissa fjärrkontroller har inte infraröd lysdiod i centret. Försök att experimentera med att flytta fjärrkontrollen (sidleds eller upp/ned). Lysrör och starkt solljus kan påverka processen.
• Du kan endast lära in koderna från en original fjärrkontroll per läge, t.ex. koderna till din DVD-spelares fjärrkontroll under DVD-knappen. Med vissa kombi fjärrkontroller (t.ex. en TV med inbyggd DVD-spelare) måste du först lära in TV-funktionerna i TV-läget och sedan DVD-funktionerna i DVD-läget.

Inlärning av kommando

1. Rikta din existerande fjärrkontroll mot TAKE 6-fjärrkontrollen (framsida mot framsida). Håll ett avstånd på 2,5 cm mellan fjärrkontrollerna.
2. Tryck på S (8)-knappen tills fjärrkontrollens lysdioder tänds. Släpp S (8)-knappen.
3. Tryck på lägesknappen (TV, AUDIO, SAT, etc.) för den apparat du vill lära. Lysdioden blinkar en gång.
4. Tryck på LEARN (20)-knappen. Lysdioden blinkar en gång.
5. Tryck på knappen på TAKE 6-fjärrkontrollen där du vill lagra det nya kommandot. Lysdioden blinkar en gång.
6. Beroende på typen av fjärrkontroll du har, kan du använda en av två metoder: a. Tryck på knappen på den existerande fjärrkontrollen du vill lära in. Håll knappen nedtryckt tills lysdioden på TAKE 6-fjärrkontrollen släcks. Om lysdioden inte slocknar, utan istället börjar blinka, behöver du använda metod B. (Om du precis har provat metod A och vill försöka metod B, repetera först steg 5). b. Tryck på knappen på den existerande fjärrkontrollen du vill lära in. Håll knappen nedtryckt progressivt som du skulle vid normal användning.
7. Repetera steg 5 och 6 för varje knapp du vill lära in.
8. När du har avslutat inlärningen av knapparna, tryck på S (8).

Radera inlärda kommandon per läge för att frigöra minnesutrymme.

Du kan radera inlärda kommandon och sparade kommandon för varje separat funktion (TV, VCR, etc.):

1. Håll ned S (8)-knappen tills fjärrkontrollens lysdioder tänds. Släpp S (8)-knappen.
2. Tryck på lägesknappen för ditt val (TV, DVR, etc.). Lysdioden blinkar en gång.
3. Tryck på LEARN (20)-knappen två gånger.
4. Tryck på S (8). Lysdioden slocknar efter några sekunder.
5. Alla inlärda kommandon och sparade funktioner på vald funktion har nu raderats.

4.6 Identifiera hittade koder

Om du inte vet koderna (t.ex. för att du hittat koderna genom automatisk sökning) kan du identifiera koderna/GLT nedan:

1. Tryck och håll S (8) intryckt tills lysdioden (2) tänds, släpp sedan S.
2. Tryck på lägesknappen (4) för utrustningen du vill identifiera (DVR, DVD, STB, AUDIO eller AUX). Lysdioden blinkar en gång.
3. Tryck igen på S. Lysdioden blinkar en gång.
4. För att identifiera den första siffran, tryck på varje nummerknapp från 0 - 9 (14) tills lysdioden blinkar. Siffran du tryckte på är den första siffran i koden.
5. Tryck på varje nummerknapp från 0 - 9 som ovan för att hitta den andra siffran.
6. Tryck på varje nummerknapp från 0 - 9 som ovan för att hitta den tredje siffran.
7. Tryck på varje nummerknapp från 0 - 9 som ovan för att hitta den fjärde siffran. När den fjärde siffran har hittats stängs lysdioden av.

4.7 Volymkontroll påverkan

TAKE 6-fjärrkontrollen låter dig välja vilket läge som kontrollerar dina volym/mute-knappar. Volymknapparna VOL+ (5), VOL- (5) och Mute (3) kan ställas in för individuell kontroll för VARJE apparatläge eller så kan de ställas in för ALLA apparaters lägen för att slå igenom volymkontrollen till en specifik apparats läge. Fjärrkontrollen är initialt inställd (fabriksstandard) att kontrollera varje specifik apparats läge.

Justering för ALLA volymkontroller till ett läge

Du kan överlåta volymkontrollen till ett av lägena på fjärrkontrollen så länge volymkontroll finns tillgängligt på motsvarande apparat (t.ex. kontrollera ditt TV-ljud i DVR, DVD etc... läge).

• Håll ned S (8) knappen tills lysdioden tänds.

- Släpp S (8) knappen.

• Tryck och håll ned MUTE (3) knappen tills lysdioden blinkar en gång, släpp sedan MUTE-knappen.
• Tryck på önskad lägesknapp, t.ex. TV, motsvarande den utrustning du vill kontrollera. VOL- och MUTE-knapparna fungerar för alla apparatlägen.
• Tryck och släpp MUTE (3) knappen och lysdioden stängs av.

Justera volymkontrollerna för VARJE läge.

Du kan överlåta volymkontrollen till att vara individuell för varje apparat (t.ex. kontrollera ditt TV-set på TV-läge, kontrollera ljudet på din STB-mottagare i STB-läge, ...).

• Håll ned S (8) knappen tills lysdioden tänds.
• Släpp S (8) knappen.
• Tryck och håll ned MUTE (3) knappen tills lysdioden blinkar en gång. Släpp sedan MUTE-knappen.
• Tryck på den önskade lägesknappen, t.ex. DVD, motsvarande den apparat du vill ska kontrollera sina egna VOL- och MUTE-knappar.
• Tryck och släpp VOL - (5) knappen en gång.
• Tryck och släpp MUTE (3) knappen en gång och lysdioden släcks.

4.8 X10 Kontroll av hemmet

TAKE 6 fjärrkontrollen låter dig kontrollera alla elektriska apparater du har i ditt hem. Här är några exempel på vad du kan göra med din TAKE 6 fjärrkontroll som använder X10:

• Stäng av/på, dimma ljuset medan du ser på TV.
• Tänd ljusen på natten för att skrämma inkräktare när du upptäcker något misstänksamt.
• Sätt på din elektriska filt innan filmen slutar så att den är varm när du ska sova.

Du kan kontrollera X10 hemautomatiseringsmodulerna enligt följande:

1. Tryck på X10-knappen.
2. Använd de numeriska knapparna för att välja enhetskod på modulen du vill kontrollera (1-siffriga koder behöver inte föregås med en '0').
3. Tryck på knappen för den funktion du vill utföra (se översikt nedan).

X10 Automatiska hem Funktioner:

På: CHANNEL +

Av: CHANNEL -

Ljusare: VOLUME +

Dimma: VOLUME -

Alla lampor på: Power

Alla apparater av: Mute

Andra X10 huskoder

TAKE 6 fjärrkontrollen är inställd på huskoder som standard. I de flesta fallen behöver du inte ändra inställningar, om inte ett annat X10-system i ditt område orsakar störningar.

1. Tryck på S-knappen tills fjärrkontrollens lysdioder tänds. Släpp S-knappen.
2. Tryck på sifferknappen för den huskod du valt (1=A, 2=B, ....... 16=P).
3. Tryck på -/-- (13) knappen för att bekräfta huskoden. Lysdioden slocknar.

Notera: Huskoden du valt måste vara som den huskod som används av din mottagarmodul.

Hemkontroll

Om du vill kontrollera dina lampor och apparater behöver du även förutom TAKE 6 fjärrkontrollen, en X10 kompatibel hemautomationsmottagare. Denna kan kopplas in i vilket elektriskt uttag som helst. Använd en mottagarenhet (tillgängliga separat) och anslut din bordslampa eller annan elektrisk apparat. Stäng av/på: kontrollera allt med TAKE 6. Mottagarenheten konverterar RF-signalen från TAKE 6 till en X10-signal som sänds via strömkabeln. Alla andra X10-moduler som är anslutna till elkabeln. Alla andra X10-moduler som är anslutna till ditt eluttag är även dessa möjliga att använda genom TAKE 6 fjärrkontrollen. Kontakta din återförsäljare för vidare information.

4.9 FAV-tangenten

Fjärrkontrollen fungerar inte eller förlorar angivna koder

• Bekräfta med din original fjärrkontroll att utrustningen fungerar korrekt.
• Se till att du har tryckt på rätt lägesknapp för din utrustning eller apparat som du vill kontrollera.
• Om den listade koden inte fungerar, försök med AUTOMATISK SÖKNINGS-funktionen eller ange nästa kod för märket.
• Kontrollera att batterierna har korrekt polaritetsposition.
• Programmeringen av fjärrkontrollen kräver 2 CR2032-batterier (nya).
• Om lysdioden lyser permanent, betyder det generellt att det är nödvändigt att byta batterierna. Återställ fjärrkontrollen till fabriksstandard.

Hur man återställer TAKE 6 fjärrkontrollen till fabriksstandard

• Tryck och håll ned S (8) tills lysdiodindikatorn (2) tänds, släpp S.
• Tryck och håll ned S (8) tills lysdiodindikatorn (2) tänds, släpp S. Tryck och släpp 0-knappen (14) en gång. Tryck och släpp S-knappen (8). Lysdioden (2) släcks efter några sekunder.

6. Tips & tricks

När du lär in IR-koder, testa alltid IR-koderna direkt under inlärningsprocessen.

På detta sätt behöver du inte lära dig alla koder om och om igen.

Prova följande steg när de inlärda IR-koderna inte fungerar.

1. Se till att den ursprungliga fjärrkontrollen du studerar koden från har nya batterier. (helst Duracell eller Energizer)
2. Öka/minska avståndet mellan de två fjärrkontrollerna vid inlärning. (original och URC) Prova till exempel att fördubbla avståndet, upp till 4 meter är möjligt.
3. För "normala" short burst-koder, försök att "knacka" på knappen istället för att trycka och hålla den.
4. För "kontinuerliga" koder, försök med "flimmer"-tekniken - snabbt tryck på knappen medan du lär in. (ca 7 gånger per sekund eller snabbare.)
5. Prova "Swoop"-metoden. Börja från 2 meters avstånd och svep sedan fjärrkontrollen mot den inlärda enheten.
6. Prova "Flasher"-metoden. Håll ett ogenomskinligt föremål framför den inlärda enheten och ta bort det sedan snabbt.
7. Försök att lära in koderna till en annan inlärningsenhet först, och sedan från den enhet som krävs.

SE - Härmed intygar BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, att denna TAKE 6 IR + RF står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.
