Produkttyp	Trådlös audio/video-sändare
Varumärke	EDOBE
Modell	XDOM VL58
Tillverkare	EDOBE
Driftfrekvens	5,8 GHz
Räckvidd i öppet utrymme	Upp till 100 m
Räckvidd genom väggar	Upp till 30 m
Antal kanaler	4 (A, B, C, D)
Sändarens strömförsörjning	7,2 V DC, 320 mA (strömadapter ingår)
Mottagarens strömförsörjning	7,2 V DC, 250 mA (strömadapter ingår)
Sändarens mått (med antenn)	140 × 100 × 140 mm
Mottagarens mått (med antenn)	92 × 58 × 20 mm
Sändarens anslutningar	2 A/V-ingångar (RCA och Mini-DIN), 1 A/V-utgång (Mini-DIN), UHF/RF koaxialutgång, IR-förlängaringång
Mottagarens anslutningar	1 A/V-utgång (Mini-DIN), IR-antenn, källväljare
Typer av signaler som stöds	Kompositvideo, analog stereo-ljud
Huvudfunktioner	Trådlös A/V-överföring, IR-förlängare för fjärrstyrning, fjärrkällval
Ingår i kit	Sändare, mottagare, RCA-kablar, SCART-adaptrar, Mini-DIN/RCA-kablar, jack/RCA-kabel, UHF koaxialkabel, IR-förlängare med 3 LED, strömadaptrar, manual
Säkerhet	Endast inomhusbruk, fuktexponera inte, öppna inte, använd endast medföljande adaptrar
Underhåll	Rengör med torr, mjuk trasa, använd inga vätskor
WiFi-kompatibilitet	Inga störningar eftersom den använder 5,8 GHz-bandet (skilt från 2,4 GHz WiFi)
Reparerbarhet	Inga användarbara komponenter, kontakta kvalificerad tekniker

Vanliga frågor - XDOM VL58 EDOBE

Hur ansluter jag sändaren till min A/V-källa?

Använd en av de medföljande kablarna (RCA eller Mini-DIN/RCA) för att ansluta A/V-utgången från din källa (DVD-spelare, digitalbox, etc.) till motsvarande ingång på sändaren. Kontrollera att färgerna på kontakterna stämmer. Du kan även använda den medföljande SCART-adaptern om din källa har en SCART-kontakt.

Varför visas ingen bild på min fjärr-TV?

Kontrollera att sändaren och mottagaren är påslagna (strömställaren i ON-läge) och att strömadaptrarna är anslutna. Se till att båda enheterna är på samma kanal (A, B, C eller D). Kontrollera att TV:n är på rätt A/V-ingång (vanligtvis knapp 0 eller AV). Om du använder antennutgången, ställ in TV:n på kanal 36.

Bildkvaliteten är dålig eller det finns störningar, vad ska jag göra?

Försök byta kanal på båda enheterna (A, B, C eller D). Flytta sändaren och mottagaren längre bort från andra elektroniska enheter. Justera antennernas position: rikta antennernas platta sida mot varandra. Om problemet kvarstår, flytta enheterna närmare varandra eller minska avståndet.

Kan jag använda flera mottagare med en enda sändare?

Ja, du kan använda flera mottagare med en enda sändare. Alla mottagare kommer dock att ta emot samma A/V-signal. IR-signalen kan inte separeras och kommer att sändas ut över hela installationen.

Är VideOLINK kompatibel med mitt WiFi-nätverk?

Ja, eftersom VideOLINK använder 5,8 GHz-bandet medan de flesta hemma-WiFi-nätverk använder 2,4 GHz-bandet. Det blir därför normalt inga störningar. Om du använder 5 GHz WiFi kan störningar uppstå; i så fall, flytta enheterna längre ifrån varandra eller byt kanal.

Hur ansluter jag VideOLINK till en dator?

Anslut RCA/RCA-kabeln till videoutgången (komposit-CVBS) på ditt grafikkort. Om din PC bara har en S-Video-utgång, använd en S-Video till komposit-adapter. För ljud, använd en 3,5 mm jack till RCA-adapter. Ställ in grafikkortets TV-utgång på 'Composite' eller 'PAL-G' i inställningarna.

Hur använder jag IR-förlängaren för att styra mina enheter på avstånd?

Anslut IR-förlängaren till sändaren. Ta bort skyddsfilmen och placera IR-sändarna på IR-mottagaren på dina A/V-källor (DVD-spelare, etc.). Testa funktionen genom att peka fjärrkontrollen mot VideOLINK-mottagaren: kommandona ska överföras till källan. Justera positionen på IR-dynorna vid behov.

Vad är maximal räckvidd för VideOLINK?

Räckvidden kan vara upp till 100 meter i öppet utrymme (utan hinder) och upp till 30 meter genom väggar och golv. Prestanda beror på miljö och hinder.

Hur byter jag A/V-källa från fjärr-TV:n?

Tryck på valfri knapp på din fjärrkontroll i mer än 5 sekunder samtidigt som du pekar mot VideOLINK-mottagaren. Detta växlar källan mellan enheter anslutna till sändaren. Du kan också byta källa manuellt på sändaren med LOCAL SELECTOR-väljaren.

Vad gör jag om jag har ljud men ingen bild, eller tvärtom?

Kontrollera A/V-kabelanslutningarna: se till att kontakterna är ordentligt insatta och att färgerna stämmer (röd = höger ljud, vit = vänster ljud, gul = video). Om du använder en S-Video-kabel direkt på sändaren fungerar det inte; använd definitivt de medföljande kablarna och rätt ingångar (komposit).

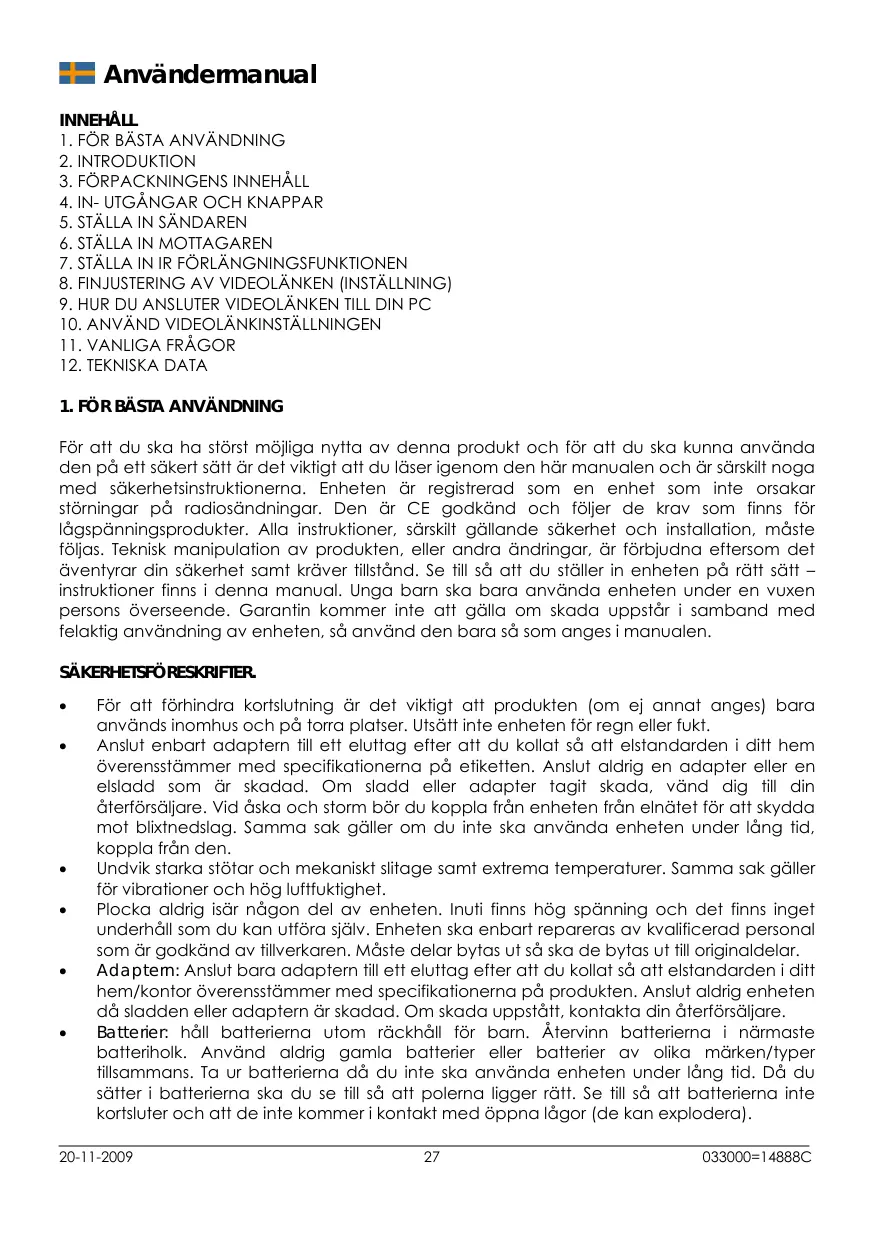

BRUKSANVISNING XDOM VL58 EDOBE

For att du sca ha storst möjiga nytta av denna produkt och for att du sca kunna anvanda den pa ett saker t satt ar det viktigt att du laser igem den har manualen och ar sarkilt noga med sakerhetsinstruktionerna. Enheten ar registrarad som en enchet som inte orsakar störningar pa radiosandninger. Den ar CE godkänd och foljer de krav som finns for lagspänningsprodukter. Alla instruktioner, särskilt gallande sakerhet och installation, maste foljas. Teknisk manipulation av Produkten, ell erandra andringar, ar forbjudna eftersom det äventyrar din sakerhet sam kraver tillstand. Se till sa att du staller in encheten pa ratt satt - instruktioner finns i denna manual. Unga barn sca bara anvanda encheten under en vuxen persons overseende. Garantin kommt inte att galla om skada uppstär i samband med felaktig anvandning av encheten, sa använd den bara sa som anges i manualen.

SAKERHETSFÖRESKRIFTER.

• För att forhindra kortslutning ar det viktigt att Produkten (om ej annat anges) bara används inomhus och på torra platser. Utsätt inte,enheten für regn eller fukt.
• Anslut enbart adaptern till ett eluttag after att du kollat sà att elstandarden i ditt hem överensstämmer med specifikationerna på etiketten. Anslut aldrig en adaptor aller en elsladd som ar skadad. Om sladd eller adapter tagit skada, vänd dig till din Återförsäljare. Vid öska och stormör du koppla frän encheten frän elnätet für att skydda mot blixtnedslag. Samma sak gäller om du inte skä använda encheten under lang tid, koppla frän den.
• Undvik starka stötar och mekaniskt slitage amat extrema temperaturer. Samma sak gäller För vibrationener och hög luftfuktighet.
• Plocka aldrig isär nàgon del av encheten. Inuti finns Hög spanning och det finns inget underhäll som du kan utföra själv. Enheten ska enbart repareras av kvalificerad personal som ar godkänd av tillverkaren. Maste delar bytas ut sá ska de bytas ut till originaldilar.
• Adaptern: Anslut bara adaptern till ett eluttag after att du kollat sà att elstandarden i ditt hem/kontor überensstämmer med specifikationerna på produits. Anslut aldrig encheten dà sladden eller adaptern ar skadad. Om skada uppstätt, kontakta din Återförsäliare.
• Batterier: häll batterierna utom räckhäll für barn. Återvinn batterierna i närmaste batteriholk. Använd aldrig gamla batterier eller batterier av olica marken/typer tillsammans. Ta ur batterierna dà du inte ská använda encheten under lang tid. Dà du sätter i batterierna ská du se till sä att polerna ligger rätt. Se till sä att batterierna inte kortsluter och att de intekommen i kontakt med öppna lager (de kan exploder).

Vid felaktig använding, om,enheten har alternerats ell reparerats av okvalificerad personal sá gäller inte garantin langre. Tillverkaren och Återförsäljaren tar inget som helst ansvar omprodukten har anvænts på annat satt an vad som anges i manualen. Återförsäljaren tar inget som helst ansvar for skador som inte tacks specifikt av garantin.

2. INTRODUktion

VideoLink ADVANCED (AVANCERAD VideoLänk) ger dig mölighet att sända en videosignal frän din videobandspelare, satellit, PC, digitalbox, kabelbox, DVD spelare, etc till en (andra) TVutan kablar. Sändaren skickar ut en Audio/Video signal frän 2 olika källor tillen mottagare via 5.8GHz frekvens radiosignaler. Mottagaren konverterar signalen tillbaka till A/V formatet. Sändaren kommt sedan att äterkonverterera dessa signaler till infraröda signaler for att kunna styra din A/Venet. Eftersom du använder 5.8GHz frekvensenkommen detta normalt sett inte att skapa störningar i radiotrafiken, wi-fi anslutninger, mobiltelefoner erler for mikrovågsugnar.

3. FÖRPACKNINGENS INNEHÄLL

1 Sändare
1 Mottagare
2 El adaptrar
1 IR forlangningskabel med 3 LED Ijus.
1 3,5 mm uttag / RCA adapter (ljud)
3 Mini-DIN / RCA kablar (vit / röd / gul).

1 RCA kabel (vit / röd / gul)
2 SCART adaptrar (märkt Sändare).
1 SCART adapter (märkt Mottagare)
1 SCART adapter (märkt AV UT).
1 UHF koaxial kabel
1 Anvandarmanual

4. IN-UTGANGAR OCH KNAPPAR:

(Bilder paa sida 4-6)

Sändaren	Mottagaren
Mini DIN ingäng 'AV IN 1' (förlängning)	Mini DIN utgang AV EXTEND
Mini DIN ingäng 'AV IN 2'	UHF/RF koaxial utgang
DC ingäng 7,2V 320 mA	DC ingäng 7,2V 250mA
Mini DIN utgang AV UT	Audio/Video mottagaraerial
Reglage für val av källa 1⁄2 (LOKALT VAL)	IR sändarantenn
Utgäng für infraröd förlängning IR EXT.	Power LED / infrarör mottagare
Audio/Video sändaraerial	Reglage für val av källa 1⁄2
IR sändarantenn	På/Av knapp
Power LED	Kanalväljare A/B/C/D
På/Av knapp
Kanalväljare A/B/C/D

Sändaren kan anslutas till två A/V encheter och din TV apparat.

1. Anslut RCA/RCA kablarna till 'A/V IN 1' aller Mini-DIN/RCA kablarna på 'A/V IN 2' på sändaren.
2. Anslut RCA kontakterna på kabeln till den A/V erhet som du vill att signalen ska sändas frän. Se till sä att färgerna på kontakterna overensstämmer med uttagen. Om A/V encheten ä urustad med en SCART anslutaren kan du också ansluta med hjälp av en SCART adapter,

märkt "SÄNDAREN".

1. För att också ansluta A/V encheten till 'TV1' (din egna TV), anslut en Mini -DIN/RCA kabel mellan 'AV UT' på söndaren och din 'TV1'. Om din TV ar ustrustad med en SCART anslutare kan du också ansluta till söndaren med den medfoljande SCART adaptern som ar märkt 'AV UT'.
2. Ställ in kanalvälljaren (A-B-C-D) till A.
3. Anslut den ena av el adaptrarna till 'DC in' på baksidan av sändaren och anslut sedan kontakten till att eluttag (230V-50Hz). Använd endast den adapter som medfoljer!
4. Ställ in På/Av knappen till 'På'.
5. Placera sändaren på en lättigganglig plats med utrémme runt omkring den. Rikta insidan av antennskivan mot platsen)darr mottagaren stär.
6. Satt upp sidoantennen i eett uppatapekande lage.
7. Dà du vill ansluta till en andra A/V enchet behöver du bara upprepasta Stegen 1 till 3 ovan och sedan ställa in Pá/Av knappen till 'PÁ' igen.

Videosignal och S-VIDEO signal

Det ar inte möjglt att ansluta en A/V enchet via S-VIDEO. Dà du har en A/V enchet som har en S-VIDEO utgang (en S-VIDEO utgang ar en liters rund mini DIN ingäng med 4 pinnar) kan du använda en S-VIDEO till Komposit adapter (produktkod SVHS-CV).

6. STÄLLA IN MOTTAGAREN

Se figur 8 pà sida 7.

1. Anslut Mini-DIN/RCA kablen till utgangarna på baksidan av mottagaren.
2. Anslut andraänden av kablarna till A&V ingängen på TV nummer 2. Se till sä att färgerna på kontakterna stämmer överens med uttagen. Om TV:n är utrustad med en SCART mottagare sökan du också ansluta sändaren med hjälp av SCART adaptern Märkt 'SÄNDARE'.
   Om din TV inte har nàgon SCART anslutning sá kan du också ansluta till din TV via en antennkabel. För att góra detta, anslut en VIDEOLÄNK till din TV via RF utgången och ställ in TV:n på kanal 36.
3. Satt i el adapterns enchetskontakt i AC ingangen pa baksidan av mottagaren och anslut kontakten tillett vagguttag (230V-50Hz). Använd enbart den adapter som medfoljer!
4. Ställ in På/Av knappen till 'På'.
5. Ställ in kanalvälljaren (A-B-C-D) till A.
6. Placera mottagaren på en lättillganglig plats med tillräcklig med utrymme rund omkring, till exempl ovanpå din TV. Vrid insidan av antennskiven mot den plats där mottagaren ar.
7. Placera sidantennen i ett uppatriktat lage.

7. STALLA IN IR FÖRLÄNGNINGSFUNKTIONEN

Se figur 7 pà sida 7.

1. Anslut IR forlangaren som medfoljer till ingangen på baksidan av sändaren.
2. Ta bort den skyddande etiketten på en av IR sändarna. Placera denna IR sändare på IR fönstret på A/V encheten som du vill styra. Fixera sändaren ytterst försiktigt. Innan du fester IR sändaren ordentlich rekommenderar vi att du kollar sä att forlängningen fungerar som den ska. Gör detta genom att rikta din egen fjärkrontroll mot fönstret på framsidan av mottagaren och tryck på nagra av kanalknapparna. Om kanalen intealandras sä ar IR sändaren inte placerad på ett bra sattt. Positionen ar mycket viktig. Upprepaproceduren dà du fester den andra IR sändaren till den andra anslutna A/V encheten sa att det blir ratt.
3. Du kan ansluta en tredje IR sändare till en tredje A/V enchet om du inte använder den här IR sändaren. Flytta den inte!

8. FINJUSTERING AV VIDEOLÄNKEN (INSTÄLLNING)

Se till sà att din A/V utrustning ár páslagen.

Dà mottagaren på din TV År ansluten med RCA sladdar och/eller en SCART adapter:

Slå på TV:n som du har anslutit till mottagaren och välj den TV kanal som ar installd som A/V ingäng och dit du anslutit mottagaren. I de allra flesta fall gör du detta enkelt genom att trycka på A/V knappen eller 0. Du kommt nu att se bilden direkt. TV:nkommen aldrig att behöva söka kanaler for anslutningen till 'A/V IN'.

Dá mottagaren pá din TV ár ansluten till RF utgången:

Slå på TV:n som du anslutit till mottagaren och ställ in kanal 36. Den trådlösa VIDEOLÄNKEN fungerar oftast böst dà mottagningsytan på sändaren och mottagaren ar riktade rakt mot varandra. Även i detta läge kan ibland avständet och annat stora signalen sö att det blir nödvändigt att justera mottagaren, sändaren eller sänderantennen För bösta signal. Om detta inte hjälper sö kan du prova med att använda kanalväljaren "ABCD" och byta kanal. Kom ihäg att bade mottagaren och sändaren maste vara inställda på samma kanal. Det största möjiga avständet mellan mottagaren och sändaren beror på väderforhällanden och annat, men i regel skå 30 meter vara möjigt genom vöggar och golv.

9. HUR DU ANSLUTER VIDEOLÄNKEN TILL DIN PC.

VIDEOLÄKKEN mäste anslutas till din 'TV-ut' eller 'Video-ut' på din PC. Anslutningen kan normalt sett hittas på grafikkortet. Signalen mäste vara en sä kallad 'komposit videosignal'. En södan kallas också 'CVBS'. Du kan anslutas till din PC med RCA/RCA till A/V1 likväl som med RCA/mini-DIN till A/V2.

Anslutaren på grafikkortetkommen troligen att se ut sa hare:

Gul RCA anslutare (RCA PHONO Gul)

Om din PC ār utrustad med den här anslutaren ansluter du den gula kontakten på den medfoljande RCA kabeln direkt till RCA anslutaren på sändaren.

DIN-anslutning (S-VIDEO)

Om ditt grafikkort ar utrustat med en S-VIDEO anslutare kan du inte ansluta direkt till din PCutan behoover en adapter. Denna adapter konverterar' din S-VIDEO till en komposit videosignal. Denna adapter medfoljer i regel med grafikkortet (eller datorn) om de har en TVutgang. Denna standardadapter passar inte till alla datorer. Om sa ar fallet, kontakta den som sälde grafikkortet till dig. For att använda TV-utgangen kan det kravas att du andrar i installlningarna i grafikkortets menu. Välj 'komposit', 'CVBS' erler 'PAL-G'. Mer information kan du normalhitta i PC manualen eller manualen till grafikkortet. Eftersom det finns sä manga olika grafikkort sökan viinte erbjuda support for detta.

LJUD

For att sanda ut ljud kan du anvanda ljudutgangen pa ljudkortet pa din PC. Anvand en adapter for att konvertera 3.5mm kontakten till en dubbel RCA anslutning.

10. ANVÄND VIDEOLÄNKINSTALLLINGEN

1. Se till sa att A/V encheten ar pasklagen.
2. Ställ in den mottagande TV:n till den TV mottagning som är ansluten till A/V ingången. Normalt gör du detta helt enkelt genom att trycka på 0 eller A/V knappen. Nukommen bilden att visas automatiskt. Du behöver inte gört nàgon justering. Då du använder

modulatorn skakanalenvara36.

1. Du kan nu kontrollera A/V encheten med din egen fjärkontroll genom att rikta den mot IR fönstret på mottagaren eller IR fönstret på din A/V enchet. Du kan också ändra källan genom att trycka ned källknappen på bakre sidan av mottagaren och hälla den nedtryckt i 5 sekunder. Du kan byta källa på 'TV 1' (där sändaren ar ansluten) genom att trycka på SOURCE (Källa) knappen (på baksidan av sändaren) i det högra lögget sö att encheten växlar över.

2. Tvá externa A/V encheter kan anslutas till sändaren.

Att valja kalla:

Med hjälp av 'TV2' (ansluten till mottagaren), kan du äandra källa genom att trycka på vilken knapp som helst på fjarrkontrollen i minst 5 sekunder (till exempel på din TV eller A/V,enhet). Oberoende av signalen på 'TV1' kan du välja en signal for 'TV2'.

11. VANLIGA FRÅGOR

Ingen signal

• Se till sä att encheterna är anslutna till ett eluttag och att power knappen är installd på "På" laget.
• Se till sà att bada encheterna ar inställda på "På" löget.
• Se till sä att den mottagande TV apparaten ar installd på korrekt A/V kanal. Höj upp den lilla sidoantennen till en uppatriktad position.

Dálig signalmottagning

• Försök med en annan kanal (A, B, C eller D; kanalinställingen måste vara samma på bända encheterna).
• Flytta sändaren och/eller mottagaren frän den direkta närheten till den anslutna A/V encheten. Detta kan pÅverka räckvidden.
• Du ar (nastan) utom räckvidd.
• Flyttar du sändaren och/eller mottagaren nagra centimeter i nàgon riktning kan detta löså problemet.

Bild och ljud ar perfekt, men den infraröda signalen fungerar inte.

Kolla följande:

• Beroende på den lokala situationen für 5.8GHz A/V signalen kan den räcka langre an 433MHz signalen på IR mottagaren. Försökigen med kortare avständ.
• Har IR sändaren anslutits korrekt till sändaren?
• Har IR sändaren fästs ordentlich på IR fönstret till din A/Venet?

Fárbild men inget ljud

• VIDEOLÄNKEN kan skicka analoga stereosignaler som till exempl Dolby Surround. Digital system sä som Dobly 5.1 och Dolby Digital kan inte skickas.
• Du har anslutit en S-VIDEO signal (Mini-DIN) till sändaren direkt med en S-VIDEO kabel. Dettar fungerar inte. Du maste använda de kablar som medfoljer och ansluta dem till SCART eller RCA utgången på A/V encheten.

Kammer VIDEOLÄNKEN orsaka en konflikt med mitt trädlösa natverk (WLAN)?

Nej, WiFi använder 2.4GHz frekvensbandet. VIDEOLÄNKEN använder 5.8GHz frekvensbandet. I de fall)där en 2.4GHz videosänding upplever störningar frän att WiFi nätverk sä ar VIDEOLÄNK den basta Lösningen.

Kan jag kombinera flera mottagare tillsammans?

Ja, det gár. Men signalenkommen att vara samma på alla mottagare.

Kan jag kombinera flera sändare tillsammans?

Du kan anvanda 4 sändare med en uller fler mottagare. Du anvander da de 4 olika kanalema. Den infraröda returkanalen kan inte ställas in separat ochkommen att fungera for hela systemet. Sändare och mottagare for VIDEOLÄNK ar inte kompatibla med sändare och mottagare som anvander 2.4GHz frekvensbandet.

Har du ytterligare frägor? Kontakta din Återförsäljare für mer information och ytterligareprodukter.

12. TEKNISKA DATA

VT58 VIDEOLÄNK SÄNDARE

Räckvidd: Upp till 100m i fritt falt, upp till 30m genom väggar och tak.

Ström: 230VAC/50Hz, 7.2VDC adapter

Frekvens: A/V: 5.8GHz, 4 kanaler (A, B, C, D).

IR: 433.92 MHz.

A/V ingång: 1x Mini-DIN (A/V IN)

1x RCA (A/V IN 1x Video 2x Audio)

A/V utgang: 1x Mini-DIN (AV UT)

Video ingäng: 1Vpp (typ) 75 Ohm

Audio ingång: 1Vpp (typ) 600 Ohm

Audio: Stereo analog.

Storlek: 140x100x140mm (med uppatriktad antenn)

VR58 VIDEOLÄNK MOTTAGARE

Ström: 230VAC/50Hz, 7.2VDC adapter

Frekvens: A/V: 5.8GHz, 4 kanaler (A, B, C, D).

A/V utgang: 1x Mini-DIN (AV UT)

Storlek: 92x58x20mm (med uppatriktad antenn)

Table des Matieres

Kontroller at ditt A/V-utstyr slätt pa.

Nár senderen på din TV er tilkoblet med RCA-kontakter og/eller en SCART-adapter:

Fär Bilder men ingen lyd.

• VIDEOLINK kan送来 analogue stereosignaler, som f.eks. Dolby Surround. Digitale systemer som Dolby 5.1 eller Dolby Digital kan ikke sendes.
• Du har koblet et S-VIDEO-signal (Mini-DIN) til senderen direkte med en S-VIDEO-kabel. Dette er/DDke mulig. Du m'a bruke de ditte kablene og koble dem til SCART- eller RCA-utgangen til din A/V-enhet.

Forarsaker VIDEOLINK konflikt med mitt trädlose nettverk (WLAN)?

Nei, WiFi braker 2,4 Ghz frekvensbändet. VIDEOLINK braker 5,8 GHz frekvensbändet. I tilfeller der en 2,4 GHz videosender blir forstyrret av et WiFi-nettwerk, for eksempel, kan VIDEOLINK værere riktig løsning.

Mål: 140 x 100 x140 mm (med stående antenne)

VR58 VIDEOLINK MOTTAKER

Strøm: 230 V AC/50 Hz, 7.2 V DC-adapter

Frekvens: A/V: 5.8GHz, 4 kanaler (A, B, C, D).

A/V-utgang: 1x Mini-DIN (AV OUT)

UHF-utgang PAL-B/G:Kanal 36

Svenska [Swedish]: Denna utrustning står l överensstammelse med de väsentliga ergenskapskrav och övriga relevanta bestämelseer som framgår av direktiv 1999/5/EG.
