Marca	EDOBE
Modelo	XDOM RMA
Tipo de producto	Interruptor mural empotrable para sistema de alarma
Alimentación	230 V ~ 50 Hz
Consumo	No especificado
Número máximo de vías (modo X10)	32
Número máximo de vías (modo seguro ebode)	16
Modos de funcionamiento	Modo X10, Modo seguro ebode
Indicador LED	Verde (recepción orden radio), Rojo (recepción/transmisión orden)
Funciones principales	Encender/apagar dispositivos, repetidor/convertidor de órdenes radio, inicialización de vías, reset
Tipo de instalación	Empotrado en caja de diámetro 65 mm, profundidad 40 mm
Cableado	Regleta L (fase), N (neutro), C (no conectado), salida fase para circuito controlado
Instrucciones de seguridad	No abrir, riesgo de electrocución. Cualquier intervención por un profesional cualificado.
Mantenimiento	Ninguna pieza reemplazable por el usuario. Evitar golpes, temperaturas extremas, humedad.
Reparabilidad	No reparable por el usuario. Confiar a un reparador profesional.
Certificación	Conforme a la directiva 1999/5/CE
Dimensiones del dispositivo	No especificadas (se adapta a caja de empotrar estándar)
Peso	Aproximadamente 100 g (estimación)
Temperatura de funcionamiento	No especificada

Preguntas frecuentes - XDOM RMA EDOBE

¿Cómo inicializar una vía en el interruptor mural empotrable XDOM RMA?

Retire la tapa decorativa, luego presione brevemente el botón PROG hasta que el LED parpadee rápidamente en verde. Luego, presione el botón de su elección (mando a distancia, interruptor inalámbrico, programador) para inicializar la vía. El LED se apaga y la vía queda memorizada.

¿Cómo cambiar del modo X10 al modo seguro ebode?

Retire la tapa decorativa, mantenga presionado el botón PROG durante 3 segundos hasta que el LED se encienda en verde. Suelte, luego realice al menos 10 pulsaciones breves en PROG. El LED verde parpadea 5 veces para confirmar el cambio al modo seguro.

¿Cómo borrar todas las vías (reset) del interruptor?

Retire la tapa decorativa, mantenga presionado el botón PROG durante 3 segundos hasta que el LED se encienda en verde. Suelte, luego los LED verde y rojo parpadean rápidamente. Todas las vías se borran y el interruptor vuelve automáticamente al modo X10.

¿Qué hacer si el interruptor no responde a los mandos a distancia?

Verifique y cambie la pila del mando a distancia si es necesario. Si el problema persiste, realice un reset del interruptor (consulte el procedimiento). Luego reinicialice la vía en el interruptor.

¿Qué hacer si el interruptor no responde a los comandos de corriente portadora?

Realice un reset del interruptor (procedimiento descrito). Luego reinicialice la vía en el interruptor.

¿Cuál es la tensión de alimentación del interruptor mural?

La alimentación es de 230 V ~ 50 Hz en los bornes L (fase) y N (neutro).

¿Cuántas vías se pueden memorizar como máximo?

En modo X10, hasta 32 vías. En modo seguro ebode, hasta 16 vías.

¿Cómo verificar el correcto funcionamiento del interruptor?

Presione brevemente el botón ENCENDIDO: el aparato o la lámpara se enciende. Presione el botón APAGADO: se apaga. Si los indicadores LED reaccionan, el funcionamiento es normal.

¿Cuáles son las dimensiones de la caja de empotrar necesaria?

La caja de empotrar debe tener un diámetro de 65 mm y una profundidad de 40 mm.

¿El interruptor es reparable por el usuario?

No, el aparato no contiene ninguna pieza reemplazable por el usuario. En caso de avería, confíelo a un reparador profesional cualificado. No lo abra debido al riesgo de electrocución.

MANUAL DE USUARIO XDOM RMA EDOBE

Para un uso como y seguro de este producto, lea this manual e informacion de seguidad cuidadosamente y siga las instrucciones. La manipulacion技术水平a el producto o cualquier modificacion queandan prohibidos,behavioros de seguidas y aprobacion.

Asegürese de configurar correctamente el dispositivo – consulate su guía del usuario.

iNoAbrir! Riesgo de descarga elecrica. Los voltajes que hay bajo de este equipo son peligosos para la vida. Dento del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo serviceo al personal de serviceo calificado.

Important: El productoDebe usarse según las instrucciones de este manual, y no es adecuado paraothers fines.

Evite las situacionesSIGUIENTES:desgaste mecánicopronunciado,altas temperatas,fuertes vibraciones,humedad evelada.

Respete angularmente las notas adiconiales de seguridad de los diversos capités de la guía del usuario. Para garantizar una configuración correcta, lea cuidadosamente el manual y las notas de sécurité.

NotageraldeSeguranca

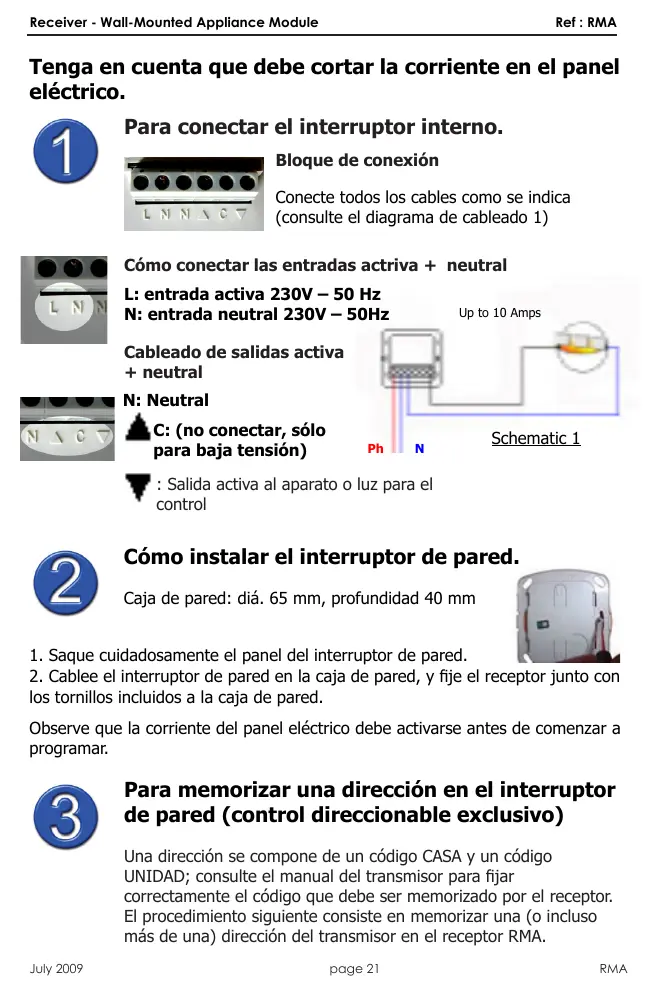

Tenga en cuenta que debenURTAR la corriente en el panel electrico.

Para conectar el interruptor interno.

Bloque de connexion

Conecte todos los cables como se indica (consulte el diagrama de cableado 1)

Up to 10 Amps

Cómo conectar las entradas activa + neutral

L: entrada activa 230V - 50Hz N: entrada neutral 230V - 50Hz

Cableado deudas activa + neutral

N: Neutral

C: (no conectar, solo para baja tensión)

: Salida activa al aparato o luz para el control

Cómo instalar el interruptor de pared.

Caja de pared: dia. 65 mm profundidad 40 mm

1. Saque@cuidadosamente el panel del interruptor de pared.
2. Cablee el interruptor de pared en la caja de pared, y fije el receptor junto con los tornillos incluidos a la caja de pared.

Observe que la corriente del panel électriqueDebe activarse antes de comenzar a programar.

Para memorizar una direccion en el interruptor de pared (control direccionable exclusivo)

Una direccion se compone de un número CASA y un número UNIDAD; consulte el manual del(transmitter para fjar correctamente el número queDebe ser memorizzato por el receptor. El procedimiento seguido consiste en memorizar una (o inclusomás de una) direccion del(transmitter en el receptor RMA.

Para su información:

• Cuando está activado, el receptor RMA está en modo de reconocimiento de controlles estándar X10 (para asegurar lacomingsión entre el transmisor y el receptor, consulte el paso 4).
• El receptor RMA responde arialquier orden RF recibida de qualiaier transmisor, y la convierte a ordenes X10 por la linea de corriente.

1. Saque la tapa del receptor.
2. Pulse brevamente la tecla PROG, un LED verde parpadeará rápidamente,indicando que el receptor expects unaorden deequaliertransmisor(puede ser en modo RF o corriente).
3. Elija y pulse la tecla de un mando o transmisor (mando RF, commande / programador PLC) para memorizar automatistically la direccion. El LED verde deja de parpadear para reconcer laorden.
4. Ahora se confirma la dirección unica.
5. En caso que deseee memorizar mas de un commando (mando RF, commande / programador PLC) procesa del mesmo modo del paso 2 al paso 4.
6. Cuando termine la memorización, vuelva a poder la tapsa en el receptor. NOTE: Para una instalación correcta, asegúrese de que el logo ebode que se muestra en la tapsa está en elazo inferioramente.

Cambiardeprotocolodecomunicacion estandaraseguro.

El protocolo seguro de ebode puede activarse cuando se necesse. Cuando active SOLO transmisores ebode, como el TPC, EM e IMRF pueda usarse para controlarmerican ebode, como RMA, RMV y RPT.

El protocolo de communicator ebode pueda asociarse con protocolos de communicatoraciones de seguridad profesionales, usados principalmente en sistemas de alarma.

1. Saque la tapa del receptor.
2. Presione y mantenga la tecla PROG hasta que el LED se enciende en verde (pasados 3segundos).
3. Suelte la tecla PROG.
4. Presione/suelte un minimo de 10 vezes la tecla PROG, el LED comenzará a parpadear 5 vezes y se apagará. Ahora está en modo seguro.
5. Vuelva a colocar la tapa (asegúrese de que el logo ebode está en la parte inferior derecha).

Para barrar todas las direcciones grabadas en el receptor (REINICIO general).

Este procedimiento consiste en borrar todas las direcciones que ha introducido y que no sean validas para controlar su sistemas de automatización domestica.

1. Saque la tapa del receptor.
2. Presione y mantenga la tecla PROG hasta que el LED se enciende en verde (pasados 3segundos).
3. Suelte la tecla PROG. Los LED verde y rojo se encienden y parpadean rápidamente, y se apagan pasados various segundos (LED parpadea en naranja). El tiempo de bomrado depende del número de direcciones validas introducidas.
4. Las direcciones se habrán borrado, el receptor volverá a protocolo de communicator estándar X10.
5. Vuelva a colocar la tapa (asegúrese de que el logo ebode está en la parte inferior derecha).

Uso del receptor RMA.

Active la corriente.

Pulse suavamente la tecla superior (encendido) para activar el aparato/luz. Pulse suavamente la tecla inferior (apagado) para desactivar el aparato/luz. Use un mando a distancia compatible con X10, interruptor de pared RF o programador para comprobar el control a distancia del aparato, luz, etc.

SolutiOn de problemas Consulte las preguntas mas frecuentes y el soporte
tecnico en www.ebodeelectronics.eu.

REGUNTAS MÁS FRECUYENTES

El RMA ya no se pueda controlar mediante commandos RF o por corriente.

-Compruebe y/o cambie la bateria si es besoinio.

• REINICIE el receptor, pueda haber perdido la direccion (comience en el punto 5), y reprograme el transmisor y el receptor (comience en el punto 3).
• El LED verde o rojo parpadea aleatoriamente awhile no se den ordenes:

Puede producirse interferencias RF o de corriente (como con luces fluorescentes, CA invertido, monitor de PC); añada un FILTER FD 10 en el panel de control principal o un[módulo conectable FM10 para filtrar el producto en su causa.

Antes de instalar o modulo deslue o quadro electrico.

ES - Por medio de la presente BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, declara que el RMA cumple con los requisitos esencias y cualesquiera除外as disponeciones aplicables o exigibles de la Directiva 1999/5/CE.
