BEDIENUNGSANLEITUNG XDOM PMML EDOBE

Allgemeine Sicherheitshinweise

Bitte lessen Sie diese Bedienungsanleitung und Sicherheitshinweise für eine problemlose und sichere Benutzung these Produkte und befolgen Sie die Anleitung. Technische Manipulationen und Veränderungen these Produkte sind aus Sicherheitsgründen und Zulassungen verboten.

Bitte verwenden Sie das Gerät korrekt - beachten Sie die Bedienungsanleitung.

WARNING: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In dieser Geät gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführten.

Wichtig: Das Produkt muss gemäß dieser Bedienungsanleitung benutzt werden, für andere Einsatzzwecke ist das Produkt nicht geeignet.

Bitte vermeiden Sie folgenden: große Belastung und Zug, hohe Temperatur, starke Erschütterung, und hohe Luftfeuchtigkeit.

Bitte beachten Sie auch die zusätzlichen Sicherheitsanmerkungen in den verschiedenen Kapiteln dieser Bedienungsanleitung. Für eine korrekte Funktion lesen Sieitte diese Bedienungsanleitung und Sicherheitshinweise bereits durch.

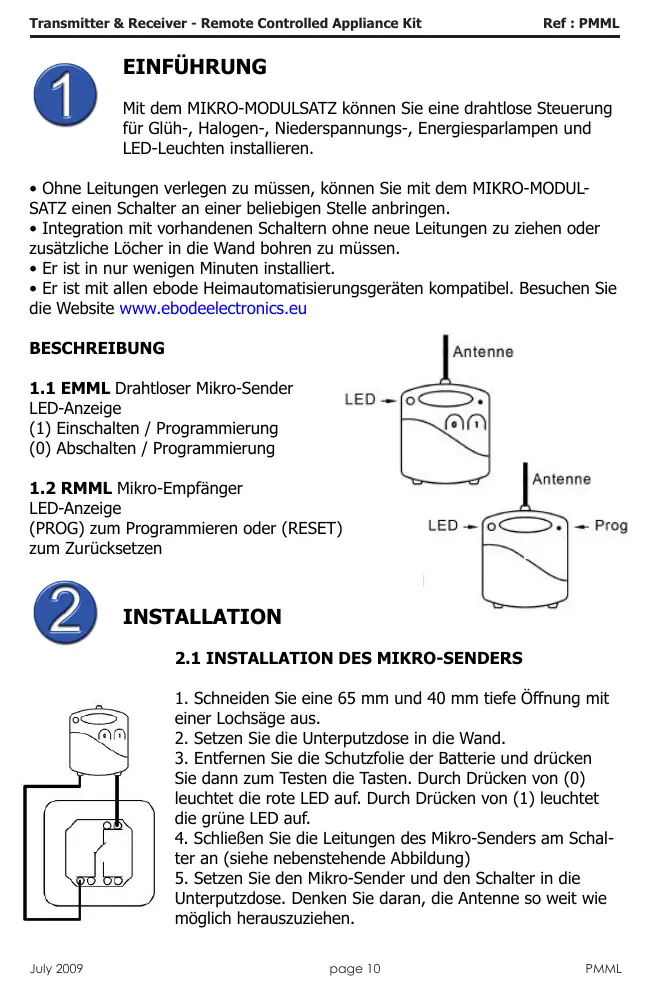

Mit dem MIKRO-MODULSATZ können Sie eine drahtlose Steuerung für Gluh-, Halogen-, Niederspannungs-, Energiesparlampen und LED-Leuchten installieren.

• Ohne Leitungen verlegen zu müssen, können Sie mit dem MIKRO-MODULSATZ einen Schalter an einer beliebigen Stelle anbringen.
• Integration mit vorhandenen Schaltern ohne neue Leitungen zu ziehen oder zusätzliche Löscher in die Wand bohren zu müssen.
• Er ist in nur weniger Minutes installiert.
• Er ist mit allen ebode Heimautomatisierungsgeräten kompatibel. Besuchen Sie die Website www.ebodeelectronics.eu

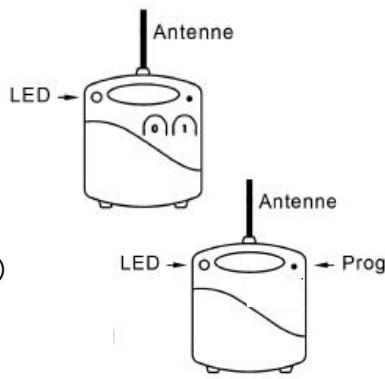

BESCHREIBUNG

1.1 EMML Drahtloser Mikro-Sender LED-Anzeige

(1) Einschalten / Programmierung
(0) Abschalten / Programmierung

1.2 RMML Mikro-Empfänger

LED-Anzeige

(PROG) zum Programmieren oder (RESET)

zum Zurücksetzen

INSTALLATION

2.1 INSTALLATION DES MIKRO-SENDERS

1. Schneiden Sie eine 65 mm und 40 mm tiefe Öffnung mit einer Lochsäge aus.
2. Setzen Sie die Unterputzdose in die Wand.
3. Entfernen Sie die Schutzfolie der Batterie und drücken Sie dann zum Testen die Tasten. Durch Drücken von (0) leuchtet die rote LED auf. Durch Druppen von (1) leuchtet die grüne LED auf.
4. Schließen Sie die Leitungen des Mikro-Senders am Schalter an (siehe darüber hende Abbildung)
5. Setzen Sie den Mikro-Sender und den Schalter in die Unterputzdose. Denken Sie daran, die Antenne so welt wie möglich herauszuziehen.

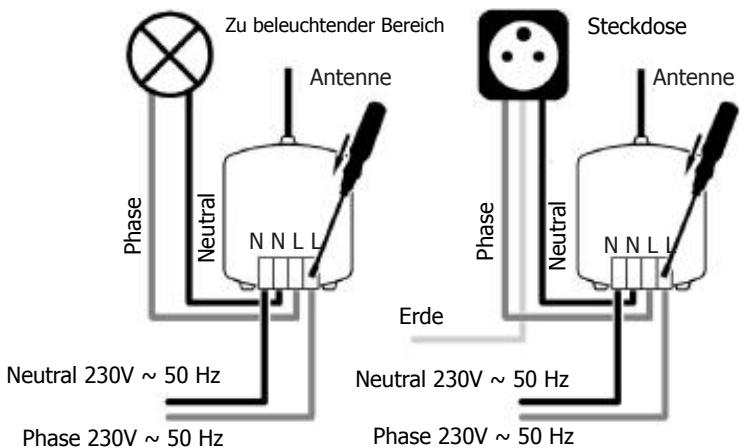

2.2 INSTALLATION DES MIKRO-EMPFÄNGERS

Der Mikro-Empfänger kann entweder direkt an die Lampenhalterung (Deckellampe, Wandlampe, usw.) oder hinter einer Steckdose angeschlossen werden.

VORSICHT

Die PHASE- und die NEUTRAL-Leitungen sind notwendig.
- Für eine ferngesteuerte Steckdose überprüfen Sie die Tiefe auf der Rückseite der Steckdose, addieren 25 mm hinz, um die minimale Tiefe der Unterputzdose festzulegen.

Schlieben Sie eine Lampe nur ohne Benutzung einer Mehrfach-Steckdose an, um eine Stromüberlastung zu vermeiden.

1. VORSICHT: Schalten Sie die Stromversorgung für die Schaltung am Sicherungskasten aus.

1. Drücken Sie mit einem Schraubendreher oben auf die Anschlussklemme und stecken die Kabel ein (für eine Lampe siehe Abbildung 1, für eine Steckdose siehe Abbildung 2).

Überprüfen Sie Anschlüsse durch leichtes Ziehen an den Leitungen.

1. Ziehen Sie für einen besseren Empfang die Antenne so welt wie möglich heraus.

AKTIVIERUNG

Sobald das Mikromodul installiert wurde, schreiben Sie den Schalter an.

Überprüfen Sie die ordnungsgemäße Funktion des Schalters durch Drücken der Ein-/Austaste. Die Installation ist abgeschlossen!

ERWEITERUNG UND PROGRAMMIERUNG

Wenn Sie weitere Mikro-Sender, Mikro-Empfänger oder Fernbedienungs-Schalter zu einer bestehenden Installation hinzufugen möchten, können Sie unter den folgenden Lösungen wahren:

• Einen oder mehrere Sender an entsprechenden Stellen hinzufugen, um einen Zwei-Wege-Schalter zu erzeugen: Installieren Sie die Mikro-Sender wie in ihrer Bedienungsanleitung beschreiben.
• Einen Fernbedienungs-Schalter hinzufugen: Die erstene Tastenreihe steuert automatisch die Beleuchtung. (Siehe Bedienungsanleitung des Fernbedienungs-Schalters).
  -Eine zusätzliche Spot-Beleuchtung hinzufugen: Installieren Sie den Mikro-Empfänger wie in seiner Bedienungsanleitung beschrieben.

ANMERKUNGEN

Innerhalb einer einzelnen Installation ist keine zusätzliche Programmierung erforderlich, um ein oder mehrere Mikro-Module und Fernbedienungs-Schalter hinzuzufügen.

• Installation einen zusätzlichen Satzes für eine andere Beleuchtungsquelle: Um die beiden Installationen zu trennen, befolgenden Sie die unterstehenden Anweisungen.

3.1 PROGRAMMIERUNG DES MIKRO-SENDERS

Um den Mikro-Sender in der Höhe einer anderen Installation in Betrieb zunehmen, muss zum Vermeiden von Störungen ein anderer Code programmiert werden.

Die zu programmierende Adresse besteht aus einem HAUSCODE (von A bis P) und einem GERÄTECODE (von 1 bis 16). Werksmäßig ist die Adresse des Sender-/Empfängerpaars ist auf A1einggestellt. Um einen anderen Code einzustellen, gehen Sie wie folgt vor.

A. Aufrufen des Programmiermodus.
- Drücken Sie gleichzeitig kurz die Tasten START (1) und STOP (0) des Mikro-Senders. Die LED leuchtet GELB auf.
AnschlieBend leuchtet die LED einmal rot (für den HAUSCODE) und dann einmal GRUN (für das GERÄT) auf. Der Mikro-Sender ist auf A-1-eingestellt.
Sie müssen innerhalb von 6 Sekunden den neuen Code programmieren.
B. Einstellen der HAUSCODES.
- Drücken Sie die Taste (1)- so oft, wie für den gewünschten HAUSCODE nötig ist und让他们 Sie die Taste anschließend los.
Beispiel: A = einmal drücken, B = zweimal drücken, C = dreimal drücken ... P = 16 Mal drücken.

Nachdem der HAUSCODE eingestellt wurde, blinkt die GELBE LED dreimal auf, um zu bestätigten, dass der Code gespeichert und der Programmiermodus verlassen wurde.

C. Einstellen des GERATECODES.

• Wiederholen Sie nur Schritt A.
• Drücken Sie die Taste (0)- so oft, wie für den gewünschten GERÄTECODE nötig ist und setzen Sie die Taste anschließend los.
  Beispiel: 1 = einmal drucken, 2 = zweimal drucken, 3 = dreimal drucken ... 16 = 16 Mal drucken.
• Nachdem der GERÄTECODE eingestellt wurde, blinking die GELBE LED dreimal auf.

3.2 PROGRAMMIERUNG DES MIKRO-EMPFÄNGERS

Die Befehle für den Mikro-Sender,müssen erkannt werden,um den Mikro-Empfänger in der Naze einer anderen Installation in Betrieb zu behmen und damit es nicht zu Störungen kommt.

1. Installieren Sie den Mikro-Empfänger (Abschnitt 3)
2. Führer Sie einen "Reset" durch. Halten Sie die Taste in der Öffnung (PROG) mit einer Böruskrammer gedrückt, bis die LED grün aufleuchtet und让他们 sie anschließend los. Die LED sollte GELB blinken: Der Mikro-Empfänger besitzt momentan keinen Code.
3. Stecken Sie kurz eine Buroklammer in die Öffnung (PROG). Die LED blinkt grün und wartet auf einen Befehl von einem Mikro-Sender oder Fernbedienungs-Schalter.
4. Drücken Sie eine der Tasten auf dem Mikro-Sender oder dem Fernbedienung-Schalter: Die LED des Mikro-Empfängers hört auf zu blinken und bestätigt damit, dass sie den Befehl erhalten hat. Die Programmierung ist abgeschlossen!

ANMERKUNGEN:

Der RMML Mikro-Empfänger erinnert sich an die Anzahl der Mikro-Sender und Fernbedienungs-Schalter.

ÜBERPRÜFUNG

Überprüfen Sie die ordnungsgemäß Ein-/Ausschaltfunktion.

Sie müssen etwas eine Sekunde zwischen jedem Ein-/Ausschaltbefehl warten.

Beim Batteriewechsel bleibt der eingestellte Code im Mikro-Sender erhalten.

Troubleshooting - Bei Problemen: Prüfen Sie die FAQs und die Technische Unterstützung auf www.ebodeelectronics.eu.
