Type de produit	Télécommande sans fil pour éclairage (pack micro-émetteur/récepteur)
Marque	EDOBE
Modèle	XDOM PMML
Catégorie	Télécommande
Composants inclus	1 micro-émetteur EMML, 1 micro-récepteur RMML
Alimentation émetteur	Pile (type non spécifié, à vérifier)
Alimentation récepteur	230 V AC via phase et neutre (réseau électrique)
Puissance max. luminaire	Non spécifiée (brancher un seul luminaire, sans multi-prises)
Fréquence radio	Non spécifiée (gamme domestique ebode)
Portée	Environ 30 mètres en champ libre (estimation)
Fonctions principales	Allumer/Éteindre sans fil, création va-et-vient, ajout de télécommandes
Programmation	Code maison (A-P) et code unité (1-16) par boutons émetteur
Indicateurs lumineux	Émetteur : LED rouge (éteint) et verte (allumé) ; récepteur : LED verte/orange
Installation	Encaster dans mur (trou Ø65mm, profondeur 40mm pour émetteur)
Compatibilité	Toute la gamme domestique ebode radio
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Couper le courant avant installation ; ne pas ouvrir ; utiliser conformément
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter SAV agréé

FOIRE AUX QUESTIONS - XDOM PMML EDOBE

Comment installer le micro-émetteur EMML ?

Percez un trou de diamètre 65 mm et profondeur 40 mm. Insérez le pot d'encastrement. Retirez la languette de la pile, testez les touches (0) et (1). Connectez les câbles à l'interrupteur, placez l'ensemble en déployant l'antenne au maximum.

Comment installer le micro-récepteur RMML ?

Coupez le courant au disjoncteur. Insérez les câbles dans le bornier (phase et neutre nécessaires). Pour une prise, prévoyez 25 mm supplémentaires de profondeur. Déployez l'antenne au maximum.

Que faire si l'éclairage ne répond pas après installation ?

Vérifiez que le courant est rétabli, que les connexions sont correctes et que l'antenne est déployée. Assurez-vous que le code d'adresse est identique entre émetteur et récepteur (par défaut A1).

Comment programmer un code différent pour éviter les interférences ?

Sur l'émetteur, appuyez simultanément sur (1) et (0) jusqu'à LED orange. Pour le code maison, appuyez sur (1) (A=1, B=2, ... P=16). Pour le code unité, répétez l'étape et appuyez sur (0). La LED clignote orange 3 fois pour confirmer.

Comment associer un récepteur à un nouvel émetteur ?

Réinitialisez le récepteur avec un trombone (appui long dans PROG jusqu'à LED verte, puis orange). Faites un appui court : LED clignote verte. Appuyez sur une touche de l'émetteur : la LED s'éteint, la mémorisation est réussie.

Puis-je ajouter plusieurs émetteurs ou télécommandes ?

Oui, le récepteur peut mémoriser autant d'émetteurs et télécommandes que nécessaire. Suivez la procédure de programmation pour chaque appareil.

Comment créer un va-et-vient avec ce système ?

Installez un ou plusieurs micro-émetteurs supplémentaires (voir manuel). Aucune programmation n'est nécessaire s'ils sont du même pack. Ils commanderont le même récepteur.

Quelle est la portée de la télécommande ?

La portée dépend des obstacles. En champ libre, elle peut atteindre environ 30 mètres. Pour optimiser, déployez les antennes au maximum.

Comment entretenir le micro-émetteur et le récepteur ?

Nettoyez avec un chiffon doux et sec. Évitez l'humidité, les températures extrêmes et les chocs. Ne pas ouvrir le boîtier.

Que faire en cas de changement de pile de l'émetteur ?

Le code enregistré est conservé. Retirez l'ancienne pile, insérez la nouvelle en respectant la polarité. Testez le fonctionnement.

MODE D'EMPLOI XDOM PMML EDOBE

Conseils de sécurité

Lisez attentivement ce guide utilisateur afin de garantir une utilisation sûre et sans problèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.

Consultez le guide utilisateur afin d'installer le produit correctement.

AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions générées dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Important : le produit doit être utilisé conformément aux indications de ce guide utilisateur et ne doit pas être utilisé à d'autres fins.

Veuillez éviter : Les chocs et les tensions mécaniques, les températures extrêmes, les vibrations, et l'humidité

Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel.

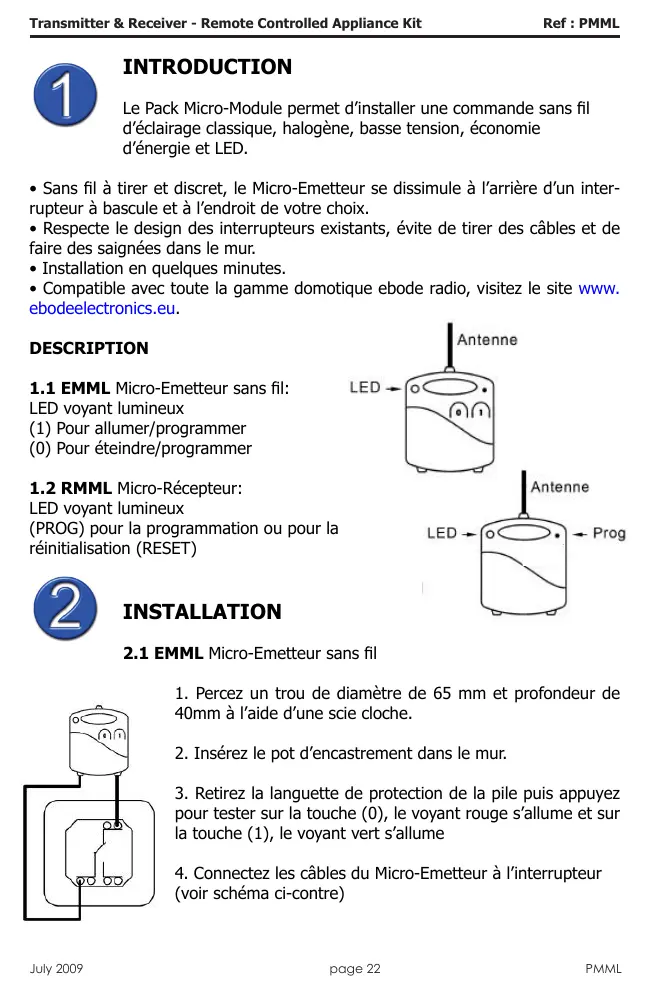

Notice générale

Le Pack Micro-Module permet d'installer une commande sans fil d'éclairage classique, halogène, basse tension, économique d'énergie et LED.

• Sans fil à tirer et discret, le Micro-Émetteur se dissimule à l'arrière d'un interrupteur à bascule et à l'endroit de votre choix.
• Respectez le design des interrupteurs existants, évitez de tirer des câbles et de faire des saignées dans le mur.
• Installation en quelques minutes.
• Compatible avec toute la gamme domestique ebode radio, visitez le site www.ebodeelectronics.eu.

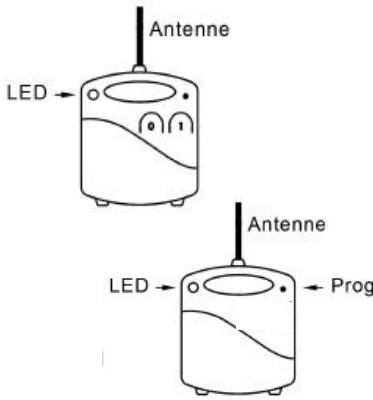

Description

1.1 EMML Micro-Emetteur sans fil: LED voyant lumineux

Pour allumer/programmer Pour éteindre/programmer

1.2 RMML Micro-Recepteur:

LED voyant lumineux

(PROG) pour la programmation ou pour la réinitialisation (RESET)

2.1 EMML micro-émetteur sans fil

1. Percez un trou de diamètre de 65 mm et profondeur de 40mm à l'aide d'une scie cloche.
2. Insérez le pot d'encastrement dans le mur.
3. Retirez la languette de protection de la pile puis appuyez sur la touche (0), le voyant rouge s'allume et sur la touche (1), le voyant vert s'allume
4. Connectez les câbles du Micro-Émetteur à l'interrupteur (voir schéma ci-contre)
5. Placez le Micro-Emetteur et l'interrupteur dans le pot d'encastrement en prenant soin de déployer l'antenne au maximum.
6. Vérifiez le bon fonctionnement Allumer/Eteindre à partir de l'interrupteur.

2.2 RMML micro-récepteur

• La PHASE et le NEUTRE sont indispensables.
• Pour une prise télécommandée vérifie l'épaisseur de l'arrière de la prise, ajoutez 25 mm afin de définir la profondeur minimum du pot d'encastrement.

Branchez uniquement un seul luminaire sur la prise concernée et sans bloc multi-prises pour éviter le cumul des puissances.

1. Attention: coupez le courant au disjoncteur du circuit concerné.

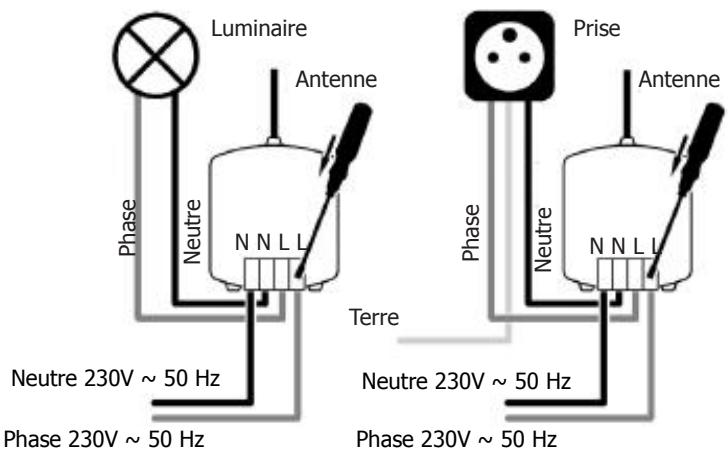

1. À l'aide d'un tournevis, appuyez sur le haut du bornier et insérez les câbles (pour luminaire voir schéma 1, pour prise voir schéma 2). Puis vérifiez les connexions en tirant légèrement sur les câbles.
2. Déployez l'antenne au maximum pour une réception optimale.

Mise en service

Une fois les Micros-Modules installés, enclenchez le disjoncteur du circuit concerné.

Vérifier le bon fonctionnement en appuyant sur la touche Allumer/Eteindre de l'interrupteur. L'installation est terminée!

Evolution et programmation

Vous désirez ajouter d'autres Micro-Émetteur, Micro-Récepteur ou télécommande à l'installation existante, vous aurez les solutions suivantes:

• Ajouter un ou plusieurs points de commande pour créer un Va-et-Vient : Installer le(s) Micro-Emetteur(s) tel que spécifié dans son manuel
• Ajouter une télécommande : La première rangée de touches commande automatiquement l'éclairage. (Voir manuel de la télécommande).
• Ajouter un luminaire supplémentaire : installer le Micro-Recepteur tel que spécifié dans son manuel.

Dans le cadre d'une installation unique, aucune programmation n'est nécessaire pour ajouter un/des Micro-Module(s) et télécommande(s) à ce pack.

• Installer un pack supplémentaire pour un autre éclairage : Afin de dissocier les deux installations, reportez-vous aux instructions suivantes.

3.1 Programmer le micro-emetteur EMML

Pour ajouter le Micro-Émetteur à une installation différente de celle d'origine, ou en conflit avec un système voisin, la programmation d'un code différent est nécessaire.

L'adresse de programmation est constituée d'un code «MAISON» (de A à P) et d'un code «UNITE» (de 1 à 16). L'adresse d'origine du couple émetteur/récepteur est fixée sur A1, procédez comme suit pour affecter une adresse différente.

A. Accéder au mode programmation.

• Appuyez brièvement et simultanément sur les touches MARCHE (1) et ARRET (0) du Micro-Emetteur. La LED devient ORANGE.

Puis, la LED s'allume une fois ROUGE (pour le code MAISON), puis une fois VERT (pour le code UNITE). Le Micro-Emetteur est en A-1.

Vous avez 6 secondes pour programmer un nouveau code.

B. Régler le CODE MAISON.

• Appuyez sur le bouton (1) autant de fois que nécessaire pour obtenir le CODE MAISON désiré, puis relâchez la pression.

Example: A = 1 FOIS, B = 2 FOIS, C = 3 FOIS,... P = 16 FOIS.

• Après le réglage du code MAISON, la LED clignote 3 fois en ORANGE confirmant la mémorisation et la sortie de la programmation.

C. Régler le CODE UNITE.

• Reprenez l'étape A uniquement.
• Appuyez sur le bouton (0) autant de fois que nécessaire pour obtenir le CODE UNITE désiré, puis relâchez la pression. Example: 1 = 1 FOIs, 2 = 2 FOIs, 3 = 3 FOIs... 16 = 16 FOIs.
• Après le réglage du code UNITE, la LED clignote 3 fois en ORANGE.

3.2 Programmer le micro-recepteur RMML

Pour ajouter le Micro-Recepteur à une installation différente de celle d'origine, ou en conflit avec un système voisin, les ordres de commandes du/des Micro-Émetteur(s) devront être reconnus.

1. Installez le Micro-Récepteur (Paragraphe 3)
2. Procédez à une réinitialisation «Reset». A l'aide d'un trombone, effectuez un appui long dans l'orifice (PROG), jusqu'à ce que la LED s'allume en VERT, puis relâchez, la LED clignote ORANGE : le Micro-Récepteur est vierge de tout code.
3. A l'aide du trombone, effectuez un appui court dans l'orifice (PROG), la LED clignote en VERT et attend un ordre d'un Micro-Émetteur ou d'une télécommande.
4. Appuyez sur une des touches du Micro-Emetteur ou de la télécommande, la LED du Micro-Recepteur s'éteint et confirme ainsi l'ordre reçu. Il est programmé!

Le Micro-Récepteur RMML peut mémoriser autant de Micro-Émetteurs et de télécommandes que nécessaire.

5. VERIFICATION

Vérifiez le bon fonctionnement Allumer/Eteindre à partir de l'interrupteur.

Veillez à respecter un délai d'environ une seconde entre chaque basculement Allumer/Eteindre.

Lors d'un changement de pile, le code enregistré reste sauvegardé dans le Micro-Emetteur.
