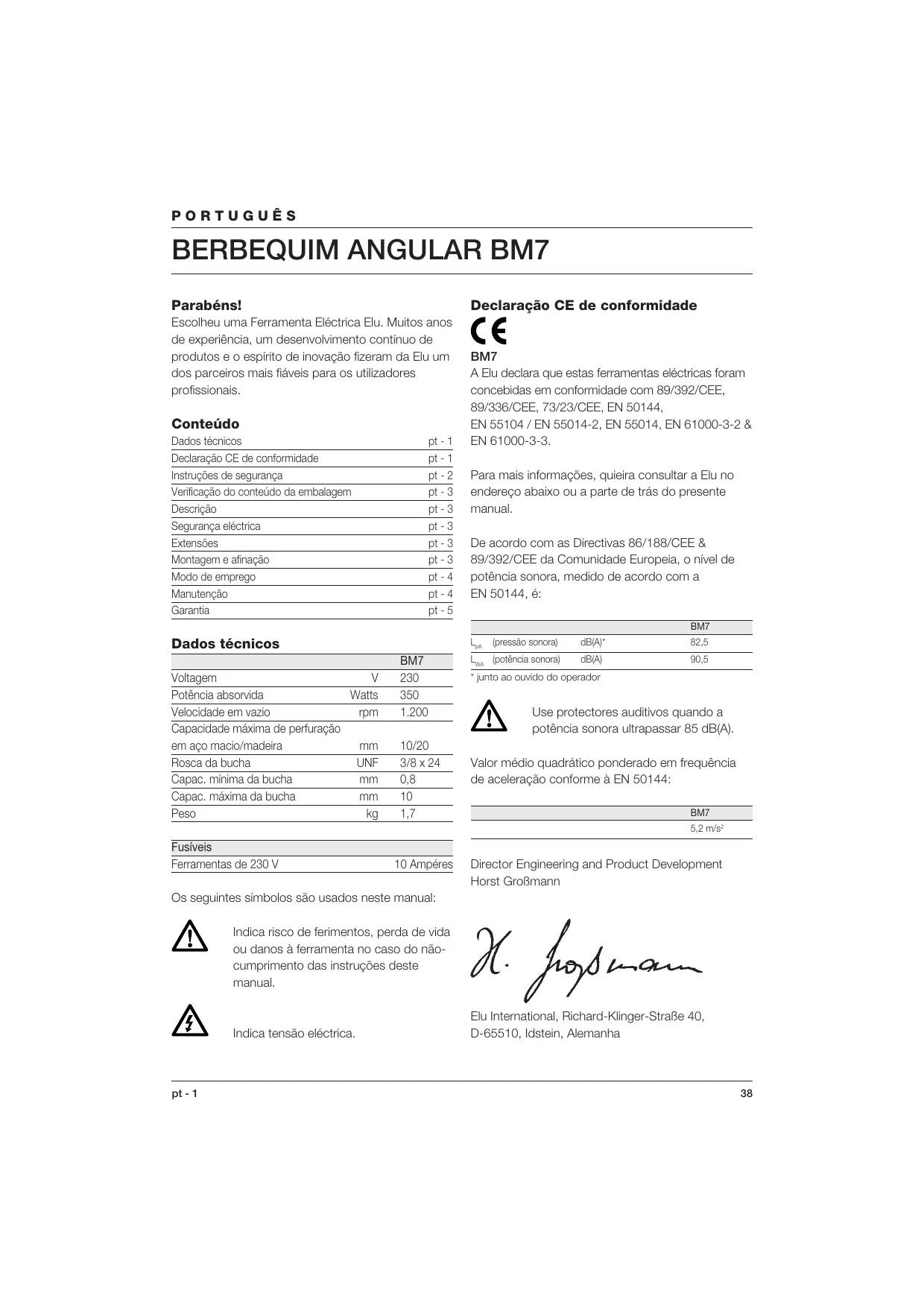

MANUAL DE UTILIZADOR BM7 ELU

Escolheu uma Ferramenta Eléctrica Elu. Muito anos de experiencia, um desenvolvimento continuo de produits e o espírito de inovação fizeram da Elu um dos parceliros mais friaveis para os utilizadores professionais.

Conteudo

Dados tecnicos	pt - 1
Déclaração CE de conformidade	pt - 1
Instruções de segurança	pt - 2
Verificação do conteudo da embalagem	pt - 3
Descrição	pt - 3
Segança elétrica	pt - 3
Extensões	pt - 3
Montagem e afinação	pt - 3
Modo de emprego	pt - 4
Manutençao	pt - 4
Garantia	pt - 5

Dados技术和

		BM7
Voltagem	V	230
Potência absorvida	Watts	350
Velocidade em vazio	rpm	1.200
Capacidade Tmaxa de perfuracao em aço macio/madeira	mm	10/20
Rosca da bucha	UNF	3/8 x 24
Capac. minima da bucha	mm	0,8
Capac. Tmaxa da bucha	mm	10
Peso	kg	1,7

Fusíveis

Ferramentas de 230 V 10 Ampéres

Os seguições simbolos são usados neste manual:

Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções destemanual.

Indica tensao eletrica.

Declaração CE de conformidade

BM7

A Elu declara que estas ferramentas electrolycas foram concebidas em conformidade com 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Para mais informações, queira consultar a Elu no endereço abaixo ou a parte deTRS do presente manual.

De acordo com as Directivas 86/188/CEE & 89/392/CEE da Comunidade Europeia, o;nível de potência sonora, medico de acordo com a EN 50144, é:

			BM7
LpA	(pressão sonora)	dB(A)*	82,5
LwA	(potência sonora)	dB(A)	90,5

• jinto ao ouvido do operador

Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A).

Valor médio quadrativo ponderado em frequência de acceleração conforme à EN 50144:

BM7

5.2 m/s²

Instruções de segurança

Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurar aplicáveis no seu País para reduzir o risco de incência, de何时que eletrico e de ferimentos. Leia as seguides instruções de segurar antes de tentar'utilizar este produits. Guarde estas instruções!

Instruções gerais

1 Mantenha a area de trabajo arrumada
As pesas e areas de trabajo desarrumadas podem provocar ferimentos.
2 Cuide do ambiente da area de trabalho
Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as areas de trabalho.
Não utilize Ferramentas Eléctricas em Presence de liquidos ou gases inflamáveis.

3 Tenha cuidado com os Choques eletricos Evite o contacto direto com superficies ligadas a terra (p.ex. tubos, radiadores, fogoes, frigorificos). Nos casos de service sob condições extremas (tais como humididade elevada, execuição de soldadura, etc.) a segurar性强a也可能 serDSPORTADA. O um transformador de separacao ou um disjuntor de corrente de defeito (Fl).

4 Mantenha as crianças afastadas

Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas.

5 Cabos para uso exterior

Quando as ferramentas se utilizesm no exterior, empregue sempre cabos previstos para uso no exterior.

6 Guarde as ferramentas que não estiverem a ser realizadas

Quando não foram realizadas as Ferramentas Eléctricas, estas devem de ser guardadas num sítio seco, fechado à chave e fora do alcance dascriçças.

7 Vista-se de maneira apropriad

Não use vestuário长大o nem joias porque pode prender-se numa peça muito.

Quando se trabalha no exterior, é de aconseñar o uso de luvas de borracha e de calçado antiderrapante. Cubra o Cableo se tiver Cableo comprido.

8 Utilizeóculos de proteção

9 Tenha cuidado com o ruido

Tome medidas de protecção apropriadas se o nivel do ruido excesser 85 dB(A).

10 Segure firmamente as peças a trabalho

Utilize gramos ou um torno para segurar as peças de trabalho. É mais seguro e permiter manter as两大mos livres para trabalho.

11 Verifique a sua posicao

Mantenha sempre o equilibrio.

12 Evite arranques accidentais

Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede.

13 Esteja atento

Dé atençao ao que vai fazendo. Trabalhe com precauacao. Não utilize ferramentas quando estiver cisado.

14 Desligue a ferramenta

Desligue e espere até a ferramenta parar completeness antes de a delexar sem vigilência. Tire a ficha da tomada quando a ferramenta não estiver a ser realizada, antes de proceder à manutenção ou à substituição de acessórios.

Verifique sempre se as chaves de aperto foram retridas da ferramenta antes de a utiliser.

16 Empregue as ferramentas apropriadas

Neste manual indicam-se as aplicacoes da ferramenta. Não force algumas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta travahará melhor e de uma maneira mais segura se for城市建设 para oefeito indicado.

AVISO O uso de qualquer acessario ou o uso da propria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento.

17 Nao force o cabo eletrico

Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com áleo e objectos cortantes.

18 Cuida das suas ferramentas com atençao

Para una mayor rentabilitad, mantenha as ferramentas sempre afinadas e limpas.

Cumpra as instruções relativas à manutenção e substituição dos acessórios.

Verifique regularamente os cabos da ferramenta e, no caso de these estarem danificados, mandes-os converter a um Centro de Assistencia Tecnica Elu. Verifique periodicamente os cabos de extensao e substitua-os se estiverem danificados. Mantenha os comandos secs, limpos e sem oleo ou gordura.

19 Verifique as peças danificadas

Antes de utilizes a ferramenta, verifique
cuidadosamente se esta aparena sinais de
danos de modo a assegurar um bom
funçãoamento e a obtenção do resulto
desejado. Verifique o bom alinhamento e fixação
das peças molevis e confirma a ausência de
ruptura das peças. Verifique ainda se a
montagem foi bem feita ou se existe qualquer
otra condição que possa impedir que a
ferramenta funciona bem. Mande converter ou
substirur os dispositivos de proteção ou otheras
peças danificadas conforme as instruções.
Não utilize a ferramenta se o interruptor não
estiver a funcionar. Mande substitir o interruptor
num Centro de Assistência Tecnica Elu.

20 Mande convertar a sua ferramenta por um Centro de Assistencia Tecnica Elu

Esta Ferramenta Eléctrica está conforme às regulamenteções de segurarça que lhe dizem respeito. Para fazer qualquer perigo, a reparação de ferramentas electrolyticasdeer estar exclusivamente a cargo de&Técnicos qualificados.

Verónica do conteudo da embalagem

A embalagem content:

1 Berbequim angular
1 Chave da bucha
1 Suporte da chape da bucha
1 Manual de instruções
1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios aparem tomain de danos que possam ter ocorrido durante o transporte.
• Antes de utiliser a ferramenta, dedique o tempo necessário à leitura e comprehensão destemanual.

Descrição (fig. A)

O seu berbequim angular Elu é uma ferramenta de potência professional que foi desenhada especialmente para perfurações em espacções limitados.

1 Bucha
2 Interruptor
3 Caixa da ferramenta
4 Suporte da chave da bucha
5 Chave da bucha
6 Orificio para a chave
7 Proteççao da bucha
8 Garras

Segurarca electrolytica

O motor électrique foi concebido para umaunjica tensao.Verifique sempre se a tensao da rede corresponde à voltagem indicada na placac de identificacao.

A sua ferramenta Elu tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sentido, por istso, necessária umaligacao a terra.

Substituição do cabo ou ficha

Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com conduutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

Extensões

Se for necessario um fio de extensão, use um cabo especial, conveniente para a corrente esta ferramenta (Veja os dados tíncicos). A dimenso minima do conductor é 1,5 mm². No caso de se usa uma bobina, desenrole o cabo todo.

Montagem e afinação

Antes da montagem de acessórios e da afinanceção retire sempre a ficha da tomada.

Como insertir e retiring una broca (fig. A)

• Alinhe o orificio da chave (6) na bucha (1) com uma abertura na protecao da bucha (7).
  Meta a chave no orificio (6).

• Abra as garras (8) da bucha rodando no sentido contrário do relógio.
  Meta a espiga da broca na bucha.

• Aperte a bucha com os outros orificios.
• Para retirar a broca, proceda de forma inversa.

Suporte da chape da bucha (fig. D)

O seu berbequim angular Elu estáequipado com um suporte da chave da bucha.

• Colque a chave (5) da bucha no suporte (4) como indicado.

Modo de emprego

Cumpra sempre as instruções de segurarça e os regulamentos aplicáveis.

Antes de colocar em funciona:

• Insira a broca indicada.
• Marque o punto onde pretende executar um orificio.

Ligare desligar (fig.A)

• Para por a boa emestramento,carregue no interruptor (2).
• Para parar a ferramenta, torne a carregar no interruptor.

Tratamento da ferramenta (fig. B)

Gracias ao interruptor (de pá) o berbequim pode ser uso em various posições como ilustrado para um manejo e conforto optimalizados.

Para mais informações sobre os acessórios propriados, consulte o seu Revendedor autorizzato.

Manutença

A sua Ferramenta Eléctrica Elu foi Concebida para funcionalmente muito tempo com um minimum de manutenção. O funcionalmente satisfatório continuo depende de buns preocupados e limpeza regular da ferramenta.

Retirar a bucha (fig. C)

• Ponha a estremidade lisa da chave na bucha (1).
• Com um martelo de madeira ou coisa semelhante bata na chave (5) no sentido contrário ao dos ponteiros do relógio, para soltar a bucha.
  Desenosque a bucha com a mao.

Lubrificacao

A sua Ferramenta Eléctrica não precisa de lubrificação suplementar.

Limpeza

Conserve livres as aberturas de ventilacao e limpe regularamente o corpo daquina utilizing um pano macio.

Ferramentas indesejadas e o ambiente

Leve a sua ferramenta velha a um Centro de Assistencia Tecnica Elu onde ela sera eliminada de um modo seguro para o ambiente.

Serviços Pós-Venda Elu

Todas as Ferramentas Eléctricas Elu são devidamente testadas antes deDEXAR a fábrica. No entanto, se a Ferramenta Eléctrica precisar de reparação,queira contactar o seu distribuidor ou a Elu para obter o endereço do Centro de Assistência Tecnica Elu mais proximo (queira consultar a parte deTRSdo presente manual).

GARANTIA

- 30 DIAS DE SATISFAÇÃO COMPLETA

Se não estiver completeness com a sua ferramenta Elu, contacte um Centro de Assistência Tecnica Elu. Apresente a sua reclamação, juntamente com a boa complementa, bem como a factura de compras e ser-lhe a aparecada a melhor solução.

- UM ANO DE GARANTIA

Se o seu produit Elu seavariar por defeito de montagem ou de material, durante os 12 meSES a partir da data da compra, garantimos a substituiacao de todas as peças defeituosas sem encargos desde que:

• O produit não tenha sido mal uso.
• Eventuais reparacoes não tenham sido efectuadas por pessoas estranhas ao Centro de Assistência Tecnica Elu.
• Se aparece prova da data de compra.
