BRUKSANVISNING BM7 ELU
Samling og justering
Træk stikket ud af stikkontakten indensamling og justering.
Taend og sluk (fig. A)
Nærmere optysninger om tilbehør fãs hos Deres forhandler.
Vedligeholdelse
Du har valgt et Elu elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør Elu til en av de mest pålilitige partnere for profesjonelle brukere.

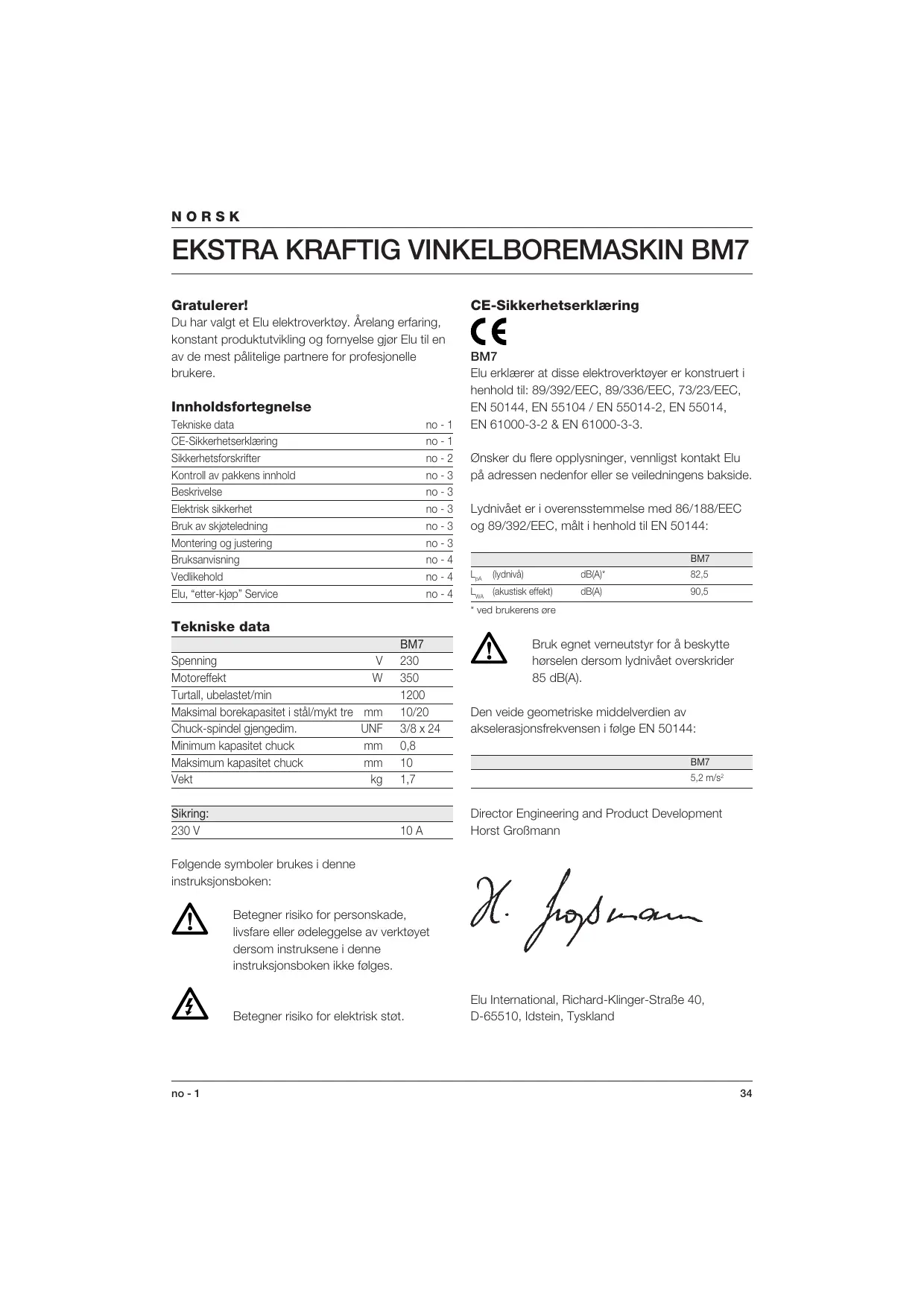

Innholdsfortegnelse
| Tekniske data | no - 1 |
| CE-Sikkerhetserklæring | no - 1 |
| Sikkerhetsforskrifter | no - 2 |
| Kontroll av pakkens innhold | no - 3 |
| Beskrivelse | no - 3 |
| Elektrisk sikkerhet | no - 3 |
| Bruk av skjeteledning | no - 3 |
| Montering og justering | no - 3 |
| Bruksanvisning | no - 4 |
| Vedlikehold | no - 4 |
| Elu, "etter-kjøp" Service | no - 4 |
Tekniske data
| BM7 | ||
| Spenning | V | 230 |
| Motoreffekt | W | 350 |
| Turtall, ubelastet/min | 1200 | |
| Maksimal borekapasitet i stål/mykt tre | mm | 10/20 |
| Chuck-spindel gjengedim. | UNF | 3/8 x 24 |
| Minimum kapasitet chuck | mm | 0,8 |
| Maksimum kapasitet chuck | mm | 10 |
| Vekt | kg | 1,7 |
| Sikring: | ||
| 230 V | 10 A | |
Folgende symboler brukes i davon instruksjonsboken:
Betegner risiko for personskade, livsfare aller odeleggelse av verktøyet dersom instruksene i denen instruksjonsboken ikke følges.
Betegner risiko for elektrisk støt.
CE-Sikkerhetserklaring
BM7
Elu erklærer at disse elektroverktøyer er konstruert i henhold til: 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Ta deg tid til Å lese nøye gjennom
bruksanvisningen før du begynner Å bruke
maskinen. OppbevarBruksanvisningen pa etlett
tilgengelig sted sik at alle som skal bruke
maskinenlett kan finne den.
I tilegg til nedenforstäende forskritter, på alle vernebestemmelsene til Statens Arbeidstilsyn følges nr det gjelder arbeid med elektroverktøy.
ADVARSEL!
Ved bruk av elektroverktøy på进展情况 grunnleggende sikkerhetsforskrifter følges forå redusere risikoen for elektrisk støt, personskade og brann.
1 Bruk horselsverm
Stynivæt ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivaet overstige 85 dB(A). For á beskytte deg selv bør du alltid bruke hørsvern.
En uryddig arbeidsplass innbyr til skader.
3 Tenk på arbeidsmiljøet
Utsett ikke elektroverktøy for regn. Ikke bruk det på faktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy iærheten av brannfarlige væsker eller gasser.
4 Beskytt deg mot elektrisk støt
Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheden ved Å tikkoble en jordfeilbryter.
5 Hold barn unna
Ikke la barnkommenikontaktmedverktoyeteller skjoteledningen.Det skal holds tilsyn med barn under 16 ar.
6 Oppbevar elektroverktoy på et trygt sted
När maskinen违法犯罪 i bruk, skal den oppbevares på et tört sted, gjerne hóyt oppe og inlåst, utenfor barnsrekkevidde.
8 Bruk riktig elektroverktøy
Tving ikke en maskin til Å gjøre arbeid som krever kraftigere verktøy.
Ha ikke deg løstsittende klær erller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir nár du arbeider utendors. Bruk harnett his du har langt帽子.
10 Bruk vernebriller
Bruk vernebriller for a unnga at det blaser stovinn i oynene og skader deg. Hvis det stover mye, bcr du bruke ansikts-ller stvmaske.
12 Sikre arbeidsstykket
Bruk vinger eller skrustikker til Å feste arbeidsstykket med. Dette er sikrere enn Å bruke händen, og du fär begge hendene fri til Å styre maskinen.
13 Strekk deg/DDke for langt
Pass pà at du alltid har sikkert fotfeste og balanse.
14 Vær nøye med vedlikeholdet
Hold tilbehoret skarpt og rent. Følg forskrittene\
når det gjelder vedlikehold og skiffe av tilbehør.
Kontroller maskinens ledning regelmessig og faden reparert av et autorisert verksted om den skulle bl skadet.
15 Trekk stopselet ut av stikkontakten
Trekk alltid stopselet ut av stikkontakten när maskinen ikke er i bruk, ved vedlikehold og ved skiffe av tilbehør.
16 Fjern nokler
Gjør det til vane Å sjekke om nokler og justeringsverktøy er fjernet for maskinen startes.
17 Unngå at verktøyet blir slätt på utilsiktet
Baerikke maskinen med fingeren paa strombryteren nár den er tilkoblet stromnettet.Passpata strombryteren er avslatt nár du setter stopselet i stikkontakten.
18 Utendors skjoteledning
Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette.
19 Vær oppmerksom
Se pà det du gjør. Bruk sunn fornuft.
Bruk bare tilbehør og utstyr som anbefales i brauksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i brauksanvisningen eller i katalogene kan medfrole en mulig risiko for persorskade.
22 La verktoyet repareres av et autorisert Eluserviceverksted
Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.
Kontroll av pakkens innhold
Pakken inneholder:
1 Ekstra kraftig vinkelboremaskin
1 Chucknokkkel
1 Chucknokkel-holder
1 Instruktjonshandbok
1 Splittegning
- Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
- Ta deg tid til Å lese nøye igjennom händboken slik at du forstår innholdet for verktøyet tas i bruk.
Beskrivelse (fig. A)
Din Elu vinkelboremaskin er et elektroverktoy for fagfolk spesielt utformet for Å bore på vanselig tilgengelige steder.
1 Chuck
2 Bryter
3 Verktoyhus
4 Chucknokkel-holder
5 Chucknøkkel
6 Styrehull
7 Chuckbeskytter
8 Chuckgapet
Elektrisk sikkerhet
Den elektriske motoren er kun konstrukt for én speffenning. Kontroller alltid at nettspennenen er i overensstemmelse med speffenningen på typeskittet.
Hvis det er nødvendig Å bruke skjeteledning,
må manbruke en godkjent sketeledning som er
egnet til dette verktøyets kraftbehov (se tekniske
data). Hvis du bruker en kabeltrommel, bør du alltid
forstvikle kabelen helt av.
Montering og justering
Ta alltid stopselet ut av stikkontakten for montering og justering av verktøyet.
Innsetting og fjerning av bits (fig. A)
- Still inn styrehullet (6) i chucken (1) mot en Åpning i chuck-beskytteren (7).
- Stikk chucknokkelen inn i styrehullet (6).
- Apne chuckgapet (8) ved Å dreie mot urviserretningen.
- Før tangen på en bits inn i chucken.
- Trekk til chucken med alle tre hullene.
- Bitsen fjernes ved Å gå fram i omvendt rekkefølge.
Chucknokkel-holder (fig. D)
Din Elu vinkelboremaskin er utstyr med en chucknokkel-holder.
- Fest chucknøkkelen (5) til chucknøkkel-holderen (4) som vist.
Bruksanvisning
Overhold alltid sikkerhetsinstruktene og gjeldende forskritter.
- Sett i riktig bit.
- Marker stedet hvor hullet skal bores.
Start og stopp PA/AV (fig. A)
- Start maskinen ved Å trykke på bryteren (2).
- For Å stoppe maskinen, slipp bryteren.
Om à holde og bruke verktøyet (fig. B)
På grunn av bryterens utforming kan boremaskinen brukes i enrekke ulike stillinger som illustrert for Å gi bedre kontroll og komfort.
Din forhandler kan gi naermere opplysninger om egnet tilleggsutstyr.
Vedlikehold
Ditt Eu-elektroverktøy er konstrukt slick at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuierlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.
Fjerning av chuck (fig. C)
- For den rette enden av chucknøkkel-håndtaket inn i chucken (1).
- Slå nøkken (5) hardt med en treklubbe eller noe tilsvarende mot urviseretningen for Å lysne chucken.
- Skru løs chucken for hand.
Smoring
Ditt elektoverktoy trenger ikke ekstra smoring.
Rengjaring
Hold ventilasjonsspaltene Åpane og rengjør elverktøyet regelmessig med en myk klut.
Utslitt verktoy og miljoet
Vern naturen. Kast/DDukdtet sammen med annet avfall nar det er utsll. Lever det til kildesortering ell er til et Elu-serviceverksted.
På grunn av forskrning og utvikling kan ovenstående spesifikasjoner blendret, noe som ikke blir opplyst separat.
GARANTI
30 DAGERS FORNØYD KUNDEGARANTI
Hvis du ici er tilfreds med ditt Elu-verktøy, kan det returneres innen 30 dager til din Elu-forhandler eller til et Elu-autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering ma fremlegges.
- 1 ARS GARANTI
Dersom det skulle vise seg innen 12 måneder fra kjopsdato at ditt Eu-produk har feil eller mangler som skyldes materialller fabrikasjonsceil, garanterer vi Å erstatte alle defekte deler gratis aller,etter egen vurdering, erstatte verktøyet gratis forutsatt at:
- Verktøyet ikke er blitt brukt skjodesløst.
- Reparasjoner bare er blitt utfør av autorisert verksted/personell.
Kvittering mä fremlegges.
Adresse til naermeste Elu-authoriserte serviceverksted finner du i Elu-katalogen, aller ved ä kontakte Elu.
