BRUKSANVISNING BM7 ELU

Bruk av skjoteledning

För maskinen tas i bruk:

Du har valt ett Elu elverktyg. Mangarig erfarenhet, ihardig produktutveckling och fornyelse gör Elu till ett av de mest pålittiga namnen for professionlla användare.

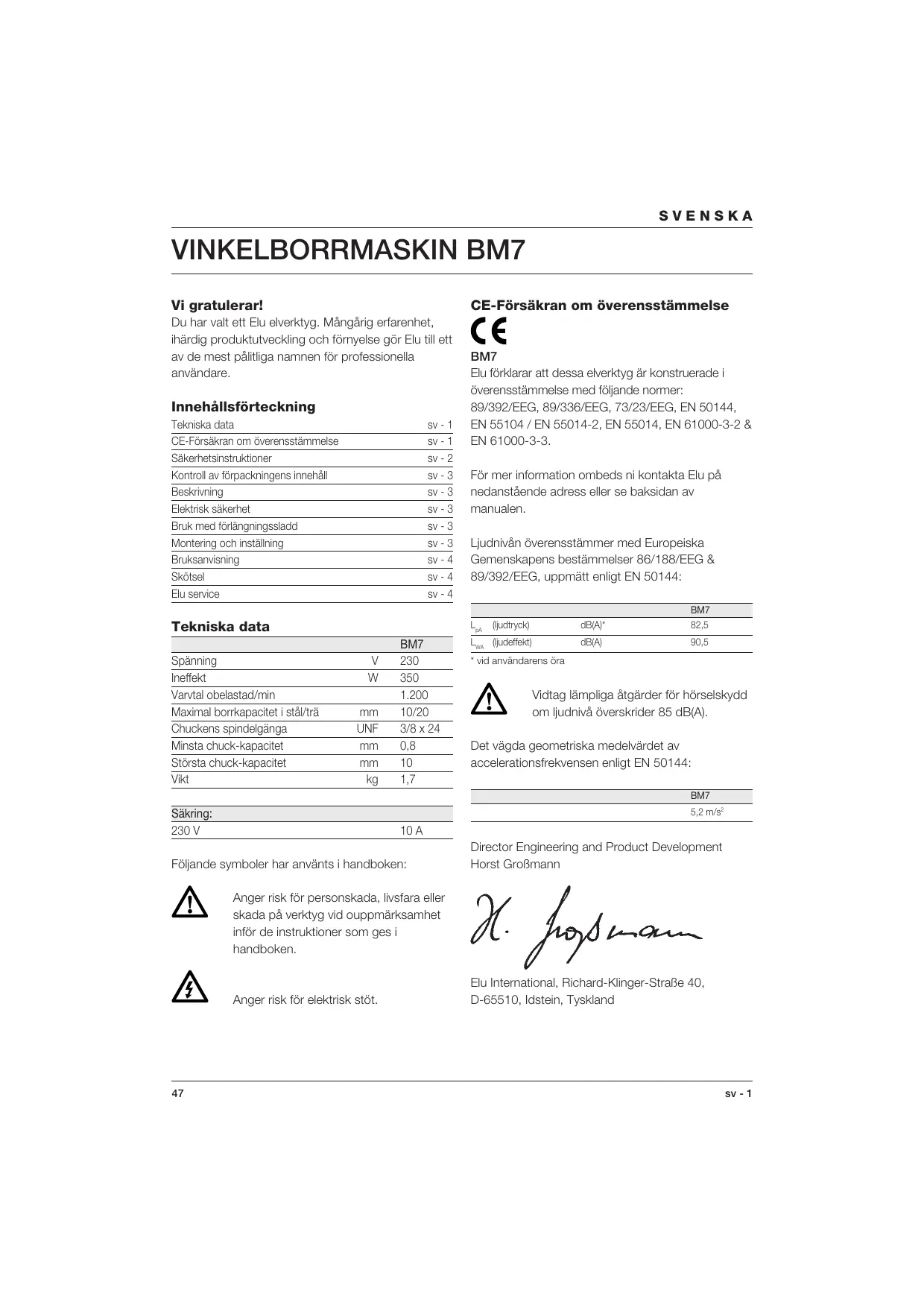

Innehállsforteckning

Tekniska data	sv - 1
CE-Försakran om överensstammelse	sv - 1
Säkerhetsinstruktionaler	sv - 2
Kontroll av Förpackningens innehåll	sv - 3
Beskrivning	sv - 3
Elektrisk sakerhet	sv - 3
Bruk med fällngningssladd	sv - 3
Montering och inställning	sv - 3
Bruksanvisning	sv - 4
Skötsel	sv - 4
Elu service	sv - 4

Tekniska data

		BM7
Spänning	V	230
Ineffekt	W	350
Varvital obelastad/min		1.200
Maximal bomrkapacitet i stål/trå	mm	10/20
Chuckens spindelgänga	UNF	3/8 x 24
Minsta chuck-kapacitet	mm	0,8
Största chuck-kapacitet	mm	10
Vikt	kg	1,7

Sakring:

230V

10 A

Följande symboler har anvånts i handboken:

Anger risk for personskada, livsfara etc skada pada verktyg vid ouppmärksamhet infor de instruktioner som ges i handboken.

Anger risk for elektrisk stöt.

CE-Forsakran om overensstammelse

BM7

Elu forklarar att dessa elverktyg ar konstruerade i overensstammelse med foljande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

För mer information ombeds ni kontakta Elu på nedanstående adress eller se baksidan av manualen.

Ljudnish overensstämmer med Europeiska Gemenskapens bestammelser 86/188/EEG & 89/392/EEG, uppmatt enigt EN 50144:

			BM7
LpA	(ljudtryck)	dB(A)*	82,5
LwA	(ljudeffekt)	dB(A)	90,5

• vid användarens öra

Vidtag lampliga atgärder for horselskydd om ljudniva overskrider 85 dB(A).

Det vögda geometriska medelvärdet av accelerationsfrekvensen,enlig EN 50144:

BM7

5.2 m/s²

Innan Du börjar anecdà maskinen, tag nàgra
minuter i ansprák für att lasaigenom
bruksanvisingen. SparaBruksanvisingen
lätt tillgangligt, sà att alla som använder maskinen
har tillgang tillBruksanvisingen.
Förutom nedanstäende instruktioner, följ alltid
Arbetarskyddsstyrelsens regler.

WARNING!

När man använder elverktyg skall dessa grundläggande sakerhetsinstruktioner alltid foljas for att minska risken for elektriska stötar, personskada och brand.

1 Använd hörskyydd

Ljudnivan vid bearbetning av olika material kan variera, ibland overstiger niven 85 dB(A). For att skydda Dig sjalv, anvand alltid horselskydd.

2 Hall arbetsomradet ordning

Nedskräpade ytor och arbetsbänkar inbjudertill skador.

3 Tänk på arbetsmiljöns inverkan

Utsatt inte elverktyg for regn. Använd inte elverktyg på faktiga eller vata platser. Ha bra belysning over arbetsytan. Använd inte elverktyg i narheden av lättantändiga vätskor eller gaser.

4 Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsforhällanden (t.ex. hög fuktighet, upppomst av metalldamm osv.) kan den elektriska sakerheten ökas med koppling av en skijetransformerer eller en jordfelsbrytare.

Se till att verktyget och sladden forvaras utom räckhäll for barn. Persona under 16 År fär inte arbeta med verktyget på egen hand.

6 Forvara verktyg sakert

När elverktyget inte används skall det forvaras päett torrt, högt placerat ställe, inlåst, utom räckhällfor barn.

7 Überbelasta inte elverktyg

Du arbetar bättre och säkrare inom det angiva effektsområdet.

8 Använd ratt elverktyg

Tvinga inte elverktyget att gora arabeten som ar avsedda for kraftigare verktyg. Anvand inte elverktyg for andamål de inte ar avsedda for:

använd t.ex. inte handcirkelsag for att saga av kvistar eller vedtra.

9 Kla Dig ratt

Bär inte lõst hangande kläder erller smycken.
De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarben.
Använd harnät om Du har langt här.

10 Använd skyddsglasögon

Använd skyddsglasögon for att Förhindra att damm bläser in i Dina ögon vilket kan Förorsaka skada. Om mycket damm uppstar anecd ansvänd även ansiktsmask.

11 Mishandla inte sladden

Bär aldrig verktyget i sladden och anecd inte sladden for att ta ut kontakten fran uttaget. Utsatt inte sladden for hetta, olja eller skarpa kanter.

12 Satt fast arbetsstychet

Använd skruvtvingar eller att skruvstycke for att hälla fast arbetsstychet. Det är sakrareän att använda handen och Du fär böge händerna fria För arbetet.

13 Strack Dig inte for mycket

Se till att Du alltid har sakerf fotfaste och balans.

14 Skot tillbehoren med omsorg

Häll tillbehören skarpa och rena.
Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrolera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadam. Kontrolera Förlängningssladdar regelmässigt och byt ut dem om de är skadade. Häll handtagen torra, rena och fria frän olja och fett.

när elverktyg inte ar i bruik, innan service och vid byte av verktyg sāsom sagklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort frän elverktyget innan det startas.

Bär inte anslutna elverktyg med fingret på strombrytaren. Se till att strombrytaren ar franslagen;när Du ansluter stickkontakten till uttaget.

18 Förlängningssladdar utomhus

Utomhus skall forlangningssladdar endast
anvandas som ar tillatna for utomhusbruk och
märkta for detta.

19 Var uppmarksam

Titta pa det Du gör. Använd sunt fornuft.
Använd inte elverktyget Near Du arrott.

20 Kontrollera elverktyget for skador innan Du ansluter sladden till vagguttaget

Innan fortsett användning av elverktyget skalleventuellt skadade skyddsanordninger och andrafedefekta delar kontrolleras noggrant for attfaststalla om detkommen att fungera riktigt ochutfora den avsedda Funktionen. Kontrollera att derörliga delarna fungerar oklanderigt och inteklammer, att inga delar ar brutna, att alla delar arrikrt monterade och att andra forhällanden somkan paverka driften stämmer.

En skyddsanordning ell er annan del, som ar skadad, skall repareras ell bytas ut av en erkänd fackverkstad, om ej annat anges i brauksanvisingen. Felaktiga strombrytare maste bytas hos en fackverkstad. Använd inte elverktyget om strombrytaren inte kan koplas till erer från.

21 For Din personiiga sakerhet

Använd endast tillbehör och tillsatser som är likommenderade i brauksanvisingen och katalogerna. Användning av annat verktyg eller tillbehör än vad som likommenderas i brauksanvisingen aller katalogerna kan innebärariskorforall personskada.

22 Reparation av verktyg fär endast utföras av godkänd Elu serviceverkstad

Det har verktyget motsvarar gallande sakerhetsbestammelser. For att undvika olycsfall skarparationer och elanordninger endast utforas av behörig elektromontör.

Kontroll av forpackningens innehåll

Förpackningen innerhalb:

1 Vinkelborrmaskin
1 Chucknyckel
1 Chucknyckelhàllare
1 Instruktionshandbok
1 Sprangteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstatt i samband med transport.
• Lás noga igenom handboken och förissa Dig om att Du Förstår instruktionerna innan Du böjr använda maskinen.

Beskrivning (fig. A)

Din Elu vinkelborrmaskin är att professionell elverktyg som är spezialt konstruerat for bornning i begransade utrymmen.

1 Chuck
2 Klamströmbrytare
3 Motorhus
4 Chucknyckelhallare
5 Chucknyckel
6 Styrlal
7 Chuckkapa
8 Chuckens käftar

Elektrisk sakerhet

Den elektriska motom ar endast avsedd for en spanning. Kontrollera alltid att spanningen på nätet motsvarar den spanning som finns angiven på markplaten.

Ditt elverktyg ar dubbelisolerat
motsvarande EN 50144; jordledare ar
således overflodtigt.

Utile av kabel aller kontakt

Tänk på sakerhetsföreskrifterma nár du sca byta ut sladden eller kontakten. Enkontakt med frilagda kopparledare ar livsfarlig om den kopplas i ett spanningsforande eluttag.

Bruk med förlängningssladd

Om du behöver anecd en förlängningssladd, anecd en godkänd förlängningssladd lmpad for den har apparatens strömforbrukning (se tekiska data). Minsta ledartjocklek ar 1,5 mm². Om du anecd en sladdvinda, vira alltid av sladden fullständigt.

Montering ochinstalling

Koppla alltid ur verktyget innan Du börjar med montering och inställning.

Isattning och lostagande av ett verktyg (fig. A)

Vrid chucken (1) tills ett styrhål (6) star bakom en öppning i chuckkåpan (7).
- Stick chucknyckeln i styrhålet (6).
- Oppna chuckens käftar (8) genom att vrida motsols.
Satt skaatet på att verktyg i chucken.
Vrid at chucken med alla tre styrhålen.

• For att avlagsna verktyget, handla i omvänd ordningsfoljd.

Chucknyckelhallare (fig. D)

En chucknyckelhällare medfoljér din Elu vinkelbormaskin.

• Fäst chucknyckeln (5) i chucknyckelhällaren (4) enligt bilden.

Bruksanvisning

Föll alltid sakerhetsföreskrifterna och tillhörande bestämmelser.

Innan Du böjar:

Satt in önskat tillbehör.
- Markera punkten där hålet ska borras.

Strömbytare (fig. A)

• För att starta maskinen, tryck på klämströmbrytaren (2).
• Stäng av maskinen genom att släppa klämströmbrytaren.

Fasthallingn och bruk av apparaten (fig. B)

Klämströmbrytaren gört att maskinen kan användas i olika lagen enigt figuren. Detta ger optimal kontroll och bekvämligth.

Kontakta Din Återförsäljare for vidare information om lampliga tillbehör.

Skötsel

Ditt Eu elverktyg har tillverkats for att, med sà lite.
underhäll som möjlit, kunna användas länge.
Varaktig och tillfredsstallande användning erhälles
endast genom noggrann skötsel och regelbunden
rengöring.

Avlagsnande av chucken (fig. C)

• Stick den rakaänden av chucknyckelns handtag i chucken (1) och spänn fast.
• Ge nyckeln (5) ett kort, kraftigt slag i motsols riktning med en träklubba eller liknande sö att chucken lossnar.
• Skruva Lös chucken für hand.

Smörjning

Ditt elverktyg behover ingen smörjning.

Rengöring

Häll ventilationsöppingen ren och rengör regelbundet elverktyget med en mjuk trasa.

Förbrukade maskiner och miljön

När Din produit és utslingen, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i DinCOMMUN eller till en Elu serviceverkstad.

Elu service

Skulle fel uppsta på maskinen, lamna dà alltid in den till en auktoriserad serviceverkstad. (Se aktuell prisista/katalog För vidare information eller kontakta Elu.)

Pågrund av forsknig och utveckling kan ovanstående specifikationer ändras vilket inter meddelas separat.

GARANTI

30 DAGARS NOJD-KUND-GARANTI

Om du inte är fullständigt nojd med din Elu-produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inkopsstalle aller en Elu-autoriserad serviceverkstad for fullständig Återbetalingller utbyte. Inköpsdatum mäste pāvisas.

- ETT ARS GARANTI

Om din Elu-productinom 12 manader after inkopsdatum visar defekterPGAgrund av brister i material eller vid produktionen, garanterarvi att kostnadsfritt ersatta alla defekta delar erler, pa vart eget initiativ, att Gratis ersattprodukten pa villkor att:

• Produktten inte har missbrukats.
• Eventuella reparationer har utförs av auktorisarad vergkstad/personal.
• Inköpsdatum kan pávisas.

For adressen till narnaste Eu-auktoriserade serviceverkstad, se aktuell katalog for vidare information aller kontakta Eu.
